Kody OBIS na liczniku energii - Jak odczytać i zrozumieć?

W cyfrowych licznikach energii to właśnie kody OBIS porządkują dane, które na pierwszy rzut oka wyglądają jak przypadkowe numery. Dzięki nim da się odczytać zużycie prądu, energię oddaną do sieci, moc chwilową, a nawet datę i godzinę pomiaru. To praktyczna wiedza nie tylko przy fotowoltaice, ale też wtedy, gdy chcesz po prostu lepiej zrozumieć rachunek i zachowanie domowej instalacji.

Czym są oznaczenia OBIS i skąd bierze się ich układ

OBIS, czyli Object Identification System, to standard porządkowania danych w urządzeniach pomiarowych. W licznikach energii działa razem z rodziną standardów DLMS/COSEM i pozwala jednoznacznie nazwać konkretny rejestr, zamiast opisywać go długim zdaniem. W praktyce jest to bardzo wygodne, bo ten sam typ informacji można znaleźć w licznikach różnych producentów, nawet jeśli ich menu wygląda zupełnie inaczej.

Zapis zwykle ma postać A-B:C.D.E*F. Dla domu najważniejsze są te elementy:

• A określa medium, w licznikach energii zwykle jest to prąd elektryczny.
• B wskazuje kanał lub tor pomiarowy.
• C opisuje mierzony parametr, na przykład energię czynną, moc chwilową albo napięcie.
• D doprecyzowuje wariant pomiaru, na przykład fazę lub tryb.
• E odnosi się do taryfy lub strefy rozliczeniowej.
• F bywa używane do wskazania konkretnej instancji wartości, często bieżącej.

W domowych licznikach bardzo często spotyka się zapis skrócony, na przykład 1.8.0, a w pełnej formie 1-0:1.8.0*255. Jeśli to widzisz, nie szukaj w tym drugiego znaczenia. To nadal ten sam rejestr, tylko pokazany w krótszym formacie. Gdy rozumiesz układ zapisu, dużo łatwiej przejść od teorii do odczytu na samym liczniku.

Właśnie dlatego warto najpierw poznać logikę kodu, a dopiero potem patrzeć na konkretne wartości. Dzięki temu ekran przestaje wyglądać jak szyfr, a zaczyna działać jak prosty panel diagnostyczny.

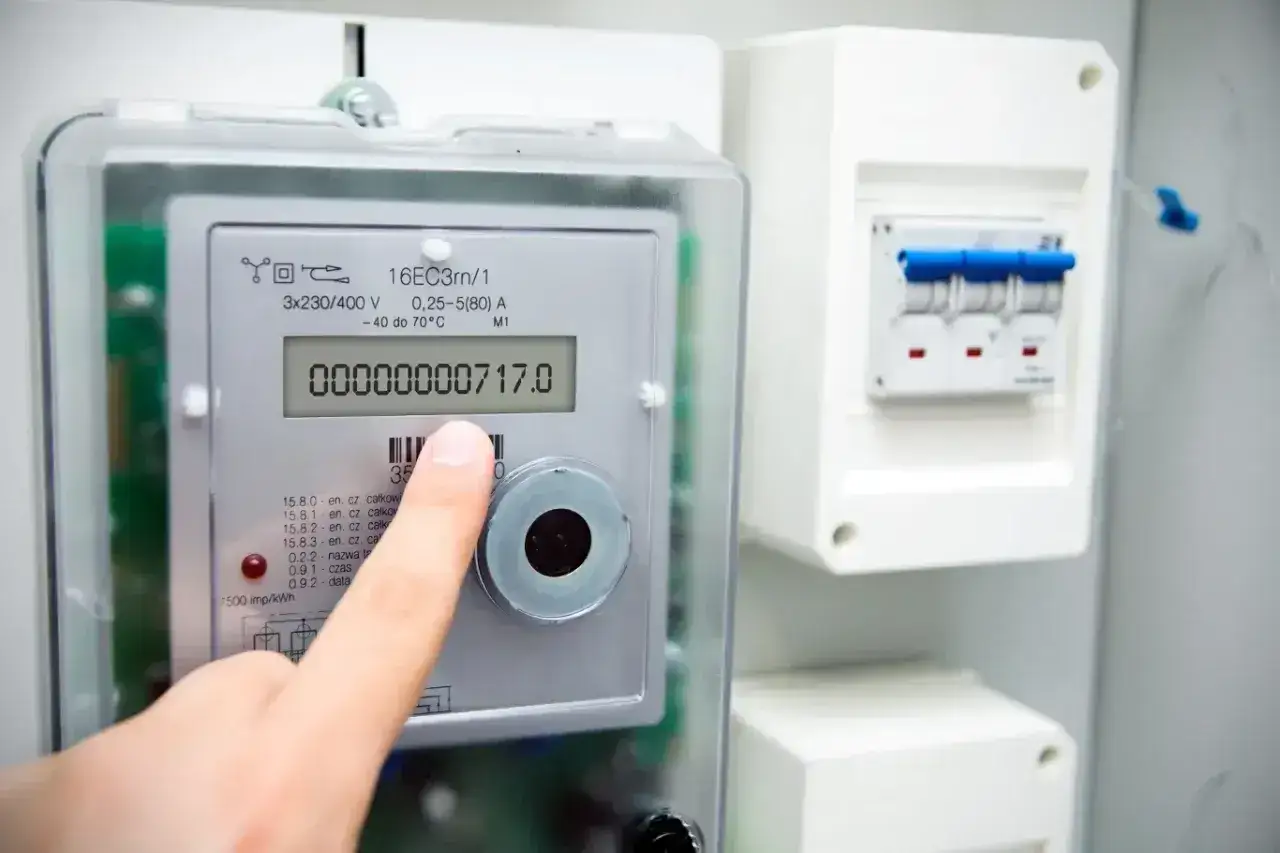

Jak odczytać licznik krok po kroku

Ja zwykle zaczynam od sprawdzenia, czy licznik pokazuje dane automatycznie, czy trzeba je przewijać przyciskiem. To drobiazg, ale od niego zależy, czy odczyt zrobisz w 10 sekund, czy będziesz niepotrzebnie klikać po omacku. Potem szukam kilku podstawowych pozycji, które mają znaczenie dla domu: poboru, ewentualnego oddania energii, mocy chwilowej oraz daty i godziny.

1. Odszukaj model licznika i sprawdź, czy jest jednofazowy czy trójfazowy.
2. Przewiń ekran przyciskiem albo poczekaj, aż wartości pokażą się automatycznie.
3. Odszukaj rejestry energii pobranej i, jeśli masz instalację PV, także energii oddanej.
4. Zwróć uwagę na jednostki. kWh oznacza energię, a kW moc chwilową.
5. Zapisz odczyt wraz z datą, jeśli chcesz porównywać zużycie z tygodnia na tydzień.
6. Jeżeli masz taryfę wielostrefową, sprawdź osobno wartości dla każdej strefy.

Warto też pamiętać, że nie każdy licznik pokazuje te same ekrany w tej samej kolejności. Jedne modele akcentują energię, inne od razu pokazują czas, a jeszcze inne dorzucają dodatkowe parametry techniczne. Dlatego nie opieram się na samym wyglądzie wyświetlacza, tylko na kodzie i jednostce.

Gdy ten schemat masz już w ręku, łatwiej przejść do konkretnych oznaczeń, które naprawdę przydają się w codziennym użyciu.

Najważniejsze oznaczenia, które naprawdę warto znać

W praktyce domowej kilka rejestrów pojawia się znacznie częściej niż reszta. To właśnie one najczęściej pomagają zrozumieć rachunek, sprawdzić pracę fotowoltaiki albo wyłapać niepokojący skok poboru. Poniżej zebrałem te, na które sam patrzę jako pierwsze.

Jeśli licznik pokazuje pełny zapis w stylu 1-0:1.8.0*255, nie traktuję tego jako innego kodu. To tylko bardziej szczegółowa wersja tego samego rejestru. W domowych realiach najważniejsze jest znaczenie wartości, a nie to, czy ekran pokazuje skrót czy pełną notację.

Przeczytaj również: Ogrzewanie na podczerwień - czy to się opłaca? Poznaj wady i koszty

Jeśli licznik pokazuje osobne fazy

Przy instalacji trójfazowej przydają się też odczyty rozbite na fazy. W wielu modelach można spotkać kody typu 21.7.0, 41.7.0 i 61.7.0 dla mocy chwilowej na kolejnych fazach albo osobne oznaczenia napięcia i prądu, na przykład 32.7.0 i 31.7.0. To ważne, gdy chcesz sprawdzić, czy obciążenie rozkłada się równo, a nie „siada” głównie na jednej fazie.

W praktyce pomaga to przy kuchni indukcyjnej, pompie ciepła, ładowarce do auta albo rozbudowanej automatyce domowej. Jeśli jedna faza jest stale przeciążona, licznik pokaże to szybciej niż sam rachunek.

Znajomość tych rejestrów daje dopiero połowę obrazu. Drugą połowę stanowi to, jak odczyt przekłada się na rachunek i realne zużycie w domu.

Co te odczyty mówią o rachunku i rzeczywistym zużyciu

Ja patrzę na to tak: 1.8.0 pokazuje bazę zużycia, a 2.8.0 mówi, ile energii oddałeś do sieci, jeśli masz źródło własne. W zwykłym domu bez fotowoltaiki najważniejsze jest po prostu to, ile energii pobrałeś. W instalacji z PV znaczenie ma już nie tylko suma, ale też bilans importu i eksportu.

W taryfach jednostrefowych, takich jak najprostsze układy domowe, odczyt energii pobranej zwykle jest najbliższy temu, co później ląduje na rozliczeniu. W taryfach wielostrefowych trzeba już patrzeć osobno na strefy, bo nocne i dzienne zużycie rozlicza się inaczej. Różnica między odczytem licznika a fakturą może wynikać także z prognoz, zaokrągleń, daty zamknięcia okresu rozliczeniowego albo tego, że część opłat nie zależy bezpośrednio od samego zużycia.

Jeśli masz fotowoltaikę, sam odczyt oddanej energii nie wystarczy, żeby ocenić opłacalność. Liczy się też moment produkcji, autokonsumpcja i sposób rozliczania nadwyżek. Dlatego przy PV patrzę równocześnie na import, eksport i moc chwilową, bo dopiero te trzy dane pokazują, czy dom naprawdę wykorzystuje energię rozsądnie.

W praktyce bardzo przydatne jest też sprawdzanie szczytów mocy. Kiedy w domu włączasz kilka dużych odbiorników naraz, licznik szybko pokaże skok. To cenna informacja, bo czasem problemem nie jest roczne zużycie, tylko krótkie, powtarzalne przeciążenia w konkretnych godzinach.

Gdy te liczby zaczynają się nie zgadzać z intuicją, najczęściej winny jest nie sam licznik, ale sposób interpretacji. I właśnie tu pojawiają się błędy, które widuję najczęściej.

Najczęstsze błędy, które psują interpretację

• Mylenie kWh z kW. kWh to energia, czyli to, co zużywasz w czasie. kW to moc, czyli chwilowe obciążenie. To nie są zamienne pojęcia.
• Patrzenie tylko na jedną wartość. Sam 1.8.0 bez stref, czasu i eksportu daje tylko część obrazu.
• Ignorowanie taryfy. W układach wielostrefowych 1.8.1 i 1.8.2 mogą być ważniejsze niż suma całkowita, jeśli chcesz zrozumieć rachunek.
• Odczytywanie licznika bez kontekstu okresu rozliczeniowego. Jednorazowy snapshot niewiele mówi, jeśli faktura obejmuje inny zakres dat.
• Zakładanie, że każdy model pokazuje te same ekrany. Kolejność i zakres informacji zależą od producenta oraz konfiguracji licznika.
• Bagatelizowanie rozkładu faz. W instalacjach trójfazowych nierównomierne obciążenie potrafi dać mylący obraz, jeśli patrzysz tylko na sumę.

Jeśli wynik dalej budzi wątpliwości, warto zrobić zdjęcie wyświetlacza, zapisać datę i porównać to z opisem urządzenia albo z informacją od operatora. To prostsze niż zgadywanie, a w razie rozbieżności daje konkretny punkt odniesienia.

Właśnie taki porządek myślenia najbardziej się opłaca. Kiedy wiesz, czego szukać i czego nie mylić, licznik zaczyna pracować na twoją korzyść.

Jak zamienić odczyt licznika w realną kontrolę energii w domu

Najlepiej działa prosty rytuał. Raz w tygodniu albo raz w miesiącu spisuję 1.8.0, ewentualnie strefy taryfowe oraz 2.8.0, jeśli dom ma własną produkcję. Do tego dorzucam 1.7.0 w momencie, gdy włączam duży odbiornik. Taki zestaw pozwala szybko zobaczyć, czy zmiana w domu naprawdę ma sens, czy tylko wydaje się oszczędna.

Przy nowych urządzeniach robię prosty test porównawczy. Najpierw patrzę na zużycie sprzed montażu, potem po montażu, a w przypadku większych odbiorników, takich jak pompa ciepła, zmywarka czy ładowarka samochodowa, sprawdzam też godziny pracy. To daje bardziej uczciwy obraz niż pojedynczy odczyt wyjęty z kontekstu.

Jeżeli masz instalację fotowoltaiczną, zwróć uwagę na bilans dnia: ile energii pobrałeś rano i wieczorem, a ile oddałeś w środku dnia. W domu bez PV zwracaj uwagę na nocne zużycie i stałe obciążenia w trybie czuwania. W obu przypadkach kody z licznika działają jak prosty dziennik, który pokazuje, gdzie energia znika szybciej, niż się spodziewasz.

To właśnie tu tkwi największa wartość całego systemu: licznik nie służy już tylko do rozliczenia, ale staje się narzędziem do świadomego zarządzania domem. Gdy traktuję go w ten sposób, dużo łatwiej wychwycić zbędne straty, zrozumieć zachowanie instalacji i szybciej podjąć sensowną decyzję o zmianach.
