W małych silnikach czterosuwowych zapłon potrafi zatrzymać całą maszynę: skuter, quad, gokart, agregat albo inną spalinową jednostkę roboczą. Ten tekst pokazuje, jak czytać schemat modułu 4T 6 pinów, odróżnić wersję AC od DC i sprawdzić instalację, zanim wymienisz części na ślepo. Skupiam się na tym, co naprawdę pomaga w warsztacie: pinach, kolorach przewodów, pomiarach i typowych błędach.
Najważniejsze rzeczy do zapamiętania przy 6-pinowym module 4T
- Nie ufam samemu układowi plastiku ani kolorom przewodów - najpierw sprawdzam funkcję każdego pinu.
- W układzie zapłonowym najczęściej spotkasz zasilanie ze statora, impulsator, masę, wyjście na cewkę, przewód gaszenia i czasem zasilanie 12 V.
- AC i DC CDI to nie to samo; pomyłka w tym miejscu często kończy się brakiem iskry.
- Orientacyjne pomiary, które mają sens przy kręceniu silnikiem, to zwykle 20-100 V AC na zasilaniu CDI i co najmniej 0,05 V AC na impulsatorze.
- Jeżeli iskra znika po rozgrzaniu albo pojawia się tylko chwilę, winny bywa nie sam moduł, lecz masa, kill switch, impulsator albo stacyjka.
Jak działa 6-pinowy moduł zapłonowy w silniku 4T
W uproszczeniu CDI to elektroniczny magazyn i wyzwalacz iskry. Przyjmuje energię z instalacji lub statora, czeka na sygnał z impulsatora i w odpowiednim momencie wysyła impuls do cewki zapłonowej. W czterosuwowych silnikach małych pojemności taki układ spotykam najczęściej w skuterach, quadach, gokartach, a także w części agregatów, glebogryzarek i innych maszyn spalinowych opartych na chińskich jednostkach 4T.
Najważniejsze jest jedno: „6 pinów” nie oznacza jednego uniwersalnego schematu. Producenci używają podobnych obudów, ale potrafią inaczej rozłożyć funkcje styków. Z tego powodu przy diagnozie nie zaczynam od zgadywania, tylko od rozpoznania, co robi każdy przewód. To właśnie odróżnia sensowną naprawę od losowej wymiany modułów.
Jeśli masz do czynienia z narzędziem lub pojazdem po naprawie wiązki, po swapie silnika albo po zakupie taniego zamiennika, pierwszy krok jest zawsze ten sam: ustalić typ układu i mapę pinów. Dopiero potem ma sens szukanie schematu konkretnego modułu.

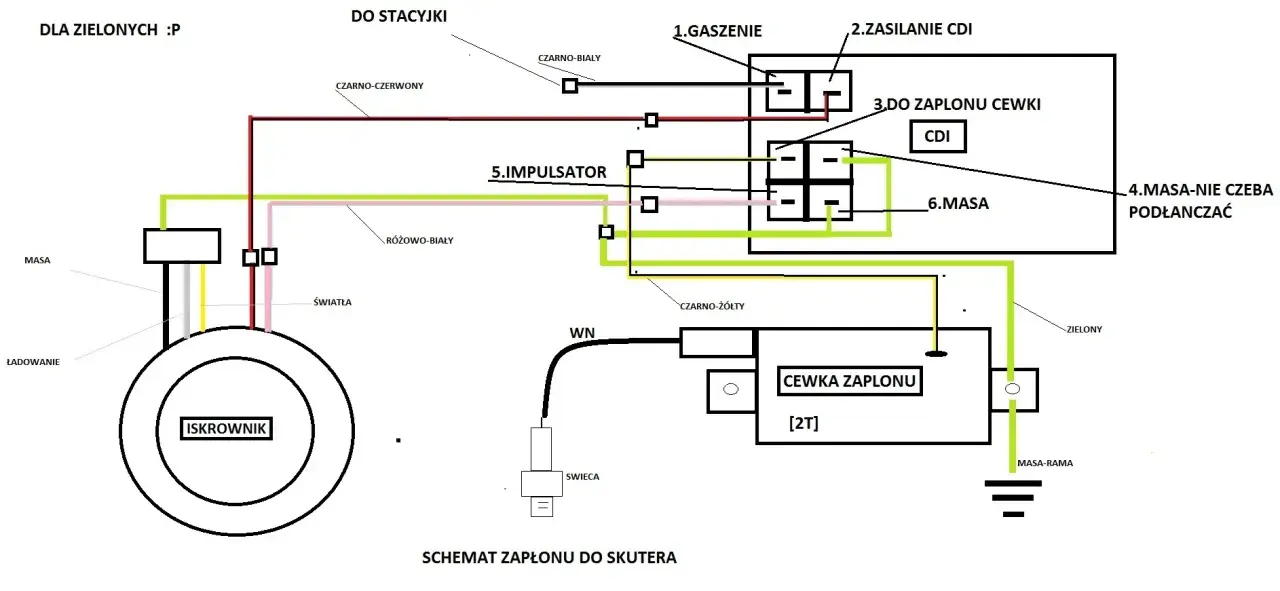

Jak czytać układ pinów bez zgadywania
Ja zaczynam od zasady, która oszczędza najwięcej czasu: nie patrzę najpierw na kolor obudowy, tylko na funkcję sygnału. Kolory przewodów bywają podobne, ale nie są święte. W praktyce ważniejsze jest to, czy dany przewód ma zasilać moduł, podawać impuls, gasić zapłon czy wyprowadzać energię na cewkę.
| Funkcja pinu | Typowy kolor przewodu | Co robi | Co warto sprawdzić |
|---|---|---|---|
| Zasilanie z uzwojenia statora | Czerwono-czarny | Dostarcza energię do ładowania CDI w wersji AC | Podczas kręcenia powinno pojawić się zwykle ok. 20-100 V AC |
| Sygnał z impulsatora | Niebiesko-żółty lub niebiesko-biały | Informuje moduł, kiedy wyzwolić iskrę | Wartość jest mała, ale zwykle da się zobaczyć co najmniej ok. 0,05 V AC przy rozruchu |
| Masa | Zielony | Zamyka obwód i stabilizuje pracę układu | Sprawdź ciągłość do bloku silnika i czystość punktu masowego |
| Wyjście na cewkę zapłonową | Czarno-żółty albo czarno-biały | Przekazuje impuls do cewki wysokiego napięcia | Przy rozruchu powinno pojawiać się napięcie impulsowe |
| Gaszenie zapłonu | Czarno-biały | Po zwarciu do masy odcina iskrę | Jeśli przewód jest stale zwarty, silnik nie odpali |
| Zasilanie po stacyjce | Czerwony lub inny przewidziany przez producenta | Dotyczy wersji DC, gdzie CDI pracuje z instalacji 12 V | Na tym przewodzie powinno być 12 V po włączeniu zapłonu |
Ważna uwaga: w części wiązek jeden styk bywa pusty albo niewykorzystany. To normalne, jeśli ten sam korpus wtyczki służy kilku wersjom instalacji. Właśnie dlatego numer pinu traktuję jako pomoc, a nie jedyne źródło prawdy.
Jeżeli w praktyce widzisz układ 4+2, nie zakładaj automatycznie, że „dwa wolne piny są bez znaczenia”. Czasem jeden z nich obsługuje zasilanie po stacyjce, a czasem pozostaje rezerwą dla innej wersji wiązki. Z tego miejsca naturalnie przechodzę do najważniejszego rozróżnienia, czyli AC kontra DC.
AC czy DC i dlaczego to zmienia wszystko
To jeden z tych tematów, które wyglądają banalnie, a potrafią zablokować pół dnia pracy. W układzie AC energia do CDI pochodzi ze statora, czyli z osobnego uzwojenia w silniku. W układzie DC moduł dostaje zasilanie z akumulatora i instalacji 12 V. W obu przypadkach efekt ma być ten sam, ale droga do iskry jest inna.
W praktyce różnica jest brutalnie ważna: zły moduł może mieć identyczną wtyczkę, a mimo to nie będzie działał. Dlatego przy wymianie nie kupuję części „na 6 pinów”, tylko „na 6 pinów i konkretny typ zasilania”. To oszczędza frustracji i pieniędzy.
- AC CDI wybieram wtedy, gdy układ podczas kręcenia pokazuje napięcie z uzwojenia statora i nie wymaga stałego 12 V do samej pracy zapłonu.
- DC CDI rozpoznaję po tym, że po włączeniu zapłonu na jednym z przewodów pojawia się 12 V z akumulatora.
- Jeśli bateria jest słaba albo martwa, DC potrafi odmówić współpracy nawet wtedy, gdy reszta układu wygląda poprawnie.
- W wielu małych silnikach 4T standardem pozostaje AC, ale w pojazdach po przeróbkach i w części nowocześniejszych wiązek spotyka się DC.
Ja przy takim sprawdzaniu nie ufam wyłącznie kolorom. Najpierw pytam, skąd moduł bierze energię. Dopiero później patrzę, który przewód idzie na masę, który do impulsatora, a który na cewkę. To prosta kolejność, ale w zapłonie robi największą różnicę.
Jak sprawdzić instalację multimetrem krok po kroku
Jeśli silnik nie daje iskry, nie zaczynam od wymiany CDI. Najpierw sprawdzam, czy układ w ogóle dostaje poprawne sygnały. Wystarczy zwykły multimetr, choć trzeba pamiętać, że krótkie impulsy potrafią być dla niego trudne do złapania. Brak idealnego wskazania nie zawsze oznacza usterkę, ale brak jakiegokolwiek sensownego sygnału już jest sygnałem ostrzegawczym.
- Ustaw multimetr na pomiar napięcia AC.
- Sprawdź przewód zasilający CDI ze statora podczas kręcenia silnikiem.
- Oczekuj orientacyjnie 20-100 V AC na przewodzie zasilającym i co najmniej śladowego napięcia z impulsatora, zwykle około 0,05 V AC lub więcej.
- Zmierz wyjście z CDI na cewkę zapłonową podczas rozruchu.
- Sprawdź oporność uzwojenia pierwotnego cewki; typowy zakres, który często spotykam, to około 0,1-1,0 ohm.
- Na próbę odłącz obwód gaszenia, bo uszkodzony kill switch bardzo często udaje awarię modułu.
Jeżeli silnik odpala tylko przez chwilę albo iskra pojawia się przy przekręcaniu kluczyka i zaraz znika, pierwszym podejrzanym nie jest sam CDI, tylko stacyjka, przewód gaszenia albo słaba masa. Takie objawy widuję częściej, niż ludzie chcą przyznać. Właśnie tu przydaje się prosta diagnostyka, bo bez niej łatwo kupić dobrą część do złego problemu.
W wielu układach warto też sprawdzić stator, zwłaszcza jeśli jednostka ma 6, 8 albo 11 uzwojeń. Liczba uzwojeń wpływa na sposób zasilania CDI i na to, czy układ zachowuje się stabilnie pod obciążeniem. Jeśli po rozgrzaniu wszystko się sypie, podejrzewam najpierw sygnał z impulsatora, dopiero potem sam moduł.
Najczęstsze błędy, które kasują iskrę
W tej części napraw zwykle nie ma magii, jest za to kilka powtarzalnych pomyłek. Najgorsza z nich to założenie, że każdy 6-pinowy moduł jest zamiennikiem każdego innego. To tak nie działa. Drugim klasykiem jest obwinianie CDI za problem, który siedzi w masie, cewce albo stacyjce.
| Błąd | Typowy objaw | Co robię zamiast zgadywać |
|---|---|---|
| Podmiana AC na DC albo odwrotnie | Brak iskry mimo poprawnej wtyczki | Sprawdzam, skąd moduł ma zasilanie i czy na pinie pojawia się 12 V |
| Słaba masa | Iskra przerywa, silnik gaśnie po drganiach | Czyszczę punkt masowy i mierzę ciągłość do bloku silnika |
| Stale zwarty przewód gaszenia | Silnik nie chce zapalić albo gaśnie po odpaleniu | Odłączam kill switch i testuję układ na czysto |
| Pomylenie przewodu impulsatora z zasilaniem | Iskra pojawia się losowo albo wcale | Identyfikuję przewody po pomiarach, nie po intuicji |
| Uszkodzona cewka lub fajka | CDI wygląda dobrze, ale świecy nie ma co zapalić | Sprawdzam rezystancję cewki i stan przewodu wysokiego napięcia |
Jeśli po rozgrzaniu iskra znika, a po ostygnięciu wraca, winny bywa słaby impulsator albo zimny lut w wiązce. Jeśli iskra pojawia się tylko przy puszczaniu kluczyka, często chodzi o stacyjkę lub obwód gaszenia. To dwa różne scenariusze, ale oba łatwo pomylić z awarią modułu.
Co sprawdzam przed zakupem nowego modułu
Przy wymianie nie szukam „najmocniejszego” modułu, tylko zgodnego z instalacją. Hasła marketingowe typu „racing” albo „bez ogranicznika” wyglądają efektownie, ale nie rozwiązują problemu, jeśli masz zły typ zasilania albo uszkodzoną wiązkę. W warsztatowej praktyce zgodność jest ważniejsza niż obietnice z opakowania.
| Wariant | Kiedy ma sens | Na co uważać |
|---|---|---|
| Oryginalny lub zgodny jakościowo zamiennik | Gdy chcesz naprawić układ bez niespodzianek | Sprawdź typ AC/DC i mapę pinów |
| Standardowy zamiennik 6-pinowy | Gdy potrzebujesz szybkiej, prostej naprawy | Kolory przewodów mogą nie zgadzać się z Twoją wiązką |
| Moduł odblokowany lub „sportowy” | Gdy naprawdę wiesz, czego oczekuje Twoja instalacja | Nie naprawi braku sygnału ze statora ani problemu z masą |
Przed zakupem porównuję też wtyczkę, liczbę obsadzonych pinów i przebieg przewodów w instalacji. Jeśli stary moduł miał pusty styk, a nowy ma tam aktywne zasilanie, łatwo o pomyłkę. W maszynach spalinowych z przetartą wiązką najlepiej działa metoda „najpierw identyfikacja, potem zakup”.
Warto też pamiętać o rzeczach, które często są pomijane: świecy, fajce, przewodzie wysokiego napięcia i samym połączeniu cewki z masą. Dla mnie to naturalny pakiet kontrolny, bo bardzo często problem nie siedzi w module, tylko w końcówce układu.
Najkrótsza droga do sprawnej iskry w 4T
Jeżeli miałbym zamknąć ten temat w krótkiej procedurze warsztatowej, zrobiłbym to tak: najpierw rozpoznanie typu CDI, potem masa i kill switch, następnie stator i impulsator, a na końcu moduł oraz cewka. Taka kolejność działa, bo eliminuje najczęstsze ślepe uliczki.
- Sprawdzam typ układu - AC albo DC.
- Weryfikuję masę i przewód gaszenia.
- Mierzę zasilanie ze statora i sygnał z impulsatora.
- Oceniam cewkę, fajkę i przewód WN.
- Dopiero na końcu podmieniam CDI.
W praktyce to właśnie ta kolejność oszczędza najwięcej czasu. Jeżeli masz pewny schemat, poprawne pomiary i zgodny moduł, układ zapłonowy w silniku 4T zwykle da się uruchomić bez długiego błądzenia. Gdybym miał wskazać jedną zasadę do zapamiętania, byłaby prosta: najpierw funkcja przewodu, potem kolor, a dopiero na końcu sam moduł.
