Samoczynne załączanie rezerwy, czyli skrót szr, to rozwiązanie, które ma jeden bardzo praktyczny cel: utrzymać zasilanie, gdy sieć przestaje działać tak, jak powinna. W domu ma to znaczenie zwłaszcza wtedy, gdy przerwa w prądzie zatrzymuje ogrzewanie, wyłącza internet, blokuje bramę albo naraża sprzęt na niepotrzebny reset. Poniżej rozkładam temat na konkretne części: jak działa automatyka, z czym ją łączyć, ile kosztuje i kiedy prostszy wariant będzie rozsądniejszy.
Najkrócej rzecz ujmując, automatyka rezerwy ma sens tam, gdzie zasilanie awaryjne ma zadziałać samo i bez chaosu
- Układ SZR monitoruje obecność napięcia i sam przełącza dom na źródło rezerwowe.
- W praktyce domowej najczęściej współpracuje z agregatem, UPS-em albo magazynem energii.
- Najważniejszy jest dobór obwodów krytycznych, a nie sama etykieta urządzenia.
- Przy przełączeniu z przerwą elektronikę ratuje dodatkowe podtrzymanie, na przykład UPS.
- Pełna automatyka jest wygodna, ale kosztuje więcej niż ręczny przełącznik i wymaga dobrego projektu.
Co oznacza automatyka rezerwy w domu
W energetyce chodzi o przejście z normalnego źródła zasilania na źródło rezerwowe bez ręcznej ingerencji. W domu to najczęściej sytuacja bardzo przyziemna: gaśnie sieć publiczna, a instalacja ma dalej zasilać wybrane urządzenia albo cały budynek. Z mojego punktu widzenia największa wartość takiego rozwiązania nie polega na samym „automacie”, tylko na tym, że dom nie wymaga od użytkownika biegu do rozdzielnicy w środku awarii.

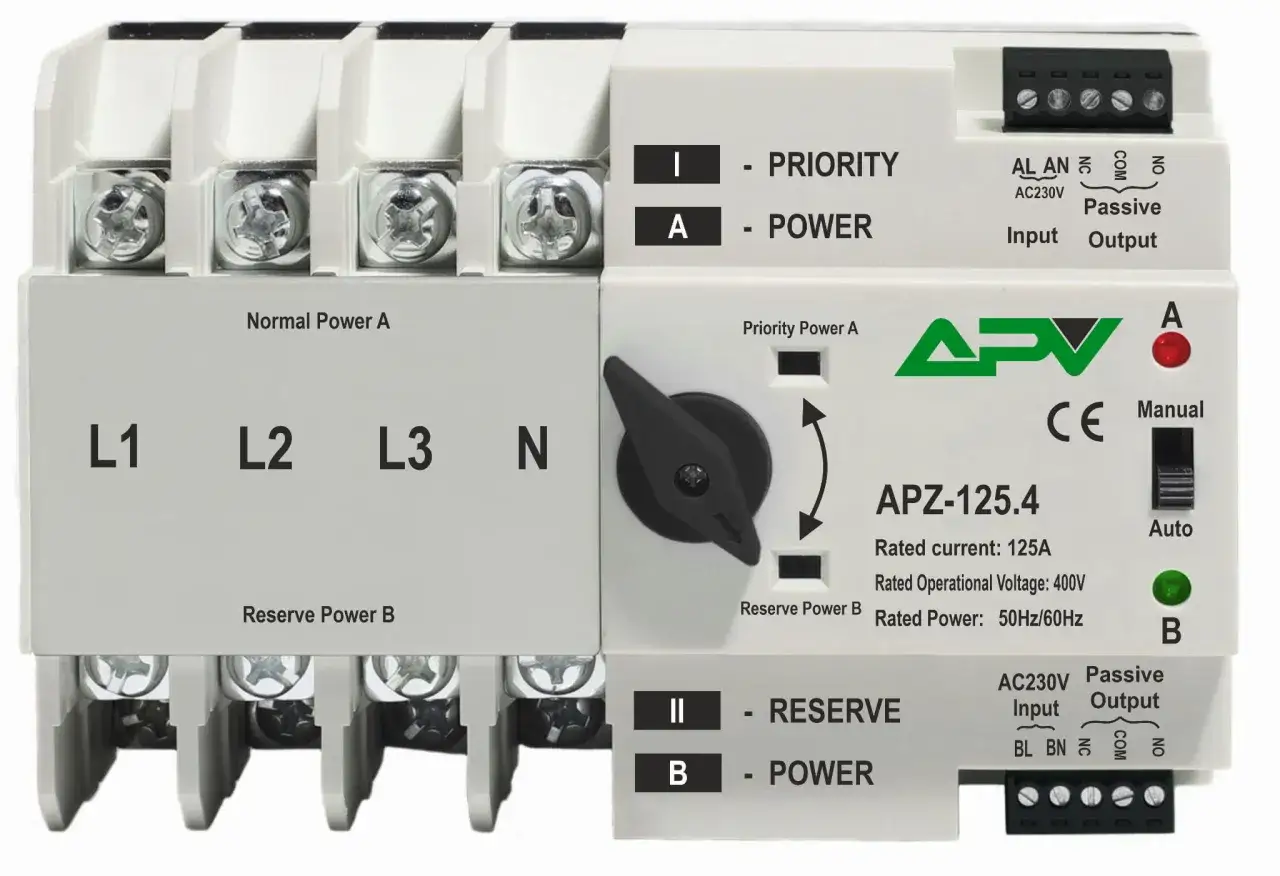

W materiałach producentów spotkasz też nazwę ATS, czyli automatic transfer switch. To po prostu anglojęzyczny odpowiednik tej samej idei: przełącznik albo układ, który wykrywa utratę źródła podstawowego i przerzuca obciążenie na rezerwę. Jeśli ktoś ma tylko lampkę, ładowarkę i okazjonalnie router, zwykły UPS bywa wystarczający. Jeśli jednak w grę wchodzą pompa ciepła, sterowanie kotłem, studnia, monitoring, serwer domowy albo brama wjazdowa, automatyka rezerwy zaczyna mieć realne uzasadnienie. Żeby ocenić to dobrze, trzeba zobaczyć sam przebieg przełączenia.

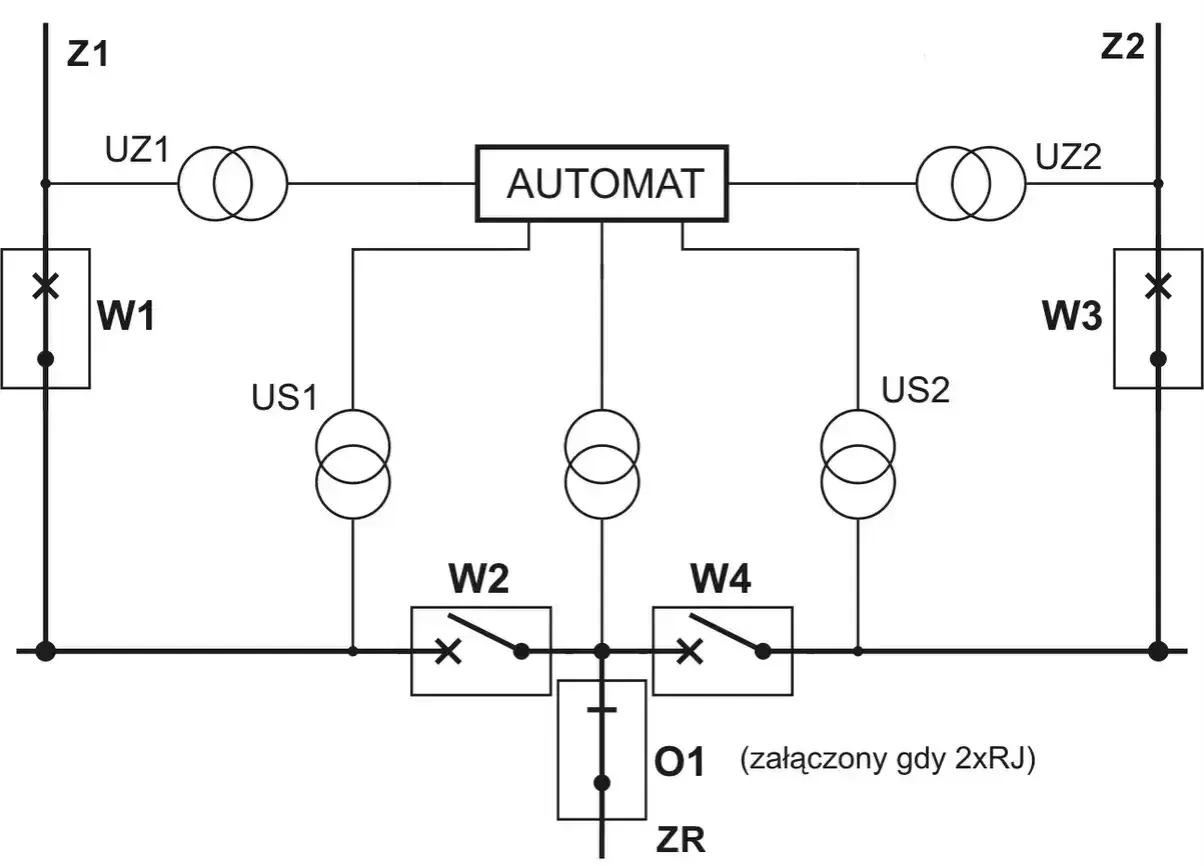

Jak działa układ SZR krok po kroku
Najprostszy opis brzmi: układ stale obserwuje sieć, wykrywa zanik napięcia i przełącza odbiorniki na tor rezerwowy. W praktyce dzieje się to w kilku etapach, a każdy z nich ma znaczenie dla bezpieczeństwa i komfortu pracy instalacji.
- Automatyka mierzy obecność napięcia i jego parametry, a nie tylko sam fakt „jest albo nie ma”.
- Po wykryciu awarii uruchamiane jest opóźnienie, żeby odsiać krótkie zaniki i niepotrzebne przełączenia.
- Układ odłącza źródło podstawowe i załącza rezerwę, zwykle w trybie open transition, czyli z krótką przerwą między źródłami.
- Jeśli rezerwą jest agregat, sterownik najpierw wydaje sygnał startu, a dopiero potem podaje zasilanie na obwody.
- Po powrocie stabilnego napięcia układ przełącza zasilanie z powrotem i może odczekać chwilę przed wyłączeniem agregatu, żeby go schłodzić.
To ważny szczegół: sama automatyka nie zawsze oznacza brak przerwy. W rozwiązaniach domowych bardzo często występuje krótki moment bez napięcia, bo taki układ jest prostszy, tańszy i bardziej przewidywalny. W wersji closed transition przełączenie odbywa się bez luki, ale wymaga synchronizacji źródeł i zwykle podnosi koszt oraz złożoność instalacji, więc w domu pojawia się rzadko. Jeśli zależy Ci na ciągłości bez zauważalnej luki, potrzebujesz dodatkowego podtrzymania energii po stronie odbiorników, na przykład UPS-a albo magazynu energii. To prowadzi do najważniejszego wyboru: jakie źródło rezerwowe ma faktycznie zasilać dom.
Z jakimi źródłami prądu łączy się taki układ
Sam automat przełączający nie daje jeszcze zasilania. On tylko decyduje, skąd prąd ma płynąć. Dlatego w domu trzeba dobrać nie tylko sam przełącznik, ale też źródło rezerwowe, które wytrzyma realne obciążenie i czas awarii.
| Źródło rezerwowe | Co daje | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Agregat prądotwórczy | Dłuższe podtrzymanie pracy domu, także przy wielogodzinnych awariach | Gdy chcesz zasilać kilka ważnych obwodów przez dłuższy czas | Hałas, spaliny, paliwo, czas rozruchu |
| UPS | Błyskawiczne podtrzymanie dla elektroniki i sterowania | Gdy przerwa ma być niewidoczna dla routera, alarmu, sterownika lub komputera | Krótki czas pracy, ograniczona moc |
| Magazyn energii z falownikiem hybrydowym | Cicha, automatyczna rezerwa i dobre połączenie z fotowoltaiką | Gdy zależy Ci na komforcie i pracy wybranych obwodów bez hałasu | Wyższy koszt wejścia, trzeba dobrze dobrać moc i pojemność |
| Ręczny przełącznik źródła | Najprostsza i najtańsza forma przejścia na rezerwę | Gdy awarie zdarzają się rzadko i możesz zareagować sam | Wymaga obecności użytkownika i nie daje automatyki |
W instalacjach z fotowoltaiką często pojawia się jeszcze wydzielone wyjście backup lub EPS, czyli obwód awaryjny, który zostaje zasilony po zaniku sieci. W domu jednorodzinnym najlepiej sprawdza się zwykle nie „zasilanie wszystkiego”, tylko wydzielenie obwodów krytycznych: lodówki, ogrzewania, sterowania, internetu, oświetlenia podstawowego i ewentualnie bramy. To redukuje koszt, zmniejsza ryzyko przeciążenia i pozwala dobrać mniejsze źródło rezerwowe. Skoro źródło jest już wybrane, warto policzyć, ile kosztuje cała logika przełączenia, a nie sam sprzęt z katalogu.
Ile to kosztuje i gdzie ukrywa się największy wydatek
W praktyce największy koszt prawie nigdy nie siedzi w samym przełączniku. Najwięcej potrafią kosztować źródło rezerwowe, zabezpieczenia, obudowa, okablowanie i robocizna. Poniżej podaję orientacyjne widełki dla domu, bo finalna cena zależy od mocy, liczby faz, automatyki i tego, czy rezerwa ma zasilać kilka obwodów czy cały budynek.
| Element | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Ręczny przełącznik sieć-agregat | 100-500 zł | Liczba biegunów, prąd znamionowy, jakość wykonania |
| Prosty automat lub sterownik przełączania | 300-1500 zł | Rodzaj czujników, logika sterowania, opóźnienia, funkcje startu agregatu |
| Obudowa, zabezpieczenia, okablowanie, montaż | 800-3000 zł | Stan istniejącej rozdzielnicy, długość linii, stopień rozbudowy instalacji |
| Agregat prądotwórczy do domu | 3000-15000+ zł | Moc, paliwo, kultura pracy, automatyczny rozruch, jedna czy trzy fazy |
| UPS lub inwerter do elektroniki | 400-3000 zł | Moc, czas podtrzymania, typ akumulatora |
| Magazyn energii z falownikiem hybrydowym | 12000-40000+ zł | Pojemność w kWh, moc wyjściowa, integracja z PV, funkcje backup |
Jeśli ktoś pyta mnie, od czego zacząć budżet, odpowiadam bez znieczuleń: od listy odbiorników, które naprawdę muszą działać. Dopiero później dobiera się automat, a na końcu źródło rezerwowe. Cena to jednak tylko połowa decyzji. Druga połowa to wybór między rozwiązaniami, które działają podobnie tylko na papierze.
SZR, UPS czy magazyn energii
W wielu domach te pojęcia wrzuca się do jednego worka, a to błąd. Każde z tych rozwiązań robi coś innego i najlepiej sprawdza się w innym scenariuszu. Najłatwiej zobaczyć to w prostym porównaniu.
| Rozwiązanie | Największa zaleta | Najważniejsze ograniczenie | Najlepszy scenariusz |
|---|---|---|---|
| Automatyka z agregatem | Działa długo i może obsłużyć więcej odbiorników | Hałas, paliwo, rozruch, obsługa | Dłuższe przerwy w dostawie prądu |
| UPS | Praktycznie natychmiastowe podtrzymanie | Mała moc i ograniczony czas pracy | Router, alarm, sterownik, komputer, elektronika |
| Magazyn energii | Cicha praca i dobra współpraca z fotowoltaiką | Wyższy koszt i konieczność dobrego projektu | Dom z PV, gdzie liczy się komfort i automatyka |
W praktyce najlepsze układy są hybrydowe. Agregat daje długą rezerwę, UPS ukrywa krótką lukę w przełączeniu, a magazyn energii pomaga przejść przez awarię bez hałasu i bez biegania do sprzętu. Jeśli miałbym wskazać jeden błąd myślowy, to jest nim przekonanie, że jeden element załatwi wszystko. Tak nie działa ani domowa instalacja, ani energetyka. A skoro wybór jest już wyraźniejszy, trzeba jeszcze odsiać typowe błędy montażowe.
Na co uważać przy doborze i montażu
Tu najłatwiej przepalić budżet albo stworzyć układ, który wygląda dobrze tylko na schemacie. Ja zawsze zaczynam od trzech pytań: ile faz ma instalacja, które obwody są krytyczne i czy źródło rezerwowe rzeczywiście poradzi sobie z rozruchem urządzeń. Pompa, sprężarka czy silnik bramy potrafią chwilowo pobierać dużo więcej niż wynika z tabliczki znamionowej. To właśnie ten prąd rozruchowy najczęściej zaskakuje osoby, które kupiły sprzęt tylko „na waty”.
- Nie zakładaj, że jeden przełącznik wystarczy do całego domu, zwłaszcza przy instalacji trójfazowej.
- Nie łącz źródła rezerwowego bezpośrednio z gniazdkiem „na chwilę”, bo to prosta droga do błędów i niebezpiecznego cofnięcia napięcia.
- Sprawdź, czy przełączanie ma blokadę wzajemną, czyli nie pozwala połączyć dwóch źródeł naraz.
- Upewnij się, że układ dobrze współpracuje z RCD, zabezpieczeniami nadprądowymi i ewentualną fotowoltaiką.
- Nie pomijaj neutralnego przewodu i konfiguracji uziemienia, bo to detal, który potrafi zmienić zachowanie całej instalacji.
W przypadku domu z pompą ciepła, fotowoltaiką albo magazynem energii projekt jest jeszcze ważniejszy, bo urządzenia muszą się nie tylko przełączyć, ale też poprawnie „dogadać” z resztą instalacji. Zwykły dobór po cenie często kończy się późniejszymi poprawkami. Gdy te błędy są już wycięte, łatwiej wskazać scenariusze, w których automatyka rezerwy naprawdę daje spokój, a nie tylko techniczne wrażenie nowoczesności.
Kiedy taki układ ma największy sens w domu z fotowoltaiką i pompą ciepła
Najbardziej opłaca się tam, gdzie awaria prądu ma wymierny koszt albo duży dyskomfort. W domach z ogrzewaniem elektrycznym, pompą ciepła, własną studnią, monitoringiem i pracą zdalną automatyka rezerwy szybko przestaje być luksusem. W domach z fotowoltaiką dochodzi jeszcze jeden argument: chęć wykorzystania energii zmagazynowanej lokalnie, zamiast czekać na wznowienie dostaw z sieci.
Patrzyłbym na to tak:
- Jeśli chcesz tylko podtrzymać router i kilka urządzeń, wystarczy UPS.
- Jeśli chcesz zasilać kilka obwodów przez dłuższy czas, sens ma agregat z automatyką przełączania.
- Jeśli zależy Ci na ciszy, automatyce i współpracy z PV, rozważ magazyn energii z wydzielonym wyjściem backup.
- Jeśli awarie zdarzają się rzadko i trwają krótko, pełna automatyka może być po prostu zbyt kosztowna względem efektu.
Ja w takich decyzjach nie zaczynam od pytania „co jest najnowocześniejsze”, tylko od pytania „co ma działać podczas awarii i jak długo”. To dużo lepszy filtr niż sama nazwa rozwiązania. Dobrze dobrana automatyka rezerwy nie robi wrażenia na papierze, ale w momencie zaniku napięcia po prostu działa. I właśnie o to w tym temacie chodzi.
