Bufor do pompy ciepła - szeregowo czy równolegle? Co wybrać?

W instalacji z pompą ciepła bufor nie jest dodatkiem z automatu. To, czy wpiąć go szeregowo, czy równolegle, wpływa na przepływ, taktowanie sprężarki, możliwość podziału na strefy i straty energii. W praktyce właśnie od tego zależy, czy zbiornik realnie pomaga, czy tylko komplikuje hydraulikę.

W tym tekście rozkładam temat na konkretne przypadki: kiedy lepszy jest układ z buforem na powrocie, kiedy działa sprzęgło hydrauliczne, jak rozpoznać instalację, która poradzi sobie bez zbiornika, i jakie błędy najczęściej psują efekt. Piszę to z perspektywy praktycznej, bo w tej decyzji najważniejsze są nie deklaracje, tylko przepływy i sposób sterowania.

Jak czytać oba schematy bez technicznego chaosu

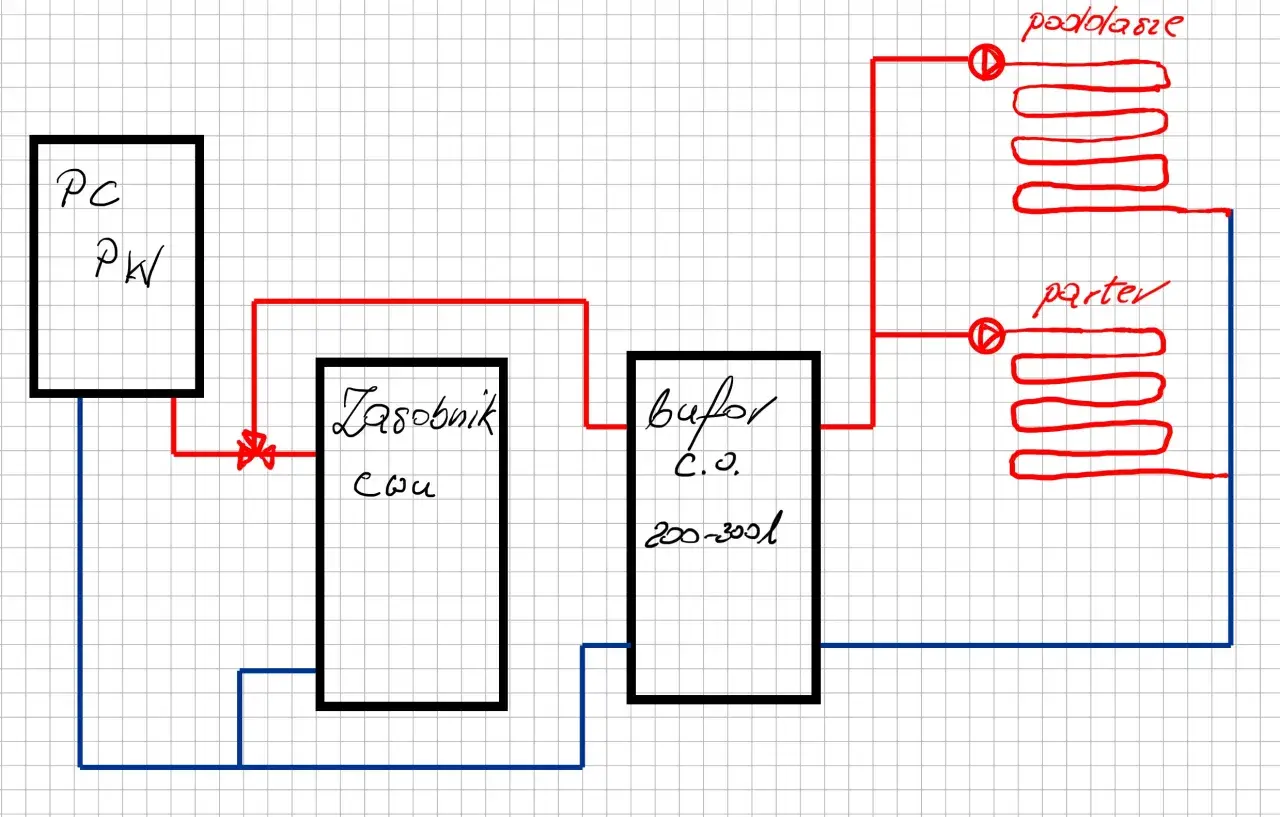

W układzie szeregowym bufor stoi po prostu w linii przepływu. Woda z pompy ciepła przechodzi przez zbiornik i dalej trafia do instalacji, najczęściej przez powrót. To rozwiązanie nie robi z bufora sprzęgła hydraulicznego, tylko zwiększa zład, czyli ilość wody w obiegu, która stabilizuje pracę źródła.

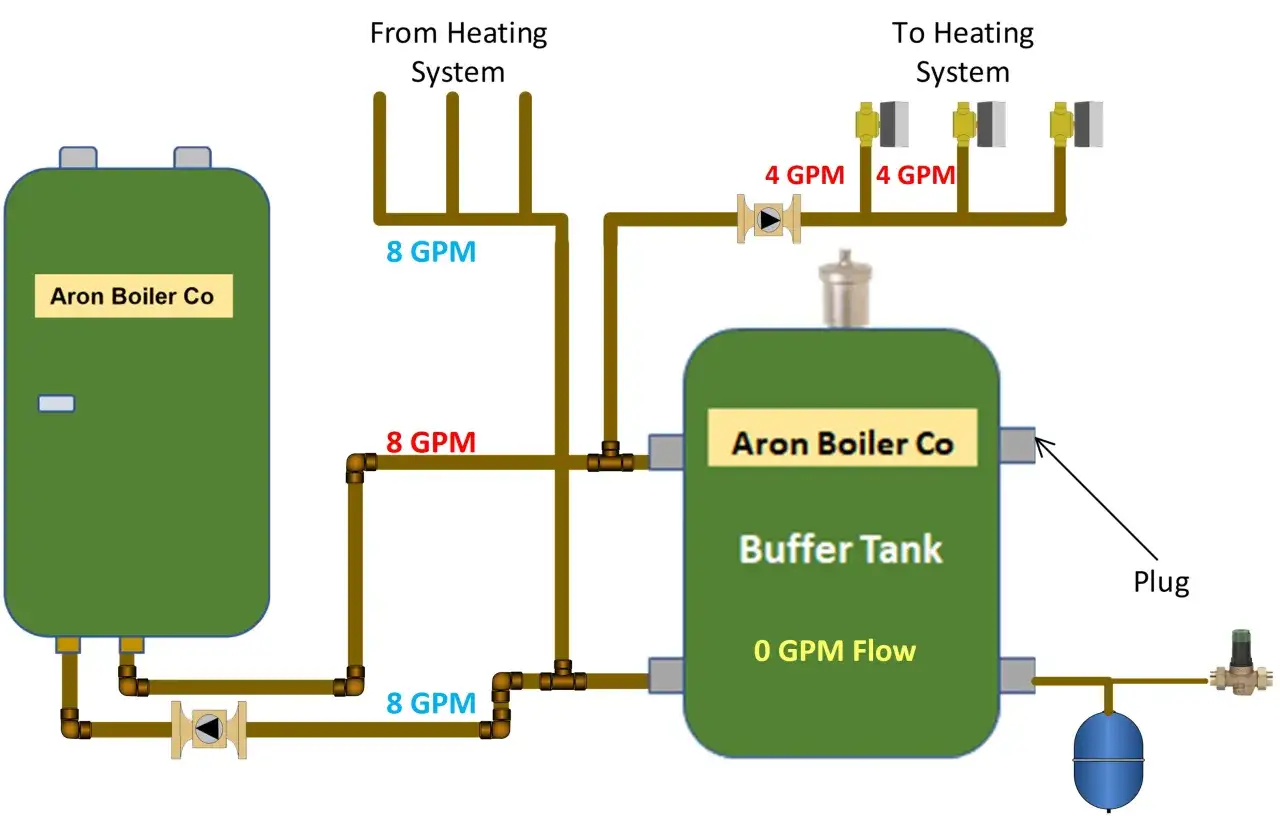

W układzie równoległym bufor staje się wspólnym węzłem dla strony źródłowej i odbiorczej. Taka konfiguracja rozdziela hydraulicznie obieg pompy ciepła od obiegów grzewczych, więc przepływy po obu stronach mogą pracować niezależnie. To właśnie dlatego równoległe podłączenie tak często pojawia się w instalacjach z kilkoma strefami.

Najważniejsza różnica nie dotyczy samego zbiornika, tylko tego, czy instalacja ma pracować jako jeden prosty obieg, czy jako układ z kilkoma niezależnymi gałęziami. Z tego wynika następne pytanie: kiedy szereg rzeczywiście się broni, a kiedy lepiej od razu iść w układ równoległy?

Kiedy szeregowe wpięcie ma sens

Szeregowe podłączenie najlepiej działa wtedy, gdy instalacja jest prosta i przepływ nie ma tendencji do zamykania się. Typowy scenariusz to jeden obieg grzewczy, najlepiej bez agresywnego strefowania, z dobrze dobraną pompą ciepła i bez mieszacza, który komplikowałby hydraulikę.

Ja patrzę na taki układ przede wszystkim przez pryzmat stabilności pracy źródła. Bufor w szeregu zwiększa pojemność wodną, więc sprężarka nie musi startować i zatrzymywać się co chwilę. To ogranicza taktowanie, czyli częste krótkie cykle pracy, które zwykle obniżają sprawność i przyspieszają zużycie urządzenia.

• Jedna strefa grzewcza - wtedy bufor ma głównie pomóc w utrzymaniu płynnej pracy pompy.
• Otwarty, stabilny przepływ - jeśli pętle nie potrafią się całkowicie pozamykać, ryzyko spada.
• Ogrzewanie podłogowe bez ostrego sterowania strefowego - taki układ często sam ma sporą bezwładność cieplną.
• Potrzeba ochrony przed zbyt krótkimi cyklami - bufor pomaga, gdy urządzenie jest przewymiarowane względem aktualnego odbioru.

W dokumentacji producentów da się znaleźć przykłady, w których dla małych jednostek wskazuje się bufor rzędu 50 l jako minimum, ale to nie jest uniwersalna norma. Dla mnie ważniejsze jest pytanie, czy instalacja zapewnia wystarczający zład i minimalny przepływ bez ryzyka odcięcia obiegu. Jeśli tak, czasem wystarczy sam układ podłogowy, a bufor staje się zbędny. To prowadzi do drugiej strony porównania, czyli układu równoległego.

Kiedy równoległe podłączenie wygrywa

Równoległe wpięcie jest mocniejsze tam, gdzie instalacja przestaje być prosta. Gdy masz dwa obiegi o różnych wymaganiach temperaturowych, grzejniki i podłogówkę, kilka pomp obiegowych albo zawory mieszające, bufor równoległy działa jak sprzęgło hydrauliczne i porządkuje cały układ. Właśnie za to cenią go projektanci.

To rozwiązanie dobrze znosi także układy biwalentne, czyli takie, w których pompa ciepła współpracuje z drugim źródłem ciepła. Bufor ułatwia wtedy oddzielenie strony źródłowej od odbiorczej i poprawia sterowanie strefami. Cena za tę wygodę jest jednak realna: dochodzą straty postojowe, częściej potrzebna jest dodatkowa pompa obiegowa, a źródło ciepła zwykle pracuje na nieco wyższej temperaturze zasilania, co obniża sprawność sezonową.

• Kilka stref grzewczych - równoległy bufor pozwala rozdzielić obiegi i sterować nimi niezależnie.
• Grzejniki i podłogówka razem - różne temperatury zasilania łatwiej ogarnąć przez sprzęgło hydrauliczne.
• Zawory termostatyczne i siłowniki - gdy obiegi mogą się zamknąć, separacja hydrauliczna daje większe bezpieczeństwo pracy.
• Układ hybrydowy - przy współpracy z kotłem albo drugim źródłem ciepła bufor równoległy zwykle daje większą przewidywalność.

W praktyce to układ bardziej „instalatorski” niż „magazynowy”: nie chodzi tylko o sam zbiornik, ale o kontrolę przepływów w całym systemie. Skoro tak, warto przejść od teorii do prostego sposobu wyboru, bo tu najłatwiej popełnić kosztowny błąd.

Jak wybrać układ do swojej instalacji

Ja zaczynam od dwóch pytań: ile obiegów ma instalacja i czy którykolwiek z nich może się całkowicie zamknąć. Jeśli odpowiedź brzmi „jeden obieg, pełny przepływ, brak agresywnego sterowania strefowego”, szereg albo nawet brak bufora są logicznym punktem wyjścia. Jeśli odpowiedź brzmi „kilka gałęzi, siłowniki, mieszacz, różne temperatury”, równoległe podłączenie zwykle ma większy sens.

W praktyce czasem okazuje się, że sama instalacja podłogowa ma dość dużą pojemność wodną, by spełnić wymagania źródła. W jednym z przykładów producenta bardzo rozbudowany obieg podłogowy rzędu 1000 m rur dawał około 200 l zładu, więc dodatkowy bufor nie był konieczny. To dobry przykład, bo pokazuje, że decyzję trzeba liczyć, a nie zgadywać. A jeśli coś już policzysz, to łatwiej uniknąć typowych błędów montażowych.

Najczęstsze błędy przy montażu

Najgorszy błąd to traktowanie bufora jak uniwersalnej poprawki na wszystko. Jeśli pompa ciepła jest źle dobrana, a instalacja ma błędnie ustawione przepływy, żaden zbiornik nie sprawi cudownie, że system zacznie działać dobrze. Bufor ma porządkować hydraulikę, a nie maskować projektowe pomyłki.

• Za duży bufor - rosną straty postojowe i bezwładność układu, więc instalacja wolniej reaguje na zmianę zapotrzebowania.
• Brak bypassu przy szeregu - jeśli obiegi się zamkną, pompa może nie dostać wymaganego minimalnego przepływu.
• Złe ustawienie temperatury zasilania - przy równoległym układzie zbyt wysoka temperatura po stronie źródła obniża sprawność sezonową.
• Źle wpięty czujnik - sterownik dostaje nieprawdziwy odczyt i pracuje „na ślepo”.
• Brak równoważenia hydraulicznego - część obiegów przejmuje za dużo przepływu, a część zostaje niedogrzana.

Warto też uważać na prosty błąd mentalny: równoległe podłączenie nie jest „lepsze” samo w sobie, a szeregowe nie jest „tańszą wersją gorszą”. Każde rozwiązanie ma swoje warunki poprawnej pracy, więc ostatni krok to zawsze sprawdzenie konkretów przed montażem. I właśnie temu służy końcowa lista.

Co warto policzyć przed zamówieniem montażu

Zanim padnie decyzja, dobrze jest poprosić instalatora o kilka liczb, a nie tylko o hasło „dajmy bufor 100 litrów”. Dla mnie sensowny projekt zaczyna się od schematu hydraulicznego, bo na nim widać, czy zbiornik ma pełnić rolę magazynu, sprzęgła, czy jednego i drugiego naraz.

• Minimalny przepływ wymagany przez konkretną pompę ciepła.
• Minimalny zład wody potrzebny do stabilnej pracy i odszraniania.
• Liczba obiegów i stref, które mogą pracować niezależnie lub się zamykać.
• Obecność mieszacza, siłowników i zaworów termostatycznych.
• Miejsce na bypass i poprawne ustawienie czujników.
• Straty postojowe, które jesteś gotów zaakceptować w zamian za wygodę hydrauliki.

Jeśli projektant nie potrafi odpowiedzieć na te pytania bez zgadywania, to znaczy, że układ nie jest jeszcze gotowy do montażu. W dobrze dobranej instalacji bufor ma upraszczać pracę pompy ciepła i obiegów grzewczych, a nie zasłaniać braki w projekcie.
