Jakie bezpieczniki do domu? Dobierz je dobrze!

Dobór zabezpieczeń w domu nie polega na wzięciu „mocniejszego” aparatu z półki. Najpierw trzeba spojrzeć na przewody, rodzaj obwodów i to, czy chronimy oświetlenie, gniazda, kuchnię, łazienkę, czy sprzęt z elektroniką wrażliwą na przepięcia. W praktyce odpowiedź na pytanie o to, jakie bezpieczniki do domu będą właściwe, zaczyna się od instalacji, a dopiero potem schodzi do konkretnych wartości i typów zabezpieczeń.

Co w domu naprawdę nazywa się bezpiecznikiem

W języku codziennym „bezpiecznik” oznacza niemal wszystko, co siedzi w rozdzielnicy i odcina prąd przy problemie. Technicznie to spore uproszczenie. W domu najczęściej spotykam trzy grupy aparatów: wyłącznik nadprądowy, wyłącznik różnicowoprądowy i zabezpieczenie przedlicznikowe, które zwykle należy do operatora sieci, a nie do właściciela instalacji.

Wyłącznik nadprądowy, czyli popularna „eska”, chroni przewody przed przeciążeniem i zwarciem. Różnicówka chroni ludzi i ogranicza skutki upływu prądu do ziemi. Z kolei zabezpieczenie przedlicznikowe ustala zwykle dostawca energii i tego elementu nie traktuje się jak pola do domowych eksperymentów. Ja zawsze zaczynam od rozróżnienia tych trzech funkcji, bo dopiero wtedy wiadomo, czego w ogóle szukamy.

• MCB - wyłącznik nadprądowy, najczęściej z charakterystyką B lub C.
• RCD - wyłącznik różnicowoprądowy, najczęściej 30 mA w ochronie osób.
• SPD - ogranicznik przepięć, który pomaga chronić elektronikę przed skokami napięcia.

Jeśli w starym domu nadal pracują bezpieczniki topikowe, to nie jest powód do paniki, ale jest to sygnał, że instalację trzeba ocenić szerzej niż tylko przez wymianę wkładki na „silniejszą”. Właśnie od takiej oceny zależy, czy modernizacja będzie bezpieczna i sensowna. Następny krok to sprawdzenie, co naprawdę decyduje o doborze aparatu.

Od czego zależy dobór i dlaczego kabel jest ważniejszy niż urządzenie

Inaczej zachowuje się zwykłe oświetlenie LED, inaczej kuchenny ekspres, a jeszcze inaczej sprężarka w klimatyzacji czy pompie ciepła. W domach jednorodzinnych dochodzi też kwestia liczby faz, bo część odbiorników pracuje na 230 V, a część wymaga obwodu trójfazowego 400 V. W praktyce ważne są też warunki środowiskowe: łazienka, kuchnia, garaż i ogród nie są tym samym miejscem z punktu widzenia ochrony.

1. Przekrój przewodu - najczęściej 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale zawsze trzeba to potwierdzić w konkretnej instalacji.
2. Długość obwodu - długi przewód ma większe spadki napięcia i może wymagać innego podejścia niż krótki obwód w mieszkaniu.
3. Prąd rozruchowy - urządzenia z silnikiem, zasilaczem lub sprężarką potrafią chwilowo pobrać dużo więcej niż wynika z tabliczki znamionowej.
4. Sposób ułożenia - przewód w ścianie, w izolacji, w rurce albo w ciepłym garażu nie pracuje identycznie.
5. Rodzaj obciążenia - obwód rezystancyjny, elektroniczny i silnikowy to trzy różne historie.

Ja patrzę na to tak: zabezpieczenie ma być na tyle czułe, żeby odciąć problem, ale nie na tyle agresywne, żeby wyłączać się przy każdym normalnym starcie sprzętu. Z tej logiki wynika też wybór konkretnych wartości dla typowych domowych obwodów.

Jakie wartości najczęściej sprawdzają się w domowej instalacji

Poniższa tabela pokazuje najczęstszy punkt wyjścia, a nie gotowy projekt do przepisania 1:1. W praktyce te same wartości mogą się różnić w zależności od jakości przewodu, długości trasy, sposobu montażu i tego, czy instalacja jest nowa, czy modernizowana.

Najważniejsze jest jednak rozumienie charakterystyki wyłącznika. B to typ najczęściej stosowany w domach, bo działa przy mniejszych prądach zwarciowych i dobrze pasuje do zwykłych obwodów. C toleruje większy prąd rozruchowy, więc ma sens przy urządzeniach silnikowych albo zasilaczach o większym impulsie startowym. D zostawiam do zastosowań nietypowych, bo w zwykłym domu rzadko jest potrzebny i nie powinno się go dobierać „na wszelki wypadek”.

W praktyce charakterystyka B zadziała zwykle w zakresie około 3-5 razy prądu znamionowego, a C mniej więcej 5-10 razy. To właśnie dlatego nie wkłada się C wszędzie tam, gdzie B co chwilę wybijało - najpierw trzeba ustalić przyczynę, a dopiero potem zmieniać aparat. Z tego miejsca naturalnie przechodzę do drugiego filaru ochrony, czyli różnicówki.

Różnicówka, która naprawdę chroni ludzi, a nie tylko wygląda nowocześnie

Wyłącznik różnicowoprądowy nie jest dodatkiem „na wszelki wypadek”. W dobrze zaprojektowanej instalacji to jeden z kluczowych elementów bezpieczeństwa. W domach najczęściej stosuje się czułość 30 mA, bo taki poziom służy ochronie osób. Wyższe wartości, jak 100 mA czy 300 mA, częściej pojawiają się w układach przeciwpożarowych albo jako element selektywny w większych instalacjach.

Jeśli chodzi o typ, to dziś w domowej praktyce najrozsądniej patrzeć w stronę typu A. Jest lepszym wyborem dla nowoczesnych odbiorników niż stary typ AC, bo lepiej radzi sobie z prądami pulsującymi i z elektroniką, której w domu jest coraz więcej. Typ AC zostawiłbym wyłącznie do bardzo prostych, rezystancyjnych obwodów, jeśli projektant świadomie uzna to za zasadne. W nowych lub modernizowanych rozdzielnicach ja zwykle nie zaczynam od AC.

• 30 mA - standard ochrony osób w instalacjach domowych.
• 40 A lub 63 A - popularne wartości prądowe różnicówek w rozdzielnicach, dobierane do obciążenia i układu przed nimi.
• Typ A - dobry wybór dla pralek, zmywarek, LED-ów, płyt indukcyjnych i większości elektroniki.
• RCBO - połączenie różnicówki i nadprądowego w jednym aparacie, wygodne tam, gdzie chcesz ograniczyć skutki awarii do jednego obwodu.

To ostatnie rozwiązanie szczególnie lubię przy kuchni, łazience, pralni i obwodach, które zasilają droższy sprzęt. Jeśli jeden obwód ma problem, wyłącza się tylko on, a nie pół domu. To droższe podejście niż wspólna różnicówka dla wielu obwodów, ale w codziennym użytkowaniu bywa po prostu mniej irytujące i łatwiejsze w diagnostyce. Skoro chronimy już ludzi i przewody, zostaje jeszcze trzecia warstwa: elektronika i przepięcia.

Ochrona przeciwprzepięciowa, której technologia w domu naprawdę potrzebuje

W domu pełnym RTV, routerów, konsol, komputerów, automatyki bramowej, wideodomofonu i systemu smart home ochrona przeciwprzepięciowa przestaje być „miłym dodatkiem”. Przepięcie nie musi oznaczać bezpośredniego uderzenia pioruna. Często wystarczy skok napięcia w sieci albo przepięcie łączeniowe, żeby uszkodzić zasilacz, płytę sterującą lub port sieciowy.

W praktyce najczęściej myślę o trzech poziomach ochrony. Typ 2 to rozsądny wybór do głównej rozdzielnicy w typowym domu. Typ 1+2 rozważa się tam, gdzie budynek ma instalację odgromową albo jest bardziej narażony na wyładowania. Typ 3 montuje się bliżej wrażliwych urządzeń, kiedy chcesz jeszcze mocniej dociąć resztkowe przepięcia. Jeśli w domu jest fotowoltaika, trzeba dodatkowo pamiętać o ochronie po stronie DC i dopasowaniu do falownika.

• Typ 2 - najczęstszy wybór do domowej rozdzielnicy.
• Typ 1+2 - sensowny przy większym ryzyku udarów i przy instalacji odgromowej.
• Typ 3 - dobry przy wrażliwej elektronice i krótkim odcinku do chronionego urządzenia.
• Elektronika domowa - routery, TV, NAS, system alarmowy i automatyka bramy zyskują na takiej ochronie najbardziej.

Ochrona przeciwprzepięciowa nie zastępuje RCD ani wyłączników nadprądowych. Działa obok nich i rozwiązuje inny problem. Jeśli ktoś miesza te role, zwykle kończy z rozdzielnicą, która wygląda „nowocześnie”, ale nadal nie jest dobrze zorganizowana. To prowadzi wprost do najczęstszych błędów, które widuję przy modernizacjach.

Najczęstsze błędy, które widzę przy modernizacji rozdzielnicy

Przy domowych instalacjach potknięcia powtarzają się zaskakująco często. Część z nich wynika z oszczędzania, część z pośpiechu, a część z tego, że ktoś próbował zbudować całą rozdzielnicę według zasady „na oko będzie dobrze”. W elektryce to bardzo słaby sposób myślenia.

• Dobór aparatu do mocy urządzenia zamiast do przewodu.
• Wstawianie C16 tam, gdzie przewód i warunki montażu wymagają spokojniejszego podejścia.
• Jedna różnicówka na cały dom, przez co awaria jednego sprzętu wyłącza wszystko.
• Mieszanie obwodów kuchni, łazienki i salonu bez żadnej logiki serwisowej.
• Brak opisu obwodów w rozdzielnicy, co później utrudnia diagnostykę i naprawę.
• Ignorowanie starych przewodów aluminiowych i traktowanie ich tak, jakby miały parametry nowej instalacji.

Jeśli dom ma starszą instalację, zwłaszcza aluminiową albo częściowo modernizowaną, ja nie zaczynam od wymiany samych aparatów. Najpierw trzeba sprawdzić stan przewodów, połączeń, uziemienia i pomiary. Dopiero później ma sens mówienie o tym, czy lepszy będzie B10, B16, czy może cały układ trzeba ułożyć od nowa. Właśnie na tej podstawie da się złożyć rozsądny schemat dla przeciętnego domu.

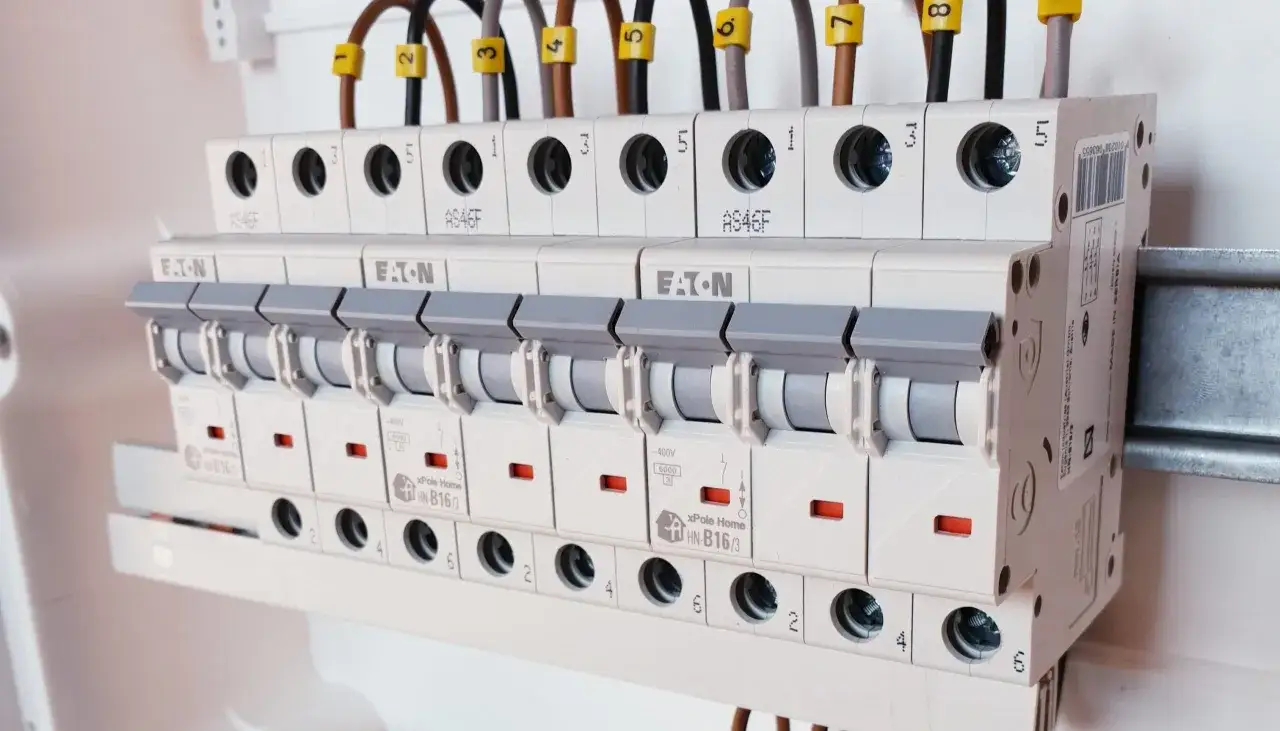

Układ rozdzielnicy, który zwykle ma sens w przeciętnym domu

Gdybym dziś miał składać rozdzielnicę od zera dla zwykłego domu jednorodzinnego, myślałbym warstwowo. Nie szukałbym jednego „uniwersalnego bezpiecznika”, tylko zestawu, który chroni instalację, ludzi i sprzęt, a przy okazji nie robi chaosu przy każdej drobnej usterce.

• Osobne obwody dla oświetlenia, gniazd, kuchni, łazienki i większych odbiorników.
• B10 dla obwodów oświetleniowych jako najczęstszy punkt startowy.
• B16 dla większości gniazd, ale z potwierdzeniem przekroju przewodu i sposobu ułożenia.
• RCD typu A 30 mA, najlepiej podzielone na kilka grup albo zastąpione wybranymi RCBO.
• SPD typu 2 w rozdzielnicy głównej, a przy wyższym ryzyku także wyższy poziom ochrony zgodnie z projektem.
• Dokładny opis obwodów i sprawdzenie działania przycisku testowego na różnicówce po montażu.

Jeśli miałbym zostawić jedną praktyczną radę, to brzmi ona tak: nie wybieraj zabezpieczenia od „mocy w kilowatach” bez spojrzenia na przewód, długość trasy i rodzaj odbiornika. Dobrze dobrana rozdzielnica ma działać cicho, przewidywalnie i bez fałszywych alarmów, a jednocześnie zadziałać wtedy, kiedy naprawdę coś idzie nie tak. Przy modernizacji instalacji zaczynam więc od pomiarów i schematu, bo to właśnie one decydują, czy dom będzie bezpieczny dziś i za kilka lat.
