Kolejność faz w instalacji trójfazowej - Jak sprawdzić?

Poprawna kolejność faz w instalacji trójfazowej decyduje o tym, czy silnik, pompa albo wentylator ruszą we właściwą stronę i nie zaczną pracować pod złym obciążeniem. W praktyce problem dotyczy nie tylko nowych podłączeń, ale też modernizacji rozdzielnicy, wymiany gniazd siłowych i uruchamiania maszyn po serwisie. Poniżej pokazuję, jak rozpoznać właściwy układ, czym go sprawdzić i jak uniknąć błędów, które najczęściej wychodzą dopiero po starcie urządzenia.

Czym jest sekwencja faz i dlaczego ma znaczenie

W sieci trójfazowej trzy przebiegi są przesunięte względem siebie o 120 stopni. To właśnie ich wzajemny układ decyduje o tym, jak zachowuje się pole wirujące w silniku. W praktyce oznacza to, że sama obecność trzech przewodów fazowych nie wystarcza - liczy się jeszcze ich właściwe następstwo.

Najbardziej wrażliwe są urządzenia, które wykonują pracę mechaniczną: silniki pomp, sprężarki, wentylatory, przenośniki, bramy i część agregatów chłodniczych. Dla odbiorników rezystancyjnych, takich jak grzałki, ta sekwencja zwykle nie ma znaczenia, dlatego błędy ujawniają się przede wszystkim tam, gdzie liczy się obrót, tłoczenie albo transport. W nowych instalacjach przewody fazowe są zwykle prowadzone jako L1, L2 i L3, ale w starszych obiektach nie warto ufać samym kolorom izolacji. O wiele ważniejsze są oznaczenia zacisków i pomiar, bo to one pokazują faktyczny układ w danym miejscu. Skoro wiadomo już, po co to sprawdzać, przechodzę do samego pomiaru.

Jak sprawdzić, czy sekwencja faz jest poprawna

Najpewniejsze są narzędzia przeznaczone do pracy z siecią trójfazową. Wskaźnik kolejności faz pokazuje od razu, czy układ jest zgodny z przyjętym kierunkiem odniesienia, a miernik z odpowiednią funkcją często dodatkowo sygnalizuje zanik jednej z faz. To lepsze rozwiązanie niż próbne podłączanie odbiornika i liczenie na szczęście.

1. Odłącz obciążenie albo upewnij się, że test wykonuje osoba z odpowiednim sprzętem i uprawnieniami.
2. Podłącz tester do trzech faz zgodnie z instrukcją urządzenia.
3. Odczytaj kierunek i porównaj go z dokumentacją maszyny lub oznaczeniami w rozdzielnicy.
4. Jeśli to potrzebne, opisz zaciski albo zapisz wynik w protokole, żeby następny serwis nie zaczynał od zera.

W praktyce często sprawdzam też przekaźnik kontroli faz, bo on potrafi zablokować start jeszcze przed uruchomieniem maszyny. Sam pomiar to jednak dopiero połowa tematu, bo zła sekwencja daje bardzo charakterystyczne objawy na urządzeniu.

Co się dzieje, gdy fazy są w złej kolejności

Najbardziej oczywisty objaw to odwrotny kierunek obrotów. W silniku trójfazowym wystarczy zamienić dwie fazy, a pole wirujące zmieni kierunek. Dokumentacje producentów, w tym ABB, opisują tę zasadę wprost: zmiana miejscami dwóch przewodów zasilających odwraca obrót silnika. W praktyce pompa może przestać tłoczyć, wentylator może wytwarzać przeciwny przepływ, a sprężarka może wejść w stan, który szybko kończy się alarmem albo przegrzaniem.

• Pompy odśrodkowe często tracą wydajność albo praktycznie przestają pompować.
• Wentylatory mogą nadmuchiwać w złą stronę, co w instalacjach wentylacyjnych od razu widać po przepływie.
• Przenośniki potrafią cofać materiał zamiast go transportować.
• Sprężarki są szczególnie wrażliwe, bo zła praca może oznaczać szybkie przeciążenie.
• Urządzenia z przekaźnikiem kontroli faz nie ruszą w ogóle, jeśli elektronika wykryje błąd.

Warto też rozróżnić dwa problemy: złą sekwencję i zanik jednej fazy. Na zewnątrz objawy bywają podobne, ale przyczyna jest inna, a to zmienia sposób naprawy. Jeśli urządzenie ma zabezpieczenie fazowe, często nie ruszy właśnie po to, żeby nie dopuścić do uszkodzeń. Dzięki temu instalacja jest bezpieczniejsza, ale diagnostyka wymaga już świadomego podejścia. To prowadzi do pytania, jak poprawić układ bez ryzykownych prób.

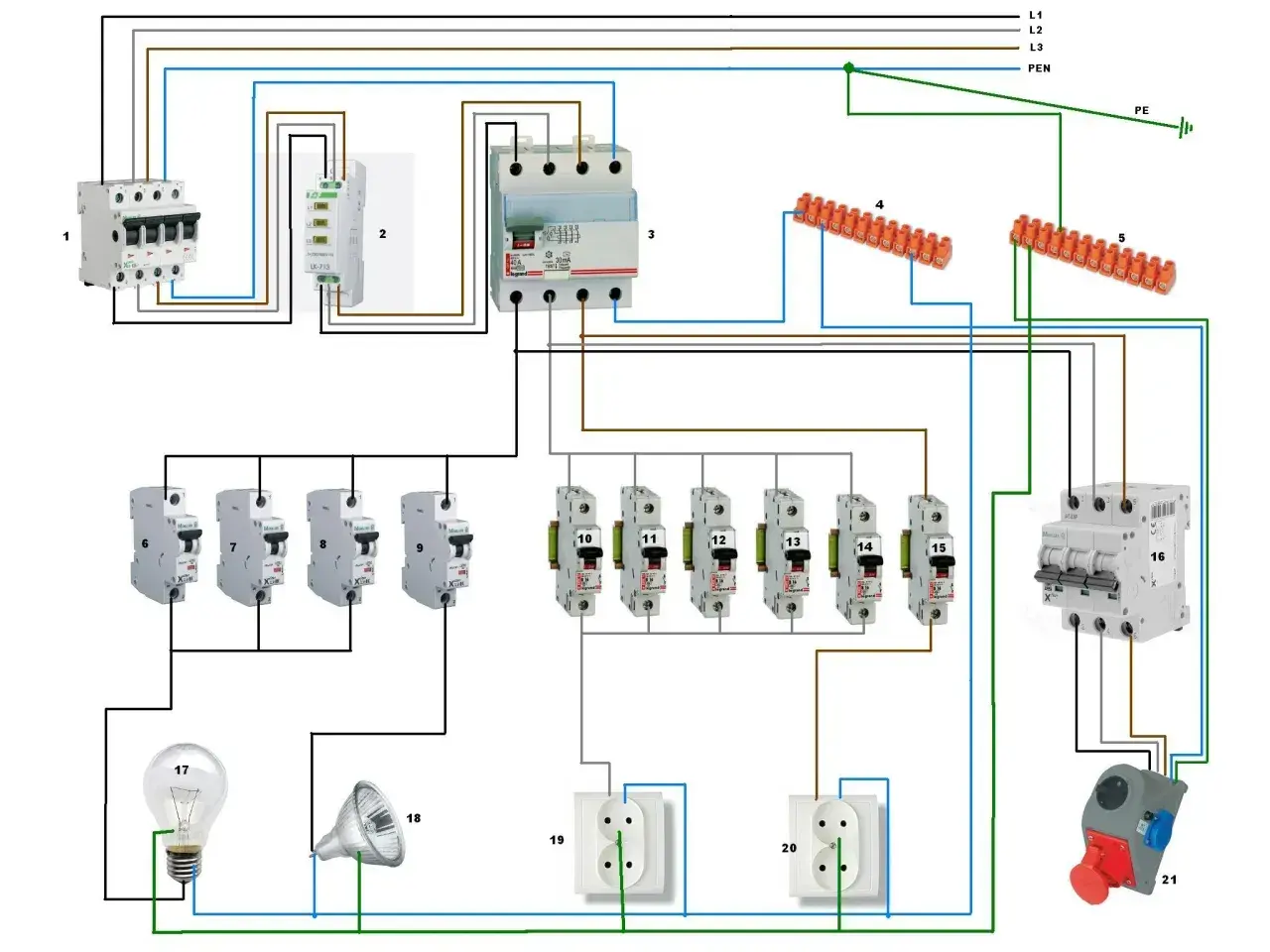

Jak poprawnie ustawić fazy w rozdzielnicy i przy silniku

Najbezpieczniejsza zasada jest prosta: jeśli trzeba odwrócić kierunek pracy, zamieniam tylko dwie fazy i robię to po odłączeniu zasilania. Nie ruszam przewodu ochronnego PE ani neutralnego N, bo ich zadanie jest inne niż przenoszenie energii do napędu. Działam według dokumentacji urządzenia, a nie według domysłów o tym, który kolor „wydaje się właściwy”.

Gdy napęd jest zasilany bezpośrednio

W typowym silniku trójfazowym podłączonym wprost do sieci zmiana dowolnych dwóch faz zmieni kierunek obrotów. To najprostsza i najczęściej stosowana korekta, ale wykonuję ją dopiero po sprawdzeniu tabliczki znamionowej i zacisków. Jeśli urządzenie ma oznaczenia U, V i W, trzymam się schematu producenta, bo to ułatwia późniejszy serwis i zmniejsza ryzyko pomyłki.

Przeczytaj również: Telewizja naziemna bez anteny - Jak odbierać darmowe kanały?

Gdy między siecią a silnikiem pracuje falownik

Falownik, czyli przetwornica częstotliwości, zmienia sposób sterowania silnikiem i nie zawsze reaguje tak samo na zamianę przewodów wejściowych. Często kierunek obrotów ustawia się parametrem sterownika albo z poziomu panelu, a nie przez przypadkowe przekładanie przewodów. To ważne, bo przy takim układzie mechaniczna korekta bez sprawdzenia instrukcji może tylko dołożyć kolejny problem.

1. Wyłączam zasilanie i zabezpieczam obwód przed przypadkowym załączeniem.
2. Sprawdzam oznaczenia L1, L2 i L3 na wejściu oraz wyjściu.
3. Jeśli kierunek ma być odwrotny, zamieniam miejscami dwie fazy po stronie odbiornika albo w miejscu wskazanym przez producenta.
4. Po zmianie wykonuję pomiar kontrolny.
5. Uruchamiam układ najpierw w warunkach próbnych, a dopiero potem pod obciążeniem.

Jeżeli instalacja zasila kilka odbiorów, nie zmieniam wszystkiego „na raz” bez planu, bo można odwrócić tylko część układu i wprowadzić chaos trudniejszy do odczytania niż pierwotny błąd. Po poprawnym ustawieniu zostaje jeszcze jeden obszar, który często decyduje o tym, czy awaria wróci.

Najczęstsze błędy, które psują cały pomiar

Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że kolor przewodu wystarczy za całą diagnostykę. W starszych instalacjach oznaczenia bywają mieszane, a po modernizacjach zdarza się, że przewody są już prowadzone inaczej niż wskazywałby schemat na papierze. Dlatego nie ufam wyłącznie barwom izolacji, zwłaszcza jeśli obiekt był przebudowywany kilka razy.

• Sprawdzanie układu „na oko” zamiast miernikiem.
• Mylenie zaniku fazy z odwróconą sekwencją.
• Zamiana przewodu neutralnego lub ochronnego zamiast dwóch faz.
• Brak oznaczeń po wykonanej korekcie.
• Ignorowanie alarmu przekaźnika kontroli faz.
• Uruchamianie pompy albo sprężarki bez sprawdzenia kierunku pod obciążeniem.

Drugi częsty błąd to pośpiech. Ktoś zmienia przewody, silnik rusza i wydaje się, że temat jest zamknięty. Tymczasem dopiero po kilku minutach wychodzi przegrzewanie, zła wydajność albo zbyt duży pobór prądu. Dlatego po korekcie nie kończę pracy od razu, tylko sprawdzam, czy układ naprawdę działa tak, jak powinien.

Co jeszcze sprawdzić po uruchomieniu, żeby nie wracać do usterki

Po korekcie nie kończę pracy w momencie, gdy silnik ruszy. Patrzę jeszcze na trzy rzeczy: kierunek obrotów pod realnym obciążeniem, równomierność poboru prądu na fazach i temperaturę urządzenia po kilkunastu minutach pracy. Jeśli napęd szarpie, brzęczy albo szybciej się grzeje, problem może leżeć nie tylko w sekwencji faz, ale też w stanie styków, kondycji elementów sterujących albo samym obciążeniu mechanicznym.

• Sprawdzam, czy przepływ, obrót albo transport są zgodne z założeniem.
• Porównuję wskazania prądu na wszystkich fazach, jeśli mam odpowiedni miernik.
• Upewniam się, że zabezpieczenia nie wybijają przy starcie.
• Zostawiam czytelne oznaczenie połączeń, żeby kolejny serwis nie zaczynał od zera.

Jeśli któryś z tych punktów budzi wątpliwości, wracam do pomiaru zamiast zgadywać. W instalacji trójfazowej to zwykle oszczędza więcej czasu niż kolejne szybkie przepięcie przewodów.
