Kolory faz w elektryce - Jak bezpiecznie rozpoznać przewody?

Przy przewodach elektrycznych kolor nie jest ozdobą, tylko skrótem informacji o funkcji żyły. W praktyce to ważne przy podłączaniu gniazd, oświetlenia, płyty indukcyjnej i rozdzielnicy, bo kolory faz pomagają odróżnić przewód czynny od neutralnego i ochronnego. Ja traktuję je jako pierwszą wskazówkę, ale nigdy jako jedyny dowód - w starej lub przerobionej instalacji pomyłka potrafi kosztować dużo więcej niż sam czas naprawy.

W tym artykule pokazuję, jakie oznaczenia są dziś standardem w Polsce, co znaczą w układzie jedno- i trójfazowym, gdzie najczęściej pojawiają się wyjątki oraz jak bezpiecznie sprawdzić obwód, zanim cokolwiek podłączysz.

Jak rozumieć kolory faz w praktyce

To rozróżnienie ma znaczenie nie tylko przy montażu nowych gniazd. Z tego samego powodu sprawdza się je także przy naprawie oświetlenia, wymianie osprzętu, podłączaniu urządzeń kuchennych i porządkowaniu rozdzielnicy. Kolor pomaga, ale dopiero zgodność z pomiarem i dokumentacją daje pewność. Właśnie dlatego w kolejnym kroku warto znać aktualny standard oznaczeń.

Jakie oznaczenia obowiązują w nowych instalacjach

W nowych instalacjach stosuje się dziś spójny zestaw barw, który ma ograniczyć ryzyko pomyłki podczas montażu i serwisu. W praktyce najważniejsza zasada jest prosta: niebieski jest zarezerwowany dla przewodu neutralnego, a żółto-zielony dla ochronnego. Wszystko, co przenosi prąd roboczy w obwodzie AC, powinno być oznaczone jedną z barw przewodów czynnych.

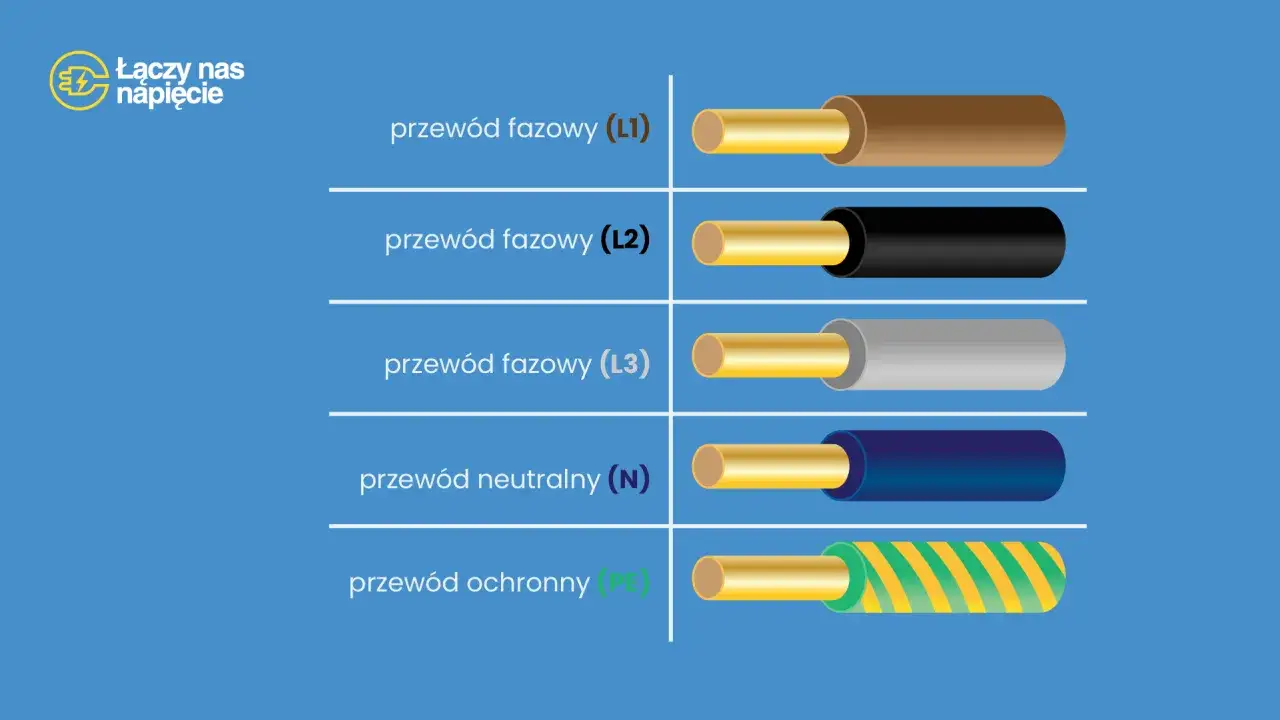

W układzie trójfazowym najczęściej spotyka się kolejność L1 brązowy, L2 czarny, L3 szary. Dla mnie ważniejsza od samej kolejności jest jednak zgodność oznaczeń na całym odcinku instalacji, bo kolor ma opisywać funkcję przewodu, a nie tylko wyglądać dobrze w puszce. Warto też pamiętać, że sama barwa nie mówi nic o kierunku wirowania pola - jeśli ma to znaczenie dla silnika, pompy albo wentylatora, trzeba to potwierdzić pomiarem. To prowadzi wprost do problemu, który pojawia się najczęściej: starszych obwodów i przeróbek wykonanych bez konsekwencji.

Dlaczego starsze przewody potrafią zmylić

W starszych budynkach nie zakładam niczego na podstawie barwy. Spotykałem instalacje z przewodami czerwonymi, białymi, żółtymi, zielonymi, pomarańczowymi, a czasem z żyłami, które podczas remontu dostały nową funkcję, ale nigdy nie zostały poprawnie oznaczone. To właśnie tam najłatwiej o błąd, bo ktoś patrzy na kolor, uznaje go za oczywisty i pomija sprawdzenie obwodu.

Problem komplikuje się jeszcze bardziej, gdy instalacja była modernizowana etapami. Jedna puszka może pochodzić z innego okresu niż sąsiednia, a urządzenie podłączane dziś może mieć własne oznaczenia zacisków niezależne od tego, co widać w ścianie. Z mojego punktu widzenia najbezpieczniejsza zasada brzmi tak: kolor w starej instalacji jest tylko wskazówką, nigdy dowodem. Jeśli obwód był przerabiany, założenie „to na pewno faza” bywa po prostu zgadywaniem. Dlatego następny krok to zawsze pomiar, a nie domysł.

Jak sprawdzam przewód, zanim cokolwiek podłączę

Jeżeli mam pracować przy obwodzie, najpierw chcę wiedzieć, z czym mam do czynienia. Sam kolor nie wystarcza, więc sprawdzam dokumentację, oznaczenia zacisków i przebieg obwodu, a dopiero potem potwierdzam funkcję żył pomiarem. Przy urządzeniach jednofazowych i trójfazowych ta kolejność oszczędza nerwów, a przede wszystkim ogranicza ryzyko błędnego podłączenia.

1. Wyłączam zasilanie i upewniam się, że obwód jest odłączony.
2. Porównuję opis na schemacie albo w instrukcji z rzeczywistymi oznaczeniami w puszce, rozdzielnicy lub urządzeniu.
3. Sprawdzam miernikiem, który przewód jest L, który N, a który PE.
4. W układzie trójfazowym dodatkowo weryfikuję kolejność faz odpowiednim miernikiem kolejności faz.
5. Dopiero po identyfikacji oznaczam przewody i podłączam osprzęt zgodnie z dokumentacją.

Jeśli ktoś nie ma doświadczenia albo pracuje przy instalacji pod napięciem, nie ma sensu udawać, że kolor załatwia sprawę. W praktyce najwięcej problemów pojawia się wtedy, gdy ktoś ufa tylko „pewnemu” przewodowi niebieskiemu albo zakłada, że czarny zawsze będzie fazą. Takie skróty myślowe są wygodne, ale przy elektryce nie są warte ryzyka. Z tego powodu warto znać jeszcze najczęstsze błędy, bo to one najczęściej prowadzą do kłopotów.

Najczęstsze błędy, które kosztują najwięcej czasu i nerwów

Wbrew pozorom największym problemem nie jest brak wiedzy o samych barwach, tylko zbyt szybkie wyciąganie wniosków. W elektryce widziałem już wiele sytuacji, w których ktoś był przekonany, że „to wygląda standardowo”, a potem okazywało się, że instalacja jest po remoncie, po naprawie albo po częściowej wymianie przewodów.

• Traktowanie koloru jako absolutnego dowodu funkcji przewodu.
• Używanie niebieskiego albo żółto-zielonego do żyły czynnej, bo „akurat taki kabel był pod ręką”.
• Zakładanie, że kolejność L1-L3 w trójfazie wyznacza kierunek obrotu silnika.
• Łączenie przewodów neutralnych z różnych obwodów zabezpieczonych oddzielnie, co później potrafi wywołać dziwne i trudne do zdiagnozowania problemy.
• Brak oznaczeń po modernizacji, przez co po kilku miesiącach nikt nie pamięta, który przewód do czego służy.

Najbardziej zdradliwy jest ostatni błąd, bo nie daje objawów od razu. Instalacja działa, dopóki ktoś nie wróci do niej po czasie. Właśnie dlatego opis żył i konsekwencja w stosowaniu oznaczeń są tak samo ważne jak sam montaż. Gdy temat schodzi z kabli ściennych na konkretne urządzenie, dochodzi jeszcze jedna warstwa komplikacji: producent sprzętu.

Na co zwracam uwagę przy sprzęcie i rozdzielnicy

W urządzeniach AGD, automatyce i rozdzielnicach producenci bardzo często stosują własne wiązki wewnętrzne. To oznacza, że szary przewód wewnątrz płyty indukcyjnej, falownika albo modułu sterującego nie musi mieć tego samego znaczenia co szary przewód w ścianie. I to jest ważna różnica, bo tu kolor bywa częścią dokumentacji urządzenia, a nie tylko ogólnego standardu instalacyjnego.

Dlatego przy podłączaniu sprzętu zawsze patrzę na zaciski opisane jako L1, L2, L3, N i PE, a nie wyłącznie na barwę samej żyły. W praktyce ma to znaczenie przy płytach grzewczych, pompach, silnikach, zasilaczach większej mocy i przy rozdzielnicach budowanych pod konkretne obciążenie. Jeśli instrukcja mówi, że przewód ma trafić na określony zacisk, nie próbuję zgadywać na podstawie koloru, bo różnice między dokumentacją urządzenia a standardem instalacji potrafią być bardzo kosztowne. Ta zasada jest prosta, ale oszczędza najwięcej błędów.

W rozdzielnicy zwracam też uwagę na czytelność opisów. Dobrze oznaczone obwody, listwy N i PE oraz konsekwentne opisy faz przyspieszają późniejszy serwis bardziej niż jakikolwiek „intuicyjny” układ kabli. Przy kolejnym remoncie to właśnie dokumentacja i opis stają się ważniejsze niż pamięć osoby, która wykonywała montaż kilka lat wcześniej.

Co naprawdę warto zapamiętać przy następnej pracy przy obwodzie

Gdybym miał zostawić tylko kilka zasad, wybrałbym te najprostsze: przewód niebieski zostawiam dla N, żółto-zielony dla PE, a brązowy, czarny i szary traktuję jako żyły czynne. W instalacjach trójfazowych nie zakładam też, że kolor rozwiązuje temat kolejności obrotu, bo od tego jest pomiar, nie pamięć ani intuicja.

• Kolor to wskazówka, nie dowód.
• Nowa instalacja ma inne reguły niż stary obwód po remoncie.
• Dokumentacja urządzenia jest równie ważna jak oznaczenia przewodów.
• Przy wątpliwościach lepiej sprawdzić obwód dwa razy niż raz podłączyć źle.

Jeśli patrzysz na przewody i masz choć cień niepewności, zatrzymaj się przed podłączeniem. W elektryce najwięcej zyskuje nie ten, kto działa najszybciej, tylko ten, kto najpierw poprawnie rozpoznaje funkcję żył i dopiero potem wykonuje montaż.
