Właściwy montaż zaworu bezpieczeństwa decyduje o tym, czy bojler będzie pracował stabilnie, czy zacznie regularnie upuszczać wodę albo przeciążać instalację. W praktyce nie chodzi o drobiazg montażowy, tylko o ochronę zbiornika przed wzrostem ciśnienia podczas grzania, zwłaszcza w układach zamkniętych. Poniżej pokazuję, gdzie zawór powinien trafić, jak ułożyć cały odcinek przyłącza i czego nie robić, żeby nie sprowadzić sobie kłopotu po kilku dniach.
Najważniejsze zasady przed montażem zaworu
- Na dopływie zimnej wody - to tam montuje się zawór przy typowym bojlerze ciśnieniowym.
- Bez odcięcia między zaworem a zbiornikiem - żadnych zaworów kulowych, filtrów ani zwężeń na tym odcinku.
- Odpływ ma być widoczny i drożny - przewód spustowy prowadzi wodę do odpływu, a nie do zamkniętego końca.
- Niewielkie kapanie może być normalne - szczególnie podczas nagrzewania wody.
- Jeśli ciśnienie w sieci jest za wysokie - sam zawór nie wystarczy, potrzebny bywa reduktor lub naczynie przeponowe.

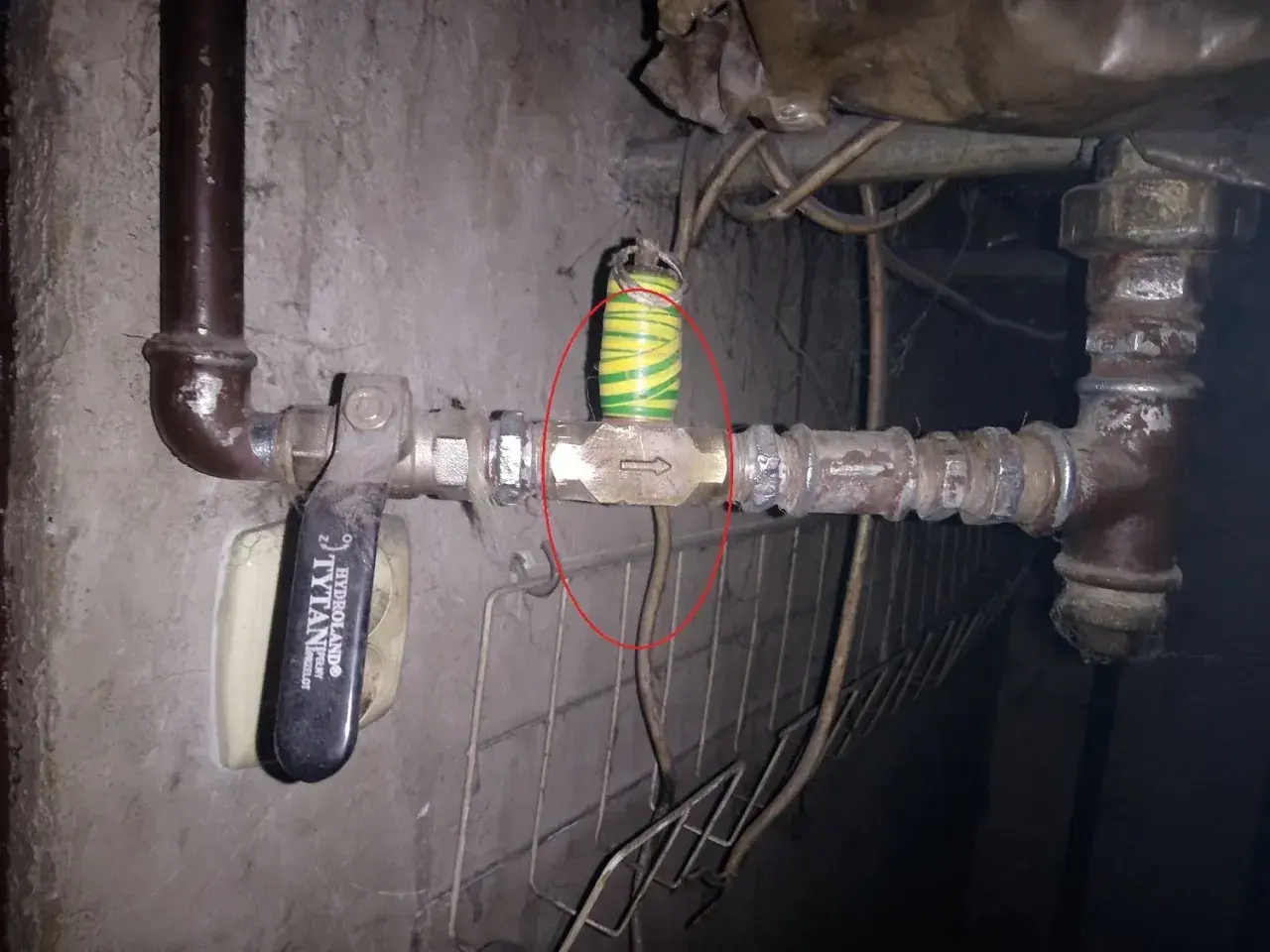

Na której rurze powinien być zawór bezpieczeństwa
Krótka odpowiedź jest jednoznaczna: zawór montuje się na zimnej wodzie, możliwie najbliżej bojlera. To właśnie po stronie zasilania rośnie ciśnienie, gdy woda się nagrzewa i zwiększa objętość, więc tam zawór ma odprowadzić nadmiar zanim zbiornik dostanie po pracy całego układu. Na rurze ciepłej ten element nie pełni tej samej funkcji i zwyczajnie nie zabezpiecza zbiornika tak, jak powinien.
| Miejsce montażu | Ocena | Dlaczego |
|---|---|---|
| Na dopływie zimnej wody | Poprawne | Tu trafia wzrost ciśnienia podczas grzania i tu zawór ma zadziałać. |
| Na rurze ciepłej wody | Błędne | Nie chroni zbiornika w momencie, gdy ciśnienie rośnie w środku bojlera. |
| Między bojlerem a zaworem odcinającym | Błędne | Odcięcie odcina też drogę upustu, więc zabezpieczenie traci sens. |
Jak wygląda poprawny układ połączeń
Ja patrzę na taki montaż bardzo praktycznie: od króćca bojlera do zaworu bezpieczeństwa ma być możliwie krótki, prosty odcinek bez żadnych udziwnień. Najlepiej, gdy elementy są dobrane jako spójny zestaw, a ich zadaniem jest tylko ochrona, a nie „ułatwianie sobie życia” kosztem bezpieczeństwa.
| Element | Gdzie powinien być | Po co jest potrzebny | Na co uważać |
|---|---|---|---|
| Zawór bezpieczeństwa | Na dopływie zimnej wody, tuż przy bojlerze | Upuszcza nadmiar ciśnienia podczas grzania | Strzałka na korpusie musi zgadzać się z kierunkiem przepływu |
| Zawór odcinający | Przed całym układem zasilania | Umożliwia serwis lub wymianę urządzenia | Nie może być między bojlerem a zaworem bezpieczeństwa |
| Reduktor ciśnienia | Po stronie zasilania zimną wodą, jeśli sieć ma zbyt wysokie ciśnienie | Ogranicza ciśnienie wejściowe do bezpiecznego poziomu | Nie może izolować bojlera od zaworu, jeśli instrukcja tego zabrania |
| Naczynie przeponowe c.w.u. | Na przyłączu zimnej wody, gdy układ tego wymaga | Przejmuje przyrost objętości wody i ogranicza kapanie | To nie zastępuje zaworu, tylko wspiera jego pracę |
| Przewód spustowy | Od króćca zaworu do odpływu | Bezpiecznie odprowadza wodę z upustu | Zwykle min. 15 mm średnicy wewnętrznej, otwarty, widoczny i prowadzony ze spadkiem |
W wielu domowych podgrzewaczach spotyka się zawór o nastawie 6 bar, ale nie traktuję tego jak uniwersalnej reguły. Zawsze ważniejsza jest instrukcja producenta niż przyzwyczajenie z innego modelu. Jeśli chcesz uniknąć problemów już na starcie, pamiętaj o jednej zasadzie: odcinek między bojlerem a zaworem ma być krótki, prosty i bez armatury odcinającej. To właśnie tam najłatwiej popełnić błąd, który później trudno odkręcić.
Jakie błędy psują działanie najszybciej
Najwięcej problemów nie bierze się z samego zaworu, tylko z montażu „na skróty”. Widziałem instalacje, w których ktoś założył poprawny model, ale ustawił go odwrotnie albo wsadził między dodatkowe elementy, które zablokowały jego pracę. Efekt jest przewidywalny: albo brak skutecznego upustu, albo ciągłe kapanie, albo realne ryzyko uszkodzenia zbiornika.
- Montaż na ciepłej wodzie - zawór nie chroni wtedy właściwego odcinka instalacji.
- Zawór kulowy między bojlerem a zaworem bezpieczeństwa - odcinasz zbiornik od możliwości upustu ciśnienia.
- Założenie odwrotnie do strzałki - zawór może nie otwierać się tak, jak powinien.
- Zaślepiony lub schowany odpływ - woda nie ma gdzie bezpiecznie wyjść, a użytkownik nie widzi problemu.
- Zły dobór ciśnienia otwarcia - zbyt niski zawór będzie kapał za często, zbyt wysoki może zadziałać za późno.
- Brak spadku na przewodzie spustowym - woda zalega, zamarza albo wraca w stronę armatury.
Jeśli po montażu coś wygląda „prawie dobrze”, to dla mnie jest sygnał ostrzegawczy, a nie sukces. W hydraulice półśrodki zwykle wychodzą bokiem, dlatego warto od razu sprawdzić, jak zachowuje się zawór podczas grzania. Nawet wtedy pojawia się jednak jedno częste nieporozumienie: kapanie nie zawsze oznacza awarię.
Dlaczego zawór czasem kapie i kiedy to jest normalne
Woda podczas nagrzewania rozszerza się, a to podnosi ciśnienie w zbiorniku. Niewielki, krótkotrwały wyciek z zaworu może więc być normalną reakcją układu, zwłaszcza gdy bojler pracuje w zamkniętej instalacji bez dodatkowego naczynia przeponowego. Ja traktuję to jako sygnał do sprawdzenia całej konfiguracji, a nie od razu do wymiany samego zaworu.
- Kapanie tylko w czasie grzania - często jest zjawiskiem normalnym, o ile jest niewielkie i krótkie.
- Ciągły wyciek po wystygnięciu wody - warto sprawdzić ciśnienie zasilania, osad i stan zaworu zwrotnego.
- Wyraźny strumień zamiast kapania - to już sygnał, że coś jest nie tak z doborem, zabrudzeniem albo ciśnieniem w sieci.
- Powtarzające się zadziałania - często pomagają naczynie przeponowe c.w.u. albo reduktor ciśnienia na wejściu.
Naczynie przeponowe to dodatkowy zbiornik z membraną, który przejmuje nadmiar objętości wody podczas grzania i odciąża zawór bezpieczeństwa. W praktyce bywa to lepsze rozwiązanie niż bezskuteczne próby „uciszenia” zaworu. Jeśli układ ma wysokie ciśnienie z sieci, sam zawór nie rozwiąże wszystkiego - trzeba zająć się przyczyną, nie objawem. Gdy to już masz pod kontrolą, sensownie jest dobrać sam zawór pod konkretny model bojlera.
Jak dobrać zawór i osprzęt do konkretnego bojlera
Dobór nie polega na kupieniu pierwszego lepszego elementu z napisem „do bojlera”. W praktyce sprawdzam trzy rzeczy: ciśnienie otwarcia, średnicę przyłącza i sposób odprowadzenia wody. To wystarcza, żeby większość instalacji działała poprawnie, ale tylko wtedy, gdy reszta układu też jest sensowna.
- Ciśnienie otwarcia - powinno być zgodne z wymaganiami konkretnego urządzenia; w domowych bojlerach często spotkasz 6 bar.
- Średnica i gwint - muszą pasować do króćca bojlera i pozostałej armatury, najczęściej 1/2" albo 3/4".
- Przewód spustowy - najlepiej krótki, pionowy, ze spadkiem i zakończony w odpływie, a nie luzem pod szafką.
- Możliwość kontroli - dźwignia lub element testowy ułatwiają sprawdzenie, czy zawór nie jest zapieczony kamieniem.
- Zgodność z układem - jeśli urządzenie ma własną grupę bezpieczeństwa, nie zastępuj jej przypadkowym zaworem z marketu.
Jeżeli ciśnienie w instalacji wodociągowej przekracza możliwości bojlera, reduktor ma sens, ale tylko wtedy, gdy jest wpięty tak, by nie odciąć ochrony zbiornika. W starych instalacjach często dorzucam też przegląd całego odcinka rur, bo sam nowy zawór nie naprawi skorodowanego lub źle poprowadzonego układu. To prowadzi już do ostatniego kroku: sprawdzenia wszystkiego przed pierwszym uruchomieniem.
Co sprawdzić przed pierwszym grzaniem wody
Przed uruchomieniem zawsze robię krótki przegląd montażu. To zajmuje kilka minut, a potrafi oszczędzić zalania, reklamacji i niepotrzebnego demontażu. Najważniejsze jest to, żeby nie zakładać, że skoro wszystko jest skręcone, to na pewno działa.
- Sprawdź, czy zawór jest założony na zimnej wodzie i zgodnie ze strzałką przepływu.
- Upewnij się, że między zaworem a bojlerem nie ma żadnego zaworu odcinającego ani zwężki.
- Zweryfikuj, czy przewód spustowy ma spadek, nie jest zatkany i kończy się w bezpiecznym odpływie.
- Napełnij zbiornik wodą przed podaniem zasilania elektrycznego i odpowietrz instalację.
- Wykonaj próbę działania zaworu zgodnie z instrukcją urządzenia, ale nie blokuj wypływu wody.
- Obserwuj pierwsze cykle grzania: lekkie kapanie jest dopuszczalne, stały wyciek wymaga sprawdzenia układu.
Jeśli po tych kontrolach zawór nadal pracuje głośno, często upuszcza wodę albo woda nie ma gdzie bezpiecznie odpłynąć, nie szukałbym skrótów. Najpierw sprawdziłbym ciśnienie w sieci, stan samego zaworu i obecność naczynia przeponowego, a przy starszym bojlerze po prostu wezwał instalatora, który obejrzy cały układ, nie tylko jeden element.
