Płytka krzemowa to fundament większości układów scalonych, ale sama nazwa nie mówi jeszcze, jak wiele precyzji kryje się w tym pozornie prostym krążku. W tym tekście rozbieram temat na części: wyjaśniam, czym jest wafel krzemowy, jak powstaje, które parametry naprawdę mają znaczenie i dlaczego jeden detal potrafi zmienić opłacalność całej produkcji. To ważne nie tylko dla inżynierów, ale też dla każdego, kto chce rozumieć, skąd biorą się współczesne procesory, pamięci i sensory.
Najważniejsze fakty o płytce krzemowej
- To cienkie, okrągłe podłoże z monokrystalicznego krzemu, na którym buduje się układy scalone.
- Najpierw powstaje idealnie czysty kryształ, a dopiero potem jest cięty, polerowany i kontrolowany.
- W praktyce liczą się nie tylko średnica, ale też płaskość, orientacja kryształu, domieszkowanie i czystość powierzchni.
- Format 300 mm dominuje w produkcji masowej, bo lepiej skaluje liczbę układów z jednego procesu.
- Mniejsze formaty nadal mają sens w MEMS, elektronice mocy, analogu i projektach badawczo-rozwojowych.
- Największym wrogiem jakości są pył, mikropęknięcia, nierówności i inne defekty obniżające yield.
Czym jest płytka krzemowa i dlaczego nie jest jeszcze układem scalonym

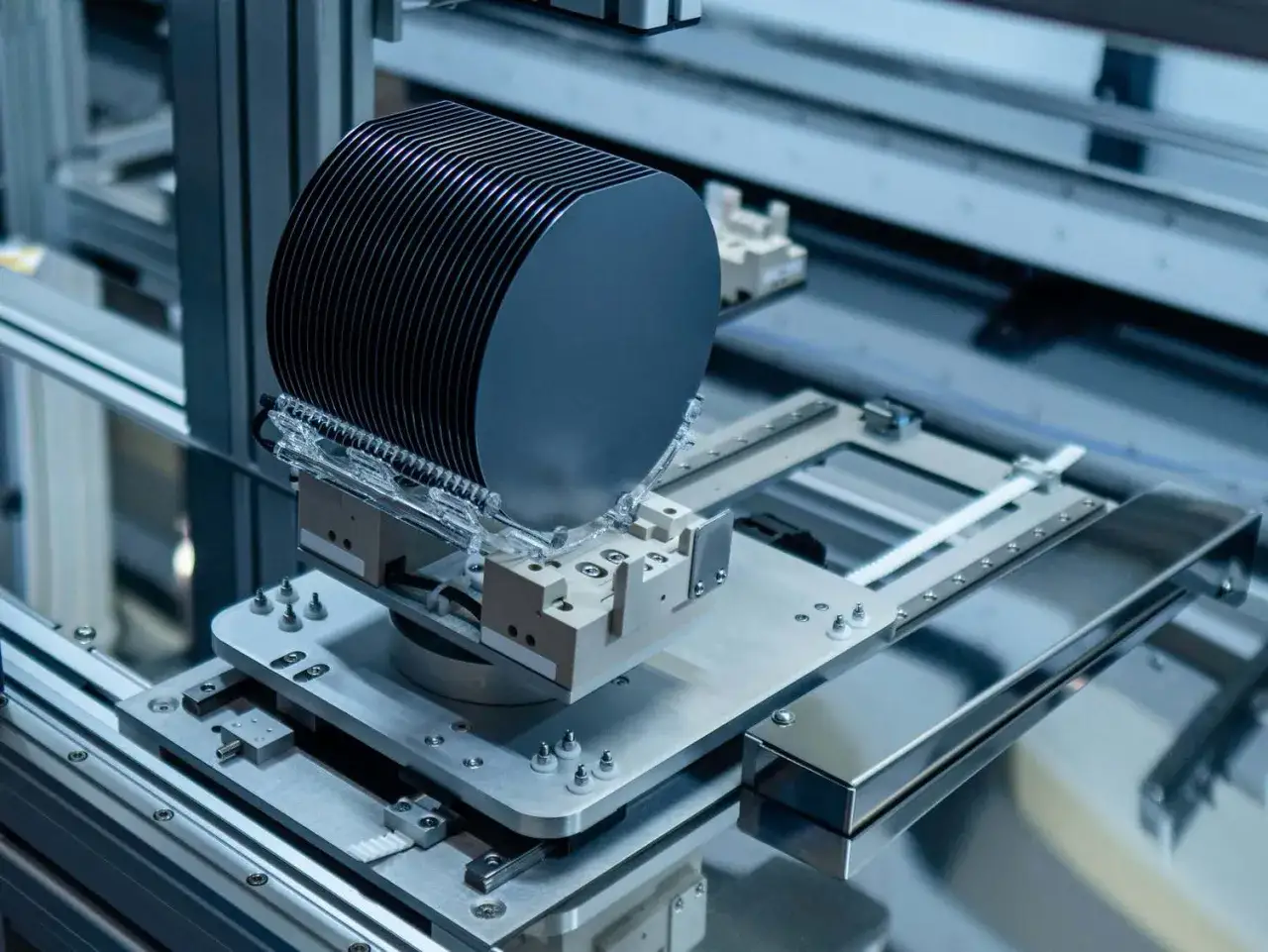

Ja patrzę na płytkę krzemową jak na platformę produkcyjną: sama w sobie nie jest produktem końcowym, ale bez niej nie powstanie ani procesor, ani pamięć, ani większość układów sterujących. To cienki, okrągły nośnik z monokrystalicznego krzemu, na którego powierzchni buduje się tranzystory, przewody i warstwy izolacyjne. Dopiero po pocięciu na pojedyncze kawałki, testach i zapakowaniu mówimy o gotowych układach scalonych.
W branży rozróżnienie jest ważne. Jeden krążek może dać setki albo tysiące pojedynczych struktur, ale tylko część z nich przejdzie testy elektryczne. Dlatego nie chodzi wyłącznie o materiał, lecz także o geometrię, czystość i to, jak dobrze fabryka wykorzysta powierzchnię podłoża. Im większy i bardziej złożony układ, tym boleśniej widać każdy defekt.
W praktyce płytka jest więc czymś więcej niż „kawałkiem krzemu”. To precyzyjnie przygotowana baza, która ma wytrzymać dziesiątki etapów litografii, trawienia, osadzania warstw i kontroli jakości. Od niej zaczyna się cały łańcuch wartości w elektronice, więc błędy na tym poziomie potrafią skasować korzyść z całego procesu.

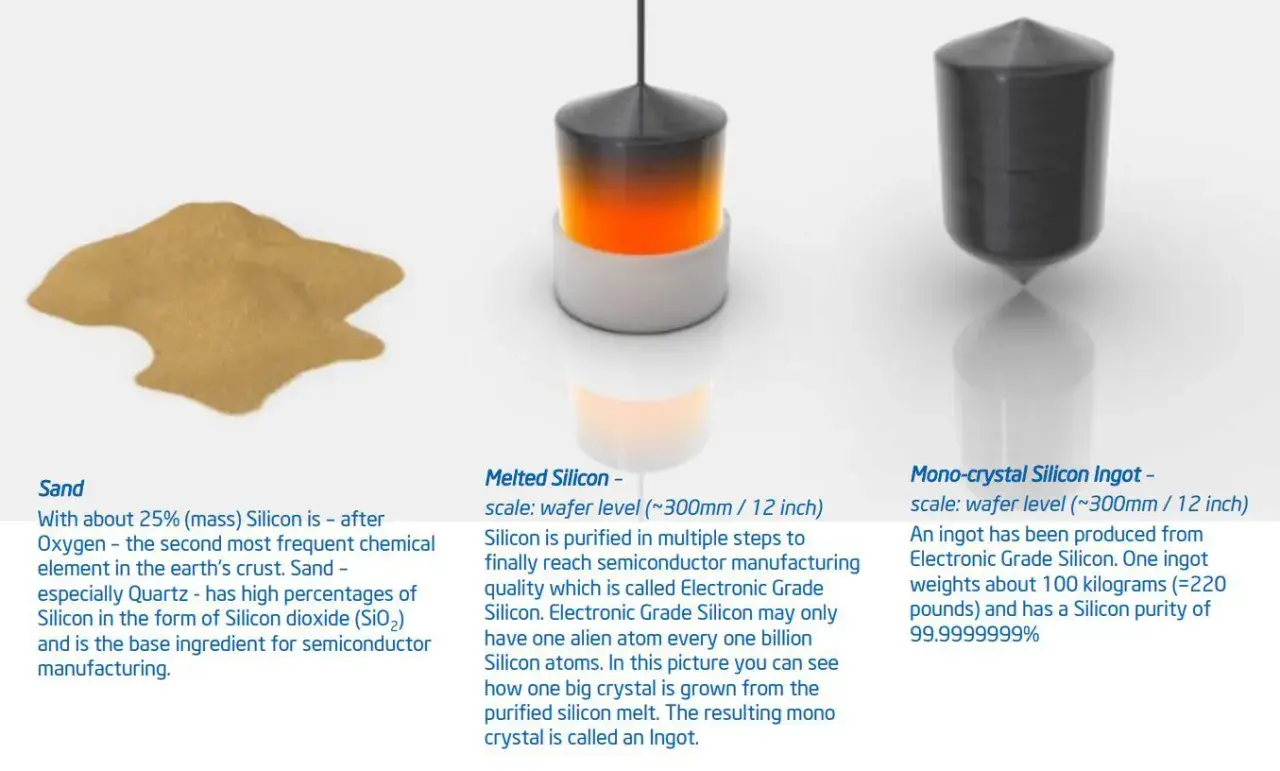

Jak powstaje od monokryształu do gładkiej powierzchni
Jak podaje Samsung Semiconductor, płytka jest wycinana z cylindrycznego monokryształu krzemu, a potem przechodzi serię zabiegów mechanicznych i chemicznych. Z punktu widzenia jakości najważniejsze są trzy etapy: wzrost kryształu, precyzyjne cięcie oraz końcowe polerowanie. To nie jest szybki proces, tylko seria bardzo kontrolowanych operacji.
Oczyszczanie surowca
Na starcie potrzebny jest krzem elektroniczny o czystości sięgającej 99.9999% i wyższej. Taka wartość brzmi abstrakcyjnie, ale ma bardzo praktyczny sens: przy tak małych strukturach nawet śladowe domieszki potrafią zmienić przewodnictwo albo obniżyć uzysk gotowych układów. W elektronice brud nie jest drobnym problemem, tylko kosztownym błędem procesu.
Wzrost pojedynczego kryształu
Najczęściej stosuje się metodę Czochralskiego, w której z roztopionego krzemu wyciąga się jeden uporządkowany kryształ. Dzięki temu materiał ma przewidywalną strukturę i lepiej nadaje się do budowy tranzystorów. Monokryształ jest po prostu znacznie lepszą bazą niż przypadkowa struktura ziarnista, bo elektronika potrzebuje powtarzalności, nie „średniej jakości”.
Cięcie, trawienie i polerowanie
Po uformowaniu pręta tnie się go na cienkie plastry, wyrównuje, trawi i poleruje do powierzchni o bardzo niskiej chropowatości. Na końcu dochodzą kontrola grubości, płaskości i defektów powierzchniowych. To właśnie na tym etapie często wygrywa albo przegrywa cały proces, bo późniejsze naprawianie błędów jest dużo droższe niż ich uniknięcie.
Gdy powierzchnia jest gotowa, zaczyna się dopiero prawdziwa gra o parametry, a to prowadzi do pytania, które zwykle interesuje inżyniera najbardziej: co dokładnie trzeba sprawdzić w specyfikacji?
Jak czytać parametry techniczne i nie zgubić się w skrótach
Nie warto patrzeć tylko na średnicę. W specyfikacji równie ważne są grubość, orientacja krystaliczna, typ domieszkowania, płaskość i dopuszczalne odchyłki. W branży używa się tych danych po to, żeby dopasować podłoże do konkretnego procesu, a nie po to, żeby katalog wyglądał bardziej technicznie. Według SEMI format 300 mm pozostaje dziś trzonem wysokowydajnej produkcji, ale to nie znaczy, że mniejsze rozmiary zniknęły z rynku.
| Format | Gdzie ma sens | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| 150 mm | R&D, starsze linie, niszowe układy | Niższy próg wejścia i prostsza infrastruktura | Mniejsza wydajność z jednej płytki |
| 200 mm | MEMS, analog, power, czujniki | Dobry kompromis między kosztem a produkcją | Nie pasuje do części najnowszych linii logicznych |
| 300 mm | Procesory, pamięci, nowoczesna produkcja masowa | Więcej układów z jednego procesu i lepsza automatyzacja | Wysokie koszty sprzętu i utrzymania |
| 450 mm | Badania i projekty koncepcyjne | Potencjalnie jeszcze lepsza wydajność | Brak powszechnego wdrożenia |
Prosta geometria mówi sporo: 300 mm ma 2,25 razy większą powierzchnię niż 200 mm, więc z jednego procesu można uzyskać wyraźnie więcej układów. To główny powód, dla którego większe płytki wygrywały w produkcji masowej. Jednocześnie sama średnica nie przesądza o wszystkim, bo liczą się jeszcze defekty na krawędzi, kompatybilność z maszynami i to, czy fabryka jest przygotowana do pełnej automatyzacji.
- Grubość i płaskość decydują o tym, czy płytka wytrzyma cały proces bez odkształceń.
- Orientacja krystaliczna wpływa na trawienie, wzrost warstw i zachowanie powierzchni.
- Domieszkowanie oznacza kontrolowane dodanie pierwiastków, które zmieniają przewodnictwo; to nie jest zanieczyszczenie w potocznym sensie.
- Rodzaj powierzchni mówi, czy mamy wariant standardowy, epitaksjalny, SOI czy testowy.
- Jednorodność oporu jest ważna, gdy układ ma działać stabilnie na całej powierzchni wafla.
Gdzie płytki krzemowe trafiają w elektronice
W elektronice te podłoża są praktycznie wszędzie, choć nie każdy typ urządzenia wymaga identycznej płytki. Dla jednych projektów ważniejsza jest maksymalna gęstość układów, dla innych odporność na napięcie, izolacja pasożytnicza albo możliwość precyzyjnej integracji czujników. To dlatego rynek nie sprowadza się do jednego uniwersalnego wariantu.
- Procesory i pamięci korzystają z dużych, bardzo czystych płytek, bo liczy się wysoki uzysk i powtarzalność struktury.
- Układy obrazujące, czyli sensory CMOS, wymagają wyjątkowo dobrej kontroli defektów powierzchniowych, bo piksel reaguje na każdy problem z warstwą aktywną.
- Elektronika mocy potrzebuje podłoży, które wytrzymają wyższe napięcia i temperatury pracy.
- MEMS i czujniki często korzystają z mniejszych formatów, bo ważniejsza bywa specjalizacja procesu niż skala produkcji.
- Układy RF i automotive wykorzystują warianty dopasowane do parametrów strat, izolacji i niezawodności.
Tu widać ciekawą rzecz: ten sam materiał bazowy może obsługiwać bardzo różne rynki, ale tylko wtedy, gdy odpowiednio dobierze się strukturę i obróbkę powierzchni. Dlatego pytanie „do czego służy?” zawsze trzeba czytać razem z pytaniem „w jakiej wersji?”.
Dlaczego większa średnica nie rozwiązuje wszystkiego
Większy format brzmi jak prosty sposób na obniżenie kosztu jednego układu, ale w praktyce fabryka płaci za to wyższą złożonością. Większa płytka wymaga droższych maszyn, bardziej zaawansowanej automatyzacji i lepszej kontroli transportu wewnętrznego. Sama skala nie daje jeszcze przewagi, jeśli linia nie potrafi utrzymać czystości, płaskości i stabilności termicznej.
Dlatego 200 mm nie jest „gorsze”, tylko po prostu lepiej pasuje do innych zastosowań. Taki format nadal ma sens w MEMS, elektronice mocy, analogu i wielu niszowych procesach, gdzie elastyczność liczy się bardziej niż absolutna liczba układów z jednego przebiegu. Z kolei 300 mm jest naturalnym wyborem tam, gdzie skala produkcji jest kluczowa, a 450 mm pozostaje na razie raczej kierunkiem rozwoju niż powszechnym standardem.
Najważniejszy wniosek jest dość prosty: większa średnica daje przewagę, ale tylko wtedy, gdy reszta ekosystemu nadąża. Bez tego zysk z geometrii bardzo szybko zjada koszt infrastruktury.
Jakie błędy i defekty najbardziej obniżają yield
Yield, czyli odsetek sprawnych układów, to jedna z tych wartości, które w półprzewodnikach robią całą ekonomię projektu. Jeśli na płytce pojawi się za dużo defektów, koszt jednego dobrego układu rośnie błyskawicznie. W praktyce właśnie dlatego kontrola jakości jest tak bezlitosna.
Przeczytaj również: Napięcie między fazami - 230V vs 400V. Oblicz i uniknij błędów!
Najczęstsze źródła strat
- Pył i mikrozanieczyszczenia mogą uszkodzić fragment ścieżki, warstwy bramki albo obszar aktywny tranzystora.
- Mikropęknięcia powstają podczas cięcia, transportu lub zbyt agresywnej obróbki mechanicznej.
- Warping i niejednolita grubość utrudniają późniejszą litografię i wyrównanie warstw.
- Defekty krystaliczne wpływają na parametry elektryczne i niezawodność.
- Nieprawidłowe domieszkowanie może rozjechać charakterystykę całej partii.
W praktyce nie liczy się tylko to, ile układów da się narysować na powierzchni, ale ile z nich przejdzie test elektryczny i niezawodnościowy. Dlatego dwie płytki o tym samym rozmiarze mogą mieć zupełnie inną wartość użytkową. Jedna daje wysoką powtarzalność, druga generuje straty, których nie widać na pierwszy rzut oka.
To też powód, dla którego fabryki inwestują w kontrolę cząstek, czyste pomieszczenia i bardzo restrykcyjne procedury obchodzenia się z materiałem. W półprzewodnikach jeden przypadkowy błąd potrafi przełożyć się na tysiące złotych strat na pojedynczej partii.
Jak patrzeć na specyfikację bez marketingowego szumu
Jeśli mam czytać opis płytki albo materiał o nowym procesie technologicznym, zawsze sprawdzam kilka rzeczy w tej samej kolejności. Najpierw średnicę, potem typ podłoża, później jakość powierzchni i dopiero na końcu dodatki marketingowe. Taki porządek szybko oddziela realne parametry od pustych deklaracji.
- Średnica mówi o skali produkcji, ale nie zastępuje informacji o jakości.
- Typ podłoża wskazuje, czy mamy wariant standardowy, epitaksjalny, SOI czy testowy.
- Orientacja i domieszkowanie pomagają zrozumieć, do jakiego procesu płytka pasuje najlepiej.
- Płaskość i czystość powierzchni są często ważniejsze niż efektowny opis handlowy.
Jeżeli chcesz czytać newsy i analizy o elektronice bez marketingowego szumu, patrz przede wszystkim na te cztery dane: średnicę, rodzaj podłoża, jakość powierzchni i docelowe zastosowanie. To one mówią o płytce więcej niż sama nazwa modelu czy efektowny opis w katalogu. I właśnie od tego warto zaczynać, gdy pojawia się temat współczesnych chipów, fabryk i trendów w półprzewodnikach.
