W układzie trójfazowym jedna wartość decyduje o tym, czy urządzenie pracuje poprawnie, czy od razu trafia w strefę problemów: napięcie między dwiema fazami. To od niego zależy, czy mówimy o 230 V, 400 V, o połączeniu w gwiazdę czy w trójkąt, a więc o rzeczach, które mają znaczenie zarówno w domowej instalacji, jak i w elektronice mocy. Poniżej wyjaśniam, skąd bierze się ta zależność, jak ją policzyć i jak czytać oznaczenia sprzętu, żeby nie pomylić parametrów.
Najważniejsze rzeczy do zapamiętania
- W polskiej sieci niskiego napięcia standardem są 230 V między fazą a przewodem neutralnym oraz 400 V między dwiema fazami.
- W układzie symetrycznym ta zależność wynika z przesunięcia przebiegów o 120° i przelicznika √3.
- Urządzenia trójfazowe zwykle wykorzystują większą moc przy mniejszym prądzie na przewód, co poprawia sprawność zasilania.
- Pomyłka między zasilaniem faza-neutralny a faza-faza potrafi skończyć się przegrzaniem, zadziałaniem zabezpieczeń albo uszkodzeniem sprzętu.
- W praktyce najważniejsze są: tabliczka znamionowa, schemat zacisków i sposób połączenia uzwojeń lub wejścia zasilania.
Napięcie międzyfazowe i co właściwie opisuje
Najprościej mówiąc, to wartość mierzona między dwoma przewodami fazowymi w układzie trójfazowym. Jeśli sieć jest symetryczna, każda para faz daje ten sam wynik, więc nie mówimy o trzech różnych napięciach, tylko o jednej wielkości znamionowej opisującej cały układ. W Polsce w instalacjach niskiego napięcia spotkasz najczęściej układ 400/230 V, 50 Hz: 230 V między fazą a neutralnym oraz 400 V między fazami.
Ja traktuję tę wartość jako pierwszy filtr przy ocenie urządzenia. Jeśli na tabliczce znamionowej widzę tylko 230 V, to wiem, że sprzęt nie jest przeznaczony do bezpośredniego zasilania z dwóch faz. Jeśli widzę 3~ 400 V, zaczynam myśleć o obciążeniu trójfazowym, a nie o zwykłym gnieździe jednofazowym. Skoro wiadomo już, co to opisuje, przejdźmy do tego, skąd bierze się akurat ta proporcja.
Jak to się liczy w układzie trójfazowym
W zbilansowanym układzie trójfazowym trzy sinusoidy są przesunięte względem siebie o 120°. Z tego wynika prosta zależność: UL = √3 × Uf, gdzie UL to napięcie liniowe, czyli międzyfazowe, a Uf to napięcie fazowe, czyli między fazą a neutralnym. Po podstawieniu dostajesz 230 V × 1,732 ≈ 398 V, a po zaokrągleniu wartość znamionową 400 V.
| Wielkość | Oznaczenie | Typowa wartość | Co oznacza w praktyce |
|---|---|---|---|
| Napięcie fazowe | Uf | 230 V | Między fazą a neutralnym |
| Napięcie liniowe | UL | 400 V | Między dwiema fazami |
| Przesunięcie fazowe | φ | 120° | Warunek, który daje proporcję √3 |
| Przelicznik | √3 | 1,732 | Szybki sposób na przejście między wartościami |
Warto pamiętać, że to są wartości znamionowe, a nie idealne liczby laboratoryjne. W realnej sieci pojawiają się niewielkie odchylenia związane z obciążeniem i odległością od transformatora, więc w praktyce liczy się nie tylko wzór, ale też warunki pracy instalacji. To prowadzi prosto do pytania, gdzie ta różnica ma znaczenie poza podręcznikiem.
Gdzie spotykam je w praktyce
W codziennym użyciu ta wartość pojawia się wszędzie tam, gdzie trzeba zasilić odbiornik o większej mocy. Mówię tu o płytach grzewczych, pompach ciepła, sprężarkach, centralach wentylacyjnych, silnikach w maszynach warsztatowych, spawarkach i falownikach. Taki układ pozwala rozłożyć obciążenie na trzy przewody, dzięki czemu prąd w pojedynczej żyle jest mniejszy niż przy porównywalnej mocy jednofazowej.
To właśnie dlatego w elektronice i automatyce tak często spotykam zasilanie trójfazowe. Niższy prąd na przewód oznacza mniejsze straty, łagodniejszą pracę napędów i łatwiejszy dobór kabli. W prostownikach i falownikach zasilanych z 400 V dochodzi jeszcze jeden ważny efekt: po wyprostowaniu napięcie na szynie DC jest wyraźnie wyższe niż w układzie jednofazowym, więc cały tor zasilania trzeba projektować z większym zapasem izolacji i elementów mocy. Skoro tak, łatwo zrozumieć, dlaczego mylenie wartości fazowej i międzyfazowej bywa kosztowne.
Jak nie pomylić go z napięciem fazowym

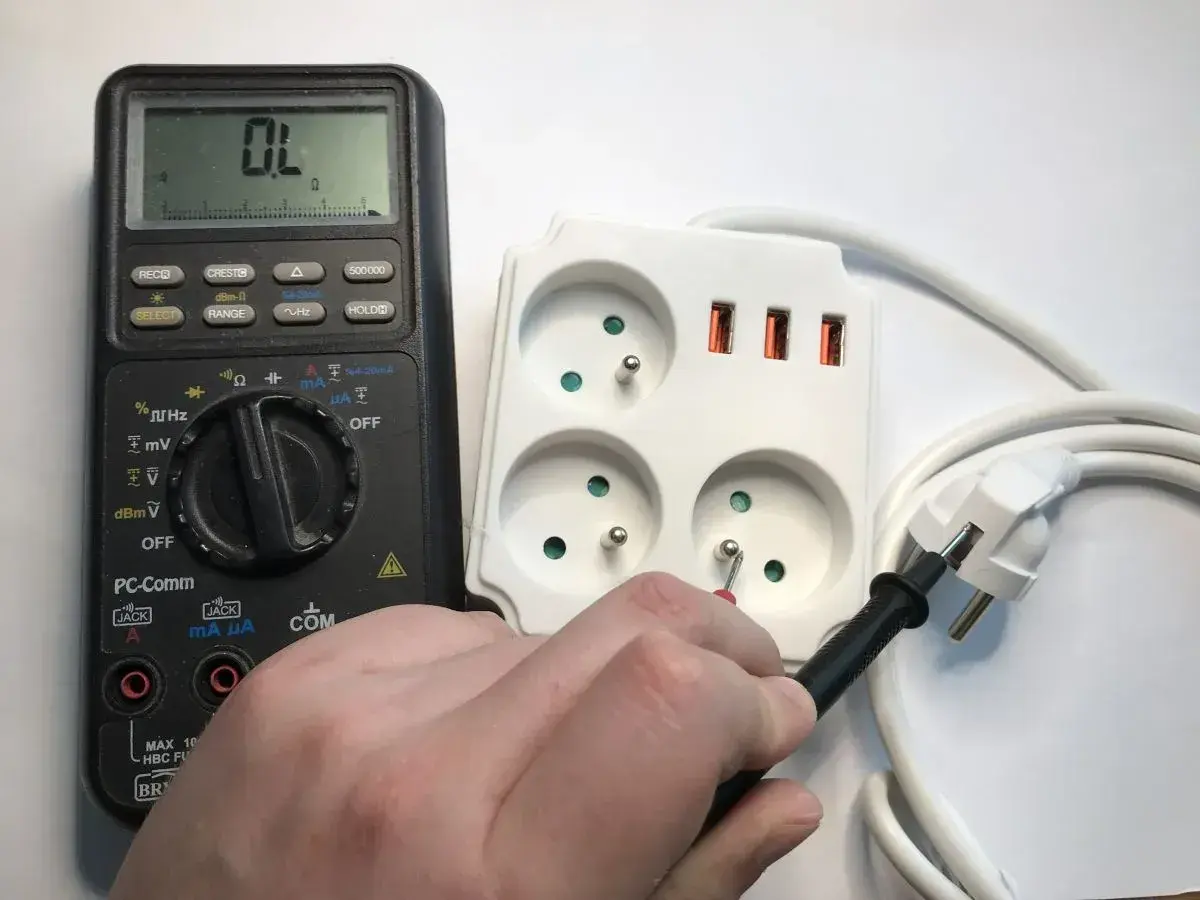

Tu najczęściej pojawia się nieporozumienie: ktoś widzi „400 V” i zakłada, że to po prostu mocniejsza wersja 230 V. To błąd. 230 V i 400 V opisują dwa różne punkty pomiaru, a nie tę samą wartość w dwóch skalach. Między fazą a neutralnym mierzysz napięcie fazowe, a między dwiema fazami napięcie liniowe.
| Co mierzysz | Między czym | Wartość nominalna | Typowe zastosowanie |
|---|---|---|---|
| Napięcie fazowe | Faza + N | 230 V | Gniazda jednofazowe, większość małych odbiorników |
| Napięcie liniowe | Faza + faza | 400 V | Silniki, grzałki trójfazowe, spawarki, falowniki |
W praktyce robię to bardzo prosto: jeśli urządzenie ma pracować bez neutralnego i potrzebuje trzech przewodów fazowych, sprawdzam, czy producent przewidział je na 400 V. Jeśli sprzęt ma być zasilany z jednej fazy, to 230 V pozostaje jedyną poprawną odpowiedzią. Tego nie warto zgadywać, bo pomyłka zwykle nie kończy się „gorszą wydajnością”, tylko realnym uszkodzeniem lub natychmiastowym wybiciem zabezpieczenia. A to już prowadzi do pytania o dobór sprzętu i bezpieczeństwo całej instalacji.
Co oznacza dla doboru urządzeń i bezpieczeństwa

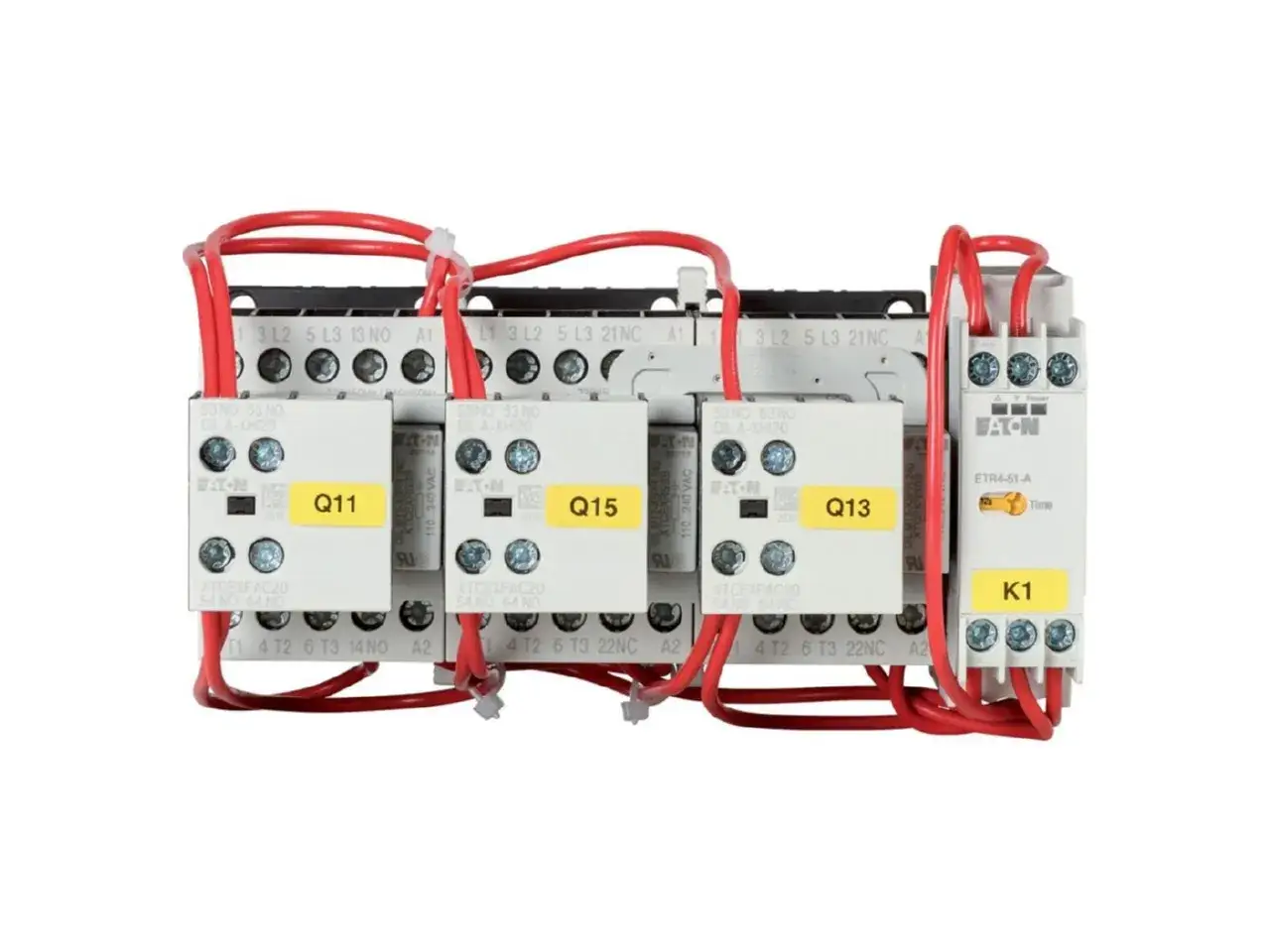

Na tabliczce znamionowej szukam przede wszystkim oznaczeń typu 1~ 230 V, 3~ 400 V albo 3N~ 400/230 V. Pierwsze oznacza zasilanie jednofazowe, drugie trzyfazowe bez neutralnego, a trzecie układ, w którym urządzenie korzysta i z faz, i z neutralnego. W silnikach i napędach często pojawia się też zapis gwiazda/trójkąt, bo sposób połączenia uzwojeń decyduje o tym, jakie napięcie widzi każda cewka.
Ja przy doborze sprzętu zawsze sprawdzam dwie rzeczy: jakie napięcie podaje producent i jak wygląda schemat zacisków. To wystarczy, by uniknąć klasycznych błędów, takich jak podanie 400 V na urządzenie zaprojektowane do 230 V, uruchomienie silnika w złym układzie połączeń albo pomylenie wejścia z przewodem neutralnym. Skutki są dość przewidywalne: przegrzanie, spadek trwałości izolacji, zadziałanie zabezpieczeń albo uszkodzenie elektroniki wejściowej.
W elektronice mocy dochodzi jeszcze kwestia prostowania i filtracji. Jeśli wejście AC ma 400 V między fazami, projektant nie patrzy już wyłącznie na wartość skuteczną, ale na zachowanie całego toru po prostowaniu. Dlatego zasilacze, falowniki i przemienniki częstotliwości mają konkretne wymagania co do klasy komponentów, odstępów izolacyjnych i doboru kondensatorów. To nie jest detal dla serwisanta „na później”, tylko podstawa poprawnego projektu. Zostało jeszcze jedno praktyczne spojrzenie: co sprawdzić przed samym podłączeniem sprzętu.
Co sprawdzić przed podłączeniem sprzętu trójfazowego
- Sprawdź tabliczkę znamionową i nie zgaduj po liczbie żył w przewodzie.
- Ustal, czy urządzenie wymaga układu 3~ 400 V, czy 3N~ 400/230 V.
- Zweryfikuj schemat połączeń w puszce zaciskowej, zwłaszcza przy silnikach i grzałkach.
- Upewnij się, że zabezpieczenie nadprądowe i przekrój przewodu odpowiadają realnemu poborowi prądu.
- Jeśli pomiar pokazuje wyraźnie inne wartości niż oczekiwane, nie zakładaj awarii urządzenia przed sprawdzeniem instalacji.
W praktyce te pięć punktów oszczędza więcej czasu niż późniejsze szukanie przyczyny przegrzania albo braku startu. Ja zwykle zaczynam od samej dokumentacji, potem porównuję ją z pomiarem, a dopiero na końcu uruchamiam urządzenie pod obciążeniem. Przy sprzęcie trójfazowym taka kolejność jest po prostu najbezpieczniejsza i najtańsza w dłuższym rozrachunku.
