Integracja kolektorów słonecznych z zasobnikiem ciepłej wody wygląda prosto tylko na schemacie. W praktyce decydują detale: czy bojler ma odpowiednią wężownicę, jak poprowadzić rury, czym zabezpieczyć obieg i jak dobrać wielkość całego układu, żeby nie przepłacić za sprzęt, który będzie pracował poniżej możliwości. W tym tekście rozpisuję to krok po kroku, tak aby temat był jasny zarówno od strony hydrauliki, jak i codziennej eksploatacji.
Najważniejsze elementy, które decydują o poprawnym montażu
- Zasobnik biwalentny z dwiema wężownicami jest najwygodniejszą bazą pod instalację solarną.
- W obiegu kolektorowym pracuje mieszanka wody i glikolu, a nie sama woda użytkowa.
- Regulator różnicowy temperatur uruchamia pompę tylko wtedy, gdy kolektor faktycznie ma wyższą temperaturę niż zasobnik.
- Przewody zasilania i powrotu trzeba prowadzić krótko, równolegle i w dobrej izolacji.
- Dobór mocy ma znaczenie: na 100 litrów zasobnika przyjmuje się zwykle około 1,5 m² kolektora płaskiego albo 1,0 m² kolektora rurowego.
- Po montażu nie wystarczy „odpalić” układu, trzeba jeszcze zrobić próbę szczelności, odpowietrzenie i konfigurację automatyki.
Najpierw sprawdź, czy zasobnik w ogóle nadaje się do instalacji solarnej
Ja zawsze zaczynam od bojlera, a nie od kolektora. To zasobnik decyduje, czy cały układ będzie prosty, czy zrobi się z niego kosztowna improwizacja. Najlepiej sprawdza się zasobnik biwalentny, czyli taki z dwiema wężownicami: dolna odbiera ciepło z kolektorów, a górna służy do dogrzewania z kotła, grzałki albo innego źródła.
Jeśli masz stary bojler z jedną wężownicą, nadal da się to obejść, ale układ jest już mniej elegancki. W grę wchodzi wtedy osobny wymiennik płytowy albo wymiana zasobnika na model przygotowany pod solar. W mojej ocenie to ważny moment decyzyjny: czasem tańsza wydaje się adaptacja starego bojlera, ale po doliczeniu armatury, robocizny i strat ciepła różnica szybko się zaciera.
| Wariant zasobnika | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Biwalentny z dwiema wężownicami | Nowa instalacja albo modernizacja z myślą o solarze | Najprostsze podłączenie, czytelny układ, łatwiejsze sterowanie | Wymaga wymiany bojlera, jeśli stary model nie ma dolnej wężownicy |
| Jednowężownicowy z dodatkowym wymiennikiem | Gdy chcesz zachować istniejący zasobnik | Można wykorzystać część obecnej instalacji | Więcej armatury, większe ryzyko strat i bardziej złożony montaż |
| Układ DrainBack | Gdy chcesz ograniczyć ryzyko stagnacji i nie budować klasycznego obiegu ciśnieniowego | Po zatrzymaniu pompy czynnik spływa z kolektorów, co jest dużym plusem w upalne dni | Wymaga odpowiednich spadków i dopasowanego projektu, nie każdy dach się nadaje |
Jeżeli zasobnik jest już właściwy, można przejść do samej hydrauliki. I właśnie tutaj wielu inwestorów po raz pierwszy widzi, że solar to nie tylko kolektor na dachu, ale cały uporządkowany układ elementów, które muszą ze sobą współpracować.

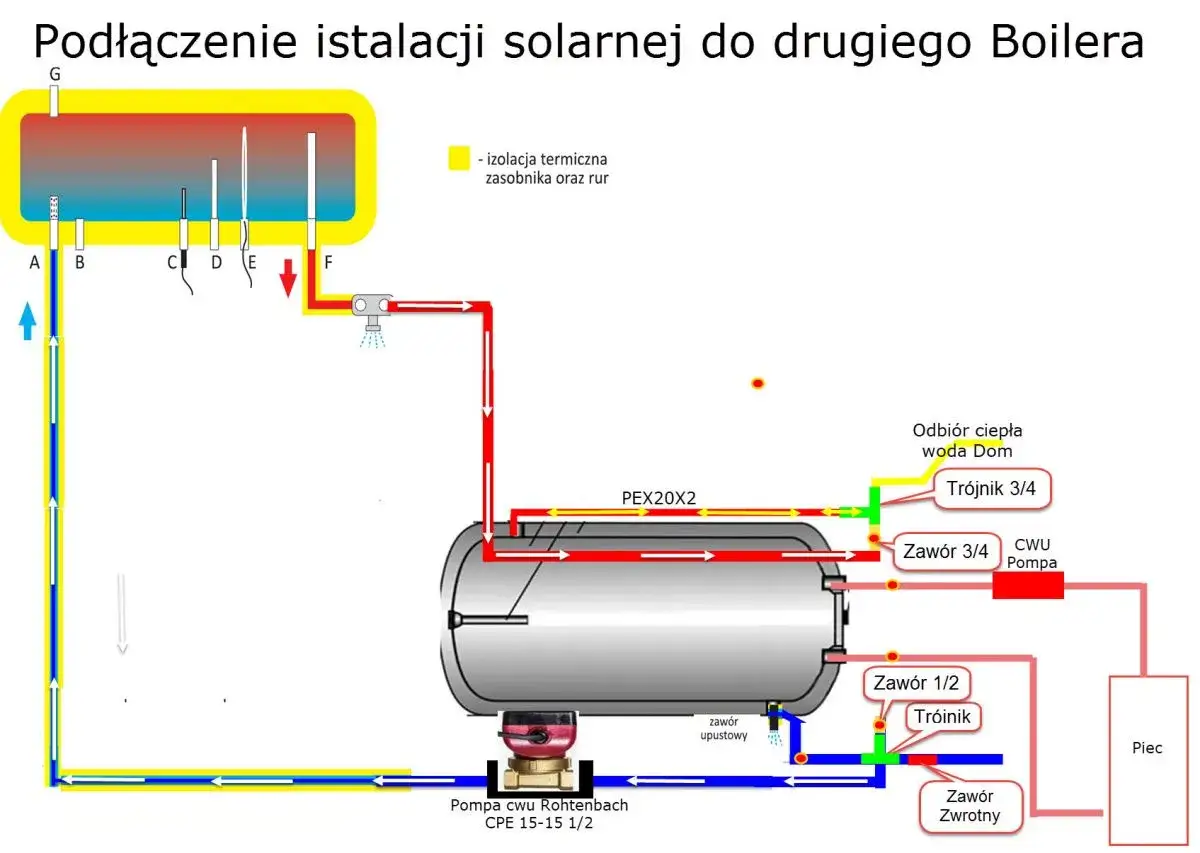

Tak wygląda poprawny schemat połączenia kolektora z bojlerem
W klasycznym układzie ciepło nie trafia z dachu bezpośrednio do wody użytkowej. Na dachu pracuje kolektor, a po budynku krąży zamknięty obieg solarny z płynem roboczym, zwykle mieszanką wody, glikolu i inhibitorów. Ten płyn odbiera ciepło z kolektora, przechodzi przez pompę i oddaje energię w dolnej wężownicy zasobnika.
Najważniejsza zasada brzmi banalnie, ale ratuje instalację przed błędami: kolektor grzeje dolną część bojlera, a nie odwrotnie. Górna wężownica, jeśli jest przewidziana, służy do dogrzewania, kiedy słońca jest za mało. Sterownik porównuje temperaturę kolektora i zasobnika, a pompę uruchamia dopiero wtedy, gdy zysk ciepła ma sens. To właśnie dlatego mówi się o regulatorze różnicowym temperatury.
| Element | Rola w układzie | Dlaczego jest ważny |
|---|---|---|
| Kolektor słoneczny | Zamienia promieniowanie słoneczne na ciepło | To źródło energii całej instalacji |
| Przewód zasilający i powrotny | Transportują czynnik solarny do i z kolektora | Muszą być krótkie, szczelne i dobrze zaizolowane |
| Grupa pompowa | Wymusza przepływ płynu przez układ | Bez niej ciepło nie trafi do zasobnika w kontrolowany sposób |
| Sterownik różnicowy | Decyduje, kiedy pompa ma pracować | Chroni układ przed niepotrzebnym wychładzaniem i stratami |
| Dolna wężownica zasobnika | Odbiera ciepło z obiegu solarnego | To główny punkt przekazania energii do wody użytkowej |
| Zawór bezpieczeństwa i odpowietrzanie | Chronią układ przed wzrostem ciśnienia i powietrzem w obiegu | Bez nich instalacja szybciej traci sprawność, a czasem też trwałość |
| Naczynie wzbiorcze lub układ DrainBack | Kompensuje zmiany objętości płynu albo pozwala mu spływać po wyłączeniu pompy | Zależy od przyjętej koncepcji instalacji |
W klasycznym układzie ciśnieniowym dochodzą jeszcze zawory napełniania i opróżniania, a także hamulec grawitacyjny, który ogranicza niekontrolowany przepływ po zmroku. W systemie DrainBack część tych elementów wygląda inaczej, bo sama koncepcja pracy jest inna. Właśnie dlatego nie lubię robienia solaru „na oko” - ten układ jest prosty dopiero wtedy, gdy każdy element ma swoje miejsce.
Gdy schemat jest już czytelny, można rozpisać montaż na konkretne kroki.
Podłączenie kolektora do bojlera krok po kroku
-
Ustal miejsce kolektora i zasobnika. Kolektor powinien pracować tam, gdzie ma stabilny dostęp do słońca, a zasobnik najlepiej ustawić możliwie blisko pionu instalacyjnego. Im krótsza trasa rur, tym mniejsze straty ciepła i prostsze uruchomienie.
-
Przygotuj mocowanie i prowadzenie przewodów. W układzie ciśnieniowym rury zasilania i powrotu prowadzę razem, w jednej izolacji i bez niepotrzebnych załamań. Jeśli wybierasz DrainBack, spadki są jeszcze ważniejsze, bo płyn po wyłączeniu pompy musi móc swobodnie spłynąć.
-
Wepnij dolną wężownicę zasobnika do obiegu solarnego. To właśnie tu kolektor oddaje ciepło do wody użytkowej. Górna wężownica, jeśli jest obecna, zostaje dla dogrzewania z kotła lub innego źródła.
-
Zamontuj grupę pompową, czujniki i automatykę. Czujnik kolektora powinien mierzyć temperaturę w miejscu przewidzianym przez producenta, a czujnik zasobnika musi pokazywać rzeczywisty stan nagrzania dolnej strefy. Sterownik uruchomi pompę tylko wtedy, gdy różnica temperatur da realny zysk.
-
Wypełnij układ medium solarnym i usuń powietrze. Najczęściej stosuje się mieszankę wody z glikolem i inhibitorami, dobraną do mrozoodporności. To nie jest etap, który warto skracać, bo niedokładne napełnienie od razu odbija się na przepływie i sprawności.
-
Wykonaj próbę szczelności i sprawdź ciśnienie robocze. Jeśli układ pracuje pod ciśnieniem, ten punkt jest obowiązkowy. Nieszczelności na początku wychodzą szybko, ale później potrafią dawać tylko sporadyczne spadki ciśnienia i trudne do złapania usterki.
-
Ustaw parametry sterownika i przetestuj pracę na realnym słońcu. Chodzi nie tylko o to, czy pompa się włącza, ale też czy zasobnik faktycznie ładuje się od dołu, a dogrzewanie nie wchodzi zbyt wcześnie. Dobrze ustawiona automatyka robi większą różnicę, niż wielu osobom się wydaje.
Ja w tym miejscu zwykle zatrzymuję się na chwilę i sprawdzam jeszcze raz, czy cała trasa hydrauliczna nie ma zbędnych przewężeń, ostrych łuków albo słabej izolacji. To są drobiazgi, które później decydują o komforcie eksploatacji bardziej niż sam katalogowy model kolektora. Skoro montaż jest już jasny, czas przejść do doboru wielkości układu.
Jak dobrać pojemność zasobnika i powierzchnię kolektorów
Tu działa jedna z niewielu naprawdę praktycznych zasad w tej branży. Viessmann podaje, że przy orientacji kolektorów między południowym wschodem a południowym zachodem na 100 litrów pojemności zasobnika warto przyjąć około 1,5 m² kolektora płaskiego albo 1,0 m² kolektora rurowego. To bardzo użyteczny punkt wyjścia, bo od razu pokazuje proporcję między magazynem ciepła a źródłem energii.
| Profil użytkowania | Orientacyjna pojemność zasobnika | Orientacyjna powierzchnia kolektorów płaskich | Co to oznacza w praktyce |
|---|---|---|---|
| 1-2 osoby | 150-200 l | 2,3-3,0 m² | Układ łatwiej się nagrzewa, ale ma też mniejszy zapas na większy pobór |
| 3 osoby | 250 l | 3,8-5,0 m² | To najczęściej spotykany, rozsądny punkt startowy dla domu jednorodzinnego |
| 4-5 osób | 300-400 l | 4,5-6,0 m² | Przy większym zużyciu c.w.u. układ nie powinien być zbyt mały, bo szybciej włącza dogrzewanie |
Vaillant pokazuje z kolei praktyczny przykład dla 3-osobowej rodziny: około 4,66 m² powierzchni kolektora płaskiego może pokrywać mniej więcej połowę rocznego zapotrzebowania na energię do podgrzewania wody. To dobry punkt odniesienia, bo pokazuje skalę instalacji bez marketingowego nadęcia. Nie chodzi o to, by latem zrobić z bojlera piec, tylko żeby układ pracował sensownie przez większą część roku.
Warto też pamiętać o dachu. Jeśli kolektory są zorientowane daleko od południa, zasłaniają je kominy albo drzewa, zysk będzie niższy. W takiej sytuacji samo dokładanie kolejnych paneli nie zawsze rozwiązuje problem. Czasem lepiej poprawić lokalizację, a czasem po prostu zaakceptować mniejszy uzysk i dobrać układ bardziej zachowawczo.
Kiedy wielkość jest już policzona, łatwiej spojrzeć na koszt i realny sens inwestycji.
Ile to kosztuje i kiedy taka instalacja naprawdę się zwraca
W 2026 r. kompletna instalacja solarna do podgrzewania c.w.u. dla domu jednorodzinnego najczęściej mieści się w widełkach 8 000-25 000 zł brutto. Sama robocizna zwykle kosztuje dodatkowo około 1 500-3 000 zł netto, a więcej zapłacisz przy trudnym dachu, dłuższych trasach rur, nietypowym zasobniku albo większym stopniu ingerencji w istniejącą kotłownię. Największy błąd, jaki widzę u inwestorów, to patrzenie tylko na cenę kolektorów i pomijanie reszty hydrauliki.
Na końcową kwotę najmocniej wpływają:
- typ kolektora, czyli płaski albo rurowy,
- pojemność i jakość izolacji zasobnika,
- grupa pompowa oraz automatyka sterująca,
- długość i jakość orurowania,
- warunki montażu na dachu,
- uruchomienie, płukanie i napełnienie układu.
Jeśli pytasz nie tylko o koszt, ale też o opłacalność, patrzę przede wszystkim na zużycie ciepłej wody. Im większa rodzina i im wyższe letnie zapotrzebowanie, tym sens instalacji jest lepszy. Układ najłatwiej broni się w domu, w którym c.w.u. schodzi codziennie: rano, wieczorem, przy częstych kąpielach, praniu albo większym zużyciu kuchennym. Wtedy solar nie jest ozdobą na dachu, tylko realnym wsparciem dla całego źródła ciepła.
Po stronie ekonomii działa jeszcze jedna rzecz: dobrze dobrana instalacja nie musi być przewymiarowana. Zbyt duży kolektor i za mały zasobnik oznaczają częstsze przegrzewanie, większą liczbę interwencji serwisowych i słabszy komfort. Zbyt mały układ z kolei szybciej oddaje zadanie dogrzewania kotłowi. W praktyce opłaca się szukać środka, a nie maksimum z katalogu.
Po kosztach zostaje już tylko temat, który wiele osób pomija, a który decyduje o tym, czy instalacja będzie bezproblemowa przez lata.
Co kontrolować po montażu, żeby układ nie stracił sprawności
Najwięcej solarów nie psuje się spektakularnie. One po prostu po cichu tracą wydajność: spada ciśnienie, w obiegu pojawia się powietrze, izolacja zaczyna pękać, a sterownik pracuje na parametrach, które nikt od miesięcy nie sprawdzał. Dlatego lubię traktować ten system jak precyzyjną hydraulikę, a nie jak zwykły bojler z dodatkowym panelem.
Po uruchomieniu warto przyjąć prosty rytm kontroli:
- pierwszy przegląd po kilku miesiącach pracy,
- co najmniej jedna kontrola wizualna w roku,
- dokładniejszy serwis co 3-5 lat,
- sprawdzenie stanu płynu solarnego, ciśnienia i przepływu,
- kontrola izolacji, czujników, mocowań i połączeń,
- odsłuch pracy pompy oraz weryfikacja logów sterownika.
Nie polecam odkładania reakcji na drobne objawy. Jeśli zawór odpowietrzający kapie, układ często woła o sprawdzenie naczynia, ciśnienia albo jakości płynu. Jeśli izolacja jest uszkodzona, straty ciepła potrafią zjeść sens całej inwestycji szybciej, niż się wydaje. I odwrotnie: dobrze utrzymany solar daje spokojną, powtarzalną pracę przez lata, bez ciągłego wzywania serwisu.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw dobierz właściwy zasobnik i sensowny schemat hydrauliczny, dopiero potem liczbę kolektorów. Wtedy podłączenie solaru do bojlera przestaje być przypadkowym zestawem rur, a staje się przewidywalnym układem, który naprawdę obniża koszt przygotowania ciepłej wody.
