Połączenie równoległe akumulatorów ma sens wtedy, gdy chcesz wydłużyć czas pracy instalacji bez zmiany napięcia zasilania. To praktyczne rozwiązanie w magazynach energii, kamperach, łodziach i zasilaniu awaryjnym, ale tylko wtedy, gdy bank jest zbudowany równo, z właściwych modułów i z dobrym okablowaniem. Poniżej rozkładam temat na konkretne decyzje: co faktycznie zyskujesz, jak to połączyć, czego nie mieszać i jak uniknąć błędów, które potrafią skrócić życie całego zestawu.
Najważniejsze rzeczy, które warto zapamiętać
- W układzie równoległym napięcie pozostaje takie samo, a pojemność się sumuje.
- Najlepiej łączyć identyczne akumulatory o tym samym napięciu, chemii, wieku i stanie naładowania.
- Równa długość przewodów, bezpieczniki przy każdym plusie i sensowny punkt poboru prądu robią ogromną różnicę.
- Przy dużych różnicach napięcia przed spięciem mogą pojawić się bardzo wysokie prądy wyrównawcze.
- W wielu instalacjach lepsza jest szyna zbiorcza niż „łańcuchowe” łączenie jednego akumulatora za drugim.
Co zmienia układ równoległy w praktyce
Ja patrzę na ten temat bardzo prosto: jeśli potrzebujesz więcej pojemności przy tym samym napięciu, równoległe łączenie jest właściwym kierunkiem. Dwa akumulatory 12 V 100 Ah dadzą bank 12 V 200 Ah, czyli dłuższy czas pracy bez zmiany charakteru całej instalacji. To dlatego taki układ sprawdza się tam, gdzie urządzenia i przetwornice są projektowane pod jedno konkretne napięcie, a problemem staje się nie „za małe napięcie”, tylko zbyt krótki czas podtrzymania.
W praktyce najważniejsze jest to, że prąd rozkłada się między akumulatory, ale nie zawsze idealnie równo. Nierówności wynikają z oporu przewodów, stanu technicznego ogniw, ich temperatury i sposobu podłączenia. Dlatego ten sam zestaw może działać świetnie albo zacząć faworyzować jeden moduł tylko dlatego, że ktoś podpiął odbiornik do „pierwszego lepszego” bieguna.

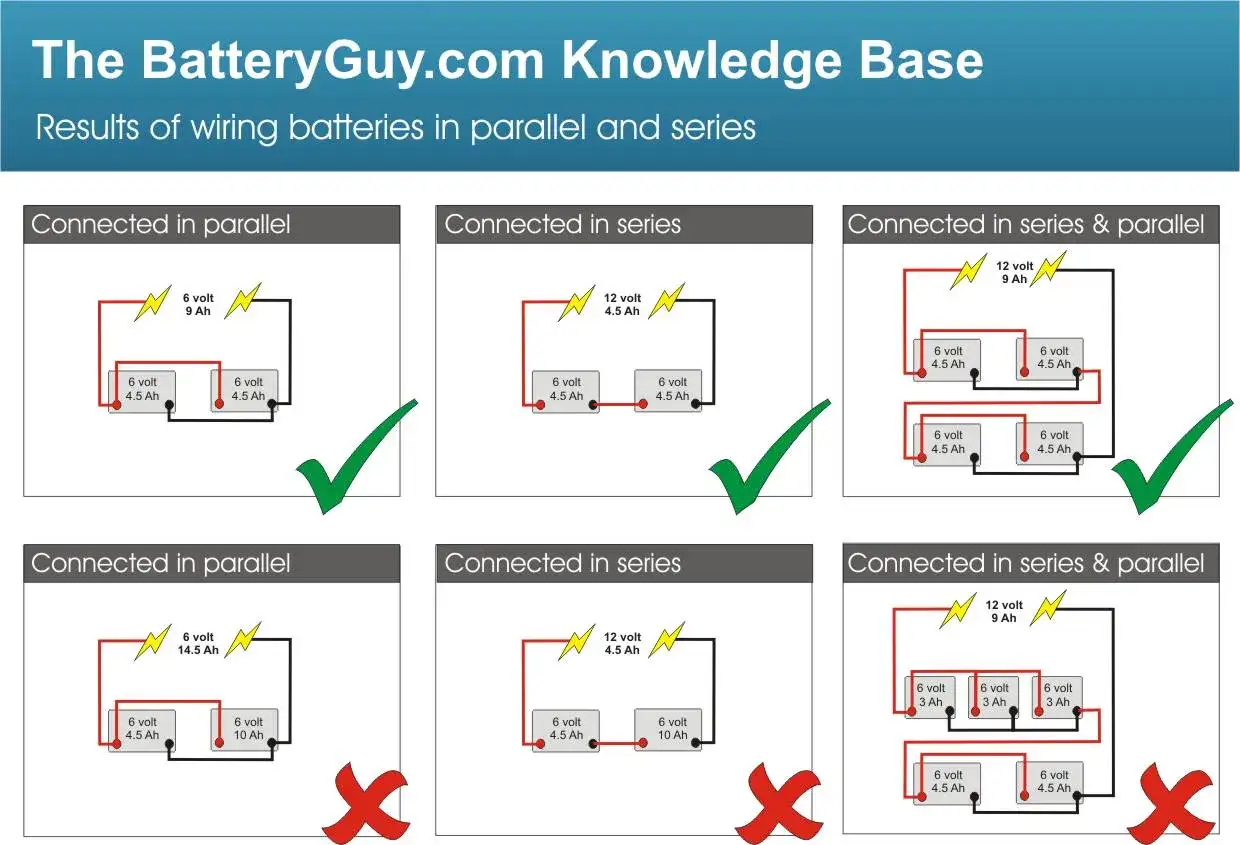

| Cecha | Układ równoległy | Układ szeregowy |
|---|---|---|
| Napięcie | Takie jak pojedynczego akumulatora | Sumuje się |
| Pojemność Ah | Sumuje się | Zostaje taka sama |
| Najczęstsze zastosowanie | Dłuższy czas pracy przy tym samym systemie | Gdy urządzenie wymaga wyższego napięcia |
| Typowe ryzyko | Nierówny rozkład prądu między gałęziami | Rozjazd napięć między bateriami w szeregu |
Jeśli ten punkt jest już jasny, następne pytanie brzmi zwykle: jak zrobić to tak, żeby bank nie pracował nierówno od pierwszego dnia. Właśnie od tego zaczynam w praktyce każdą instalację.
Jak zbudować równy i stabilny bank

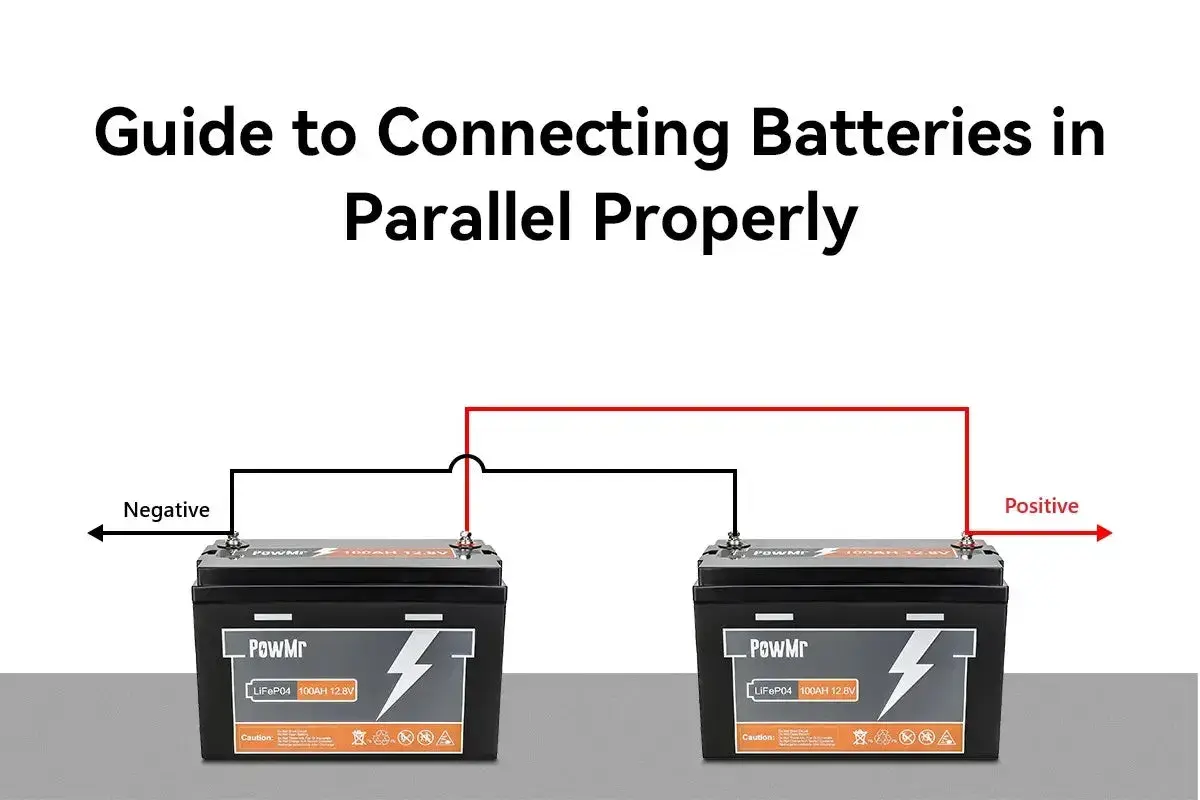

Najpewniejszy układ to taki, w którym każda gałąź ma jednakową drogę prądu. W praktyce oznacza to szynę zbiorczą albo połączenie diagonalne, a nie przypadkowe spinanie wszystkiego „po kolei”. Ja najczęściej wybieram busbary, bo porządkują instalację i ułatwiają późniejszą kontrolę.
- Najpierw wyrównuję stan naładowania wszystkich akumulatorów.
- Następnie sprawdzam, czy mają ten sam typ, napięcie i zbliżoną pojemność.
- Każdą gałąź łączę przewodem o tym samym przekroju i możliwie tej samej długości.
- Na dodatnim biegunie każdego akumulatora montuję osobny bezpiecznik.
- Pobór prądu prowadzę przez szynę zbiorczą albo połączenie diagonalne, żeby nie faworyzować jednej baterii.
To nie jest estetyczny detal, tylko warunek równomiernej pracy. Gdy jeden moduł dostaje wyższy prąd ładowania i rozładowania, szybciej się zużywa, a z czasem zaczyna ciągnąć cały bank w swoją stronę. Wtedy problem nie wygląda jak awaria jednego elementu, tylko jak „dziwnie słaby zestaw”, mimo że większość komponentów nadal jest sprawna.
Jeśli robię instalację od zera, wolę prosty układ z krótkimi odcinkami i czytelną geometrią niż efektowne, ale nierówne splątanie przewodów. Następny krok to dobór samych akumulatorów, bo tu najczęściej zaczynają się ukryte problemy.
Jakie akumulatory można łączyć razem
Najbezpieczniejsza zasada brzmi: łącz tylko to, co naprawdę do siebie pasuje. W idealnym świecie chodzi o ten sam model, tę samą chemię, ten sam wiek i podobny poziom zużycia. W realnych instalacjach bywa trochę elastyczności, ale im większa różnica między modułami, tym bardziej rośnie ryzyko nierównomiernego obciążenia.
| Cecha | Co polecam | Dlaczego to ważne |
|---|---|---|
| Chemia | Ten sam typ, np. AGM z AGM albo LiFePO4 z LiFePO4 | Różne chemie mają inne napięcia ładowania i inne zachowanie pod obciążeniem |
| Napięcie nominalne | Takie samo w każdym module | Inaczej pojawią się duże prądy wyrównawcze już przy samym łączeniu |
| Pojemność | Identyczna albo zgodna z zaleceniami producenta | Łatwiej utrzymać równy rozkład pracy |
| Wiek i zużycie | Jak najbardziej zbliżone | Stary moduł zwykle ogranicza cały bank |
| BMS | Zgodny z konfiguracją całego zestawu | Elektronika nadzorująca ładowanie i rozładowanie musi widzieć całość jako spójny układ |
W bankach litowych bywa większa tolerancja na rozbudowę niż w klasycznych zestawach kwasowych, ale nie traktowałbym tego jako zachęty do dowolnego mieszania modułów. Jeśli producent dopuszcza dołożenie kolejnego akumulatora, robi to zwykle pod konkretnymi warunkami: odpowiedni stan naładowania, zgodna wersja, właściwy BMS i poprawna procedura uruchomienia. Ja nie zakładam, że „jakoś się wyrówna” samo z siebie.
Szczególnie ostrożnie podchodzę do łączenia starego i nowego akumulatora. W teorii oba mogą mieć ten sam symbol na obudowie, ale w praktyce jeden jest już wyraźnie zużyty, a drugi świeży. Taki duet bardzo często kończy się tym, że słabszy element wyznacza rytm całego banku.
Kiedy zestaw jest dobrany, równie ważne stają się ładowanie i zabezpieczenia, bo to one decydują o żywotności układu.
Ładowanie i zabezpieczenia, które naprawdę robią różnicę
Ładowarka w układzie równoległym nie „widzi” sumy napięć, tylko nadal pracuje dla jednego systemu 12 V, 24 V albo 48 V. Zmienia się natomiast pojemność całego banku, więc rośnie czas ładowania albo wymagany prąd ładowarki. Przykładowo bank 12 V 200 Ah można ładować ładowarką 20 A, ale będzie to trwało zauważalnie dłużej niż przy 40 A, nawet jeśli wszystko jest technicznie poprawne.
Najważniejsze elementy, które sprawdzam, to:
- Bezpiecznik przy każdym plusie - najlepiej możliwie blisko bieguna, żeby awaria jednej gałęzi nie zamieniła się w pożar przewodu.
- Równa długość przewodów - każda bateria powinna mieć możliwie taką samą drogę do szyny zbiorczej.
- Ten sam przekrój kabli - różne przekroje zmieniają opór, a więc i rozkład prądu.
- Właściwe ustawienia ładowarki - dobrane do chemii, nie do „jakiegoś 12-woltowego akumulatora”.
- BMS w systemach litowych - to elektronika, która pilnuje ładowania, rozładowania i temperatury.
Równie ważny jest moment łączenia. Jeśli moduły mają różne napięcia, może popłynąć gwałtowny prąd wyrównawczy, czyli taki, który próbuje natychmiast zbliżyć je do wspólnego poziomu. To nie jest rzecz, którą chcę zostawiać przypadkowi. Ja wolę najpierw naładować akumulatory osobno, a dopiero potem spinać je w bank.
W dużych instalacjach szczególnie liczy się geometria połączeń. Szyna zbiorcza lub połączenie diagonalne pomaga utrzymać podobny spadek napięcia w każdej gałęzi. Zwykłe „podpięcie do pierwszego lepszego końca” działa najgorzej, bo jedna bateria zaczyna robić za główny magazyn, a druga tylko „dopowiadać” resztę.
Gdy to już działa, najłatwiej popełnić błędy, które z zewnątrz wyglądają niegroźnie. I właśnie one najczęściej skracają życie całego banku.
Najczęstsze błędy, które skracają życie banku
Tu nie ma wielkiej filozofii, ale są powtarzalne pomyłki, które widzę wyjątkowo często. Dobra wiadomość jest taka, że większości z nich można uniknąć jeszcze przed pierwszym uruchomieniem.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Nierówne przewody | Jedna gałąź pracuje ciężej, druga lżej | Użyj identycznej długości i przekroju przewodów |
| Mieszanie nowych i mocno zużytych akumulatorów | Cały bank zaczyna zachowywać się jak najsłabszy moduł | Dobieraj elementy o podobnym wieku i stanie |
| Brak bezpieczników na poszczególnych gałęziach | W razie zwarcia rośnie ryzyko uszkodzenia przewodów i akumulatora | Montuj zabezpieczenie przy każdym plusie |
| Łączenie przy dużej różnicy napięć | Pojawia się silny prąd wyrównawczy | Najpierw wyrównaj stan naładowania |
| Podłączanie odbiornika do jednego skrajnego modułu | Prąd nie rozkłada się równo | Stosuj busbary albo połączenie diagonalne |
Jeden z najbardziej podstępnych błędów polega na tym, że instalacja na początku działa poprawnie, więc człowiek zakłada, że wszystko jest dobrze. Tymczasem bank po prostu jeszcze nie pokazał różnic. Po kilku cyklach ładowania i rozładowania wychodzi, który akumulator był bardziej obciążany i który zaczyna szybciej tracić pojemność.
Jeżeli po tej liście nadal zastanawiasz się, czy w twoim przypadku nie lepiej zmienić samą architekturę systemu, warto spojrzeć na wybór konfiguracji szerzej.
Kiedy lepiej wybrać inną konfigurację niż układ równoległy
Nie każda instalacja musi iść w stronę równoległego rozbudowywania banku. Czasem lepszym ruchem jest większy pojedynczy akumulator, a czasem układ szeregowy, jeśli urządzenie wymaga wyższego napięcia. Ja traktuję to jako decyzję o kompromisie, nie o „lepszym” czy „gorszym” rozwiązaniu.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Potrzebujesz dłuższego czasu pracy przy tym samym napięciu | Układ równoległy | Zwiększasz pojemność bez zmiany napięcia |
| Urządzenie wymaga wyższego napięcia | Układ szeregowy | To napięcie sumuje się do wymaganej wartości |
| Masz bardzo duże prądy i długie przewody | Wyższe napięcie systemowe | Niższy prąd oznacza mniejsze straty i łatwiejszy dobór kabli |
| Chcesz możliwie prostego serwisu i małej liczby połączeń | Pojedynczy większy akumulator | Mniej punktów styku to zwykle mniej potencjalnych problemów |
W systemach mobilnych i półprofesjonalnych bardzo często wygrywa prostota. Jeden duży, porządny akumulator potrafi być praktyczniejszy niż kilka mniejszych spiętych w bank, zwłaszcza jeśli użytkownik nie chce co sezon sprawdzać napięć, bezpieczników i symetrii kabli. Z drugiej strony, jeśli potrzebujesz elastyczności i łatwej rozbudowy, dobrze zrobiony układ równoległy ma sens i jest wygodny w obsłudze.
Został ostatni etap: szybka kontrola przed pierwszym uruchomieniem, bo właśnie ona wyłapuje większość problemów, zanim przerodzą się w kosztowną awarię.
Ostatni przegląd przed uruchomieniem banku
Przed włączeniem instalacji robię krótki, ale bardzo konkretny przegląd. To zajmuje kilka minut, a potrafi oszczędzić wiele godzin szukania błędu.
- Sprawdzam napięcie każdego akumulatora osobno.
- Porównuję, czy wszystkie moduły mają ten sam typ i zbliżony poziom naładowania.
- Kontroluję polaryzację każdego połączenia.
- Upewniam się, że bezpieczniki są zamontowane tam, gdzie trzeba.
- Patrzę, czy wszystkie przewody mają podobną długość i odpowiedni przekrój.
- Sprawdzam dokręcenie zacisków i brak luzów na konektorach.
- W systemach litowych weryfikuję ustawienia BMS i ładowarki.
Jeśli miałbym zostawić tylko jedną zasadę, byłaby banalna, ale skuteczna: identyczne moduły, symetryczne okablowanie i sensowne zabezpieczenia. Wtedy równoległy bank nie jest „kombinacją kabli”, tylko przewidywalnym sposobem na zwiększenie pojemności bez zmiany napięcia. I właśnie tak powinien działać dobrze zaprojektowany zestaw akumulatorów.
