W układach zasilania awaryjnego, fotowoltaice, kamperach i prostych magazynach energii najczęściej nie brakuje samego akumulatora, tylko odpowiedniego napięcia. Połączenie szeregowe akumulatorów pozwala podnieść napięcie zestawu bez zmiany pojedynczych modułów, ale tylko wtedy, gdy robi się to z głową. W tym tekście pokazuję, jak działa taki układ, co się sumuje, jakie błędy najczęściej psują instalację i kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze zasady, które warto znać przed złożeniem zestawu
- W szeregu sumuje się napięcie, a pojemność w amperogodzinach pozostaje taka sama.
- Jeśli potrzebujesz 24 V lub 48 V, szereg jest naturalnym sposobem budowy banku akumulatorów.
- Łącz ze sobą tylko akumulatory o tej samej chemii, zbliżonej pojemności i możliwie podobnym stanie naładowania.
- W instalacjach litowych szczególnie ważne są BMS i wyrównanie napięć przed pierwszym połączeniem.
- Błędy w polaryzacji, doborze ładowarki i jakości połączeń zwykle kosztują więcej niż sam zestaw kabli.
- Jeżeli potrzebujesz jednocześnie większego napięcia i większej pojemności, zwykle lepszy będzie układ mieszany niż sam szereg.
Na czym polega układ szeregowy i kiedy ma sens
W układzie szeregowym łączę plus jednego akumulatora z minusem następnego. Dzięki temu napięcia kolejnych elementów dodają się do siebie, a odbiornik dostaje wyższe napięcie robocze. To podstawowy sposób budowania zestawów 24 V, 36 V czy 48 V z pojedynczych modułów 12 V albo 6 V.
Najważniejsza rzecz, którą początkujący mylą najczęściej, jest bardzo prosta: pojemność Ah nie rośnie. Jeśli dwa akumulatory 12 V 100 Ah połączysz szeregowo, dostaniesz 24 V 100 Ah, a nie 24 V 200 Ah. Rośnie natomiast energia wyrażona w Wh, bo liczysz ją jako napięcie razy pojemność. W praktyce to oznacza, że układ może zasilić urządzenie wymagające wyższego napięcia, ale nie wydłuży czasu pracy tak, jak zrobiłby to zestaw równoległy.
Co się sumuje, a co zostaje bez zmian
W szeregu zmieniają się przede wszystkim trzy rzeczy: napięcie całego banku, napięcie ładowania oraz wymagania wobec ładowarki i odbiornika. Z kolei prąd płynący przez cały string pozostaje taki sam jak przez pojedynczy element, dlatego najsłabszy akumulator ogranicza cały zestaw. To właśnie dlatego układ szeregowy działa dobrze tylko wtedy, gdy wszystkie sztuki są do siebie naprawdę podobne.
Gdzie taki układ sprawdza się najlepiej
Najczęściej widzę go w instalacjach, które mają pracować na 24 V albo 48 V, bo wyższe napięcie pozwala ograniczyć prądy, a przez to zmniejszyć straty na przewodach. Dobrze pasuje do inwerterów, UPS-ów, napędów mobilnych, łodzi, kamperów i magazynów energii, w których projekt od początku zakłada wyższe napięcie pracy. Gdy rozumiemy tę logikę, dużo łatwiej policzyć, czy dany zestaw rzeczywiście spełni wymagania urządzenia, które chcemy zasilić.
Jak policzyć parametry całego zestawu
Tu nie ma miejsca na zgadywanie. Ja zawsze zaczynam od dwóch liczb: napięcia nominalnego jednego akumulatora i jego pojemności. Potem sprawdzam, jakie napięcie ma mieć cały układ, a dopiero później dobieram liczbę sztuk w szeregu. Jeśli dołożysz kolejne elementy bez tego prostego rachunku, bardzo łatwo kupić coś, co nie pasuje do ładowarki, falownika albo urządzenia końcowego.
| Układ | Napięcie całego banku | Pojemność banku | Praktyczny efekt |
|---|---|---|---|
| 2 × 12 V 100 Ah | 24 V | 100 Ah | Typowy zestaw do systemów 24 V |
| 4 × 12 V 100 Ah | 48 V | 100 Ah | Rozwiązanie do instalacji o wyższym napięciu i mniejszych prądach |
| 2 × 6 V 200 Ah | 12 V | 200 Ah | Klasyczny układ tam, gdzie liczy się większa energia przy standardowym napięciu |
Jeśli chcesz porównywać zestawy rzetelnie, nie patrz wyłącznie na Ah. Watogodziny, czyli Wh, lepiej opisują faktyczną ilość energii. Dla przykładu dwa akumulatory 12 V 100 Ah dają razem około 2400 Wh energii użytecznej nominalnie, bo 24 V × 100 Ah = 2400 Wh. Jeden 12 V 100 Ah ma około 1200 Wh. To drobna różnica tylko na papierze, ale w realnym projekcie oznacza dokładnie dwa razy większy potencjał energetyczny przy wyższym napięciu pracy.
Właśnie tutaj wychodzi też różnica między napięciem a pojemnością. Jeśli odbiornik potrzebuje 24 V, to połączenie dwóch 12-voltowych akumulatorów w szeregu jest logiczne. Jeśli natomiast celem jest dłuższy czas pracy przy tym samym napięciu, wtedy sam szereg nie wystarczy. Do tego dochodzi już układ równoległy albo mieszany, o czym piszę niżej.
Jak połączyć akumulatory krok po kroku bezpiecznie
W praktyce najważniejsze są trzy rzeczy: zgodność parametrów, porządna polaryzacja i kontrola napięcia po złożeniu zestawu. Samo skręcenie przewodów nie wystarczy, bo źle przygotowany bank potrafi zachowywać się poprawnie tylko przez kilka pierwszych cykli, a potem zaczynają się problemy z ładowaniem i rozładowaniem. Dlatego ja podchodzę do montażu zawsze w tej samej kolejności.
- Wyłącz wszystkie źródła ładowania i odłącz odbiorniki od instalacji.
- Sprawdź, czy wszystkie akumulatory mają ten sam typ, napięcie nominalne i zbliżoną pojemność.
- Naładuj je do podobnego poziomu przed montażem. Przy litowych pakietach to szczególnie ważne.
- Ustaw elementy fizycznie tak, aby połączenia były możliwie krótkie i czytelne.
- Połącz plus pierwszego akumulatora z minusem drugiego, a dalej powtarzaj ten sam schemat.
- Wolne końce zestawu to początek i koniec całego stringu. To z nich wyprowadzasz zasilanie do odbiornika lub ładowarki.
- Zmierz miernikiem napięcie całego banku, zanim podłączysz go do elektroniki.
- Sprawdź, czy ładowarka, regulator lub inwerter są ustawione na właściwe napięcie pracy.
Warto też pamiętać o jakości złącz. Luźne śruby, utlenione końcówki i zbyt cienkie przewody potrafią podnieść opór połączenia, a wtedy rosną straty i grzanie. Przy większych bankach nie oszczędzam na końcówkach oczkowych, a dokręcenie robię zgodnie z zaleceniami producenta, nie na wyczucie. To prosty detal, ale właśnie on często decyduje o trwałości całej instalacji.
Jeżeli w projekcie pojawia się więcej niż dwa akumulatory, szczególnie w systemach litowych, zwracam jeszcze uwagę na wyrównanie napięć przed pierwszym uruchomieniem. Bez tego jeden element może szybciej osiągać graniczne napięcie ładowania albo rozładowania, a wtedy cały string zaczyna się rozjeżdżać. To naturalny moment, żeby przejść do pytania, jakich akumulatorów w ogóle nie powinno się ze sobą łączyć.
Jakich akumulatorów nie łączyć w jednym szeregu
Najkrótsza odpowiedź brzmi: nie łączę przypadkowych sztuk. Jeśli akumulatory mają różną chemię, różne pojemności, różny wiek albo inny stan zużycia, układ będzie pracował nierówno. W szeregu nie ma miejsca na „mniej więcej pasuje”, bo słabszy element ogranicza wszystkie pozostałe.
Różna chemia i różne parametry
Nie mieszam AGM z żelowym, rozruchowego z trakcyjnym ani klasycznego kwasowo-ołowiowego z LiFePO4. Każda technologia ma inne napięcia ładowania, inne zachowanie pod obciążeniem i inną tolerancję na głębokie rozładowanie. To oznacza, że nawet jeśli dwa akumulatory na tabliczce mają „to samo 12 V”, w praktyce mogą pracować zupełnie inaczej.
Unikam też łączenia sztuk o wyraźnie różnej pojemności. W szeregu prąd jest wspólny, więc mniejszy akumulator szybciej dojdzie do granicy pracy. W efekcie bank nie wykorzysta swoich możliwości, a do tego przyspieszy zużycie słabszego elementu. To samo dotyczy akumulatorów starych i nowych, bo różnice w oporze wewnętrznym i charakterystyce ładowania bardzo szybko wychodzą na wierzch.
Przeczytaj również: Pojemność baterii w elektryku: Jak wybrać idealną do Twoich potrzeb?
LiFePO4 i rola BMS
W pakietach litowych szczególnie ważny jest BMS, czyli system zarządzania baterią. Pilnuje on napięć, temperatury i bezpieczeństwa pracy. Jeżeli producent dopuszcza łączenie pakietów w szereg, traktuję to jako warunek konieczny, a nie sugestię. W praktyce oznacza to też sprawdzenie, ile modułów wolno połączyć i czy potrzebny jest dodatkowy balanser, czyli układ wyrównujący napięcia między ogniwami lub pakietami.
Przy litowych bankach ma znaczenie także stan naładowania przed montażem. Jeśli jeden moduł jest wyraźnie bardziej rozładowany od drugiego, cała instalacja może od początku pracować nierówno. Dlatego przed pierwszym połączeniem wyrównuję poziom naładowania wszystkich sztuk, a potem kontroluję napięcie po złożeniu zestawu. To nie jest nadmiar ostrożności, tylko realna ochrona przed problemami, które później trudno diagnozować.
Jeśli mam to ująć praktycznie, zasada jest prosta: im bardziej wymagająca chemia akumulatora, tym mniej miejsca na przypadek. A to prowadzi już do ostatniego ważnego wyboru, czyli odpowiedzi na pytanie, czy szereg w ogóle jest najlepszą metodą dla danego projektu.
Szeregowe, równoległe czy układ mieszany
W instalacjach bateryjnych wybór nie sprowadza się do samego „tak” albo „nie”. Czasem potrzebujesz wyższego napięcia, czasem większej pojemności, a czasem obu tych rzeczy naraz. Wtedy porównuję trzy warianty i wybieram ten, który najlepiej pasuje do odbiornika, ładowarki i przewidzianego obciążenia.
| Układ | Co się zmienia | Plusy | Ograniczenia | Kiedy wybieram |
|---|---|---|---|---|
| Szeregowy | Rośnie napięcie | Mniejsze prądy, prosty sposób na 24 V lub 48 V | Pojemność Ah bez zmian, wymaga zgodnych akumulatorów | Gdy urządzenie wymaga wyższego napięcia |
| Równoległy | Rośnie pojemność i wydajność prądowa | Dłuższy czas pracy przy tym samym napięciu | Trzeba pilnować przekrojów przewodów i wyrównania | Gdy napięcie ma pozostać bez zmian |
| Mieszany | Rośnie i napięcie, i pojemność | Największa elastyczność projektowa | Największa złożoność i największa wrażliwość na błędy | Gdy trzeba zbudować większy bank energii |

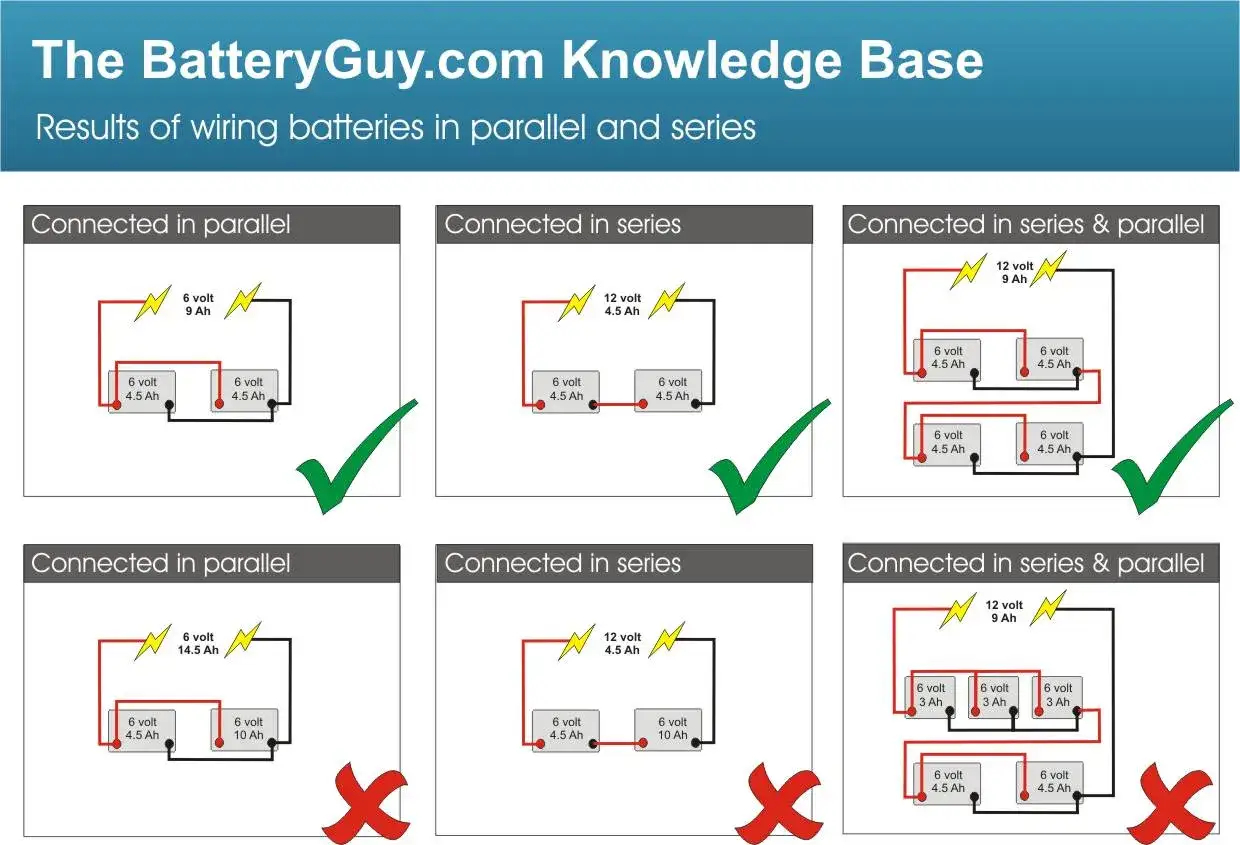

W praktyce układ mieszany opisuje się skrótami typu 2S2P albo 4S2P. Pierwsza liczba mówi, ile akumulatorów jest połączonych szeregowo w jednym stringu, druga pokazuje liczbę takich stringów połączonych równolegle. To rozwiązanie ma sens dopiero wtedy, gdy wszystkie grupy są naprawdę identyczne. Jeśli nie są, problem wraca ze zdwojoną siłą, bo błędy z jednej gałęzi zaczynają obciążać całą resztę.
Ja zwykle wybieram prostszy układ, jeśli tylko spełnia wymagania urządzenia. Im mniej połączeń, tym mniej punktów awarii. Jeśli jednak projekt wymaga zarówno wyższego napięcia, jak i większej pojemności, układ mieszany jest rozsądnym kompromisem, o ile cały bank zostanie dobrze zbalansowany i prawidłowo zabezpieczony. To prowadzi do ostatniej rzeczy, którą sprawdzam zawsze przed uruchomieniem.
Co sprawdzam przed pierwszym uruchomieniem instalacji
Przed podaniem zasilania robię krótką kontrolę końcową. To moment, w którym najłatwiej wychwycić błąd bez kosztownych konsekwencji. W praktyce sprawdzam trzy obszary: zgodność elektryczną, mechanikę połączeń i ustawienia urządzeń współpracujących z bankiem.
- Mierzę napięcie każdego akumulatora osobno i całego stringu jako całości.
- Weryfikuję polaryzację na wyjściu banku, zanim podepnę ładowarkę lub inwerter.
- Sprawdzam, czy bezpiecznik i przewody są dobrane do realnego prądu pracy, a nie tylko do „mniej więcej” podobnej instalacji.
- Kontroluję, czy ładowarka ma właściwy profil dla danej chemii, na przykład AGM, żelowej albo litowej.
- Obserwuję pierwsze cykle pracy, bo wtedy najlepiej widać nierówne nagrzewanie, spadki napięcia i błędy BMS.
Jeśli miałbym zostawić jedną praktyczną radę, to tę: nie traktuj szeregu jak prostego sposobu na „więcej mocy”. To przede wszystkim sposób na inne napięcie pracy, a dopiero w drugiej kolejności element większego projektu energetycznego. Gdy dobierzesz akumulatory do siebie, ustawisz poprawne parametry ładowania i sprawdzisz połączenia miernikiem, taki zestaw działa przewidywalnie i długo. Jeśli chcesz, w kolejnym kroku mogę przygotować też praktyczny schemat 2x12 V na 24 V albo porównanie szeregu z połączeniem równoległym na konkretnych przykładach.
