Instalacja elektryczna w domu działa poprawnie tylko wtedy, gdy każdy jej fragment ma jasno wyznaczoną rolę. Jednym z takich elementów jest zabezpieczenie przedlicznikowe, czyli ochrona, która wyznacza granicę między siecią operatora a instalacją po stronie budynku. Poniżej wyjaśniam, gdzie dokładnie się znajduje, jak działa, kiedy wybija i kiedy sama wymiana bezpiecznika nie wystarczy, bo problem leży w zbyt małej mocy przyłącza.
Najważniejsze informacje o ochronie przed licznikiem
- To element po stronie operatora, zwykle plombowany i niedostępny do samodzielnej ingerencji.
- Chroni przed przeciążeniem i zwarciem, ale nie zastępuje ochrony przeciwprzepięciowej.
- Częste wyłączenia zwykle oznaczają zbyt duże obciążenie albo problem w instalacji.
- Zwiększenie mocy wymaga kontaktu z operatorem i często złożenia wniosku o warunki przyłączenia.
- Przy modernizacji domu warto od razu sprawdzić fazy, moc, WLZ i planowane urządzenia.
Czym jest i gdzie się znajduje przedlicznikowy bezpiecznik
W dokumentacji operatorów ten element występuje jako najbliższe zabezpieczenie od strony sieci, ustawione przed licznikiem energii i zamknięte w obudowie przeznaczonej do plombowania. Ja patrzę na niego jak na techniczną granicę odpowiedzialności: od tej strony, która zasila budynek, odpowiada operator, a od strony mieszkania zaczyna się instalacja właściciela. W praktyce spotkasz go w złączu, szafce licznikowej albo w przedziale pomiarowym, razem z licznikiem i listwami przyłączeniowymi.
Układ pomiarowo-rozliczeniowy to po prostu licznik i elementy, na podstawie których rozlicza się zużytą energię. Właśnie dlatego wszystko, co znajduje się po tej stronie, ma być dostępne dla służb technicznych, ale nie dla przypadkowego użytkownika.
| Element | Po czyjej stronie | Rola |
|---|---|---|
| Bezpiecznik przed licznikiem | Operator | Chroni przyłącze i ogranicza pobór mocy |
| Licznik energii | Operator | Rozlicza zużycie energii |
| Zabezpieczenia zalicznikowe | Odbiorca | Chronią obwody w domu |
Kiedy widzi się ten podział, łatwiej zrozumieć, jak działa sama ochrona i dlaczego nie każdy element można traktować tak samo. To prowadzi do pytania, jakie rozwiązania stosuje się w praktyce i co one właściwie robią.
Jak działa i jakie rozwiązania spotyka się najczęściej

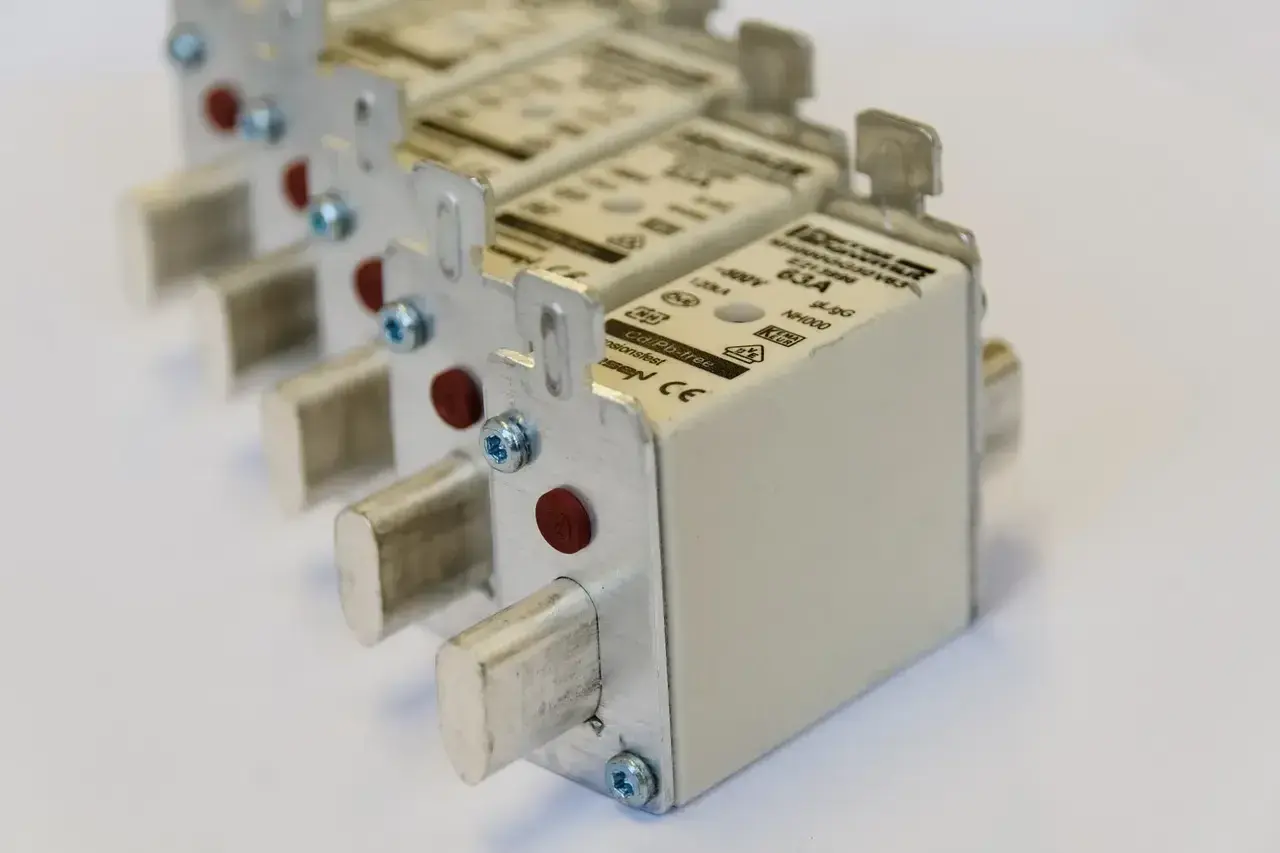

Od strony elektrycznej zadanie jest proste: gdy pobór prądu przekracza dopuszczalny poziom albo pojawia się zwarcie, zabezpieczenie ma odciąć zasilanie, zanim ucierpi przyłącze lub instalacja. Nie jest to jednak ochrona przeciwprzepięciowa, więc jeśli chcesz zabezpieczyć sprzęt przed skokami napięcia po burzy, potrzebny jest osobny ogranicznik przepięć w rozdzielnicy. W praktyce rozwiązania różnią się zależnie od operatora i typu złącza: spotyka się wkładki topikowe, wyłączniki nadprądowe oraz warianty selektywne; w standardzie PGE Dystrybucji dla złączy pomiarowych wskazano wyłącznik nadprądowy o charakterystyce C, zamknięty w osłonie przystosowanej do plombowania.
- Przeciążenie oznacza zbyt duży pobór przez dłuższy czas, na przykład wtedy, gdy pracują jednocześnie płyta grzewcza, czajnik i piekarnik.
- Zwarcie to nagły, bardzo duży skok prądu, który zabezpieczenie ma odciąć natychmiast.
- Selektywność oznacza, że powinien zadziałać najbliższy element ochrony, a nie cały dom naraz.
- Charakterystyka C daje większą tolerancję na krótkie prądy rozruchowe niż typ B, dlatego bywa dobrym wyborem przy urządzeniach z silnikami.
| Rozwiązanie | Co daje | Ograniczenie |
|---|---|---|
| Wkładka topikowa | Prosta konstrukcja i dobra zdolność wyłączania | Po zadziałaniu wymaga wymiany elementu |
| Wyłącznik nadprądowy | Jasne działanie i łatwiejsza diagnostyka | Musi być dobrze dobrany do standardu operatora |
| Wyłącznik selektywny | Lepiej znosi chwilowe skoki obciążenia | Nie rozwiązuje problemu zbyt małej mocy |
W praktyce nie chodzi więc o to, żeby ten element nigdy nie reagował, tylko żeby reagował wtedy, kiedy naprawdę trzeba. Skoro wiemy już, jak pracuje, warto sprawdzić, kto może przy nim cokolwiek zrobić, a kto powinien trzymać ręce z daleka.
Kto odpowiada za ten element i czego nie wolno robić samemu
Tu nie ma dużego pola do improwizacji. Jak przypomina TAURON Dystrybucja, zasilania nie wolno wyłączać na tym zabezpieczeniu, bo odcina się wtedy również licznik i część infrastruktury należącą do operatora. Zwykłe wyłączenie domu na dłuższy czas robi się przez obwody po stronie instalacji odbiorcy, czyli bez grzebania przy elemencie zaplombowanym.| Co można zrobić samemu | Co trzeba zgłosić |
|---|---|
| Wyłączyć obwody zalicznikowe w domu | Awarię po stronie przed licznikiem |
| Sprawdzić, czy nie przeciążono gniazd i przedłużaczy | Wybity plombowany element |
| Wezwać elektryka do własnej rozdzielnicy | Uszkodzoną plombę albo brak zasilania licznika |
Ja rozdzielam to bardzo prosto: wszystko, co jest po stronie mieszkania, może sprawdzić elektryk z uprawnieniami; wszystko, co jest po stronie operatora, wymaga zgłoszenia. Taki podział nie jest biurokracją dla zasady, tylko realnym zabezpieczeniem przed błędem i porażeniem. Kiedy ta granica jest jasna, dużo łatwiej zrozumieć, dlaczego zabezpieczenie czasem wybija.
Dlaczego wyłącza zasilanie i jak rozpoznać, że problemem jest za mała moc
Najczęściej wyłączenie nie jest przypadkiem, tylko skutkiem zbyt dużego obciążenia. W domu jednorodzinnym wystarczy czasem czajnik, piekarnik i płyta indukcyjna uruchomione jednocześnie, żeby jednofazowe przyłącze 1x25 A zaczęło się bronić, bo daje ono w przybliżeniu tylko 5,75 kW. Inna sytuacja to prąd rozruchowy silnika, sprężarki albo pompy - wtedy zadziałać może nawet poprawnie dobrany aparat, który po prostu widzi chwilowy skok ponad swój próg.| Objaw | Najczęstsza przyczyna | Co robię najpierw |
|---|---|---|
| Wyłącza po włączeniu wielu urządzeń | Przeciążenie | Rozkładam obciążenie i sprawdzam sumę mocy |
| Wyłącza przy starcie jednego sprzętu | Prąd rozruchowy | Sprawdzam dobór aparatu i sam sprzęt |
| Wyłącza losowo | Usterka urządzenia albo instalacji | Wzywam elektryka |
| Wyłącza mimo małego poboru | Problem z aparatem, zaciskiem albo przyłączem | Zgłaszam awarię do operatora |
Jeśli pojawia się zapach spalenizny, iskrzenie albo nagrzewanie obudowy, nie szukam dalej na własną rękę. Najpierw bezpiecznie odłączam obwody po stronie domu, a potem wzywam elektryka lub pogotowie energetyczne. Jeżeli problem wraca regularnie, to zwykle nie jest kwestia „złego bezpiecznika”, tylko zbyt małej rezerwy mocy w całym układzie.
Jak zwiększyć moc przyłączeniową bez zbędnych przeróbek
Tu zaczyna się najważniejsza część dla właściciela domu, który planuje indukcję, pompę ciepła, klimatyzację albo ładowarkę do auta. Sama wymiana ochrony przed licznikiem nie załatwia sprawy, bo najpierw trzeba sprawdzić, jaka jest moc przyłączeniowa i czy przyłącze w ogóle pozwala na większy pobór. W uproszczeniu moc trzeba policzyć razem z fazami, bo 1x16 A to około 3,7 kW, 1x25 A około 5,75 kW, 3x16 A około 11 kW, 3x25 A około 17,3 kW, a 3x32 A około 22,1 kW - to wartości orientacyjne, ale bardzo dobrze pokazują skalę.
| Układ | Przybliżona moc | Co to zwykle oznacza w domu |
|---|---|---|
| 1x16 A | ok. 3,7 kW | Małe mieszkanie i ograniczone obciążenie |
| 1x25 A | ok. 5,75 kW | Niewielki zapas, szybko robi się ciasno |
| 3x16 A | ok. 11 kW | Lepszy start dla domu z większą liczbą urządzeń |
| 3x25 A | ok. 17,3 kW | Rozsądny wariant przy nowoczesnym domu |
| 3x32 A | ok. 22,1 kW | Większy zapas dla pompy ciepła, EV i kuchni elektrycznej |
Na etapie formalnym składa się wniosek do operatora o zmianę warunków przyłączenia albo zwiększenie mocy. Jeśli sieć i istniejące przyłącze mają zapas, procedura bywa prosta, ale przy większym skoku mocy może dojść do wymiany lub przebudowy przyłącza. Właśnie dlatego lubię działać odwrotnie niż robi to wielu inwestorów: najpierw bilans mocy, potem zakupy.
- Spisuję urządzenia, które mogą działać jednocześnie.
- Sprawdzam, czy mam układ jednofazowy czy trójfazowy.
- Porównuję wynik z obecną mocą umowną.
- Składam wniosek do operatora, jeśli trzeba podnieść parametry.
- Po akceptacji zlecam dostosowanie instalacji elektrykowi.
Przy takiej modernizacji najłatwiej jednak popełnić kilka prostych błędów, które później kosztują czas i nerwy.
Najczęstsze błędy przy modernizacji domu
| Błąd | Dlaczego szkodzi | Lepsze podejście |
|---|---|---|
| Mylenie mocy przyłączeniowej z mocą umowną | Powoduje złe założenia przy doborze urządzeń | Sprawdzić oba parametry osobno |
| Dobór pod jedno urządzenie zamiast pod sumę obciążeń | Dom wyłącza się wtedy, gdy pracuje kilka sprzętów naraz | Policzyć jednoczesny pobór, a nie katalogowe maksima |
| Ignorowanie liczby faz | Jedna faza szybko się zapycha | Przy większych odbiornikach rozważyć 3 fazy |
| Zakładanie, że mocniejszy bezpiecznik wszystko naprawi | Może ukryć problem, ale go nie rozwiąże | Najpierw diagnoza instalacji i przyłącza |
| Brak konsultacji z elektrykiem przed zakupem sprzętu | Grozi kosztownymi poprawkami po montażu | Sprawdzić projekt przed finalnym wyborem urządzeń |
Ja szczególnie pilnuję jeszcze jednego błędu: mieszania sprzętów „na teraz” z planami na przyszłość. Jeśli dziś działa tylko płyta i piekarnik, ale za pół roku ma dojść pompa ciepła albo ładowarka do samochodu, projekt warto robić z zapasem, a nie na granicy możliwości. To właśnie tu najczęściej rozjeżdża się teoria z praktyką.
Co sprawdzam przed remontem, pompą ciepła albo ładowarką do auta
Przed remontem albo zakupem nowych urządzeń sprawdzam zawsze kilka rzeczy naraz: moc przyłączeniową, liczbę faz, stan rozdzielnicy, przekrój wewnętrznej linii zasilającej i miejsce na ewentualne dodatkowe aparaty. Jeśli te elementy są policzone wcześniej, dom lepiej znosi rozbudowę i nie kończy się to serią niepotrzebnych wyłączeń. Dobra instalacja nie ma działać „na styk” - ma zostawiać zapas na sprzęt, który dojdzie dopiero później.- czy obecna moc wystarczy na wszystkie urządzenia uruchomione jednocześnie,
- czy układ jednofazowy lub trójfazowy pasuje do planowanych sprzętów,
- czy rozdzielnica i przewody mają zapas,
- czy operator nie wymaga zmiany warunków przyłączenia,
- czy elektryk potwierdzi zgodność projektu z wymaganiami sieci.
Jeśli chcesz uniknąć sytuacji, w której dom wyłącza się dokładnie wtedy, gdy potrzebujesz pełnej mocy, planuj ten temat razem z instalacją, a nie po niej. Wtedy cała infrastruktura pracuje spokojniej, a codzienne używanie nowych urządzeń staje się po prostu przewidywalne.
