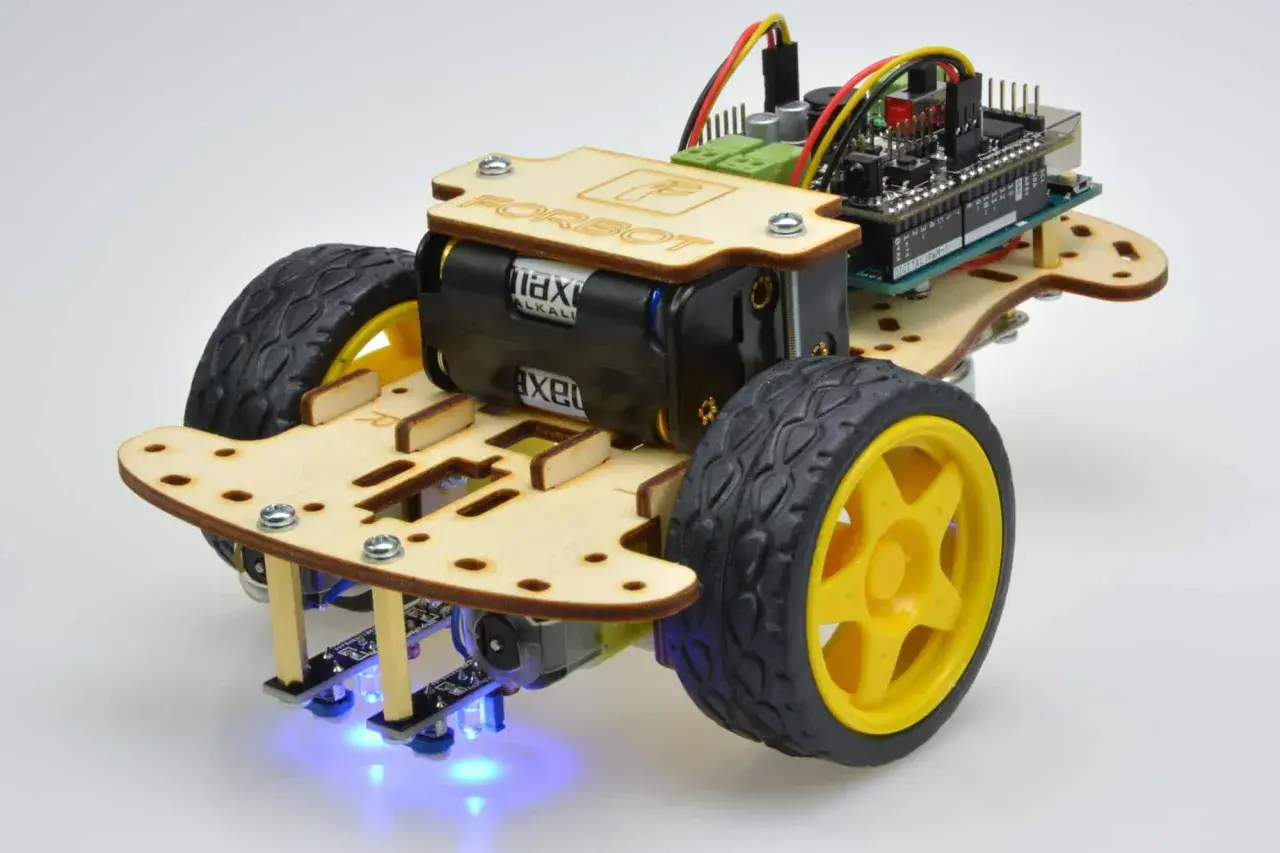

W elektronice chassis traktuję nie jak „blachę dookoła układów”, ale jak element, który porządkuje montaż, odprowadza ciepło i wpływa na bezpieczeństwo całego urządzenia. W praktyce to właśnie ta konstrukcja decyduje, czy sprzęt da się wygodnie serwisować, czy będzie odporny na zakłócenia i czy zmieści się w standardzie 19 cali. Dla projektanta, instalatora i użytkownika końcowego to temat dużo bardziej praktyczny, niż wygląda na pierwszy rzut oka.
Najważniejsze rzeczy, które trzeba wiedzieć o konstrukcji nośnej w elektronice
- To nie jest tylko obudowa - ta część sprzętu trzyma moduły, porządkuje okablowanie i często odpowiada za ekranowanie elektromagnetyczne.
- Najpopularniejszy standard w sprzęcie rackowym to 19 cali, czyli 482,6 mm szerokości, a wysokość liczy się w jednostkach U.
- 1U ma 44,45 mm, więc już na etapie zakupu albo projektu trzeba policzyć nie tylko elektronikę, ale też chłodzenie i złącza.
- Dobra konstrukcja ułatwia serwis, zmniejsza ryzyko przegrzewania i pomaga w spełnieniu wymagań EMC oraz bezpieczeństwa.
- Największe błędy to wybór po samych wymiarach, lekceważenie przepływu powietrza i mylenie masy obudowy z masą sygnałową.
Co oznacza ta konstrukcja w elektronice
W sprzęcie elektronicznym chodzi o fizyczny szkielet urządzenia: ramę, subrack, kasetę, obudowę albo kompletny stelaż, w którym montuje się płytki, zasilacze, moduły i złącza. To on przenosi obciążenia mechaniczne, utrzymuje geometrię całego układu i tworzy punkt odniesienia dla ekranowania oraz uziemienia. W praktyce różnica między „ładną skrzynką” a dobrze zaprojektowaną konstrukcją bywa ogromna, zwłaszcza gdy urządzenie ma pracować non stop.
Ja zwracam uwagę na to już na początku projektu, bo później najdroższe poprawki zwykle wynikają właśnie z mechaniki: brak miejsca na przewody, kolizja wentylatorów z modułami albo zbyt słabe mocowanie ciężkich elementów. W standardowych rozwiązaniach rackowych pomaga tu normalizacja wymiarów - IEC porządkuje m.in. fronty, subracks, szafy i same konstrukcje nośne w serii 19-calowej. Gdy rozumie się tę podstawę, łatwiej ocenić, które rozwiązanie pasuje do konkretnego sprzętu, bo różnice między typami są naprawdę duże.
Najczęstsze formy i gdzie mają sens
W elektronice nie ma jednego uniwersalnego typu. Inaczej projektuje się kasetę do aparatury pomiarowej, inaczej serwerowy moduł blade, a jeszcze inaczej prostą obudowę biurkową. Poniżej zestawiam formy, które spotyka się najczęściej.
| Typ | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Rack 19 cali | Serwery, switche, rejestratory, aparatura testowa | Standaryzacja i łatwy montaż w szafie | Wymaga dobrego planu chłodzenia i okablowania |
| Subrack | Systemy modułowe, automatyka, laboratoria | Wygodny dostęp do kart i złącz | Mniejsza ochrona niż w pełnej szafie |
| Obudowa desktopowa | Sprzęt biurkowy, prototypy, urządzenia audio | Łatwy serwis i prostsza integracja | Gorsza skalowalność przy rozbudowie |
| Blade / wielomodułowa | Infrastruktura IT, systemy o dużej gęstości | Wysoka upakowalność i szybka wymiana modułów | Wyższy koszt i większa zależność od backplane |
| Open frame | Prototypowanie, testy, stanowiska serwisowe | Świetny dostęp do podzespołów | Słaba ochrona mechaniczna i środowiskowa |
Jeśli ktoś myśli tylko o wysokości w U, łatwo się pomylić. 1U to 44,45 mm, 2U to 88,9 mm, a 4U to 177,8 mm, ale w realnym projekcie liczy się jeszcze wysokość złączy, promień gięcia przewodów, przestrzeń dla przepływu powietrza i miejsce na serwis. To właśnie dlatego dwa urządzenia o tym samym wymiarze zewnętrznym potrafią zachowywać się zupełnie inaczej. I tu płynnie przechodzimy do tego, co najczęściej decyduje o jakości całej konstrukcji, czyli chłodzenia, ekranowania i bezpieczeństwa.
Dlaczego ta konstrukcja wpływa na chłodzenie, ekranowanie i bezpieczeństwo
W dobrze zrobionym sprzęcie mechanika i elektronika nie są oddzielnymi światami. Rama prowadzi powietrze, odbiera ciepło z radiatorów, usztywnia moduły i pomaga w ograniczaniu emisji elektromagnetycznych. Jeśli obudowa jest zbyt miękka, źle wentylowana albo pełna przypadkowych szczelin, urządzenie może działać poprawnie tylko na stole testowym, a w szafie już nie.
W kontekście bezpieczeństwa ważny jest też punkt odniesienia dla masy i ekranowania. Keysight opisuje metalową obudowę jako element, który może jednocześnie chronić przed zakłóceniami i wspierać ochronę użytkownika, jeśli jest prawidłowo połączony z przewodem ochronnym. W praktyce oznacza to, że obudowa nie powinna być traktowana jako „dodatek kosmetyczny”, tylko jako część układu bezpieczeństwa i EMC. Dla urządzeń o większej gęstości mocy to często różnica między stabilną pracą a problemami z zakłóceniami, resetami i przegrzewaniem.
Warto też pamiętać o normach badających samą konstrukcję mechaniczną, a nie tylko elektronikę. IEC 61587-1 obejmuje puste obudowy, racki, subracki i chassis w warunkach wewnętrznych oraz podczas transportu, czyli dokładnie ten obszar, który zwykle ludzie lekceważą na początku. Gdy ta warstwa jest dopracowana, reszta projektu zwykle układa się znacznie łatwiej. Następny krok to już świadomy wybór konstrukcji pod konkretny scenariusz użycia.
Jak dobrać konstrukcję do projektu albo sprzętu
Jeśli miałbym uprościć cały proces do kilku decyzji, zacząłbym od pytań o zastosowanie, temperaturę pracy i dostęp serwisowy. Dopiero potem patrzyłbym na wygląd. To podejście oszczędza czas, bo wiele problemów wychodzi dopiero po złożeniu prototypu, kiedy poprawka kosztuje więcej niż rozsądny wybór na starcie.
- Sprawdź format montażu - czy potrzebujesz racka 19-calowego, obudowy desktopowej czy otwartego stelaża.
- Policz rezerwę przestrzeni - nie tylko dla płytek, ale też dla kabli, złączy, bezpieczników i przepływu powietrza.
- Oceń obciążenie termiczne - im większa gęstość mocy, tym ważniejsze są kanały powietrzne, perforacja i układ wentylatorów.
- Ustal wymagania EMC - szczelność, przewodzące uszczelki i sposób łączenia metalowych części robią realną różnicę.
- Nie pomijaj serwisu - dostęp od przodu, prowadnice, możliwość wymiany modułów bez demontażu całej szafy są bardzo praktyczne.
- Ustal margines na rozwój - jeśli sprzęt ma być rozbudowywany, lepiej od razu przewidzieć miejsce na kolejne moduły i lepsze zasilanie.
W przypadku urządzeń rackowych dobrym nawykiem jest też myślenie w kategoriach całego systemu, a nie pojedynczej skrzynki. Sama obudowa może być świetna, ale jeśli szafa jest zbyt ciasna albo przepływ powietrza blokują kable, efekt końcowy i tak będzie przeciętny. To prowadzi wprost do najczęstszych błędów, które widzę w praktyce najczęściej.
Najczęstsze błędy, które psują nawet dobry projekt
Najbardziej kosztowne wpadki zwykle nie wynikają z wielkich decyzji, tylko z małych zaniedbań na etapie mechaniki. Poniżej te, które spotykam najczęściej:
- Dobór wyłącznie po wymiarze - urządzenie pasuje do szafy, ale po podłączeniu kabli nie da się go normalnie serwisować.
- Ignorowanie przepływu powietrza - wentylator jest, ale powietrze krąży w niewłaściwą stronę albo zatrzymuje się na gęstych wiązkach przewodów.
- Przecenianie sztywności cienkiej blachy - przy ciężkich transformatorach, zasilaczach czy modułach front potrafi się odkształcić.
- Mylenie masy sygnałowej z masą obudowy - przypadkowe łączenie punktów odniesienia często kończy się pętlami masy i szumem.
- Brak planu na konserwację - jeśli trzeba rozebrać pół urządzenia, żeby wymienić jeden moduł, projekt jest po prostu niewygodny.
- Zbyt późne myślenie o EMC - ekranowanie dodane na końcu zwykle działa gorzej i kosztuje więcej niż rozwiązanie zaplanowane od początku.
W mojej ocenie właśnie tutaj najłatwiej odróżnić profesjonalny projekt od „działa, dopóki nikt go nie rusza”. Dobra konstrukcja nie musi być efektowna, ale ma być przewidywalna, odporna i łatwa w utrzymaniu. A kiedy te wymagania są spełnione, zostaje już tylko sensowne spojrzenie na to, co naprawdę warto sprawdzić przed decyzją.
Na koniec patrzę na trzy rzeczy, które ratują projekt przed poprawkami
Jeżeli porównuję dwa podobne rozwiązania, zwykle zaczynam od sztywności, termiki i dostępu serwisowego. To trzy obszary, które najczęściej przesądzają, czy sprzęt będzie przyjemny w eksploatacji, czy stanie się źródłem ciągłych obejść. W praktyce lepsza jest solidna, prosta konstrukcja niż efektowna obudowa, która wymaga kompromisów na każdym kroku.
- Sztywność i montaż - urządzenie nie powinno pracować mechanicznie pod ciężarem własnych modułów ani po kilku cyklach serwisowych.
- Termika - jeśli ciepło nie ma gdzie uciec, nawet dobry układ elektroniczny zacznie działać mniej stabilnie.
- Serwis i rozbudowa - dostęp do złącz, modułów i zasilania często okazuje się ważniejszy niż sam wygląd frontu.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: w elektronice najlepsza konstrukcja nośna to ta, której nie trzeba potem poprawiać, bo od początku dobrze wspiera montaż, chłodzenie, ekranowanie i bezpieczeństwo. To właśnie dlatego przy wyborze sprzętu zawsze patrzę dalej niż na samą obudowę - bo od tego zależy, czy urządzenie będzie po prostu działać, czy będzie działać dobrze przez lata.
