Magistrala canbus łączy w samochodzie sterowniki, czujniki i moduły wykonawcze tak, aby wymieniały dane szybko, przewidywalnie i bez nadmiaru okablowania. Dla elektroniki to temat bardzo praktyczny: chodzi nie tylko o definicję protokołu, ale też o priorytety ramek, topologię przewodów, diagnostykę usterek i to, kiedy klasyczna sieć CAN zaczyna być za ciasna. W tym tekście rozkładam temat na części, które realnie pomagają zrozumieć działanie układu i uniknąć typowych błędów.
Najważniejsze fakty o sieci CAN w elektronice samochodowej
- CAN to magistrala komunikacyjna łącząca ECU, czyli elektroniczne sterowniki różnych systemów auta.
- Transmisja jest priorytetowa i niedestrukcyjna - niższy identyfikator wygrywa arbitraż, ale nie niszczy wiadomości.
- Klasyczny CAN działa do 1 Mbit/s i w jednej ramce przenosi do 8 bajtów.
- CAN FD zwiększa ładowność do 64 bajtów, a CAN XL idzie dalej, nawet do 2048 bajtów i 20 Mbit/s w odpowiednich warunkach.
- Najczęstsze problemy w praktyce to zła terminacja, uszkodzony skrętka, błędna topologia odgałęzień i zakłócenia masy.
- Przy diagnozie często zaczynam od prostego pomiaru rezystancji - na wyłączonej magistrali prawidłowy wynik bywa blisko 60 Ω.
Czym jest magistrala CAN i dlaczego nadal ma znaczenie
Ja patrzę na CAN przede wszystkim jak na rozsądny kompromis między prostotą instalacji a odpornością na błędy. Zamiast ciągnąć osobny zestaw przewodów do każdego czujnika i każdego wykonawczego elementu, producent buduje wspólną sieć, w której moduły wymieniają komunikaty według ustalonych reguł. To właśnie dlatego CAN od lat trzyma się mocno w motoryzacji: jest przewidywalny, tani w implementacji i dobrze znosi trudne warunki elektryczne.
Najważniejsze jest to, że CAN nie działa jak klasyczna komunikacja punkt-punkt. Ramka nie jest kierowana do jednego odbiorcy po adresie urządzenia, tylko niesie identyfikator komunikatu, a każdy węzeł sam decyduje, czy ten komunikat go interesuje. W praktyce oznacza to mniej kabli, mniejszą masę instalacji i łatwiejsze dokładanie kolejnych funkcji. Z mojego doświadczenia właśnie ten model komunikacji najbardziej odróżnia CAN od prostych połączeń szeregowych, które szybko zaczynają się dusić w bardziej rozbudowanym aucie.
W samochodzie CAN pracuje tam, gdzie liczy się czas reakcji i odporność na zakłócenia: w sterowaniu silnikiem, układach hamulcowych, podwoziu, nadwoziu i bramkach łączących różne segmenty sieci. Żeby zobaczyć, skąd bierze się ta odporność, trzeba spojrzeć na sam sposób przesyłania danych.
Jak działa komunikacja na magistrali CAN
Podstawą jest para przewodów o sygnale różnicowym: CANH i CANL. Taki sposób przesyłania danych jest odporniejszy na zakłócenia, bo odbiornik patrzy na różnicę napięć między żyłami, a nie na absolutny poziom jednej linii względem masy. W praktyce to ważne szczególnie w aucie, gdzie obok magistrali pracują przetwornice, silniki elektryczne, cewki, pompy i cała reszta „brudnego” środowiska elektromagnetycznego.
W CAN nie każdy nadaje jednocześnie „na siłę”. Sieć używa stanów dominującego i recessive, a arbitraż odbywa się bit po bicie. Jeśli dwa sterowniki zaczynają nadawać równocześnie, wygrywa ten z niższym identyfikatorem, czyli z wyższym priorytetem. To rozwiązanie jest niedestrukcyjne - przegrany nie niszczy komunikatu, tylko czeka i próbuje ponownie. W aucie to bardzo praktyczne: informacja z układu hamulcowego nie powinna przegrywać z komunikatem z modułu komfortu.

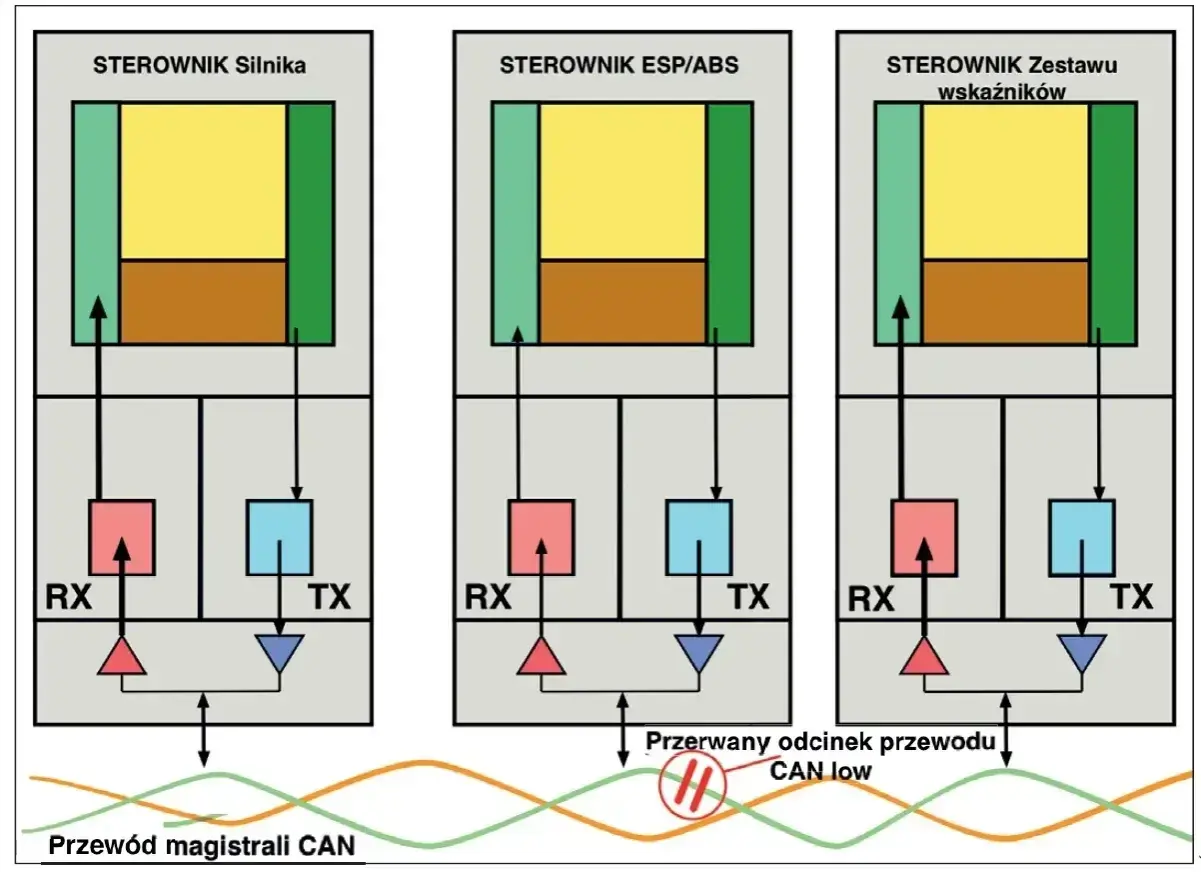

Warto też pamiętać o roli dwóch elementów sprzętowych. Kontroler CAN przygotowuje ramki, pilnuje arbitrażu i obsługi błędów, a transceiver zamienia logikę układu na sygnał elektryczny magistrali. Bez tej pary nie ma sensownej komunikacji. Do poprawnego działania dochodzi jeszcze terminacja: typowo stosuje się 120 Ω na obu końcach magistrali, więc przy odłączonym zasilaniu często widzi się około 60 Ω między CANH i CANL. Kiedy te podstawy są jasne, łatwiej zrozumieć, po co powstały nowsze odmiany CAN.
Czym różni się klasyczny CAN od CAN FD i CAN XL
Ja rozumiem rozwój CAN jako serię praktycznych odpowiedzi na ten sam problem: jak przesłać więcej danych, szybciej i bez utraty odporności, którą doceniano od początku. Klasyczny CAN nadal działa dobrze w wielu segmentach auta, ale w nowych architekturach pojawiła się potrzeba większej ładowności i wyższej przepustowości. Stąd CAN FD, a dalej CAN XL.
| Wersja | Maksymalna prędkość | Ładowność ramki | Największa zaleta | Ograniczenie |
|---|---|---|---|---|
| Klasyczny CAN | do 1 Mbit/s | do 8 bajtów | Sprawdzona prostota i szeroka kompatybilność | Mało miejsca na dane i ograniczona przepustowość |
| CAN FD | powyżej 1 Mbit/s w fazie danych | do 64 bajtów | Więcej danych w jednej ramce, lepszy kompromis dla nowoczesnych ECU | Wymaga odpowiednich kontrolerów i zgodności konfiguracji |
| CAN XL | do 20 Mbit/s, zależnie od transceivera i topologii | do 2048 bajtów | Duża skalowalność i lepsze dopasowanie do architektur strefowych | To już obszar nowszych projektów, nie baza każdego starszego auta |
Gdzie CAN naprawdę pracuje w samochodzie
W samochodzie rzadko spotyka się jedną, monolityczną sieć. Zwykle są to osobne segmenty połączone przez bramki, a każdy segment ma własną logikę obciążenia i priorytetów. To dobre rozwiązanie, bo komunikacja silnika nie musi mieszać się z ruchem z modułów komfortu czy infotainmentu.
- Powertrain - sterowanie silnikiem, skrzynią biegów i elementami związanymi z napędem. Tu liczy się czas reakcji i deterministyczna komunikacja.
- Chassis - ABS, ESP, wspomaganie kierownicy, zawieszenie aktywne. W tych systemach priorytet wiadomości ma bezpośredni wpływ na bezpieczeństwo.
- Body - centralny zamek, oświetlenie, szyby, lusterka, klimatyzacja. Ruch jest mniej krytyczny czasowo, ale nadal korzysta z tej samej logiki sieci.
- Infotainment i gatewaye - radio, ekran, moduły łączności i mosty między CAN a Ethernetem albo LIN. Tu CAN często pełni rolę stabilnego kręgosłupa komunikacyjnego.
Właśnie w tej warstwowej budowie najlepiej widać sens identyfikatorów i priorytetów. Jeden komunikat może mieć wyższy priorytet niż drugi nie dlatego, że „jest ważniejszy biznesowo”, tylko dlatego, że projektant systemu tak go zakodował. To podejście oszczędza czas i upraszcza reakcję w sytuacjach, gdy kilka modułów chce nadawać jednocześnie. Skoro wiadomo już, jak i gdzie CAN działa, przejdźmy do najpraktyczniejszej części: jak rozpoznawać, że sieć zaczyna sprawiać kłopoty.
Jak diagnozować problemy z siecią CAN
W serwisie i przy prototypowaniu najczęściej nie zaczynam od skomplikowanej analizy protokołu, tylko od rzeczy bardzo fizycznych. Jeśli magistrala milczy, pierwsze pytanie brzmi: czy okablowanie, terminacja i masa są w porządku. To zwykle oszczędza najwięcej czasu.
| Objaw | Co zwykle podejrzewam | Co sprawdzić najpierw |
|---|---|---|
| Brak komunikacji z kilkoma modułami naraz | Przerwa w magistrali, brak terminacji, uszkodzony gateway | Rezystancję między CANH i CANL, ciągłość skrętki, zasilanie modułów |
| Losowe błędy i timeouty | Zakłócenia, zła masa, zbyt długie odgałęzienia | Oscyloskop, długość stubów, stan ekranowania i uziemienia |
| Sieć działa tylko przy niektórych temperaturach lub po wstrząsie | Wada wiązki, słaby styk, pęknięty przewód | Złącza, punkty lutowania, miejsca przetarcia przewodów |
| Na pomiarze wychodzi około 120 Ω zamiast 60 Ω | Jedna terminacja jest odłączona | Końce magistrali i oporniki terminujące |
W praktyce dobrze działa prosty zestaw narzędzi: multimetr, oscyloskop i analizator CAN. Multimetr powie mi, czy terminacja i ciągłość są wstępnie poprawne. Oscyloskop pokaże jakość sygnału, odbicia i asymetrię CANH/CANL. Analizator pozwoli zobaczyć, czy problem dotyczy warstwy fizycznej, czy już samej treści ramek. Jeśli widzę poprawne napięcia, ale komunikaty nadal znikają, sprawdzam identyfikatory, obciążenie magistrali i zgodność konfiguracji bit timingu. Po diagnozie przychodzi moment, w którym trzeba ocenić, jak projektować albo naprawiać sieć, żeby problem nie wracał.
Na co zwrócić uwagę przy projektowaniu albo naprawie
Najwięcej błędów bierze się z założenia, że CAN „sam się obroni”. On rzeczywiście jest odporny, ale tylko wtedy, gdy topologia i parametry elektryczne są rozsądne. Ja zawsze zaczynam od trzech rzeczy: długości magistrali, długości odgałęzień i jakości terminacji. To właśnie one najczęściej decydują o tym, czy układ będzie stabilny po miesiącu, czy tylko na stole laboratoryjnym.
- Trzymaj skrętkę i unikaj długich odgałęzień - przy klasycznym high-speed CAN odgałęzienia rzędu setek milimetrów potrafią już robić różnicę.
- Nie mieszaj przypadkowo transceiverów i poziomów zasilania - nowoczesne układy bywają dostępne w wersjach 3,3 V i 5 V, ale zgodność trzeba sprawdzić świadomie.
- Pilnuj obciążenia magistrali - jeśli ruch rośnie, najpierw cierpią komunikaty o niższym priorytecie.
- Dbaj o prowadzenie masy - CAN jest różnicowy, ale zła referencja masy nadal potrafi zepsuć komunikację.
- Rozdzielaj segmenty przez gatewaye - to lepsze niż upychanie wszystkiego w jednym segmencie.
W klasycznym high-speed CAN jako punkt odniesienia często podaje się około 40 m magistrali przy 1 Mbit/s i ograniczenie odgałęzień do około 0,3 m. To nie jest jedyna możliwa konfiguracja, ale bardzo dobry punkt startowy do projektowania i testów. W nowszych układach można pójść dalej, jednak tylko wtedy, gdy transceiver, topologia i wymagania EMC naprawdę na to pozwalają. Z tego miejsca łatwo już przejść do krótkiej lekcji, która zostaje w głowie na dłużej niż sam zestaw parametrów.
Co zostaje najważniejsze, gdy pracujesz z CAN
Najbardziej użyteczna myśl o CAN jest prosta: to nie jest „zwykły kabel do przesyłania danych”, tylko system z własną logiką priorytetów, odpornością na zakłócenia i bardzo konkretnymi wymaganiami fizycznymi. Jeśli zapamiętam tylko jedną rzecz, to tę, że poprawna terminacja i rozsądna topologia są równie ważne jak sam protokół.
W 2026 roku CAN nadal ma sens wszędzie tam, gdzie liczą się koszty, przewidywalność i niezawodność komunikacji między ECU. Klasyczny wariant pozostaje fundamentem wielu systemów, CAN FD rozwiązuje problem większych ramek, a CAN XL daje przestrzeń dla bardziej złożonych architektur. Jeśli podchodzę do tej technologii praktycznie, widzę w niej nie przestarzały standard, ale bardzo dobrze przemyślany sposób organizowania elektroniki pojazdu. A to wciąż jest wartość, której trudno zignorować.
