Układ generujący sygnał to jeden z tych elementów, które pracują cicho w tle, a jednak decydują o tym, czy cała elektronika działa przewidywalnie. To właśnie on ustala takt mikrokontrolera, podaje punkt odniesienia dla pomiarów i trzyma częstotliwość tam, gdzie nie ma miejsca na przypadek. W tym tekście pokazuję, jak działa oscylator, jakie są jego najważniejsze odmiany, na co patrzę przy doborze i które błędy najczęściej psują projekt już na etapie uruchamiania.
Najważniejsze rzeczy, które trzeba wiedzieć o układzie generującym sygnał
- Drgania powstają dzięki pętli sprzężenia zwrotnego, która musi spełnić warunek odpowiedniej fazy i wzmocnienia.
- Najczęściej wybiera się warianty RC, LC, kwarcowe albo MEMS, bo różnią się stabilnością, strojem i poborem prądu.
- Do RTC i zegarów systemowych zwykle wygrywa stabilność, a do prostego strojenia ważniejsza bywa elastyczność.
- Zły dobór kondensatorów obciążających, layoutu lub sondy pomiarowej potrafi zatrzymać układ mimo poprawnego schematu.
- W praktyce liczą się nie tylko częstotliwość, ale też jitter, dryft temperaturowy, napięcie zasilania i warunki otoczenia.
Jak powstają drgania w układzie

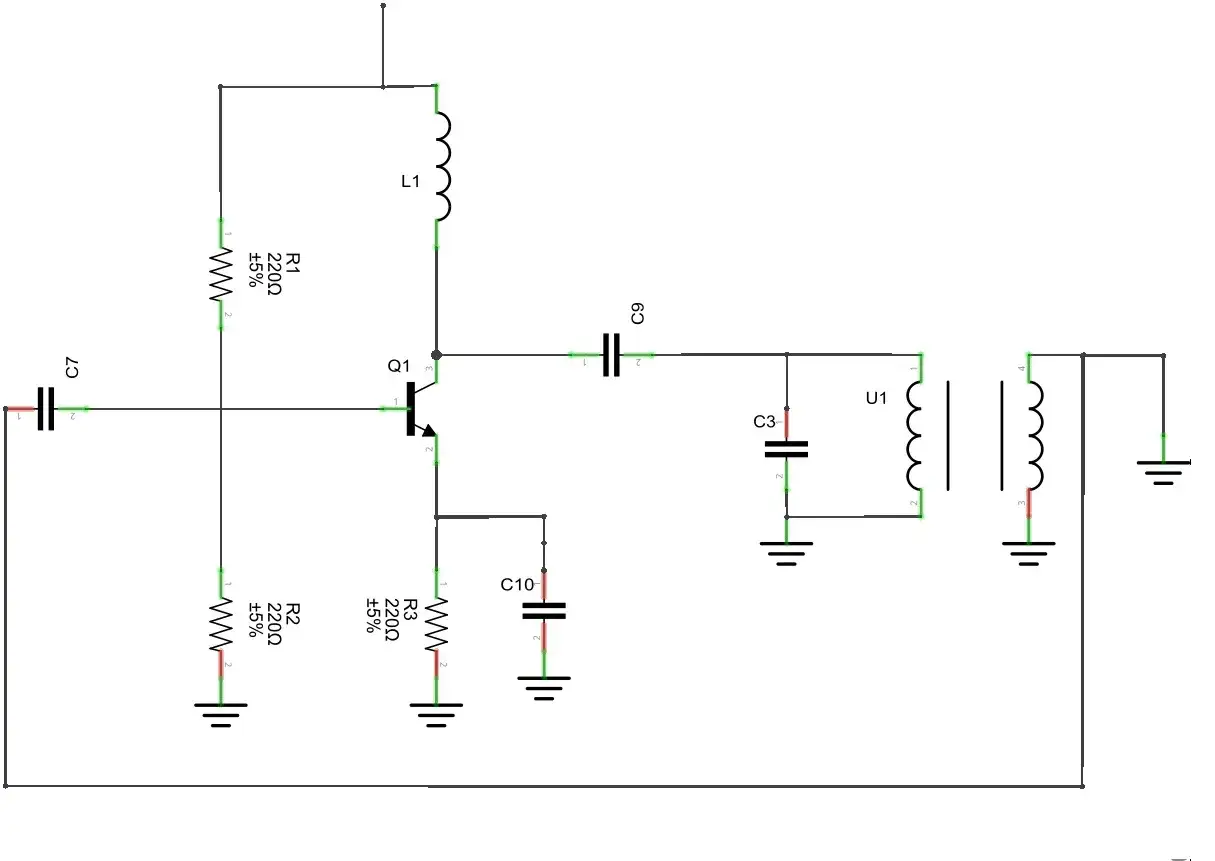

W praktyce taki układ nie „tworzy” sygnału z niczego. Potrzebuje wzmacniacza, elementu rezonansowego i pętli sprzężenia zwrotnego, która zawraca część wyjścia na wejście w odpowiednim momencie. Jeśli faza i wzmocnienie są ustawione prawidłowo, niewielki szum startowy zamienia się w uporządkowane drgania, a potem amplituda stabilizuje się na poziomie wyznaczonym przez sam układ.
Najkrócej mówiąc, chodzi o warunek Barkhausena: pętla musi zapewniać taki zysk i takie przesunięcie fazy, żeby sygnał mógł się podtrzymywać. Gdy wzmocnienie jest zbyt małe, drgania gasną. Gdy zapasu jest za dużo, przebieg zaczyna się zniekształcać albo wpada w relaksacyjny, bardziej „prostokątny” charakter. Ja patrzę na to tak, że projekt musi mieć wystarczający zapas do startu, ale też kontrolę nad amplitudą po rozruchu.
To właśnie dlatego sam schemat to dopiero początek. Ostateczny efekt zależy od tolerancji elementów, zasilania, temperatury i sposobu prowadzenia ścieżek. Od tego zależy, czy lepiej sprawdzi się prosty RC, rezonator kwarcowy czy rozwiązanie projektowane pod wysoką częstotliwość.
Rodzaje układów taktujących i kiedy każdy ma sens
Największa różnica między typami nie polega na samej nazwie, tylko na kompromisie między stabilnością, strojeniem i poborem mocy. W praktyce wygrywa nie „najlepszy” wariant, tylko taki, który pasuje do zadania i środowiska pracy.
| Typ | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| RC | Proste układy, szybkie prototypy, niska cena | Łatwy do zbudowania i strojenia, mało elementów | Gorsza dokładność, większy dryft, silniejsza zależność od tolerancji |
| LC | RF, obwody rezonansowe, wyższe częstotliwości | Dobry wybór tam, gdzie liczy się rezonans i praca w radiu | Wrażliwość na layout, EMI i rozrzut elementów |
| Kwarcowy | Mikrokontrolery, RTC, zegary systemowe | Bardzo dobra stabilność i niski dryft | Mała strojalność, wymaga poprawnego obciążenia |
| MEMS | Nowoczesne moduły, małe urządzenia, trudniejsze warunki mechaniczne | Małe rozmiary, dobra odporność, stabilność często w zakresie 10-100 ppm | Nie zawsze potrzebny, zwykle droższy od najprostszego RC |
Jeśli potrzebuję dokładnego czasu, sięgam po rozwiązanie kwarcowe albo MEMS. Jeśli ważniejsze jest strojenie niż stabilność, bardziej opłaca się wariant RC lub LC. W praktyce nie ma tu magii, jest tylko dobrze dobrany kompromis. Kiedy to wiem, mogę sensownie dobrać parametry do konkretnego projektu, a nie tylko odhaczyć typ elementu.
Jak dobrać parametry do projektu bez zgadywania
Ja zwykle zaczynam od czterech pytań: jaka ma być częstotliwość, jak duża może być odchyłka, ile prądu mogę zużyć i czy układ ma pracować w trudnym otoczeniu. Dopiero potem przechodzę do szczegółów. Taka kolejność oszczędza czas, bo od razu odrzuca rozwiązania, które na papierze wyglądają dobrze, ale w realnym urządzeniu będą kłopotliwe.
Częstotliwość i tolerancja
Tu najważniejsze jest rozróżnienie między dokładnością a stabilnością. Dokładność mówi, jak blisko jesteś wartości nominalnej, a stabilność pokazuje, czy częstotliwość nie ucieka po zmianie temperatury, napięcia lub czasu pracy. W zegarach czasu rzeczywistego często spotyka się 32,768 kHz, bo to wygodna baza do odmierzania sekund. W systemach cyfrowych częściej wchodzą w grę MHz, a w RF liczy się już bardzo precyzyjna kontrola częstotliwości i szumu fazowego.
Szum fazowy i jitter
Jitter to krótkookresowe rozmycie chwili przejścia sygnału, które w prostych słowach oznacza brak idealnie równych zboczy w czasie. Przy mikrokontrolerze bywa drugorzędny, ale w interfejsach szybkich, w FPGA, Ethernet PHY czy torach radiowych potrafi zadecydować o jakości całego układu. Jeśli projekt ma pracować „na granicy”, nie patrzę wyłącznie na częstotliwość, tylko właśnie na jakość przebiegu.
Pobór prądu i zasilanie awaryjne
Przy zasilaniu z CR2032, superkondensatora albo małego pakietu akumulatorów pobór prądu przestaje być detalem. To, co w zasilaczu laboratoryjnym wygląda jak drobiazg, w urządzeniu bateryjnym może skrócić czas pracy o zauważalny margines. Z tego powodu w systemach podtrzymywanych bateryjnie często wybiera się rozwiązania energooszczędne, nawet jeśli nie są najbardziej efektowne na papierze.
Przeczytaj również: Reaktancja - Co to jest i jak zmienia obwody AC?
Poziom wyjściowy i zgodność z resztą układu
Nie każdy generator daje taki sam kształt i amplitudę sygnału. Czasem potrzebny jest przebieg prostokątny dla logiki cyfrowej, czasem sinus dla toru analogowego, a czasem wyjście sterujące, które ma pasować do konkretnego wejścia bez dodatkowych konwerterów. Jeśli ten detal zignoruję, oszczędzam minutę na schemacie, ale później tracę godziny na niepotrzebne poprawki.
Ta sama zasada działa też przy odporności na temperaturę, wibracje i zmiany napięcia, więc dobór nie kończy się na tabeli katalogowej.
Błędy przy uruchamianiu, które kosztują najwięcej czasu
Najwięcej problemów widzę nie wtedy, gdy schemat jest całkowicie zły, tylko wtedy, gdy jest „prawie dobry”. Układ startuje losowo, działa tylko na jednym egzemplarzu albo przestaje pracować po dotknięciu sondą. To są typowe symptomy, że coś w otoczeniu rezonatora albo w pętli sprzężenia zwrotnego nie zostało dopracowane.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Układ nie startuje | Za mały zapas wzmocnienia, źle dobrane obciążenie, zbyt długie ścieżki | Elementy wokół rezonatora, poziom zasilania, prowadzenie masy |
| Częstotliwość ucieka po pomiarze | Dodatkowa pojemność i tłumienie sondy | Rodzaj sondy, punkt pomiaru, wpływ samego przyrządu |
| Działa tylko w jednym egzemplarzu | Rozrzut tolerancji i layout płytki | PCB, wartości kondensatorów, jakość lutowania |
| Niestabilność przy zmianie temperatury | Nieodpowiedni typ rezonatora | Stabilność temperaturowa, warunki pracy, obudowa |
| Jitter i zakłócenia | Szum zasilania, EMI, słabe odsprzęganie | Kondensatory przy układzie, prowadzenie zasilania, ekranowanie |
Jedna rzecz regularnie zaskakuje nawet doświadczonych elektroników: sonda oscyloskopu nie jest neutralna. Dodaje pojemność i tłumienie, więc potrafi zatrzymać drgania albo przesunąć częstotliwość na tyle, że test przestaje być miarodajny. Gdy coś nie startuje, ja najpierw sprawdzam obciążenie i layout, dopiero potem sam rezonator. Gdy te pułapki są jasne, łatwiej spojrzeć na realne zastosowania i ocenić, gdzie taki blok ma największy sens.
Gdzie taki generator naprawdę robi różnicę
Najłatwiej zrozumieć sens tego układu, kiedy zobaczy się go w konkretnym sprzęcie. W elektronice użytkowej i przemysłowej działa on jak niewidzialny punkt odniesienia, bez którego reszta systemu nie wie, kiedy ma liczyć, wysyłać dane albo mierzyć czas.
- Mikrokontrolery i moduły IoT - tutaj stabilny takt decyduje o tym, czy firmware działa powtarzalnie, czy zaczyna gubić rytm przy zakłóceniach.
- Zegary czasu rzeczywistego - 32,768 kHz jest popularne, bo łatwo z niego uzyskać sekundę i dobrze współpracuje z zasilaniem bateryjnym.
- Łączność i RF - lokalny generator, PLL i niski jitter wpływają na jakość transmisji bardziej, niż wiele osób zakłada na początku projektu.
- FPGA, Ethernet PHY i procesory - tu liczy się nie tylko częstotliwość, ale też czystość zboczy i odporność na szum zasilania.
- Instrumenty pomiarowe - stabilne źródło sygnału poprawia wiarygodność pomiarów, kalibracji i filtrów aktywnych.
W tych zastosowaniach błędy są drogie, bo przenoszą się na cały system: od synchronizacji, przez dokładność pomiaru, aż po kompatybilność elektromagnetyczną. Dlatego ten fragment elektroniki warto traktować nie jako dodatek, tylko jako element strategiczny. To prowadzi do ostatniego kroku, czyli krótkiej listy decyzji, które warto zamknąć zanim projekt trafi do produkcji.
Trzy decyzje, które warto podjąć przed zamknięciem projektu
- Co jest ważniejsze - precyzja, strojenie czy niski koszt.
- W jakich warunkach układ będzie pracował - temperatura, wibracje, jakość zasilania i możliwość podtrzymania bateryjnego.
- Czy pomiar i montaż są przygotowane pod realny układ - z właściwym layoutem, odsprzęganiem i metodą testu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: nie wybieraj źródła taktowania na podstawie samej częstotliwości. Najpierw oceń stabilność, pobór prądu i sposób montażu, a dopiero potem patrz na cenę i rozmiar. W dobrze zaprojektowanej elektronice ten mały blok decyduje o tym, czy reszta układu pracuje pewnie, czy tylko pozornie działa na stole.
