W instalacjach z zasobnikiem ciepłej wody ten niewielki element często decyduje o tym, czy układ pracuje spokojnie, czy zaczyna kapać, hałasować i szybciej się zużywać. W praktyce traktuję grupę bezpieczeństwa cwu jak prosty bezpiecznik całego zasobnika. Poniżej rozkładam temat na części: co robi, z czego się składa, jak ją dobrać i jakich błędów przy montażu lepiej nie popełniać.
Najkrócej, to zestaw który chroni zasobnik przed nadciśnieniem i cofaniem wody
- Najczęściej pracuje przy zasobnikach ciepłej wody użytkowej w układach zamkniętych.
- Jego rdzeniem jest zawór bezpieczeństwa, zwykle ustawiony na 6 bar, czasem 8 lub 10 bar.
- Drugim ważnym elementem jest zawór zwrotny, który blokuje cofanie się wody do sieci.
- Poprawny montaż jest równie ważny jak sam dobór, zwłaszcza dla odprowadzenia wody z upustu.
- Kapanie podczas grzania bywa normalne, ale stały wyciek już sygnalizuje problem.
Po co w ogóle montuje się taki zestaw
W zamkniętym zasobniku woda podgrzewa się i zwiększa swoją objętość, a to od razu podnosi ciśnienie w instalacji. Jeśli nie ma miejsca na bezpieczne rozładowanie tego wzrostu, najbardziej obrywają armatura, połączenia i sam zbiornik. Dlatego ten układ nie jest dodatkiem „na wszelki wypadek”, tylko zabezpieczeniem, które ma przejąć nadmiar ciśnienia zanim zrobi się problem.
Najbardziej odczuwają to instalacje z bojlerem elektrycznym, pompą ciepła, kotłem z zasobnikiem i wszędzie tam, gdzie woda jest podgrzewana cyklicznie. Im częściej układ pracuje i im bardziej zamknięty jest obieg, tym większe znaczenie ma prawidłowo dobrane zabezpieczenie. Ja patrzę na to pragmatycznie: koszt poprawnego zestawu jest niewielki w porównaniu z kosztem przeciekającego zasobnika albo szkody po wyrzuceniu wody przez przepełniony upust.
Warto też pamiętać, że sam zawór nie zastępuje wszystkich elementów stabilizujących ciśnienie. Jeśli w budynku ciśnienie sieciowe jest wysokie albo mocno faluje, zwykle potrzeba czegoś więcej niż tylko zaworu bezpieczeństwa. Skoro wiadomo już, po co ten element istnieje, czas rozłożyć go na części pierwsze.

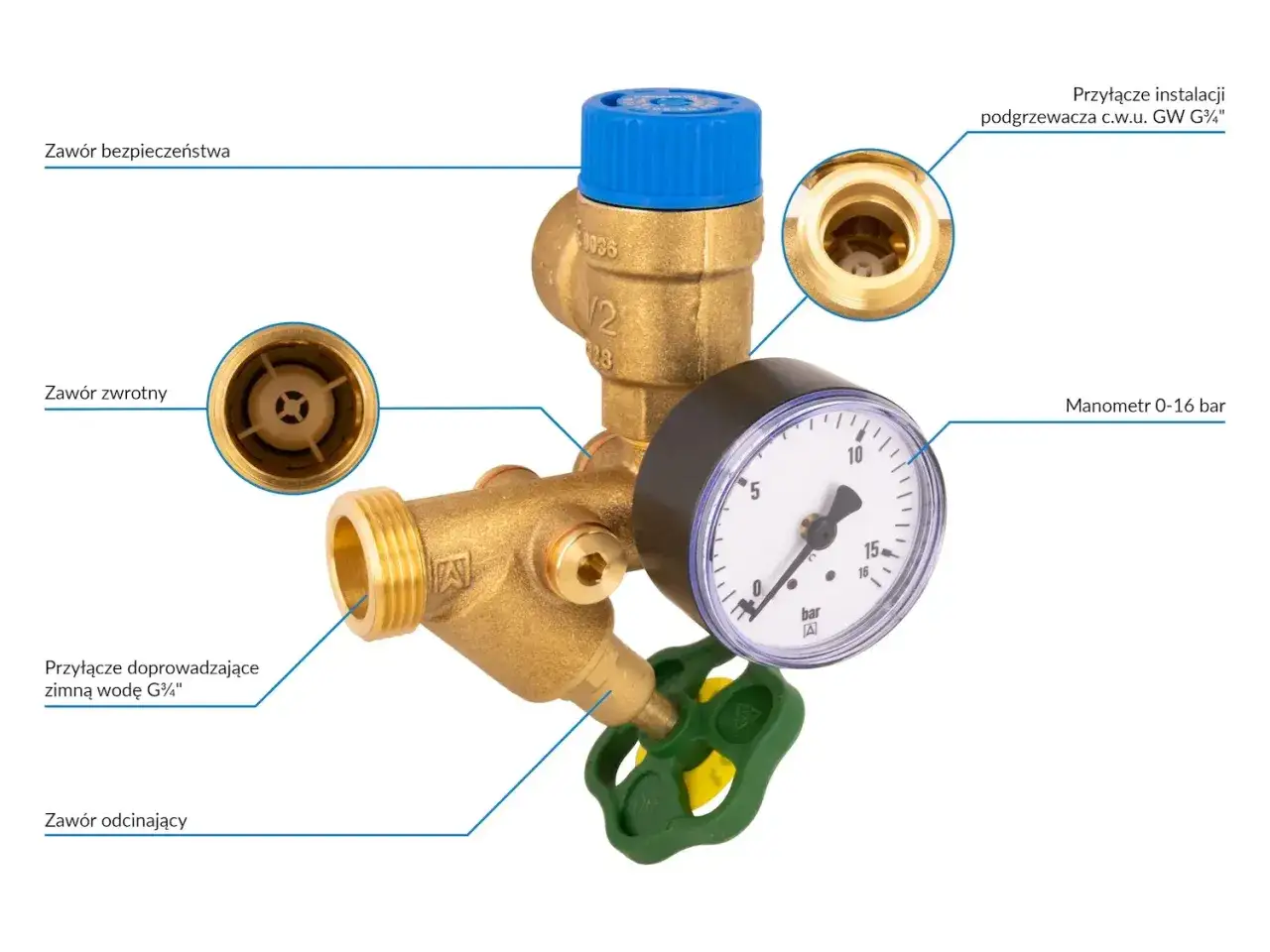

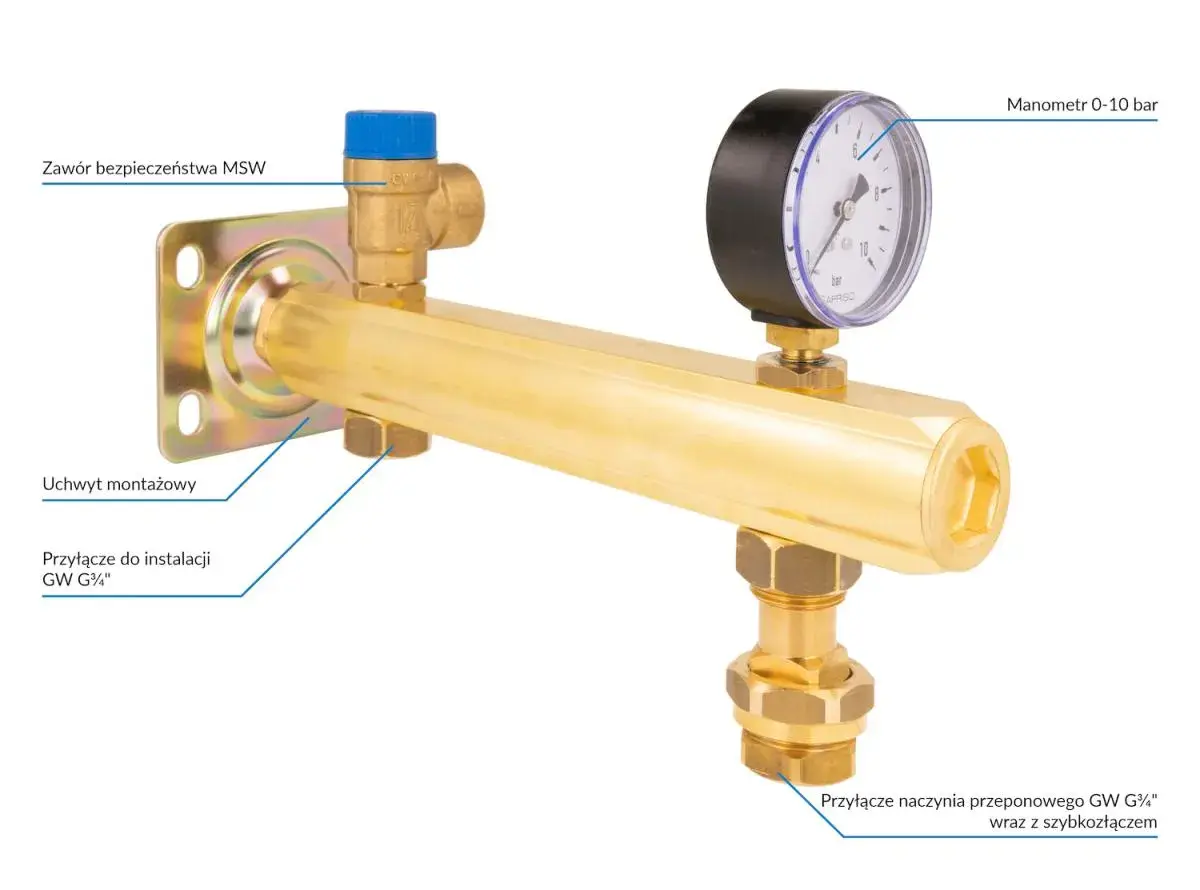

Z czego składa się zestaw i jak działa każdy element
W katalogach producentów taki zestaw może wyglądać trochę inaczej, ale logika jest podobna: ma chronić zasobnik, nie utrudniając normalnej pracy instalacji. Najczęściej spotkasz kilka podstawowych elementów, z których każdy robi coś konkretnego.
| Element | Za co odpowiada | Na co zwrócić uwagę |
|---|---|---|
| Zawór bezpieczeństwa | Otwiera się przy zbyt wysokim ciśnieniu i upuszcza nadmiar wody. | Nastawa musi pasować do zasobnika i zaleceń producenta. |
| Zawór zwrotny | Blokuje cofanie się wody do sieci wodociągowej. | Nie powinien stawiać nadmiernego oporu i musi pracować we właściwym kierunku. |
| Zawór odcinający | Ułatwia serwis całego układu lub wymianę elementów pomocniczych. | Nie może odcinać drogi między chronionym zasobnikiem a zabezpieczeniem. |
| Manometr | Pokazuje aktualne ciśnienie w instalacji. | To bardzo przydatny dodatek, ale nie każda wersja go ma. |
| Lejek lub króciec spustowy | Kieruje wodę z upustu do odpływu lub widocznego miejsca zrzutu. | Odpływ musi być widoczny i bezpieczny, bo w czasie grzania może pojawić się woda. |
Najważniejsze jest to, że zawór bezpieczeństwa działa automatycznie. Gdy ciśnienie przekroczy dopuszczalny poziom, otwiera się i upuszcza wodę. Zawór zwrotny pilnuje z kolei, aby podgrzana woda nie wracała do sieci. W niektórych modelach dochodzi jeszcze króciec testowy, pokrętło do ręcznego upustu albo element ułatwiający wymianę zaworu zwrotnego. To są detale, ale właśnie one robią różnicę przy serwisie.
W praktyce spotyka się też różne nastawy i materiały wykonania. Korpus bywa mosiężny, a elementy uszczelniające dobiera się tak, by wytrzymały temperaturę pracy instalacji. Dla zwykłej domowej CWU ważniejsze od efektownego wyglądu jest czytelne oznaczenie nastawy, solidny korpus i zgodność z dokumentacją producenta. Kiedy wiesz, co robi każdy komponent, łatwiej dobrać właściwy wariant do konkretnego zasobnika.
Jak dobrać właściwy model do zasobnika
Ja przy doborze zaczynam od instrukcji zasobnika, a dopiero potem patrzę na armaturę. To oszczędza błędów, bo nie każdy zbiornik wymaga tego samego ciśnienia otwarcia i nie każda średnica przyłącza będzie pasować bez kombinowania. Sam fakt, że „to też zawór do CWU”, nie wystarcza.
| Nastawa | Kiedy spotykana | Moja uwaga |
|---|---|---|
| 6 bar | Najczęstszy wybór w domowych zasobnikach ciepłej wody. | To zwykle pierwszy wariant, który sprawdzam, ale tylko jeśli zgadza się z dokumentacją zbiornika. |
| 8 bar | Stosowana w części modeli o innych wymaganiach producenta. | Nie jest „lepsza” z definicji, po prostu pasuje do konkretnych warunków pracy. |
| 10 bar | Rzadziej, w układach przewidzianych do wyższej nastawy. | Dobór na zapas to zły pomysł, jeśli producent zbiornika nie dopuszcza takiej wartości. |
Poza nastawą sprawdzam jeszcze kilka rzeczy, które często umykają przy zakupie:
- Średnica przyłącza - zwykle spotyka się DN 15, DN 20 albo DN 25, a to musi zgadzać się z węzłem i zasobnikiem.
- Zakres temperatury pracy - w praktyce trafiają się modele pracujące około 95°C, a chwilowo wyżej, ale zawsze liczy się karta konkretnego wyrobu.
- Dokumentacja i zgodność z normą - szukam jasnej deklaracji producenta, najlepiej bez nieczytelnych skrótów i marketingowych opisów.
- Ciśnienie w budynku - jeśli woda z sieci ma zbyt wysokie ciśnienie, sam zawór bezpieczeństwa nie rozwiąże problemu.
Tu najczęstszy błąd jest prosty: ktoś kupuje element „podobny” i zakłada, że skoro gwint się zgadza, to reszta też będzie działać. Nie będzie, jeśli zawór ma złą nastawę albo instalacja wymaga reduktora ciśnienia. Dobór to połowa sukcesu, druga połowa to montaż bez skrótów.
Jak zamontować go bez typowych błędów
Najlepszy zestaw źle zamontowany potrafi sprawiać więcej kłopotu niż tańszy, ale poprawnie podłączony. W przypadku zabezpieczenia zasobnika liczy się nie tylko sam kierunek przepływu, ale też miejsce montażu i sposób poprowadzenia odprowadzenia wody. Z mojego doświadczenia to właśnie odpływ jest najczęściej robiony byle jak.
Podstawowe zasady są proste:
- Montuj zestaw na wlocie zimnej wody do zasobnika, możliwie blisko zbiornika.
- Trzymaj się oznaczenia na korpusie, bo kierunek przepływu ma znaczenie.
- Nie wkładaj po drodze elementów, które ograniczają przepływ, jeśli producent tego nie przewidział.
- Przewód odprowadzający prowadź ze spadkiem w dół i tak, by wylot był dobrze widoczny.
- Nie zamykaj odpływu i nie kieruj go w miejsce, gdzie gorąca woda mogłaby kogoś oparzyć.
W praktyce warto pamiętać o kilku liczbach, bo one pomagają uniknąć chaosu na etapie wykonania. Przewód odprowadzający powinien mieć taką samą średnicę jak wylot zaworu, najlepiej nie więcej niż 2 zagięcia i długość do 2 metrów. Jeśli z ważnych powodów trzeba iść dalej, dopuszcza się większą średnicę przewodu, ale po przekroczeniu 3 zagięć i 4 metrów robi się to już mało rozsądne. Im prostszy i krótszy odpływ, tym mniej problemów przy kontroli i serwisie.
Nie montuje się też zaworu odcinającego między zasobnikiem a elementem bezpieczeństwa, jeśli mogłoby to odciąć ochronę od chronionego zbiornika. To ważne, bo w razie wzrostu ciśnienia nie ma tam miejsca na kompromis. Nawet poprawnie zamontowana armatura wymaga jednak obserwacji objawów zużycia.
Jak rozpoznać problemy podczas pracy
Nie każde kapanie oznacza awarię, ale nie każde kapanie jest też normalne. Właśnie tu najłatwiej o błędną diagnozę. Jeśli widzisz wodę na odpływie, najpierw sprawdź, kiedy dokładnie się pojawia, bo to zwykle mówi więcej niż sam wyciek.
| Objaw | Co może oznaczać | Co zrobiłbym najpierw |
|---|---|---|
| Krótki wyciek podczas grzania | To może być normalna reakcja na rozszerzalność cieplną wody. | Sprawdziłbym ciśnienie i upewnił się, że odpływ jest drożny. |
| Stałe kapanie nawet po zakończeniu grzania | Zbyt wysokie ciśnienie, osad na gnieździe zaworu albo zużycie elementu uszczelniającego. | Skontrolowałbym ciśnienie instalacji i stan zaworu. |
| Głośne syczenie lub częste otwieranie zaworu | Układ nie ma gdzie „przyjąć” wzrostu objętości wody. | Sprawdziłbym reduktor ciśnienia i ewentualne naczynie przeponowe do CWU. |
| Brak widocznego upustu mimo rosnącego ciśnienia | Odpływ może być zatkany lub źle poprowadzony. | Nie ignorowałbym tego, bo to już sygnał ostrzegawczy dla całego zasobnika. |
| Wodny młotek, stuknięcia, skoki ciśnienia | Ciśnienie sieciowe jest niestabilne albo instalacja jest źle zrównoważona. | Patrzyłbym szerzej niż tylko na sam zawór. |
Najczęstsze błędy, które widzę, są zaskakująco prozaiczne: źle dobrana nastawa, brak reduktora przy wysokim ciśnieniu wejściowym, poprowadzenie odpływu „na skróty” i próba zamknięcia drogi upustu, bo komuś przeszkadza kapnięcie. To nie są drobiazgi. Jeśli zawór ma gdzieś puszczać wodę, musi mieć to zrobione bezpiecznie i widocznie, a nie „na ucho” albo za ścianą. Po tych kontrolach łatwiej ocenić, czy instalacja działa spokojnie, czy wymaga drobnej korekty.
Co jeszcze sprawdzić, żeby zasobnik pracował bez nerwowych niespodzianek
Jeżeli mam wskazać jedną rzecz, której nie warto lekceważyć, to jest nią cały układ ciśnieniowy, a nie sam zawór. Dobrze dobrany zestaw bezpieczeństwa działa prawie bezobsługowo, ale tylko wtedy, gdy reszta instalacji też jest uporządkowana. W praktyce sprawdzam trzy rzeczy: ciśnienie na wejściu, drożność odpływu i stan samego zasobnika w okolicy przyłączy.
Jeśli zawór często upuszcza wodę, nie próbuję „leczyć” go dociskaniem czy prowizorycznym uszczelnianiem. Najpierw trzeba ustalić przyczynę: zbyt wysokie ciśnienie sieciowe, brak naczynia przeponowego, zużycie gniazda zaworu albo osad z twardej wody. Przy twardej wodzie elementy pracujące zużywają się szybciej, więc okresowa kontrola ma sens nawet wtedy, gdy wszystko wydaje się działać poprawnie.
Moja praktyczna zasada jest prosta: sprawdź zgodność nastawy z dokumentacją zasobnika, nie blokuj odpływu, nie oszczędzaj na montażu i obserwuj pierwsze dni pracy po uruchomieniu. To wystarczy, żeby większość problemów wyłapać zanim przerodzą się w wyciek albo awarię. Jeśli układ ma pracować długo i bez nerwów, właśnie te detale robią największą różnicę.
