Impedancja wraca wszędzie tam, gdzie sygnał nie płynie idealnie gładko: w głośnikach, słuchawkach, kablach, układach pomiarowych i szybkich liniach cyfrowych. Ja patrzę na nią jak na miarę tego, jak bardzo dany element utrudnia przepływ prądu w konkretnych warunkach, a nie jak na zwykły opór zapisany na stałe. W tym tekście wyjaśniam, czym jest impedancja, dlaczego w elektronice ma większe znaczenie niż sama rezystancja i jak przełożyć liczby z obudowy na praktykę.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Impedancja to nie tylko opór, lecz łączny wpływ rezystancji i elementów zależnych od częstotliwości.
- Wartość podaje się w omach (Ω), ale w układach AC zmienia się wraz z częstotliwością.
- W audio decyduje o obciążeniu wzmacniacza, głośności i kontroli nad przetwornikiem.
- W kablach i szybkich liniach sygnałowych źle dobrana impedancja powoduje odbicia i zniekształcenia.
- Zwykły multimetr pokazuje rezystancję, a nie pełną impedancję układu.
Czym jest impedancja i dlaczego nie jest tym samym co opór
Najprościej mówiąc, impedancja to całkowity „opór” układu dla prądu przemiennego. W prądzie stałym zachowuje się niemal jak rezystancja, ale gdy sygnał się zmienia, do gry wchodzą także elementy magazynujące energię, czyli cewki i kondensatory. Dlatego dwa elementy o tej samej rezystancji mogą w praktyce zachowywać się zupełnie inaczej.

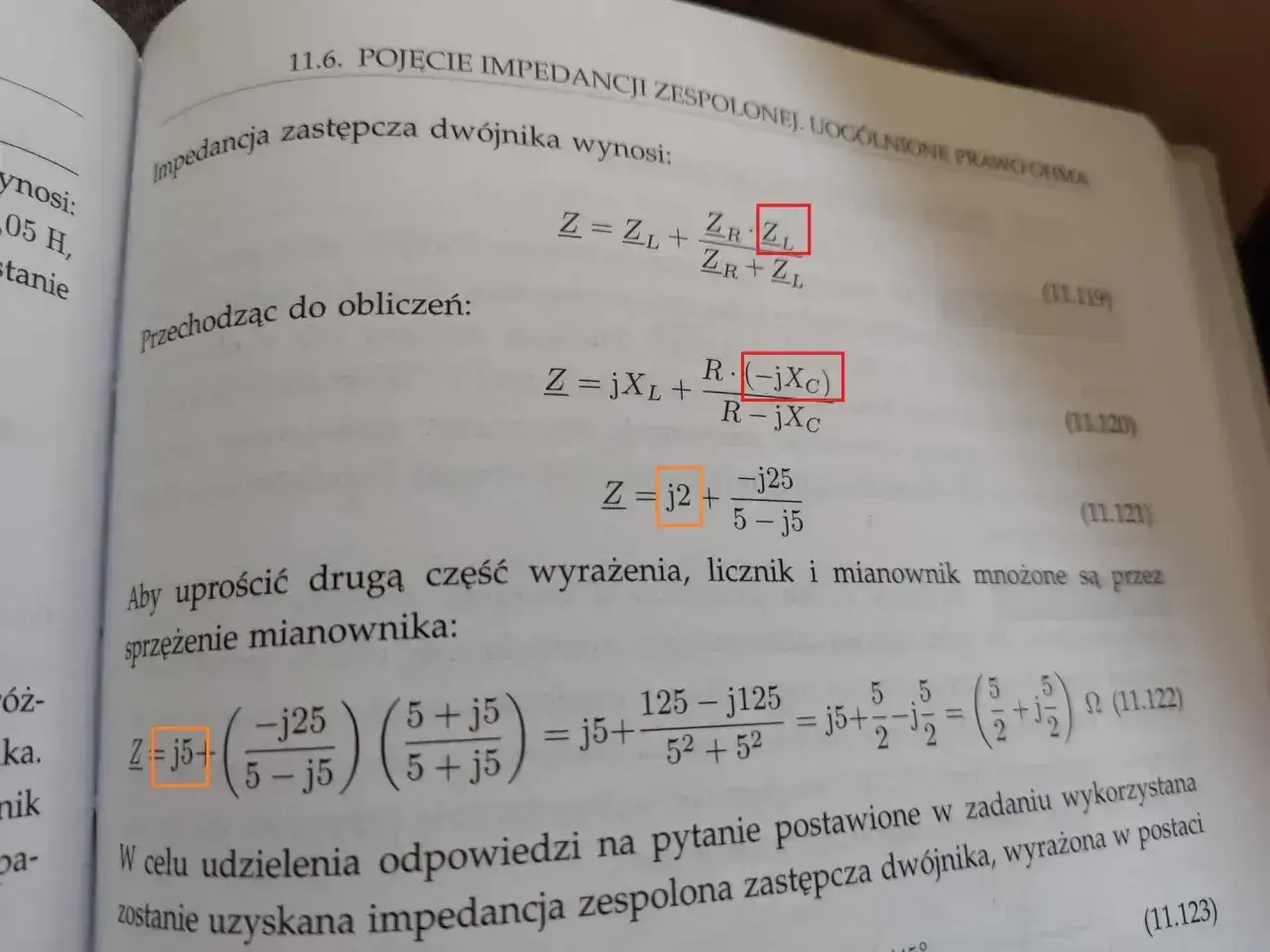

W zapisie technicznym używa się symbolu Z. W praktyce spotkasz też zapis Z = R + jX, gdzie R oznacza część rezystancyjną, a X część reakcyjną. To wystarczy, by zrozumieć, dlaczego jedna liczba w omach nie opisuje wszystkiego, co dzieje się w układzie. Właśnie dlatego w elektronice trzeba patrzeć nie tylko na samą wartość, ale też na to, przy jakiej częstotliwości element pracuje.
Jeśli ktoś traktuje impedancję jak prosty odpowiednik oporu, zwykle szybko trafia na błędne wnioski. To prowadzi prosto do pytania, z czego ta wartość naprawdę się składa i dlaczego zmienia się wraz z sygnałem.
Z czego składa się impedancja
W praktyce impedancja jest sumą kilku zjawisk, a nie jedną stałą cechą wpisaną na zawsze do elementu. Najważniejsze są trzy składniki, które warto rozumieć bez nadmiaru teorii.
| Składnik | Co robi | Co oznacza w praktyce |
|---|---|---|
| Rezystancja | Stawia stały opór przepływowi prądu | Odpowiada głównie za straty mocy i nagrzewanie |
| Reaktancja indukcyjna | Cewka utrudnia szybkie zmiany prądu | Im wyższa częstotliwość, tym mocniej widać jej wpływ |
| Reaktancja pojemnościowa | Kondensator utrudnia zmiany napięcia | Im wyższa częstotliwość, tym mniejszy „opór” kondensatora |
Najważniejszy wniosek jest prosty: rezystor głównie zamienia energię w ciepło, a cewki i kondensatory wpływają dodatkowo na fazę i zależność od częstotliwości. To dlatego układ może zachowywać się inaczej przy 100 Hz, a inaczej przy 100 kHz. Ja zwykle upraszczam to tak: rezystancja tłumaczy straty, a impedancja tłumaczy zachowanie sygnału.
Ta różnica nie jest akademickim detalem. W sprzęcie domowym, pomiarowym i cyfrowym właśnie od niej zależy, czy układ działa przewidywalnie, czy zaczyna reagować kapryśnie wraz ze wzrostem częstotliwości.
Jak czytać impedancję w sprzęcie audio i kablach
W recenzjach i opisach sprzętu audio najłatwiej zobaczyć, jak teoria przekłada się na codzienne decyzje. Warto patrzeć nie tylko na samą liczbę, ale też na to, co ona oznacza dla konkretnego urządzenia.
| Zastosowanie | Typowe wartości | Co to oznacza |
|---|---|---|
| Głośniki | 4, 6, 8 Ω | Niższa impedancja oznacza większe obciążenie wzmacniacza i większy pobór prądu |
| Słuchawki | 16, 32, 80, 250 Ω | Niższa impedancja łatwiej współpracuje z telefonem, wyższa często wymaga lepszego wzmacniacza |
| Kable i szybkie interfejsy | około 50 Ω, 75 Ω, 90 Ω, 100 Ω | Liczy się impedancja charakterystyczna, bo jej niedopasowanie wywołuje odbicia sygnału |
W audio warto rozdzielić dwa światy. Przy głośnikach i słuchawkach patrzysz na obciążenie końcówki mocy. Przy kablach cyfrowych i liniach wysokiej częstotliwości liczy się dopasowanie transmisji, a nie sama „moc dźwięku”. W zwykłych połączeniach liniowych audio większe znaczenie mają pojemność kabla, ekranowanie i rezystancja żył niż perfekcyjne dopasowanie jak w RF, ale w USB, HDMI czy innych szybkich interfejsach sytuacja się odwraca.
Tu właśnie widać praktyczną różnicę między teorią a użyciem domowym: ta sama liczba może oznaczać coś innego dla wzmacniacza, coś innego dla słuchawek i jeszcze coś innego dla kabla sygnałowego.
Co się dzieje, gdy impedancja jest źle dobrana
Źle dobrana impedancja nie zawsze oznacza awarię od razu, ale bardzo często daje objawy, które trudno poprawnie zdiagnozować bez znajomości tematu. Najczęstsze skutki są dość powtarzalne.
- Wzmacniacz pracuje ciężej i może się bardziej nagrzewać, gdy obciążenie ma zbyt niską impedancję.
- Pojawiają się zniekształcenia, bo stopień wyjściowy wchodzi w obszar pracy, którego nie został przewidziany.
- Spada kontrola nad głośnikiem, czyli wzmacniacz gorzej „trzyma” membranę, co słychać zwłaszcza w basie.
- W liniach szybkich rosną odbicia sygnału, co może prowadzić do błędów transmisji, jittera albo niestabilnej pracy urządzenia.
W praktyce najgroźniejsze jest nie samo przekroczenie jednej wartości, ale to, że cały tor zaczyna zachowywać się mniej przewidywalnie. W elektronice to często kończy się nie spektakularną awarią, lecz pogorszeniem jakości, którego łatwo nie skojarzyć z impedancją. Z tego powodu warto umieć dobrać ten parametr nie „na oko”, tylko świadomie.
Jak dobrać i sprawdzić impedancję bez typowych błędów
Jeśli mam podać jedną praktyczną zasadę, brzmi ona tak: najpierw ustal, o jakim rodzaju impedancji mówisz. Inaczej dobiera się impedancję wejściową, inaczej wyjściową, inaczej nominalną głośnika, a jeszcze inaczej charakterystyczną kabla.
- Sprawdź zakres pracy sprzętu i porównaj go z wartościami nominalnymi elementu, który chcesz podłączyć.
- Patrz na cały tor, a nie tylko na jeden komponent. W audio liczy się też czułość słuchawek i wydajność wyjścia.
- Mierz właściwym narzędziem. Multimetr pokaże rezystancję, ale pełną impedancję lepiej ocenisz miernikiem LCR, oscyloskopem albo analizatorem sieciowym.
- Sprawdzaj częstotliwość pomiaru, bo wynik przy 1 kHz może być zupełnie inny niż przy 100 kHz.
- Nie myl impedancji nominalnej z wartością stałą. Głośnik 8 Ω nie ma 8 Ω w każdej chwili pracy.
Ja najczęściej zwracam uwagę na dwa błędy: pomijanie częstotliwości i mylenie rezystancji z impedancją. To właśnie one powodują, że ktoś kupuje sprzęt „zgodny na papierze”, a potem zastanawia się, dlaczego gra ciszej, grzeje się bardziej albo nie trzyma parametrów w praktyce.
Gdy te podstawy są jasne, łatwiej przejść do kolejnego problemu, czyli do kilku uporczywych nieporozumień, które regularnie psują interpretację danych technicznych.
Najczęstsze błędy, które prowadzą do złej interpretacji
Impedancja jest jednym z tych pojęć, które łatwo uprościć za bardzo. A to właśnie nadmierne uproszczenie najczęściej wprowadza w błąd.
- Mylenie impedancji z rezystancją sprawia, że wynik pomiaru wydaje się „zły”, choć w rzeczywistości jest tylko niepełny.
- Zakładanie, że wyższa impedancja zawsze jest lepsza prowadzi do nietrafionych wyborów. W praktyce wszystko zależy od źródła sygnału i zastosowania.
- Oczekiwanie, że multimetr pokaże pełny obraz, kończy się rozczarowaniem, bo to przyrząd do prostszych pomiarów niż pełna analiza AC.
- Ignorowanie impedancji wyjściowej źródła potrafi zmienić brzmienie, poziom sygnału i stabilność całego układu.
- Traktowanie wartości nominalnej jak wartości stałej jest błędem szczególnie w audio i w układach z elementami reakcyjnymi.
Jeżeli wyprostujesz te pięć rzeczy, większość decyzji sprzętowych staje się prostsza i mniej losowa. To dobry moment, żeby spiąć wszystko w jedną praktyczną zasadę, przydatną zarówno przy zakupie sprzętu, jak i przy projektowaniu układu.
Co warto zapamiętać przy wyborze sprzętu i projektowaniu układu
Jeżeli kupujesz sprzęt audio, patrz na impedancję razem z czułością, mocą i możliwościami wzmacniacza. Sama liczba w omach nie powie ci jeszcze, czy słuchawki zagrają głośno, czy wzmacniacz będzie miał zapas prądowy, ani czy cały zestaw zachowa kontrolę nad dźwiękiem.
Jeżeli projektujesz układ, zacznij od częstotliwości pracy. Przy niskich częstotliwościach często wystarczy myśleć o oporze, ale im szybciej zmienia się sygnał, tym ważniejsze staje się dopasowanie impedancji i kontrola odbić. To właśnie ten parametr najczęściej decyduje o tym, czy elektronika działa pewnie, czy tylko dobrze wygląda w specyfikacji.
