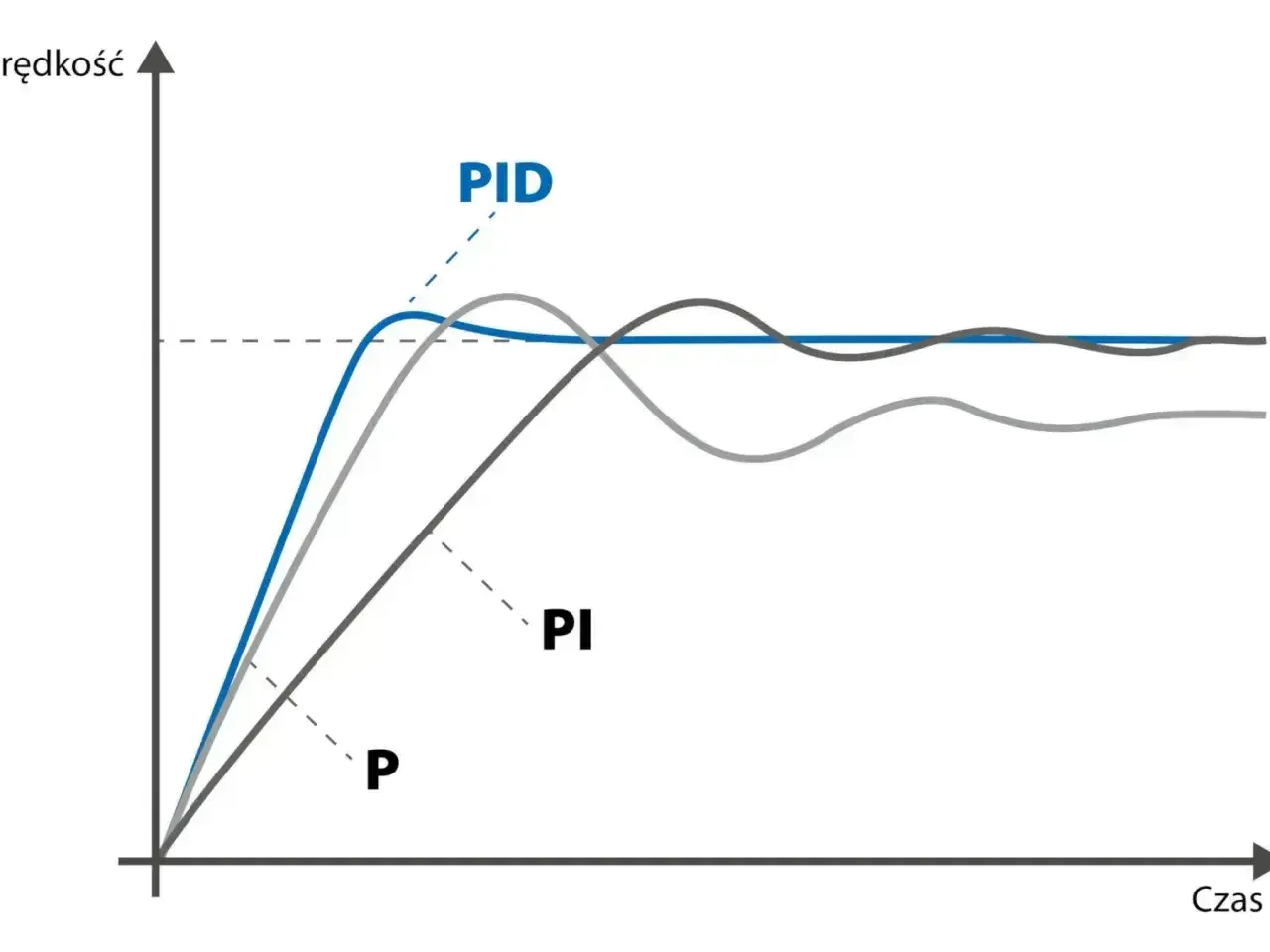

PWM, czyli modulacja szerokością impulsu, to jeden z tych mechanizmów, które wyglądają prosto na schemacie, a w praktyce rozwiązują bardzo wiele problemów w elektronice. Dzięki niemu można płynnie sterować jasnością LED, prędkością silnika, obrotami wentylatora albo mocą podawaną do układu bez dużych strat energii. W tym artykule rozkładam temat na czynniki pierwsze: wyjaśniam, jak działa sygnał PWM, co oznacza wypełnienie i częstotliwość, gdzie ta metoda sprawdza się najlepiej oraz kiedy lepiej sięgnąć po inne rozwiązanie.
Najważniejsze rzeczy, które warto zapamiętać o PWM
- PWM steruje mocą przez szybkie przełączanie sygnału między stanem wysokim i niskim.
- Wypełnienie mówi, przez jaki procent czasu sygnał jest w stanie aktywnym.
- Częstotliwość decyduje o tym, czy układ będzie pracował płynnie, czy zacznie migotać albo piszczeć.
- To rozwiązanie świetnie działa przy LED-ach, silnikach, wentylatorach i zasilaczach impulsowych.
- W wielu projektach samo wyjście mikrokontrolera nie wystarcza i potrzebny jest tranzystor, MOSFET albo driver.
- Nie każdy odbiornik lubi PWM, więc dobór częstotliwości i sposobu sterowania ma znaczenie.
Jak działa modulacja szerokością impulsu
Ja zwykle rozbijam PWM na trzy rzeczy: sygnał, wypełnienie i czas. Sam przebieg jest cyfrowy, czyli składa się tylko z dwóch poziomów, najczęściej wysokiego i niskiego. Różnica polega na tym, że zamiast zmieniać napięcie w sposób ciągły, układ bardzo szybko przełącza wyjście, a odbiornik „widzi” średni efekt tej pracy.
Jeżeli impuls jest krótki, do obciążenia trafia mniej energii. Jeśli trwa dłużej, energia rośnie. Przy wypełnieniu 25% sygnał jest aktywny przez jedną czwartą czasu, przy 50% połowę, a przy 75% przez trzy czwarte cyklu. To właśnie dlatego PWM jest tak wygodny: pozwala sterować mocą bez klasycznej regulacji liniowej, która często zamienia nadmiar energii w ciepło.
| Wypełnienie | Co robi sygnał | Typowy efekt w układzie |
|---|---|---|
| 25% | Impuls jest krótki, a przerwa długa | Mniejsza średnia moc, słabsze świecenie albo wolniejsze obroty |
| 50% | Stan aktywny i nieaktywny trwają podobnie długo | Średni poziom mocy, wygodny punkt odniesienia do testów |
| 75% | Impuls dominuje nad przerwą | Większa średnia moc, mocniejsze świecenie albo wyższe obroty |
W praktyce to nie jest „analogowe napięcie udawane cyfrą”, tylko sprytne sterowanie energią. I właśnie tu zaczyna się różnica między teorią a realnym projektem, bo obciążenie nie zawsze reaguje liniowo. Za chwilę pokażę, jak czytać najważniejsze parametry sygnału, żeby dobrać je do konkretnego zastosowania.
Jak czytać wypełnienie i częstotliwość sygnału
Najczęstszy błąd początkujących polega na tym, że patrzą tylko na wypełnienie, a pomijają częstotliwość. Tymczasem oba parametry są równie ważne. Wypełnienie odpowiada za ilość energii w cyklu, a częstotliwość mówi, jak szybko te cykle się powtarzają. Jeśli częstotliwość jest zbyt niska, LED może migotać, silnik może wydawać nieprzyjemny dźwięk, a wentylator pracować nierówno.
Ja najczęściej myślę o PWM tak: wypełnienie odpowiada za „ile”, a częstotliwość za „jak często”. W aplikacjach oświetleniowych liczy się przede wszystkim brak migotania. W sterowaniu silnikami i wentylatorami ważne jest, żeby nie wprowadzać słyszalnych skoków. Z kolei w układach z dużą bezwładnością, na przykład przy pewnych obciążeniach grzewczych, sama zmiana wypełnienia bywa wystarczająca, bo odbiornik naturalnie wygładza impulsy.
| Parametr | Co oznacza | Na co wpływa w praktyce |
|---|---|---|
| Wypełnienie | Procent czasu, gdy sygnał jest aktywny | Średnia moc, jasność, prędkość lub intensywność działania |
| Częstotliwość | Liczba cykli na sekundę | Migotanie, hałas, płynność regulacji i sprawność układu |
| Rozdzielczość | Liczba możliwych kroków sterowania | Jak precyzyjnie można zmieniać efekt końcowy |
Warto też pamiętać, że 50% wypełnienia nie zawsze oznacza 50% odczuwalnej jasności. Ludzkie oko nie reaguje liniowo na światło, dlatego połowa mocy nie musi wyglądać jak połowa jasności. W profesjonalnych sterownikach stosuje się dodatkowe korekcje, żeby efekt był bardziej naturalny. To dobry punkt wyjścia do zrozumienia, gdzie PWM naprawdę błyszczy, a gdzie trzeba uważać na ograniczenia.
Gdzie PWM daje najlepszy efekt w praktyce
Najwięcej sensu PWM ma tam, gdzie chcesz sterować energią szybko, sprawnie i bez zbędnych strat. Właśnie dlatego tak często spotyka się go w elektronice użytkowej, automatyce i projektach hobbystycznych. Dla mnie to jeden z najbardziej użytecznych „klocków” w całym arsenale elektronika-inżynierskim, bo łączy prostotę z dużą skutecznością.
| Zastosowanie | Dlaczego PWM się sprawdza | Co użytkownik zauważa |
|---|---|---|
| Regulacja LED | Można zmieniać jasność bez dużych strat cieplnych | Płynne przyciemnianie i wysoka sprawność |
| Silniki DC | Łatwo sterować prędkością bez skomplikowanej elektroniki | Lepsza kontrola obrotów |
| Wentylatory | Elektronika może dopasować obroty do obciążenia | Cichsza praca i mniejszy pobór energii |
| Zasilacze impulsowe | Przełączanie daje wysoką sprawność i dobrą kontrolę napięcia | Mniej ciepła i lepsza efektywność |
| Audio klasy D | Szybkie przełączanie pozwala wzmacniać sygnał bardzo oszczędnie | Wysoka sprawność wzmacniacza |
Praktyczny przykład, który często widzę w projektach, to wentylatory komputerowe z wejściem PWM. Tam nie chodzi o brutalne ścinanie napięcia, tylko o inteligentne sterowanie elektroniką wewnątrz wentylatora. To właśnie pokazuje, że PWM nie jest tylko szkolnym pojęciem, ale realnym narzędziem do budowania cichszych i bardziej przewidywalnych urządzeń. Jednak nie wszędzie zadziała tak samo dobrze, więc trzeba znać również granice tej techniki.
Kiedy PWM bywa złym wyborem
PWM ma sporo zalet, ale nie jest uniwersalnym rozwiązaniem. Najwięcej problemów pojawia się wtedy, gdy częstotliwość jest źle dobrana albo gdy obciążenie nie lubi szybkiego przełączania. Ja zawsze sprawdzam, czy problemem jest sam sygnał, czy raczej sposób, w jaki odbiornik na niego reaguje.
- Zbyt niska częstotliwość może powodować widoczne migotanie LED lub słyszalne piszczenie silnika.
- Zbyt wysoka częstotliwość bywa trudna dla prostych układów i może ograniczać rozdzielczość sterowania.
- Przekaźniki mechaniczne nie nadają się do szybkiego PWM, bo zwyczajnie są za wolne.
- Brak drivera może skończyć się przeciążeniem mikrokontrolera, jeśli obciążenie pobiera więcej prądu niż pin jest w stanie dostarczyć.
- Obciążenia indukcyjne, takie jak silniki, często wymagają dodatkowych elementów ochronnych, na przykład diody lub właściwego sterownika.
- Pomiar multimetrem bywa mylący, bo zwykły miernik pokaże wartość uśrednioną, a nie pełny obraz przebiegu.
To właśnie dlatego w praktyce nie wystarczy powiedzieć „dam PWM i będzie działać”. Trzeba jeszcze dobrać częstotliwość, typ wyjścia i sposób sterowania do konkretnego odbiornika. I tu dochodzimy do etapu, w którym przydaje się prosty plan działania, zamiast eksperymentowania na ślepo.
Jak podejść do PWM w własnym projekcie
Jeżeli buduję coś od podstaw, zaczynam od pytania, co tak naprawdę chcę kontrolować: jasność, prędkość, moc czy temperaturę. Dopiero potem dobieram częstotliwość i sposób podłączenia. Taka kolejność oszczędza czas, bo eliminuje przypadki, w których układ teoretycznie działa, ale w praktyce miga, grzeje się albo wydaje nieprzyjemne dźwięki.
- Określ rodzaj obciążenia i sprawdź, czy dobrze znosi szybkie przełączanie.
- Ustal, czy potrzebujesz regulacji płynnej, czy tylko kilku stałych poziomów.
- Dobierz częstotliwość tak, aby uniknąć migotania, hałasu i strat sprawności.
- Jeśli prąd jest większy niż możliwości mikrokontrolera, użyj tranzystora MOSFET, drivera albo dedykowanego układu.
- Przetestuj układ pod obciążeniem i sprawdź, czy elementy nie grzeją się nadmiernie.
- Jeśli zależy ci na dokładnym strojeniach, podejrzyj przebieg na oscyloskopie, bo to najszybciej pokazuje, czy sygnał jest poprawny.
W prostych projektach wystarczy gotowa funkcja z biblioteki mikrokontrolera, ale w bardziej wymagających zastosowaniach trzeba zaglądać do timerów i rejestrów. To nie jest przesada, tylko normalna cena za większą kontrolę nad parametrami. Dobra wiadomość jest taka, że po zrozumieniu kilku pojęć PWM przestaje być tajemnicą i zaczyna być po prostu użytecznym narzędziem.
Co warto zapamiętać, zanim dobierzesz PWM do układu
PWM najlepiej traktować jak narzędzie do sterowania energią, a nie magiczny skrót od „cyfrowej regulacji wszystkiego”. Gdy dobierzesz właściwe wypełnienie, sensowną częstotliwość i odpowiedni układ wykonawczy, dostajesz rozwiązanie oszczędne, elastyczne i bardzo praktyczne. Gdy któryś z tych elementów zawiedzie, pojawiają się typowe objawy: migotanie, hałas, nagrzewanie albo niestabilna praca.
Jeśli mam wskazać jedną rzecz, która naprawdę robi różnicę, to powiedziałbym tak: najpierw sprawdź odbiornik, potem dobierz częstotliwość, a dopiero na końcu kręć wypełnieniem. Taka kolejność zwykle prowadzi do lepszych efektów niż intuicyjne „ustawię około połowę i zobaczę, co się stanie”. W elektronice ten temat wraca bardzo często, bo PWM daje dużą kontrolę przy niewielkiej liczbie komponentów, ale tylko wtedy, gdy jest użyty świadomie.
