W elektronice najpierw patrzę na tempo poboru energii, a dopiero potem na marketingowe hasła z opakowania. Moc elektryczna pomaga ocenić, czy zasilacz wystarczy, dlaczego jeden sprzęt grzeje się bardziej niż drugi i skąd biorą się różnice między watami, amperami oraz woltami. W tym tekście rozkładam temat na proste elementy, które da się wykorzystać przy laptopach, ładowarkach, oświetleniu LED i domowych urządzeniach.
Najważniejsze rzeczy, które porządkują cały temat
- Moc elektryczna to tempo poboru energii, a nie ilość energii zgromadzonej w urządzeniu.
- Podstawowy wzór to P = U x I, a dla rezystora przydają się też P = I2 x R oraz P = U2 / R.
- W Polsce domowa sieć działa zwykle przy 230 V i 50 Hz, więc w prądzie przemiennym trzeba uważać na rodzaj mocy, a nie tylko na samą liczbę watów.
- Wat i watogodzina nie są tym samym, dlatego moc urządzenia nie mówi jeszcze, ile energii zużyje w ciągu dnia.
- Zasilacz, przewody i bezpieczniki dobieram do prądu oraz zapasu, a nie wyłącznie do jednej liczby z etykiety.
Czym jest moc w obwodzie i jak odróżnić ją od energii
Gdy opisuję urządzenie technicznie, zaczynam od prostej myśli: moc mówi, jak szybko energia przepływa przez obwód albo zamienia się w ciepło, światło czy ruch. Jeden wat oznacza jeden dżul na sekundę, więc żarówka 10 W zużywa energię dziesięć razy szybciej niż element 1 W, ale sama liczba watów nie mówi jeszcze nic o czasie pracy.
To właśnie tutaj najczęściej pojawia się zamieszanie. Energia to „ile łącznie”, a moc to „z jaką szybkością”. Dlatego akumulator może mieć dużą pojemność, ale niewielką moc oddawania, a mocny zasilacz może zasilać sprzęt krótko, jeśli magazyn energii jest mały. W praktyce traktuję to jak różnicę między przepływem wody a pojemnością zbiornika.
| Wielkość | Co opisuje | Jak myślę o tym w praktyce |
|---|---|---|
| Napięcie | „Siłę” pchania ładunków | Określa, przy jakich warunkach pracuje układ |
| Natężenie | Ilość ładunku płynącego w czasie | Mówi, jak duży prąd płynie przez przewody i złącza |
| Moc | Tempo przekazywania energii | Pomaga ocenić obciążenie zasilania i nagrzewanie |
| Energia | Łączny koszt pracy w czasie | Przydaje się na rachunkach i przy pojemności akumulatorów |
Kiedy ten podział jest jasny, łatwiej przejść do liczenia mocy w konkretnym układzie, bo wtedy wzory przestają wyglądać jak sucha teoria.
Jak liczę ją z napięcia, prądu i oporu

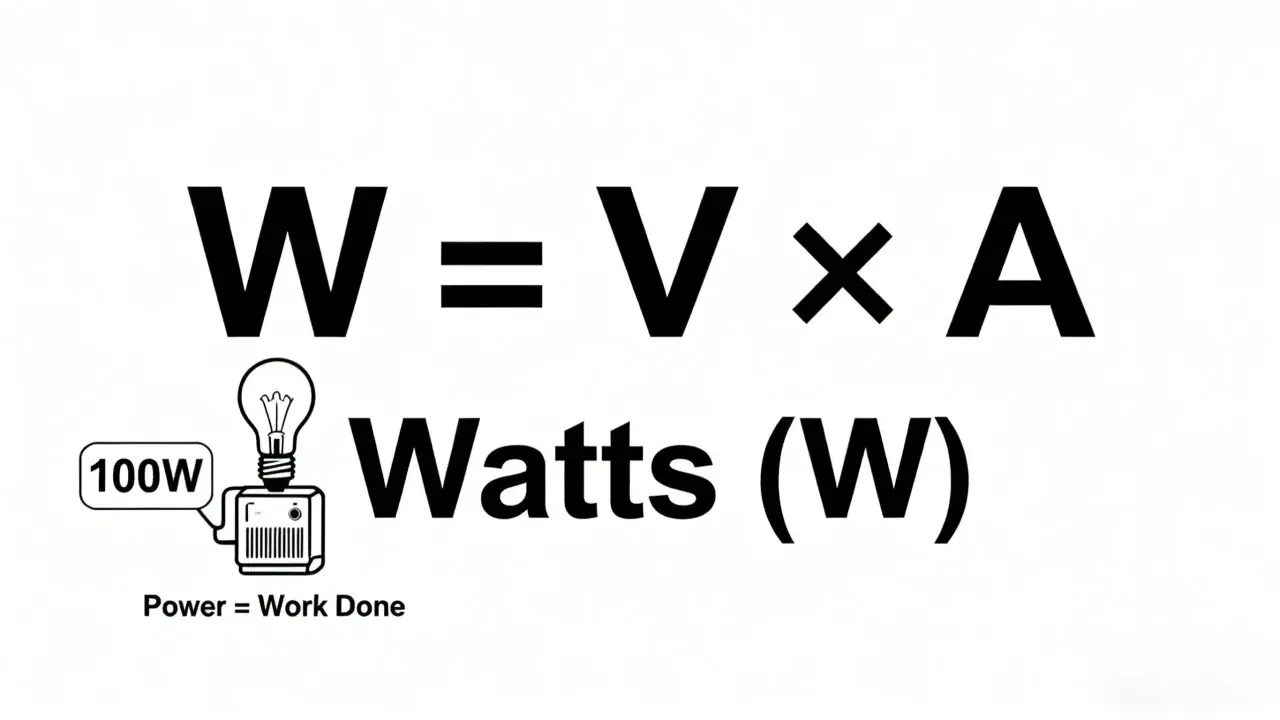

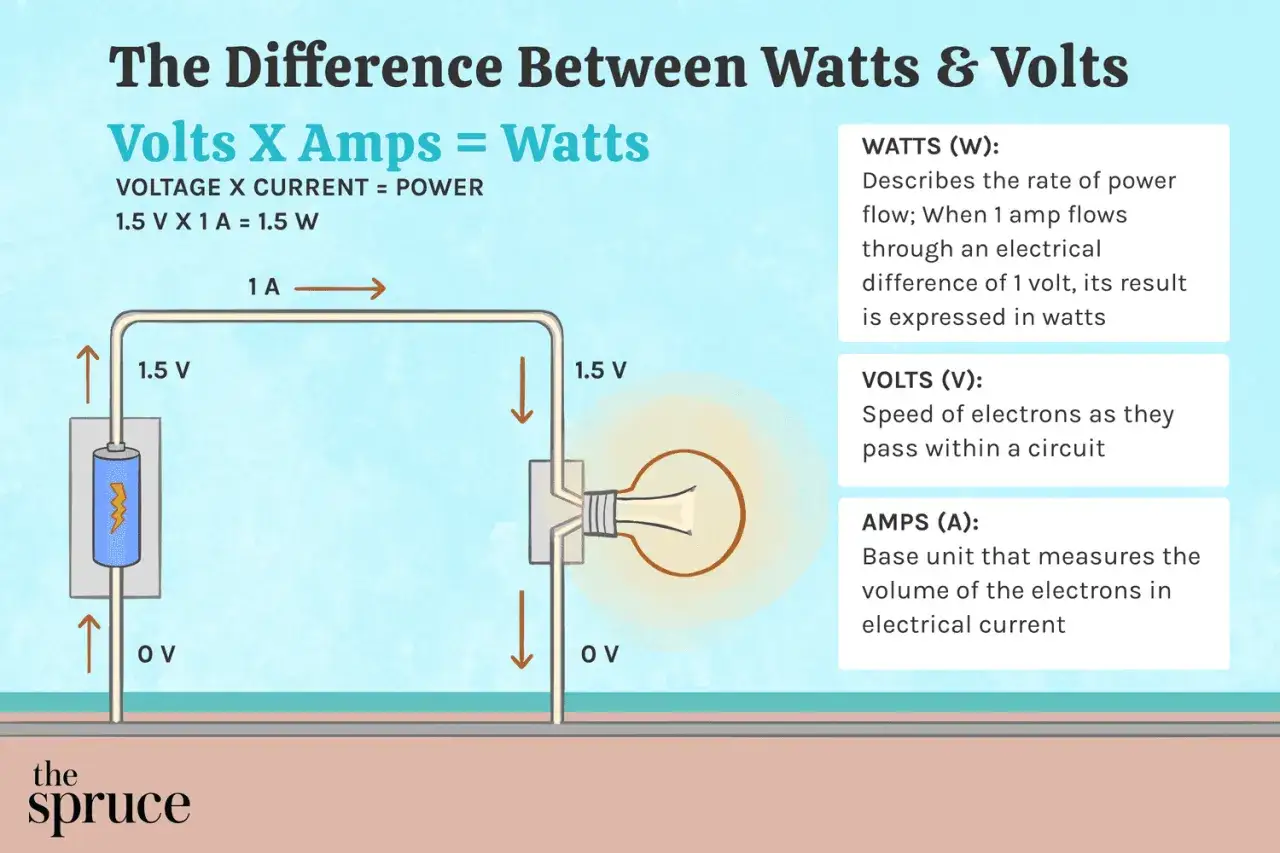

W elektronice najczęściej używam trzech zależności. Najprostsza to P = U x I, czyli moc równa się iloczynowi napięcia i natężenia. Jeśli znam opór, mogę skorzystać z przekształceń prawa Ohma i policzyć P = I2 x R albo P = U2 / R. To nie są ozdobne wzory do zapamiętania na egzamin, tylko realne narzędzia do doboru komponentów.
| Wzór | Kiedy go używam | Co z niego wyciągam |
|---|---|---|
| P = U x I | Gdy znam napięcie i prąd | Szybki rachunek dla zasilaczy, ładowarek i modułów LED |
| P = I2 x R | Gdy znam prąd i opór | Ocena strat i nagrzewania rezystora lub przewodu |
| P = U2 / R | Gdy znam napięcie i opór | Sprawdzenie obciążenia przy elementach rezystancyjnych |
Przykład z życia jest prosty. Taśma LED 12 V o mocy 24 W pobiera około 2 A, bo 24 W / 12 V = 2 A. Ten sam pobór mocy przy 230 V oznaczałby już tylko około 0,1 A. Właśnie dlatego niższe napięcie przy tej samej mocy wymaga większego prądu i grubszych przewodów. Widziałem niejedną instalację, w której ten fakt został zignorowany, a potem winę zrzucano na „słaby zasilacz”.
Warto też pamiętać o odbiornikach rezystancyjnych, takich jak grzałki czy zwykłe żarówki. Tam rachunek jest najbardziej przewidywalny. Przy bardziej złożonych układach, zwłaszcza z elektroniką sterującą, obraz robi się mniej liniowy, więc sam wzór to dopiero punkt wyjścia.
Kiedy mam już opanowane podstawowe obliczenia, przechodzę do drugiej pułapki, czyli różnicy między prądem stałym a przemiennym.
Co zmienia prąd stały i przemienny
W prądzie stałym sprawa jest prosta: napięcie i kierunek przepływu są w przybliżeniu stałe, więc obliczenia mocy są bardzo czytelne. W prądzie przemiennym, takim jak w polskim gniazdku, napięcie zmienia się w czasie, dlatego znaczenie ma nie tylko sam poziom napięcia, ale też to, jak obciążenie reaguje na przebieg sinusoidalny.
Tu pojawiają się trzy pojęcia: moc czynna, moc bierna i moc pozorna. Czynna to ta, która naprawdę wykonuje pracę, bierna wiąże się z magazynowaniem i oddawaniem energii w polach elektrycznych lub magnetycznych, a pozorna opisuje całość obciążenia widzianego przez źródło. W prostych urządzeniach grzejnych różnice są niewielkie, ale w silnikach, transformatorach i części zasilaczy impulsowych już nie.
| Rodzaj mocy | Co oznacza | Kiedy ma znaczenie |
|---|---|---|
| Czynna | Realna energia zamieniana na pracę, ciepło albo światło | Praktycznie zawsze, bo to ona napędza urządzenie |
| Bierna | Energie krążąca między źródłem a odbiornikiem | Głównie przy silnikach, cewkach i niektórych zasilaczach |
| Pozorna | Całkowite obciążenie widziane przez sieć | Przy doborze instalacji, zabezpieczeń i UPS-ów |
W praktyce domowej nie muszę codziennie liczyć cos phi, ale dobrze wiem, że nie każde 100 W z etykiety zachowuje się identycznie. W zasilaczu do laptopa, ładowarce USB-C albo monitorze znaczenie ma sprawność przetwornicy, a w sprzęcie z silnikiem dochodzi jeszcze rozruch, który potrafi chwilowo mocno podbić pobór. To właśnie dlatego sama liczba z tabliczki bywa niewystarczająca, jeśli nie wiem, czy chodzi o pracę ciągłą, czy o chwilowy szczyt.
Skoro ten podział jest jasny, łatwiej czytać oznaczenia na zasilaczach i akumulatorach bez wpadania w typowe pomyłki.
Jak czytam oznaczenia na zasilaczach, ładowarkach i akumulatorach
Na etykietach szukam przede wszystkim rozróżnienia między wejściem a wyjściem. Jeśli zasilacz ma zapis „Input 100-240 V”, to informacja o tym, z czym pracuje od strony sieci. Jeśli widzę „Output 20 V, 3,25 A”, to już konkretny parametr dla urządzenia, czyli maksymalnie około 65 W. Taki zapis mówi więcej niż samo „65 W”, bo pokazuje warunki, przy których ta moc jest dostępna.
W praktyce zwracam uwagę na kilka słów, które zmieniają interpretację całej specyfikacji:
- Nominalna - moc typowa, do której sprzęt jest projektowany do ciągłej pracy.
- Maksymalna - najwyższa wartość, którą urządzenie może osiągnąć, ale niekoniecznie utrzymać stale.
- Chwilowa lub peak - krótki szczyt, często bardziej marketingowy niż użyteczny.
- Wyjściowa - to, co urządzenie oddaje dalej.
- Pobierana - to, co ciągnie z sieci lub z akumulatora.
Tu szczególnie często pojawia się pułapka w akumulatorach i powerbankach. Pojemność 20 000 mAh nie oznacza 20 000 mAh przy 5 V wprost i bez strat. Jeśli przeliczyć energię z nominalnego napięcia ogniw, wychodzi około 74 Wh, a po uwzględnieniu strat konwersji użytkownikowi zostaje mniej. To ważne, bo mAh bez napięcia jest niepełnym opisem, a przy porównywaniu baterii watogodziny są zwykle uczciwsze.
Podobnie ostrożnie podchodzę do sprzętu audio. Oznaczenia typu PMPO czy „moc muzyczna” nie pomagają w rzetelnym porównaniu sprzętu, bo potrafią opisywać krótkie, mało praktyczne szczyty. Jeśli chcę wiedzieć, co urządzenie naprawdę potrafi, szukam mocy ciągłej albo RMS, a nie samego efektownego napisu na pudełku.
Kiedy umiem już czytać parametry, najważniejszy krok to dopasowanie zasilania i okablowania do realnego obciążenia, a nie do optymistycznej etykiety.
Jak dobieram zasilacz, przewody i bezpiecznik
Przy doborze zasilania nie zaczynam od pytania „ile watów brzmi dobrze”, tylko „jaki prąd popłynie w tym układzie”. To właśnie prąd decyduje o grzaniu przewodów, złączy i styków. Dwa urządzenia o tej samej mocy mogą wymagać zupełnie innych przewodów, jeśli jedno pracuje przy 5 V, a drugie przy 24 V.
Przykład jest bardzo prosty. Urządzenie 120 W przy 12 V pobiera 10 A. To samo 120 W przy 5 V wymaga już 24 A. Widziałem mnóstwo projektów, w których ktoś patrzył wyłącznie na waty, a potem nie rozumiał, dlaczego wtyk robi się gorący albo dlaczego przewód traci napięcie. Przy niskim napięciu nawet niewielki spadek na kablu potrafi zaboleć bardziej niż sama wartość mocy na papierze.
Przy zasilaczu zostawiam zapas 20-30% względem planowanego, ciągłego obciążenia. Jeśli układ pracuje w wysokiej temperaturze albo w słabo wentylowanej obudowie, wolę dać jeszcze większy margines. Taki zapas nie jest fanaberią, tylko realną ochroną przed spadkiem napięcia, przegrzewaniem i szybszym zużyciem elementów.
Bezpiecznik dobieram do przewodu i charakterystyki urządzenia, nie odwrotnie. Za duży bezpiecznik nie chroni niczego, za mały będzie wybijał bez powodu. W sprzęcie z silnikiem lub dużym kondensatorem rozruchowym uwzględniam prąd startowy, bo potrafi być kilka razy wyższy od pracy ustalonej. To jeden z tych szczegółów, które od razu odróżniają praktykę od zgadywania.
Gdy ten etap jest pominięty, pojawiają się błędy, które na początku wyglądają niewinnie, a potem kosztują czas albo sprzęt.
Najczęstsze błędy, które kosztują czas albo sprzęt
Najbardziej typowy błąd to mylenie mocy z energią. Sprzęt o dużej mocy nie musi zużywać dużo energii, jeśli pracuje krótko. Z kolei urządzenie o niewielkiej mocy może wygenerować duże zużycie energii, jeśli działa bez przerwy. To szczególnie ważne przy routerach, modemach, monitorach i urządzeniach czuwających 24/7.Drugi błąd to patrzenie tylko na liczbę watów bez sprawdzenia napięcia i prądu. Dla elektroniki niskonapięciowej to właśnie ampery robią największą różnicę. Trzeci błąd to zbyt duże zaufanie do oznaczeń „peak” albo „max”, które często nie opisują pracy ciągłej. Czwarty, bardzo częsty, to ignorowanie sprawności zasilacza. Jeśli zasilacz ma sprawność 85%, to część energii po prostu zamienia się w ciepło, a nie w pracę użyteczną.
- Mylenie W z Wh prowadzi do złych porównań baterii i rachunków za energię.
- Ignorowanie napięcia kończy się źle dobranym przewodem albo ładowarką.
- Branie wartości szczytowej za ciągłą daje fałszywe poczucie bezpieczeństwa.
- Pomijanie strat w zasilaczu zaniża realne zużycie i nagrzewanie.
- Zakładanie, że „więcej watów zawsze znaczy lepiej”, utrudnia sensowny wybór sprzętu.
Gdy ktoś pyta mnie, jak uniknąć większości problemów, odpowiadam krótko: nie patrz tylko na jeden parametr, tylko na cały układ pracy urządzenia. To prowadzi już prosto do praktycznego zastosowania tej wiedzy przy wyborze sprzętu.
Jak wykorzystuję tę wiedzę przy wyborze sprzętu i zasilania
W codziennym wyborze elektroniki trzymam się kilku prostych zasad. Do ładowarek i zasilaczy patrzę na zestaw napięcie plus prąd, do grzałek i lamp na moc ciągłą, a do sprzętu z silnikiem albo audio na warunki pracy, sprawność i ewentualne szczyty poboru. Taki porządek zwykle wystarcza, żeby uniknąć niepotrzebnych reklamacji i niedopasowanego osprzętu.
- Jeśli urządzenie ma pracować długo, liczy się moc ciągła i zapas termiczny.
- Jeśli ma być zasilane z USB-C, sprawdzam profil napięć i maksymalny prąd, a nie tylko napis na pudełku.
- Jeśli buduję lub modernizuję układ 12 V, zwracam uwagę na spadki napięcia, bo tam błędy wychodzą szybko.
- Jeśli kupuję sprzęt do domu, rozróżniam pobór chwilowy od realnego zużycia energii.
