Wentylator łazienkowy z higrostatem to prosty sposób na ograniczenie wilgoci, parowania luster i problemów z pleśnią, ale jego skuteczność zależy od poprawnego podłączenia i ustawienia. W tym tekście pokazuję, jak podłączyć wentylator łazienkowy z czujnikiem wilgotności krok po kroku, czym różni się układ automatyczny od wersji z ręcznym startem oraz jak dobrać próg wilgotności, żeby urządzenie pracowało sensownie, a nie bez przerwy. Zostawiam też praktyczne wskazówki montażowe i najczęstsze błędy, które w takich instalacjach widać najczęściej.

Jak działa wentylator z higrostatem i dlaczego to wpływa na okablowanie

Higrostat to po prostu czujnik wilgotności, który uruchamia wentylator wtedy, gdy w łazience zrobi się zbyt parno. W praktyce takie urządzenie może pracować w dwóch trybach: albo wyłącznie automatycznie, albo automatycznie z możliwością ręcznego startu z włącznika światła lub osobnego przycisku. To właśnie dlatego sam opis „wentylator z czujnikiem wilgotności” nie wystarcza do podłączenia, jeśli nie znasz schematu danego modelu.

Ja przy takich urządzeniach zawsze zaczynam od sprawdzenia, jak producent nazwał zaciski. Najczęściej spotkasz L jako fazę stałą, N jako neutralny oraz dodatkowy zacisk sterujący, oznaczany na różne sposoby: T, LS, LT albo S. To nie są synonimy „na oko”, tylko konkretne wejścia sterujące, które trzeba rozpoznać przed podłączeniem. W wielu modelach układ wilgotności ma pierwszeństwo nad ręcznym startem, więc jeśli łazienka jest wilgotna, wentylator i tak będzie pracował według logiki higrostatu.

Gdy rozumiesz ten układ, łatwiej odróżnić instalację prostą od tej, która ma dodatkowy start ze światła. To ważne, bo od tego zależy kolejność podłączeń i to, czy wentylator będzie działał wyłącznie „sam z siebie”, czy też pozwoli na ręczne wymuszenie pracy. Następny krok to przygotowanie instalacji i narzędzi, zanim w ogóle dotkniesz zacisków.

Co przygotować przed montażem i co sprawdzić w instrukcji

Zanim cokolwiek podłączysz, odłącz zasilanie na obwodzie i upewnij się miernikiem, że na przewodach nie ma napięcia. To oczywiste, ale właśnie na tym etapie robi się najwięcej niepotrzebnych błędów. W łazience dodatkowo liczy się lokalizacja urządzenia, dostęp do kanału wentylacyjnego i to, czy model ma wymagany stopień ochrony do danego miejsca montażu.

Przygotowuję sobie zwykle kilka prostych rzeczy: śrubokręt, próbnik lub miernik, wkrętarkę, kołki, izolowane złączki i kawałek miejsca na wyprowadzenie przewodu. W praktyce liczy się też to, czy masz osobny przewód sterujący od włącznika światła. Bez niego część modeli da się podłączyć tylko w trybie automatycznym. W instrukcjach producentów często pojawia się też wymóg bezpiecznika 3 A, stałego montażu przewodu i wyłącznika dwubiegunowego poza strefą kąpielową.

Ja szczególnie zwracam uwagę na przewód sterujący i na to, czy producent nie wymaga zasilania z tej samej fazy dla L i Ls. To drobiazg, który potrafi zadecydować o tym, czy wentylator działa poprawnie, czy zachowuje się kompletnie nieprzewidywalnie. Skoro baza jest już jasna, można przejść do najważniejszego fragmentu, czyli samego podłączenia.

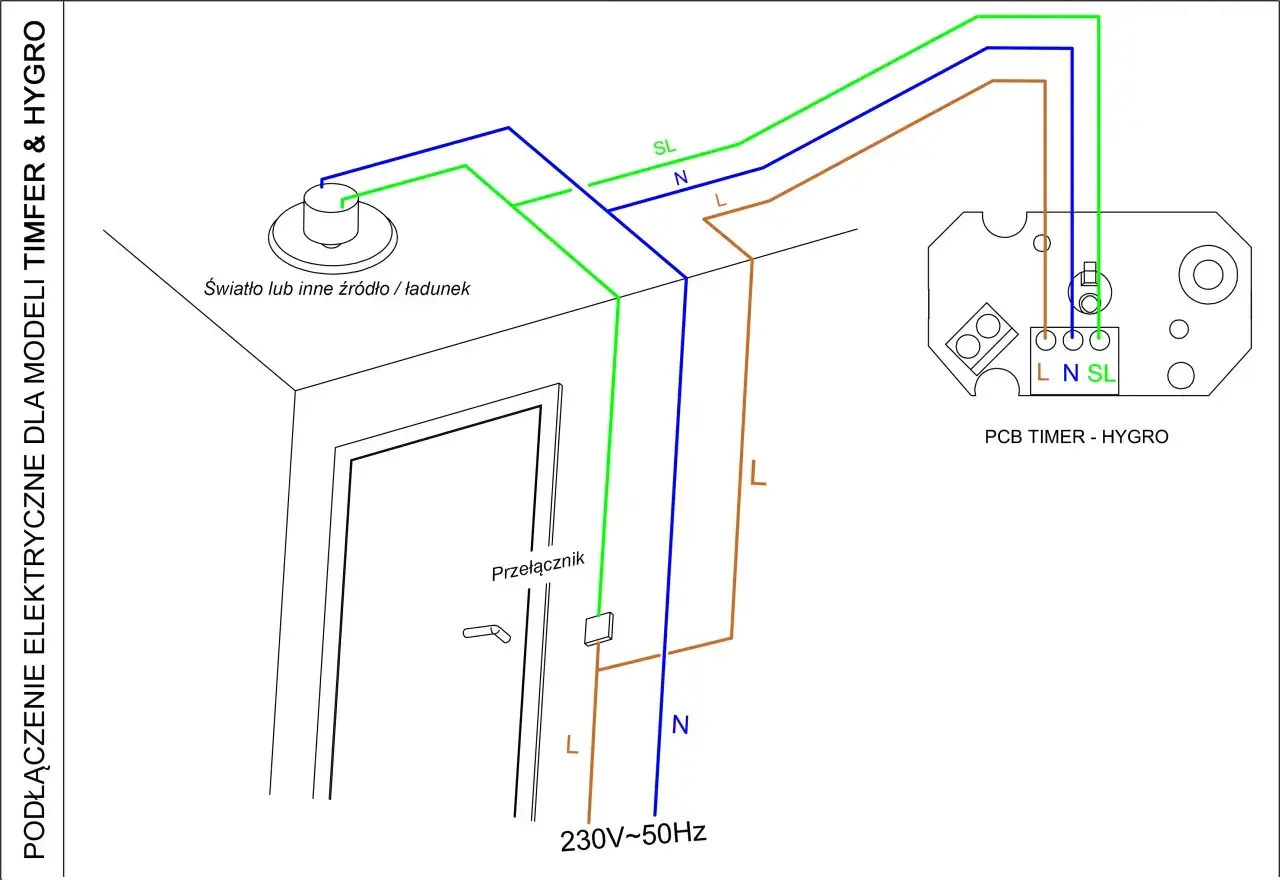

Jak podłączyć wentylator w trybie automatycznym i z ręcznym włączeniem

W praktyce spotkasz dwa najczęstsze warianty. W pierwszym wentylator ma działać wyłącznie na podstawie wilgotności i timera, a w drugim ma dodatkowo uruchamiać się z włącznika światła albo osobnego przełącznika. Różnica jest istotna, bo w drugim wariancie dochodzi jeszcze przewód sterujący, a układ trzeba połączyć dokładnie tak, jak pokazuje producent.

1. Odłącz zasilanie i upewnij się, że obwód jest martwy. To pierwszy warunek, bez którego nie ma sensu iść dalej.
2. Otwórz obudowę i znajdź opis zacisków. W dobrych modelach schemat jest nadrukowany od wewnątrz, pod pokrywą.
3. Podłącz N do zacisku neutralnego oraz L do fazy stałej.
4. Jeśli model ma wejście sterujące, podłącz Ls/T do fazy z włącznika lub osobnego przycisku. Jeśli producent tego wymaga, przewód L i przewód sterujący muszą pochodzić z tej samej fazy zasilającej.
5. Dokręć zaciski, ułóż przewody bez naprężenia i zamknij obudowę. Nie zostawiaj przewodu „na styk”, bo później utrudni to serwis i zwiększy ryzyko uszkodzenia.
6. Włącz zasilanie i przetestuj pracę po wzroście wilgotności oraz po zgaszeniu światła, jeśli układ ma ręczny start.

Wiele modeli po pierwszym uruchomieniu potrafi pracować kilka godzin bez przerwy, jeśli w pomieszczeniu nadal utrzymuje się wysoka wilgotność. To nie zawsze oznacza usterkę, tylko zadziałanie higrostatu w warunkach, które jeszcze nie pozwalają na wyłączenie urządzenia. Kiedy połączenia są już gotowe, równie ważny staje się sam montaż mechaniczny, bo źle osadzony wentylator potrafi osłabić nawet poprawnie zrobioną elektrykę.

Jak zamontować wentylator, żeby higrostat działał stabilnie

Dobry montaż to nie tylko przykręcenie obudowy. Wentylator musi mieć swobodny przepływ powietrza, szczelne osadzenie przy ścianie lub suficie i prawidłowe połączenie z kanałem. Jeśli obudowa jest źle dosunięta, klapka zwrotna nie domyka się, a wirnik pracuje w niekorzystnych warunkach, to ani higrostat, ani timer nie poprawią efektu.

Z praktyki montażowej najważniejsze są trzy rzeczy: wysokość, drożność kanału i stabilne zamocowanie. W wielu instrukcjach producenci zalecają montaż wysoko na ścianie albo na suficie, a przy montażu na ścianie zewnętrznej dodatkową kratkę ochronną. Warto też zostawić trochę luzu na przewodzie, zwykle około 20-25 cm, żeby dało się bez problemu wykonać połączenia i ewentualny serwis.

1. Sprawdź średnicę kanału i dopasuj do niej model wentylatora.
2. Przymierz obudowę i upewnij się, że przylega równo do podłoża.
3. Poprowadź przewód tak, aby nie był naciągnięty ani zgnieciony przez obudowę.
4. Sprawdź, czy nic nie blokuje wirnika i czy klapka zwrotna otwiera się swobodnie.
5. Jeśli montaż odbywa się na ścianie zewnętrznej, dołóż zabezpieczenie zgodne z instrukcją producenta.

Właśnie na tym etapie wiele osób zrzuca winę na elektronikę, choć problem leży po stronie mechaniki albo przepływu. Jeśli kanał ma słaby ciąg, kratka jest zabrudzona albo obudowa nie siedzi jak trzeba, higrostat będzie reagował wolniej lub bardziej chaotycznie. Następny krok to ustawienie samego progu wilgotności, czyli elementu, który najczęściej decyduje o komforcie użytkowania.

Jak ustawić próg wilgotności i timer bez ciągłego klikania

Zakres regulacji zależy od modelu, ale w praktyce bardzo często spotyka się zakresy od 40% do 90% wilgotności względnej albo od 60% do 90%. To nie są wartości, które trzeba traktować jako „jedynie słuszne”, bo czujnik ma reagować na warunki w konkretnej łazience, a nie na abstrakcyjny ideał z pudełka. W wielu instrukcjach wyłączenie następuje dopiero po spadku wilgotności o kilka punktów procentowych poniżej ustawionego progu i po czasie zadanym na timerze.

Ja zwykle zaczynam od ustawienia umiarkowanego poziomu, a potem koryguję go po dwóch, trzech dniach obserwacji. To rozsądniejsze niż szybkie przekręcanie pokrętła na skrajne wartości. W typowej łazience sensowny punkt wyjścia to ustawienie tak, żeby wentylator uruchamiał się po prysznicu, ale nie startował od każdej drobnej zmiany wilgotności. Jeśli pomieszczenie jest słabo wentylowane albo długo trzyma parę, próg trzeba obniżyć; jeśli wentylator włącza się zbyt często, podnosi się go o mały krok.

• Zacznij od średniego ustawienia, a nie od maksimum czułości.
• Sprawdź zachowanie po kąpieli, a nie tylko „na sucho”.
• Daj urządzeniu czas na schłodzenie i osuszenie, bo timer ma sens właśnie po spadku wilgotności.
• Nie kręć regulacją na siłę; pokrętła w takich modułach są delikatne.
• Jeśli model ma diodę sygnalizacyjną, traktuj ją jako informację diagnostyczną, nie ozdobę.

Przy pierwszym uruchomieniu warto też pamiętać, że nowy lub długo nieużywany wentylator może pracować dłużej, zanim warunki w łazience wrócą do poziomu wyłączenia. To normalne, szczególnie w świeżo wyremontowanych pomieszczeniach, gdzie wilgoć potrafi utrzymywać się znacznie dłużej niż w dobrze ustabilizowanej instalacji. Gdy ustawienia są już opanowane, pozostaje jeszcze kwestia błędów, które najczęściej psują efekt mimo poprawnego montażu.

Najczęstsze błędy, które psują działanie instalacji

Najbardziej kosztowne pomyłki wcale nie są spektakularne. Zwykle wynikają z drobiazgów: źle rozpoznanego przewodu, źle dobranego progu wilgotności albo ignorowania schematu producenta. Z mojego doświadczenia najczęściej problemem nie jest sam higrostat, tylko sposób, w jaki ktoś go wpiął w instalację.

Warto też pamiętać, że nie każdy model wymaga uziemienia. Część wentylatorów jest w drugiej klasie ochronności i pracuje bez przewodu ochronnego, ale to zawsze trzeba sprawdzić na tabliczce i w dokumentacji. To niewielki szczegół, a potrafi oszczędzić niepotrzebnych przeróbek i błędnych założeń. Kiedy instalacja jest już poprawnie złożona, zostaje ostatni etap, który wielu osobom wydaje się nudny, a w praktyce decyduje o trwałości całego układu.

Po montażu zostaje już tylko kalibracja i prosty przegląd

Po pierwszym uruchomieniu nie zamykam tematu od razu. Zawsze wracam do ustawień po kilku dniach normalnego użytkowania, bo dopiero wtedy widać, czy próg wilgotności jest dobrze dobrany i czy timer nie jest za krótki albo za długi. Jeśli wentylator uruchamia się za często, delikatnie podnoszę próg. Jeśli łazienka długo pozostaje mokra, schodzę niżej i sprawdzam, czy kanał nie jest przytłumiony.

Raz na jakiś czas warto też oczyścić kratkę, front i obudowę z kurzu. Wbrew pozorom to ma znaczenie, bo zabrudzenia potrafią obniżyć wydajność i zmienić sposób, w jaki wentylator reaguje na wilgoć. Jeśli instalacja ma pracować długo i bez niespodzianek, dobrze jest jeszcze po roku sprawdzić dokręcenie połączeń, stan klapki zwrotnej i to, czy urządzenie nie pracuje wyraźnie głośniej niż na początku. Najlepszy efekt daje połączenie poprawnego schematu, sensownego ustawienia i zwykłej kontroli po montażu - wtedy higrostat faktycznie robi to, do czego został stworzony.

Jeśli chcesz, żeby wentylator był naprawdę bezproblemowy, traktuj go jak element instalacji, a nie tylko akcesorium do łazienki: dobrze dobrany model, prawidłowe przewody, rozsądny próg wilgotności i czysty kanał wentylacyjny robią tu większą różnicę niż jakikolwiek „trik” montażowy.
