W bloku podłączenie domofonu sprowadza się przede wszystkim do rozpoznania systemu, a dopiero potem do właściwego wpięcia przewodów. Najwięcej problemów nie wynika z samej śrubki czy zacisku, tylko z pomylenia instalacji analogowej z cyfrową, źle dobranego unifonu albo pracy na przewodach bez oznaczeń. Poniżej pokazuję, jak podejść do tego bez zgadywania: od identyfikacji systemu, przez przygotowanie i podłączenie, po objawy błędów, których nie warto ignorować.
Najkrótsza droga do poprawnego podłączenia
- Najpierw sprawdź system - analogowy i cyfrowy podłącza się inaczej, a w bloku to kluczowa różnica.
- Nie sugeruj się kolorem przewodów - w domofonach ważniejsza jest funkcja żyły niż barwa izolacji.
- Zrób zdjęcie starego podłączenia - to najprostszy sposób, by nie pomylić zacisków podczas przepinania.
- W cyfrowym systemie liczy się adres - sam montaż przewodów nie zawsze wystarczy, trzeba jeszcze przypisać unifon do mieszkania.
- W instalacji 6-żyłowej może być potrzebna zworka - w wielu unifonach trzeba ją przeciąć lub przestawić zgodnie z instrukcją.
- Jeśli nie działa cały pion, wezwij instalatora - wtedy problem zwykle leży w centrali, zasilaniu albo okablowaniu wspólnym.
Najpierw sprawdź, jaki system masz w bloku
Ja zawsze zaczynam od tego kroku, bo w blokach największy błąd to założenie, że każdy unifon działa tak samo. W praktyce są dwa główne warianty: system analogowy, w którym zwykle masz kilka osobnych żył odpowiadających za dźwięk, masę i zaczep, oraz system cyfrowy, gdzie komunikacja idzie magistralą i unifon trzeba często dodatkowo przypisać do numeru mieszkania.
| Typ instalacji | Jak ją rozpoznasz | Co to zmienia przy podłączeniu |
|---|---|---|
| Analogowa | Zwykle 4, 5 lub 6 żył, kilka osobnych przewodów do funkcji audio i otwierania drzwi | Trzeba dobrać zgodny unifon i przepiąć przewody według funkcji zacisków |
| Cyfrowa | Często tylko dwie żyły do magistrali, a aparat wymaga adresowania | Liczy się zgodność systemowa i ustawienie adresu, nie tylko sam montaż kabli |
Laskomex wprost przypomina, że producenci nie stosują znormalizowanych oznaczeń zacisków, więc nie wolno zakładać, że w jednym aparacie „3” oznacza to samo co w innym. To dlatego dwa wyglądające podobnie unifony mogą być zupełnie niekompatybilne. Kiedy już wiadomo, z jakim układem pracujesz, można przygotować samą wymianę tak, by nie zgadywać przy zaciskach.
Zanim odkręcisz stary unifon, przygotuj instalację do wymiany
Tu najwięcej zyskuje się na porządku, nie na sile. Zanim cokolwiek odepniesz, sprawdź naklejkę pod obudową starego aparatu, zrób zdjęcie wszystkich przewodów i opisz je taśmą lub markerem. Jeśli unifon ma numer modelu, producenta albo schemat na pokrywie, zachowaj to - w blokach to często jedyna pewna wskazówka, jaki zamiennik będzie pasował.
- Zapisz model starego unifonu - to skraca dobór nowego aparatu.
- Zrób zdjęcie przed odłączeniem - najlepiej z bliska i w dobrym świetle.
- Oznacz żyły - kolory w instalacjach domofonowych bywają mylące i nie są standardem.
- Sprawdź zgodność nowego unifonu - analogowy zamiennik nie zastąpi cyfrowego aparatu i odwrotnie.
- Jeśli to system wspólny - uprzedź administrację lub konserwatora, zwłaszcza gdy wymiana ma wyjść poza samą słuchawkę.
W cyfrowych instalacjach dodatkowym krokiem bywa ustawienie adresu mieszkania. Cyfral opisuje takie systemy jako magistralowe, oparte na komunikacji cyfrowej, w których podłączenie nie kończy się na samych przewodach. Dlatego nowy aparat można mieć poprawnie wpięty fizycznie, a mimo to nie mieć dzwonka, jeśli adres lub konfiguracja są ustawione źle. Kiedy wszystko jest już opisane, można przejść do właściwego montażu.
Podłącz nowy unifon krok po kroku
Najbezpieczniej robić to przewód po przewodzie, bez wyjmowania wszystkiego naraz. W blokach nie ma miejsca na improwizację, bo jeden źle wpięty zacisk potrafi zablokować dzwonek, rozmowę albo otwieranie drzwi.
- Otwórz obudowę i sfotografuj wnętrze - nawet jeśli wcześniej zrobiłeś zdjęcie, warto mieć drugi zapis przed samym przepięciem.
- Przenieś przewody pojedynczo - zdejmuj jedną żyłę ze starego aparatu i natychmiast wkładaj ją w odpowiedni zacisk nowego.
- Trzymaj się funkcji, nie koloru - najpierw identyfikuj wywołanie, mikrofon, głośnik, masę i zaczep, dopiero potem montuj.
- W systemie analogowym sprawdź zworkę - w wielu modelach 6-żyłowych trzeba ją przeciąć albo przestawić zgodnie z instrukcją producenta.
- W systemie cyfrowym ustaw adres - bez tego unifon może milczeć, mimo że przewody są podłączone prawidłowo.
- Dokręć zaciski i ułóż przewody - luźna żyła po tygodniu potrafi dać więcej problemów niż sam montaż.
- Sprawdź trzy funkcje - dzwonek, rozmowę i otwieranie elektrozaczepu.
Jeśli aparat jest nowy, instrukcja zwykle podaje dokładny układ zacisków. W praktyce to ważniejsze niż kolor obudowy, marka czy liczba przycisków. Przy blokach szczególnie dobrze działa zasada: jeden przewód, jeden test, jeden krok dalej. Dzięki temu od razu widzisz, w którym miejscu instalacja zaczyna się rozjeżdżać. Gdy już masz sam proces podłączenia, trzeba jeszcze umieć czytać opisy zacisków, bo właśnie tam powstaje najwięcej pomyłek.

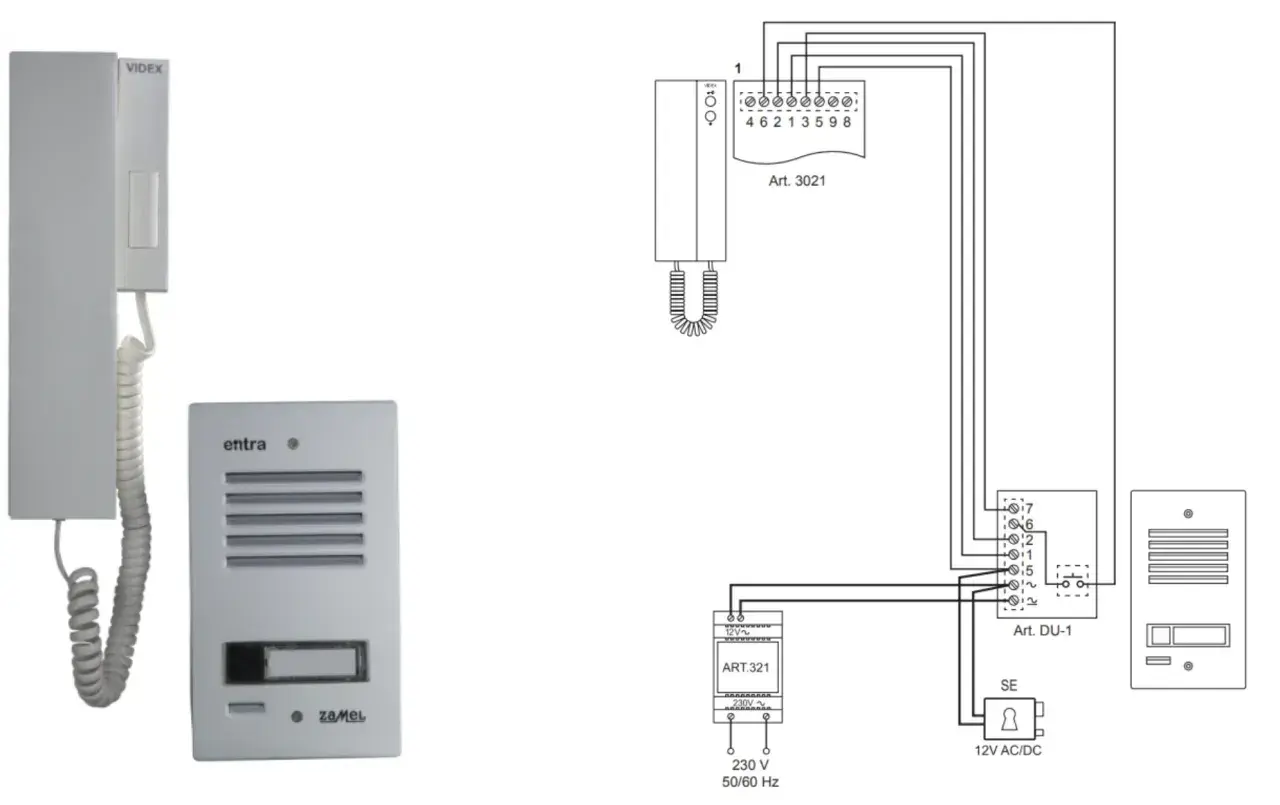

Odczytaj zaciski i przewody bez zgadywania
W analogowych domofonach nazwy potrafią się różnić, ale funkcje pozostają podobne. W jednym modelu zobaczysz „wywołanie”, w innym „CALL”, „1” albo „ZW”. Dlatego nie warto szukać magicznej uniwersalnej tabeli koloru przewodu do koloru zacisku - lepiej patrzeć na funkcję danego punktu niż na sam opis skrótu.
| Funkcja | Typowe oznaczenia | Co robi ten przewód |
|---|---|---|
| Wywołanie | 1, CALL, ZW, RING | Uruchamia dzwonek w unifonie po naciśnięciu przycisku na dole budynku |
| Słuchawka / głośnik | 2, SPK, FON, SŁ | Przenosi dźwięk z kasety do unifonu |
| Mikrofon | 3, MIC, MI | Odpowiada za to, że rozmówca na dole słyszy lokatora |
| Masa | 4, MASA, GND, COM | Wspólny punkt odniesienia dla toru audio i sterowania |
| Elektrozaczep | 5, Z, UNL, LOCK | Uruchamia otwieranie drzwi lub furtki |
| Masa elektrozaczepu | 7, ZM, minus zaczepu | Bywa potrzebna w wybranych układach 6-żyłowych |
W niektórych unifonach spotkasz też dodatkowe zaciski do wywołania wewnętrznego albo sygnalizacji LED. To już nie jest sedno podstawowego podłączenia, ale warto wiedzieć, że takie punkty istnieją, bo bywają mylone z głównymi torami audio. Jeśli aparat przewiduje kilka wariantów instalacji, producent zwykle rozpisuje też, kiedy trzeba przeciąć zworkę lub użyć konkretnego mostka. Właśnie tam przydaje się instrukcja konkretnego modelu, a nie ogólna porada z internetu. Kiedy nazwy są już rozszyfrowane, można przejść do diagnozowania typowych błędów.
Najczęstsze błędy i ich objawy
W blokowych domofonach usterka rzadko wygląda spektakularnie. Najczęściej wszystko działa „prawie dobrze”, czyli dzwonek jest, ale nie ma rozmowy, albo rozmowa jest, ale drzwi się nie otwierają. To właśnie takie pół-problemy są najlepszą wskazówką, gdzie szukać błędu.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Nie dzwoni po naciśnięciu numeru mieszkania | Źle wpięte wywołanie, brak adresu w systemie cyfrowym | Zacisk wywołania, ustawienie adresu, zgodność modelu |
| Dzwoni, ale nie słychać rozmowy | Pomylenie toru mikrofonu i głośnika albo słaba masa | Zaciski audio, dokręcenie przewodów, mostek w analogowym unifonie |
| Nie otwiera drzwi | Brak przewodu zaczepu, zła masa lub niewłaściwy zacisk | Tor elektrozaczepu i ewentualny dodatkowy przewód masy |
| Słychać trzaski albo przerywanie | Luz na zacisku, utleniona żyła, słaby styk | Każdy punkt połączenia i stan przewodów po zdjęciu izolacji |
| W cyfrowym systemie nic nie reaguje | Nieprawidłowy adres lub niezgodny unifon | Adres mieszkania, zgodność z centralą, instrukcję producenta |
Najbardziej podstępny błąd to ten, który daje częściowy efekt. Czasem unifon dzwoni, ale nie otwiera drzwi, więc łatwo uznać, że „prawie działa”. Ja tego nie traktuję jako sukcesu, bo w praktyce oznacza to zwykle, że jeden tor jest podłączony dobrze, a drugi nie. W systemach wielolokatorskich jeden zły aparat może też wprowadzać zakłócenia w całym pionie, dlatego warto zatrzymać się na diagnostyce, zamiast zgadywać kolejne warianty połączeń. I właśnie dlatego nie każda wymiana powinna kończyć się samodzielną próbą na ślepo.
Kiedy samodzielna wymiana ma sens, a kiedy trzeba fachowca
Samodzielnie ma sens wymieniać przede wszystkim sam unifon w mieszkaniu, gdy system jest dobrze rozpoznany, a nowy aparat jest zgodny z instalacją. Jeśli masz analogowy układ, stary model jest opisany, a po przepięciu działa rozmowa i otwieranie drzwi, temat zwykle kończy się szybko i bez kosztownej interwencji.
Fachowiec jest potrzebny wtedy, gdy problem wychodzi poza jedno mieszkanie. Jeśli nie działa kilka lokali, cała klatka, panel przy wejściu albo zasilacz, to już nie jest zwykła wymiana słuchawki. W podobnych przypadkach przydaje się pomiar, lokalizacja zwarcia i sprawdzenie centrali. Orientacyjnie prosta wymiana unifonu w bloku bywa dziś wyceniana w okolicach 120-130 zł, natomiast diagnostyka awarii przewodu albo naprawa linii potrafi kosztować wyraźnie więcej, często 220-250 zł i wyżej, zależnie od miasta oraz zakresu pracy.
Jeśli instalacja jest cyfrowa, a w instrukcji pojawiają się adresy, zworki lub tryb programowania, lepiej nie oszczędzać na czasie. Taki system potrafi działać świetnie, ale tylko wtedy, gdy jest poprawnie skonfigurowany. Przy wideodomofonie próg trudności rośnie jeszcze bardziej, bo dochodzi obraz, zasilanie i często bardziej wrażliwa konfiguracja całego układu. Z punktu widzenia praktyki to ważne rozróżnienie: wymiana unifonu i naprawa systemu domofonowego to nie to samo. Po decyzji o samodzielnym montażu warto jeszcze sprawdzić kilka rzeczy, żeby nie wracać do tego samego problemu po tygodniu.
Po montażu sprawdź więcej niż tylko dzwonek
Po zakończeniu prac nie ograniczam się do jednego testu. Domofon w bloku powinien przejść trzy szybkie próby: wywołanie, rozmowę i otwieranie drzwi. Dopiero gdy wszystkie trzy działają stabilnie, można uznać, że podłączenie jest zrobione poprawnie.
- Sprawdź wywołanie kilkukrotnie - czasem pierwszy sygnał działa, a drugi ujawnia słaby styk.
- Przetestuj rozmowę w obie strony - słuchanie bez nadawania nie wystarczy.
- Użyj przycisku otwierania kilka razy z rzędu - elektrozaczep powinien reagować powtarzalnie.
- Skontroluj dokręcenie przewodów - luźna żyła wróci jako awaria po kilku dniach.
- Ułóż przewody bez naprężenia - zbyt mocno dociśnięty kabel potrafi się wysunąć przy zamknięciu obudowy.
Warto też zapisać model nowego unifonu i ustawiony adres, jeśli system jest cyfrowy. To drobiazg, który oszczędza czas przy kolejnej wymianie albo naprawie. Jeśli po wszystkim coś nadal działa niepewnie, nie warto poprawiać po omacku. W blokowym systemie domofonowym lepiej zatrzymać się o krok wcześniej niż doprowadzić do awarii, która obejmie całą pionową instalację.
Przy podłączaniu domofonu w bloku najwięcej daje spokojna diagnostyka: najpierw system, potem kompatybilność, na końcu same przewody. Taka kolejność jest prostsza niż zgadywanie, a w praktyce szybciej prowadzi do działającego unifonu. Jeśli masz poprawnie dobrany model i czytelnie opisane żyły, większość problemów da się rozwiązać bez zbędnych prób, ale przy cyfrowych instalacjach i awariach wspólnych nadal opłaca się zachować ostrożność.
