Jak podłączyć silnik 3 fazowy 4 przewody - Gwiazda czy trójkąt?

Jacek Pawłowski .

6 czerwca 2026

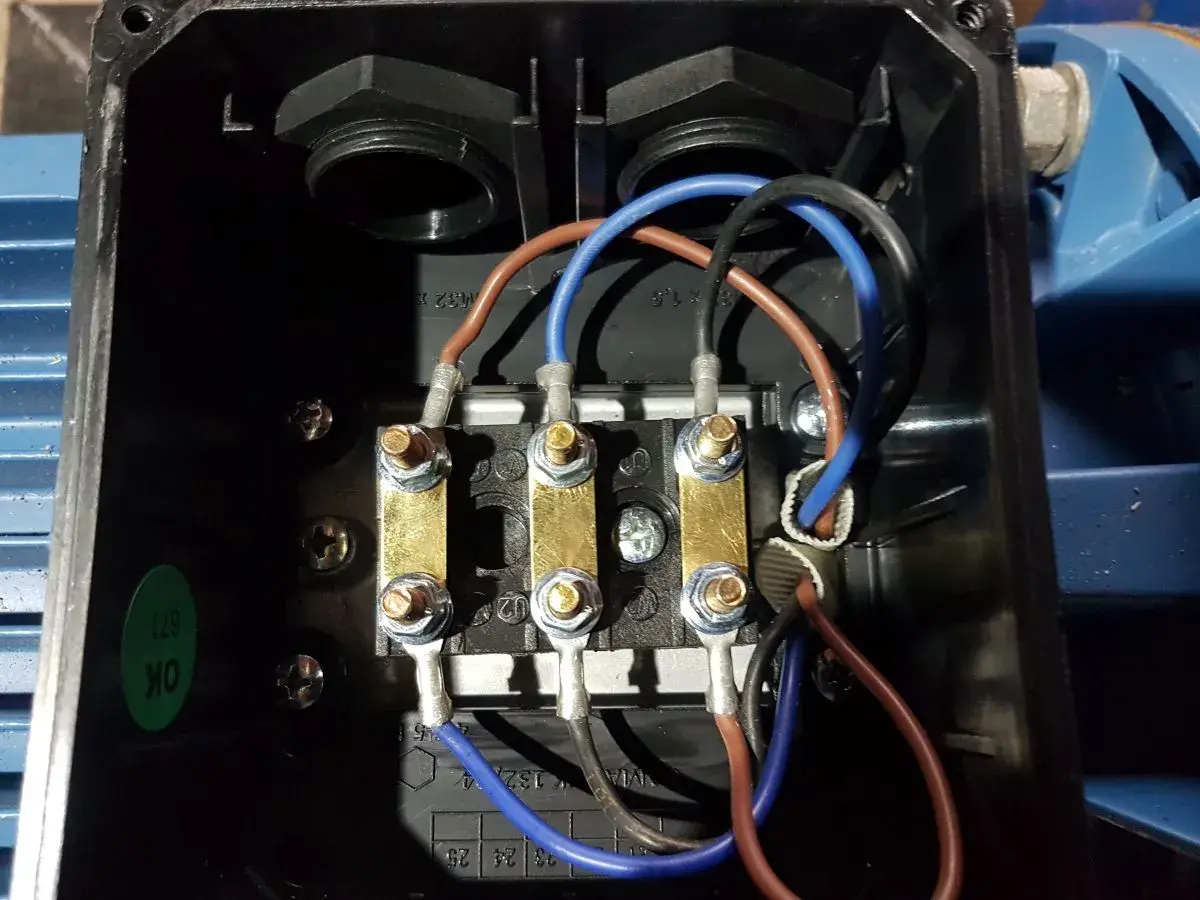

Schemat podłączenia silnika 3 fazowego 4 przewody. Widać zaciski i przewody fazowe (brązowy, niebieski, czarny) oraz uziemienie.

Podłączenie silnika trójfazowego wymaga czegoś więcej niż wpięcia trzech żył do zacisków. W praktyce pytanie jak podłączyć silnik 3 fazowy 4 przewody sprowadza się do sprawdzenia, czy czwarta żyła jest tylko ochronnym PE, jaki układ przewidział producent i czy silnik ma pracować w gwieździe, czy w trójkącie. Poniżej rozpisuję to tak, żeby dało się przejść od identyfikacji przewodów do bezpiecznego pierwszego uruchomienia bez zgadywania.

Najpierw sprawdź tabliczkę, a dopiero potem przewody

  • W standardowym silniku trójfazowym czwarty przewód to zwykle PE, czyli przewód ochronny, a nie neutralny.
  • W Polsce najczęściej spotkasz sieć 3x400 V, więc dobór połączenia zależy od tabliczki znamionowej silnika.
  • Silnik 230/400 V zwykle łączy się w gwiazdę na 400 V, a silnik 400/690 V w trójkąt na 400 V.
  • Nie ufaj samym kolorom żył, bo stare instalacje i nietypowe wykonania potrafią zmylić nawet doświadczoną osobę.
  • Po podłączeniu sprawdź kierunek obrotów, prąd i temperaturę podczas krótkiego testu.

Co naprawdę oznaczają cztery przewody przy silniku trójfazowym

Tu najłatwiej o pomyłkę, bo „cztery przewody” może znaczyć dwie różne rzeczy. Najczęściej chodzi o zwykły kabel zasilający, w którym są trzy fazy i przewód ochronny PE. W takim układzie silnik nie potrzebuje przewodu neutralnego do pracy, bo uzwojenia zasilają się międzyfazowo. Ja właśnie od tego zaczynam: od odróżnienia przewodów roboczych od ochronnych, bo to od razu porządkuje cały schemat.

Co widzisz Co to zwykle oznacza Jak do tego podejść
3 fazy + żółto-zielony przewód Standardowe zasilanie silnika: L1, L2, L3 i PE Podłącz fazy do zacisków roboczych, a PE do obudowy lub zacisku ochronnego
3 fazy + niebieski przewód + PE Możliwy przewód neutralny, ale nie zakładaj tego bez schematu Sprawdź dokumentację, bo neutralny w silniku trójfazowym nie jest regułą
4 wyprowadzenia samego silnika Rzadszy wariant, często wykonanie specjalne Nie zgaduj po kolorach; szukaj schematu w puszce lub w dokumentacji producenta

W praktyce to ważne rozróżnienie, bo jeden typ instalacji znaczy „podłącz silnik jak zwykły odbiornik trójfazowy”, a drugi wymaga już konkretnego schematu producenta. Zanim ruszysz dalej, trzeba więc ustalić, co mówi tabliczka znamionowa, bo ona rozstrzyga więcej niż liczba przewodów.

Jak odczytać tabliczkę znamionową i dobrać gwiazdę albo trójkąt

Ja zawsze patrzę najpierw na tabliczkę, a dopiero potem na puszkę zaciskową. To tam znajdziesz napięcie znamionowe, prąd, czasem schemat połączeń i informację, czy silnik ma pracować w gwieździe, czy w trójkącie. W Polsce najczęściej spotkasz silniki opisane jako 230/400 V albo 400/690 V, i to właśnie ten zapis decyduje o wszystkim.

Oznaczenie na tabliczce Typowa sieć w Polsce Najczęstszy układ pracy Co to oznacza w praktyce
230/400 V 3x400 V Gwiazda Silnik dostaje właściwe napięcie na uzwojenia i pracuje zgodnie z projektem
400/690 V 3x400 V Trójkąt To typowy wariant dla silników, które przy 400 V mają pracować w delta
230 V tylko 3x400 V Bezpośrednio nie Takiego silnika nie podłączasz wprost do standardowej sieci trójfazowej bez odpowiedniego rozwiązania

W skrzynce zaciskowej zwykle znajdziesz też schemat połączeń. To nie jest ozdoba, tylko najważniejsza informacja techniczna na obudowie. Jeśli schemat jest czytelny, trzymaj się go bez kombinowania. Jeśli nie jest, nie opieraj się na pamięci ani na tym, że „w poprzednim silniku było podobnie”.

Warto też pamiętać o jednej rzeczy, którą często się pomija: w standardowym silniku trójfazowym neutralny nie służy do zasilania uzwojeń. Jeżeli jakiś przewód wygląda na neutralny, sprawdź, czy nie obsługuje dodatkowego elementu, na przykład czujnika termicznego, hamulca albo układu pomocniczego. To już prowadzi prosto do samego podłączenia.

Jak podłączyć silnik krok po kroku bez zgadywania

Jeśli mam podłączyć silnik bez ryzyka, idę zawsze tą samą kolejnością. Nie jest efektowna, ale działa i ogranicza liczbę błędów. Najważniejsze jest to, żeby nie robić nic „na żywca” i nie zamieniać kolejności etapów.

  1. Odłącz zasilanie i sprawdź brak napięcia miernikiem. Sam wyłącznik na ścianie nie wystarcza.
  2. Otwórz puszkę zaciskową i odszukaj schemat producenta. Jeśli go nie ma, zacznij od tabliczki znamionowej i oznaczeń zacisków.
  3. Rozpoznaj przewód ochronny PE. Zwykle ma kolor żółto-zielony i idzie na zacisk ochronny na obudowie, a nie do zacisków uzwojeń.
  4. Podłącz trzy przewody fazowe do odpowiednich zacisków roboczych. W większości silników spotkasz oznaczenia U1, V1, W1 albo T1, T2, T3.
  5. Ustaw mostki zgodnie z układem z tabliczki. Gwiazda i trójkąt to nie dwa przypadkowe warianty, tylko konkretne połączenia uzwojeń.
  6. Dokręć zaciski pewnie, ale bez przesady. Luźny styk grzeje się szybciej niż sam silnik.
  7. Zamknij pokrywę, sprawdź dławik kablowy i odciążenie przewodu, a potem wykonaj krótki test rozruchu.

Jeśli silnik ma 6 zacisków, sprawa jest jeszcze prostsza, bo zwykle pozwala on na konfigurację zgodną ze schematem. Jeżeli ma mniej lub więcej wyprowadzeń, nie traktuj go jak typowego modelu warsztatowego. Ja w takich sytuacjach wolę zatrzymać się na minutę niż później szukać spalonego uzwojenia.

Warto też zapamiętać jedną zasadę praktyczną: kolor przewodu nie zastępuje schematu. W starszych instalacjach kolory bywają nietypowe, a w naprawianych urządzeniach ktoś mógł już wcześniej zrobić własne oznaczenia. Z tego powodu to, co prowadzi do silnika, zawsze weryfikuję pomiarem i dokumentacją, a nie wyłącznie wzrokiem.

Jak sprawdzić kierunek obrotów i zrobić pierwszy rozruch

Po podłączeniu silnika najważniejsze jest nie to, czy „ruszył”, tylko czy ruszył we właściwą stronę i bez nadmiernego obciążenia. Przy napędach wentylatorów, pomp czy prostych maszyn kierunek obrotów ma znaczenie od razu, bo odwrotne wirowanie potrafi zmienić zachowanie całego układu. Ja robię pierwszy test krótko, niemal impulsowo, żeby od razu wyłapać błąd.

Jak odwrócić kierunek obrotów

Jeżeli silnik kręci się odwrotnie, wystarczy zamienić miejscami dwie dowolne fazy. To podstawowa i bezpieczna metoda, pod warunkiem że robisz to po odłączeniu zasilania. Jeśli napęd idzie przez stycznik, zmiany wykonuj po stronie wyjściowej układu, a nie „na skróty” przy samym silniku.

Przeczytaj również: Jak podłączyć zmywarkę do odpływu? Zrób to sam bez błędów!

Na co patrzeć w pierwszych minutach pracy

  • Czy silnik startuje bez wyraźnego buczenia i szarpania.
  • Czy po kilku minutach obudowa nie nagrzewa się zbyt szybko.
  • Czy prąd na fazach jest zbliżony do wartości znamionowej z tabliczki.
  • Czy zabezpieczenie termiczne nie wybija przy lekkim obciążeniu.
  • Czy nie ma zapachu przegrzanej izolacji albo wyraźnych drgań mechanicznych.

Jeśli cokolwiek z tych punktów wygląda podejrzanie, zatrzymuję układ od razu. To zwykle nie jest drobiazg, tylko sygnał, że układ gwiazda i trójkąt, kolejność faz albo obciążenie mechaniczne nie zgadzają się z założeniem. Następny krok to sprawdzenie błędów, bo właśnie tam najczęściej leży problem.

Najczęstsze błędy, które widzę przy takim podłączeniu

Przy pracy z silnikami trójfazowymi najwięcej szkód robią nie spektakularne awarie, tylko proste pomyłki. Część z nich da się wyłapać w kilka sekund, jeśli wiesz, czego szukać. Ja zwracam uwagę przede wszystkim na te sytuacje:

  • Mylenie PE z N - przewód ochronny nie jest przewodem roboczym i nie wolno traktować go jak neutralnego.
  • Dobór układu bez tabliczki - liczba przewodów nie mówi jeszcze, czy silnik ma pracować w gwieździe, czy w trójkącie.
  • Zaufanie kolorom zamiast oznaczeniom - stare instalacje często mają kolory, które nie odpowiadają obecnym standardom.
  • Luźne zaciski - nawet niewielki luz potrafi zrobić lokalne grzanie i z czasem zniszczyć izolację.
  • Zbyt mały przekrój przewodu - przy dłuższym odcinku powoduje spadek napięcia, słabszy rozruch i większe grzanie.
  • Ignorowanie dodatkowych elementów - czujnik termiczny, hamulec albo falownik wymagają już osobnego podejścia.

Jeśli schemat na pokrywie jest nieczytelny, silnik ma nietypowe wyprowadzenia albo instalacja jest stara i niepewna, ja nie zgaduję. W takich sytuacjach lepiej przerwać pracę niż później szukać uszkodzonego uzwojenia albo niesprawnego zabezpieczenia. To prowadzi do ostatniej rzeczy, która realnie oszczędza czas po montażu.

Co jeszcze sprawdzam po uruchomieniu, żeby silnik pracował bezpiecznie

Po pierwszym starcie nie kończę pracy od razu. Dla mnie ważne są jeszcze trzy rzeczy: stabilność połączeń, właściwe zabezpieczenie i ślad po montażu, do którego można wrócić za miesiąc. Taki drobny porządek robi dużą różnicę przy serwisie.

  • Dociągam zaciski po krótkiej próbie pracy, bo przewody potrafią minimalnie „osiąść” po nagrzaniu.
  • Sprawdzam ustawienie zabezpieczenia przeciążeniowego zgodnie z prądem znamionowym silnika.
  • Robię zdjęcie schematu i podłączenia, żeby przy następnym otwarciu puszki nie zaczynać od zera.
  • Kontroluję odciążenie kabla, bo szarpanie przewodem potrafi uszkodzić zaciski szybciej niż sama eksploatacja.
  • Oznaczam fazy i opisuję układ, jeśli silnik ma wrócić do serwisu albo ma pracować w układzie z większą liczbą urządzeń.

Jeżeli podchodzisz do tematu metodycznie, podłączenie silnika trójfazowego nie jest skomplikowane, tylko wymagające porządku. Najważniejsze są trzy decyzje: rozpoznanie przewodów, dobór właściwego układu z tabliczki i krótki test po uruchomieniu. Gdy te elementy się zgadzają, silnik zwykle pracuje przewidywalnie i bez niepotrzebnych niespodzianek.

FAQ - Najczęstsze pytania

W standardowej instalacji czwarty przewód to zazwyczaj PE (ochronny), a nie neutralny. Służy on do zapewnienia bezpieczeństwa poprzez podłączenie do obudowy silnika. Silnik trójfazowy do pracy potrzebuje jedynie trzech faz.
Decyduje o tym tabliczka znamionowa i napięcie sieci. W Polsce (400 V) silniki 230/400 V łączy się w gwiazdę, a silniki 400/690 V w trójkąt. Zawsze sprawdź schemat producenta w puszce zaciskowej przed montażem mostków.
Aby zmienić kierunek wirowania, wystarczy zamienić miejscami dwie dowolne fazy (np. L1 z L2) na zaciskach silnika. Pamiętaj, aby przed wykonaniem tej czynności całkowicie odłączyć zasilanie i sprawdzić brak napięcia miernikiem.
Zazwyczaj nie, ponieważ uzwojenia zasilane są napięciem międzyfazowym. Przewód neutralny bywa potrzebny tylko wtedy, gdy silnik posiada dodatkowe wyposażenie, takie jak hamulec lub czujniki wymagające osobnego zasilania 230 V.
