Połączenie przewodów bez lutownicy da się zrobić szybko i trwale, ale tylko wtedy, gdy dobierze się właściwy typ złączki do żyły, przekroju i miejsca montażu. Właśnie w tym miejscu pojawia się praktyczna odpowiedź na pytanie, jak połączyć kable bez lutowania, bez ryzyka luźnego styku, przegrzewania i późniejszych przerw w działaniu. Poniżej rozkładam to na proste decyzje: co wybrać, jak przygotować przewód i gdzie najłatwiej popełnić błąd.
Najlepszy wybór zależy od typu przewodu, miejsca montażu i tego, czy połączenie ma być rozbieralne

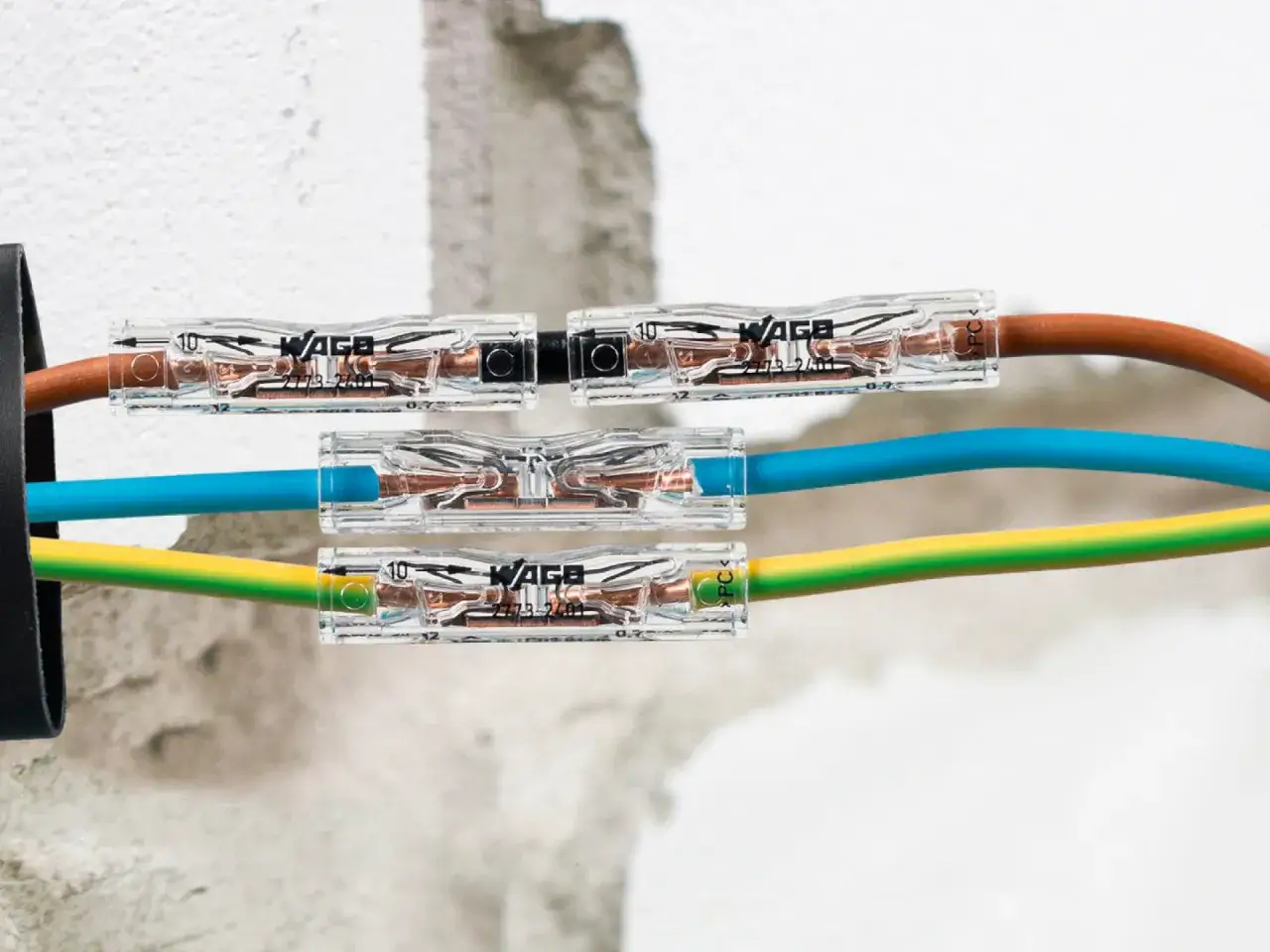

- Złączki dźwigniowe są najbardziej uniwersalne przy miedzi i sprawdzają się tam, gdzie liczy się szybki montaż oraz możliwość ponownego rozłączenia.
- Złączki push-wire są bardzo kompaktowe, ale najlepiej działają przy przewodach sztywnych i prostych połączeniach w puszce.
- Złącza zaciskane typu butt splice dają trwałe połączenie przewód-przewód, o ile użyjesz właściwej zaciskarki i właściwego rozmiaru konektora.
- Tulejki zaciskowe nie służą do łączenia dwóch kabli ze sobą, tylko do przygotowania linki przed wpięciem do zacisku śrubowego lub sprężynowego.
- Przy instalacjach stałych najważniejsze są: poprawne odizolowanie, odpowiedni przekrój i montaż w obudowie lub puszce.
Najszybsze metody łączenia przewodów bez lutownicy
Ja rozdzielam te rozwiązania na trzy praktyczne grupy. Pierwsza to złączki sprężynowe i dźwigniowe, druga to połączenia zaciskane, a trzecia to tulejki, które porządkują końcówkę przewodu przed wpięciem do zacisku. Każda z nich rozwiązuje inny problem, więc nie ma jednego uniwersalnego zwycięzcy.
| Metoda | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Złączka dźwigniowa | Puszki instalacyjne, lampy, urządzenia, szybkie naprawy | Uniwersalna, wygodna, zwykle rozbieralna, działa z przewodami jedno-, wielodrutowymi i linkowymi | Zajmuje więcej miejsca niż małe złączki sprężynowe; trzeba pilnować długości odizolowania |
| Złączka push-wire | Proste połączenia w ciasnych miejscach, głównie przewody sztywne | Bardzo kompaktowa, szybka, beznarzędziowa | Mniej elastyczna przy doborze przewodów i zastosowań niż złączka dźwigniowa |
| Złącze zaciskane typu butt splice | Trwałe połączenie przewód-przewód, wiązki, naprawy przewodów w sprzęcie | Solidne, odporne mechanicznie, estetyczne po poprawnym zaciśnięciu | Wymaga właściwej zaciskarki i właściwego rozmiaru konektora |
| Tulejka zaciskowa | Linka do zacisku śrubowego lub sprężynowego | Porządkuje żyły, poprawia kontakt i ułatwia montaż | To nie jest metoda łączenia dwóch kabli ze sobą |
W praktyce najczęściej wybieram złączkę dźwigniową, gdy połączenie ma być proste i serwisowalne, a zaciskane złącze wtedy, gdy potrzebuję krótkiego, mocnego i trwałego łączenia dwóch końców przewodu. To właśnie dlatego kolejny krok to dopasowanie metody do konkretnego kabla i warunków pracy.
Jak dobrać złączkę do rodzaju przewodu i miejsca montażu
Tu decydują trzy rzeczy: rodzaj żyły, przekrój i środowisko pracy. Jeśli przewód jest sztywny, najłatwiej pracuje ze złączkami push-wire. Jeśli to linka albo przewód wielodrutowy, lepsza będzie złączka dźwigniowa albo tulejka przed wpięciem do zacisku. Przy przewodach o większej ruchomości lub w wiązkach samochodowych częściej wygrywa złącze zaciskane, bo po prostu lepiej znosi pracę mechaniczną.
| Sytuacja | Co wybrać | Dlaczego to działa |
|---|---|---|
| Instalacja domowa z miedzią, puszka lub lampa | Złączka dźwigniowa | Obsługuje wiele typów żył i pozwala szybko sprawdzić poprawność połączenia |
| Ciasne miejsce i przewód sztywny | Mała złączka push-wire | Jest kompaktowa i nie wymaga narzędzi, o ile dobierzesz ją do odpowiedniego przekroju |
| Linka w zacisku śrubowym | Tulejka zaciskowa | Porządkuje końcówkę linki i zapobiega rozłażeniu się drucików pod śrubą |
| Trwałe połączenie dwóch końców przewodu | Złącze crimp | Daje mocny styk i nie wymaga podgrzewania po wykonaniu |
| Aluminium | Rozwiązanie dopuszczone przez producenta dla Al | Tu nie wolno zgadywać, bo potrzebna jest zgodność z konkretną złączką i często pasta stykowa |
Ja zawsze patrzę też na to, czy połączenie ma być rozbieralne. W instalacji, którą będę kiedyś serwisował, wolę złączkę, którą da się otworzyć bez niszczenia przewodu. Jeśli natomiast robię wiązkę albo naprawę odcinka kabla, lepsze bywa połączenie zaciskane. Kiedy to rozróżnisz, wykonanie samego połączenia staje się dużo prostsze.
Jak wykonać połączenie krok po kroku
Najpierw odłączam zasilanie i sprawdzam brak napięcia. Dopiero potem przygotowuję przewody, bo przy takich pracach pośpiech najczęściej kończy się błędem na długości odizolowania albo na niedociśniętym styku. To nie jest miejsce na improwizację.
Przy złączce dźwigniowej
- Odcinam przewód równo i zdejmuję izolację na długość wskazaną przez producenta złączki, na przykład 11 mm w popularnych rozwiązaniach dźwigniowych.
- Sprawdzam, czy żyła jest czysta, bez zadziorów i bez uszkodzeń izolacji przy samym końcu.
- Unoszę dźwignię, wsuwam jedną żyłę do oporu i zamykam dźwignię.
- Powtarzam operację dla kolejnych przewodów, ale każdy trafia do osobnego otworu zgodnie z konstrukcją złączki.
- Robię lekki test pociągnięcia, żeby sprawdzić, czy nic nie wysuwa się z zacisku.
Przy złączu zaciskanym
- Dobieram konektor do przekroju przewodu. Tu nie ma miejsca na „prawie pasuje”.
- Odizolowuję żyłę zgodnie z długością wynikającą z budowy konektora i kontroluję, czy przewód dochodzi do ogranicznika.
- Wkładam przewody z obu stron i zaciskam odpowiednią szczęką zaciskarki, aż połączenie będzie wyraźnie spłaszczone i stabilne.
- Sprawdzam, czy izolacja konektora obejmuje odpowiednią część przewodu i czy nie wystaje goła miedź.
- Jeżeli połączenie ma pracować w miejscu narażonym na wilgoć, stosuję wersję z koszulką termokurczliwą albo inną osłoną przewidzianą przez producenta.
Przeczytaj również: iPhone 13 pojemność baterii: Ile wytrzyma i jak o nią dbać?
Przy tulejce zaciskowej
- Dobieram tulejkę do przekroju linki i długości odizolowania.
- Wsuwam linkę do końca tulejki, tak aby wszystkie druciki znalazły się w środku.
- Zaciskam ją narzędziem przeznaczonym do tulejek, najlepiej tak, by uzyskać stabilne, gazoszczelne połączenie.
- Po zaciśnięciu sprawdzam, czy końcówka siedzi sztywno i czy nie da się wysunąć pojedynczych drucików.
Jeśli mam opisać to jednym zdaniem, to najważniejsze jest dopasowanie długości odizolowania do złączki, a nie odwrotnie. To właśnie tu najczęściej zaczynają się problemy, nawet wtedy, gdy sam element łączący został dobrany poprawnie.
Dlaczego w wielu sytuacjach zacisk wygrywa z lutem
Przy przewodach instalacyjnych i wiązkach, które mogą pracować mechanicznie, dobrze wykonany zacisk daje bardziej przewidywalny efekt niż amatorsko zrobione lutowanie. Lut wymaga wprawy, właściwej temperatury, topnika i odciążenia mechanicznego, a mimo to łatwo uzyskać połączenie, które wygląda dobrze, ale nie pracuje pewnie pod obciążeniem. Zacisk i złączka są po prostu bardziej powtarzalne.
| Kryterium | Zacisk i złączka | Lutowanie |
|---|---|---|
| Powtarzalność | Wysoka, jeśli użyjesz właściwego rozmiaru i narzędzia | Zależy mocno od doświadczenia |
| Odporność mechaniczna | Bardzo dobra przy poprawnym montażu | Dobra tylko wtedy, gdy przewód jest dodatkowo odciążony |
| Szybkość pracy | Zwykle większa | Mniejsza, bo dochodzi podgrzewanie i stygnięcie |
| Serwis | Łatwiejszy przy złączkach rozbieralnych | Trudniejszy, bo rozlutowanie nie zawsze kończy się czystym rezultatem |
| Zastosowanie | Instalacje, puszki, wiązki, naprawy przewodów | Elektronika, drobne naprawy, sytuacje kontrolowane |
Nie twierdzę, że lut jest zły. Po prostu przy przewodach zasilających i w miejscach, gdzie liczy się szybki serwis, zacisk zwykle daje lepszy stosunek prostoty do niezawodności. To prowadzi prosto do błędów, które najczęściej psują nawet poprawnie dobraną metodę.
Błędy, które najczęściej psują takie połączenie
Najwięcej awarii widzę nie w samym doborze metody, tylko w detalach montażu. Połączenie przewodów potrafi wyglądać poprawnie z zewnątrz, a i tak po kilku dniach lub tygodniach zaczyna się grzać, luzować albo tracić kontakt. Zwykle winny jest jeden z kilku powtarzających się błędów.
- Zbyt krótkie albo zbyt długie odizolowanie - przy krótkim przewód nie dochodzi do styku, przy długim zostaje odsłonięta miedź.
- Zły przekrój złączki - konektor niby „wchodzi”, ale nie trzyma siły docisku tak, jak powinien.
- Wpychanie kilku żył tam, gdzie producent dopuszcza tylko jedną - to prosta droga do przegrzewania i luźnego styku.
- Brak tulejki na lince w zacisku śrubowym - druciki rozchodzą się pod naciskiem śruby i kontakt robi się nierówny.
- Mieszanie aluminium z miedzią bez właściwego osprzętu - tutaj trzeba trzymać się wyłącznie dopuszczonych rozwiązań i odpowiednich środków kontaktowych.
- Upychanie połączenia bez obudowy - złączka musi siedzieć w puszce, skrzynce albo innym przeznaczonym do tego miejscu.
- Brak testu pociągnięcia - to najprostsza kontrola, którą za łatwo się pomija.
Jeżeli wyłapiesz te punkty jeszcze przed zamknięciem puszki, oszczędzisz sobie większości kłopotów. Na koniec zostaje już tylko krótka kontrola, którą robię zawsze, niezależnie od tego, czy łączę przewody w domu, czy przy urządzeniu.
Co sprawdzam przed zamknięciem puszki i włączeniem zasilania
Zanim uznam połączenie za gotowe, patrzę na cztery rzeczy: czy żyła siedzi do końca, czy nie ma wystającej miedzi, czy złączka pasuje do typu przewodu i czy wszystko jest zamknięte w odpowiedniej obudowie. Jeśli to instalacja z przewodem linkowym, sprawdzam jeszcze, czy tulejka albo zacisk zostały wykonane równo, bez rozrywania drutów. To drobny zestaw kontroli, ale właśnie on odróżnia szybki montaż od połączenia, które ma działać bez problemów przez lata.
W praktyce odpowiedź na pytanie jak połączyć kable bez lutowania sprowadza się do jednego wyboru: złączka sprężynowa, zaciskane złącze albo tulejka przed zaciskiem śrubowym. Jeśli dopasujesz metodę do typu przewodu i nie pójdziesz na skróty przy odizolowaniu, takie połączenie będzie pewniejsze niż większość improwizowanych napraw, a jednocześnie dużo wygodniejsze w późniejszym serwisie.
