Przewód neutralny w instalacji elektrycznej zamyka obwód i odprowadza prąd roboczy do źródła, dlatego jego rola jest dużo ważniejsza, niż sugeruje sam kolor izolacji. Gdy jest źle rozpoznany, poluzowany albo pomylony z ochronnym, potrafi wywołać migotanie światła, nieprawidłowe napięcia na urządzeniach i kłopoty z zabezpieczeniami. W tym tekście pokazuję, jak działa, po czym go rozpoznać i jak sprawdzać instalację bez zgadywania.
Co trzeba wiedzieć o N, L i PE na start
- Żyła N zamyka obwód i w normalnej pracy prowadzi prąd roboczy z powrotem do źródła.
- W Polsce i w zharmonizowanych oznaczeniach najczęściej ma izolację niebieską, a na osprzęcie szuka się litery N.
- PE ma kolor zielono-żółty i odpowiada za ochronę przeciwporażeniową, więc nie wolno traktować go jak zamiennika N.
- Luźny albo przerwany styk neutralny może powodować migotanie, skoki napięcia i awarie elektroniki.
- W starych instalacjach sam kolor nie wystarcza, bo po przeróbkach żyły bywają oznaczone nieprawidłowo.
- W obwodach z LED-ami, zasilaczami i automatyką domową tor N bywa obciążony bardziej, niż wygląda to na pierwszy rzut oka.
Jak działa żyła neutralna w obwodzie
W sieci 230/400 V ta żyła jest odniesieniem dla napięcia fazowego i jednocześnie drogą powrotną dla prądu roboczego. W obwodzie jednofazowym prąd płynie z fazy przez odbiornik i wraca nią do punktu neutralnego źródła. W praktyce oznacza to, że bez niej większość typowych odbiorników po prostu nie działa stabilnie.
W obwodzie jednofazowym
Najprostszy przykład to lampka albo ładowarka. Faza dostarcza energię, a N zamyka obwód. To dlatego ten tor nie jest „martwy” ani pomocniczy. Normalnie płynie nim prąd roboczy, a w dobrze wykonanej instalacji jego potencjał jest zbliżony do ziemi.
W układzie trójfazowym
W instalacji trójfazowej N zbiera prądy niezrównoważenia. Jeśli trzy fazy są obciążone nierówno, na żyłę N wraca suma tych różnic. Właśnie dlatego w biurach, serwerowniach, kuchniach i miejscach z dużą liczbą zasilaczy impulsowych zwracam uwagę nie tylko na fazy, ale też na jakość połączeń neutralnego toru.
Przeczytaj również: Pralka nie pobiera płynu? Sprawdź 7 przyczyn i napraw!
Dlaczego nie wolno mylić go z ochronnym
PE odpowiada za bezpieczeństwo przy uszkodzeniu izolacji, a N za normalną pracę obwodu. To dwa różne zadania. W układzie TN-C oba zadania łączy PEN, ale takie rozwiązanie ma ograniczenia: jeśli ten przewód straci ciągłość, problem dotyczy jednocześnie pracy odbiorników i ochrony przeciwporażeniowej.
Kiedy rozumiem już tę różnicę, przechodzę do identyfikacji w terenie, bo właśnie tam najłatwiej o błąd.

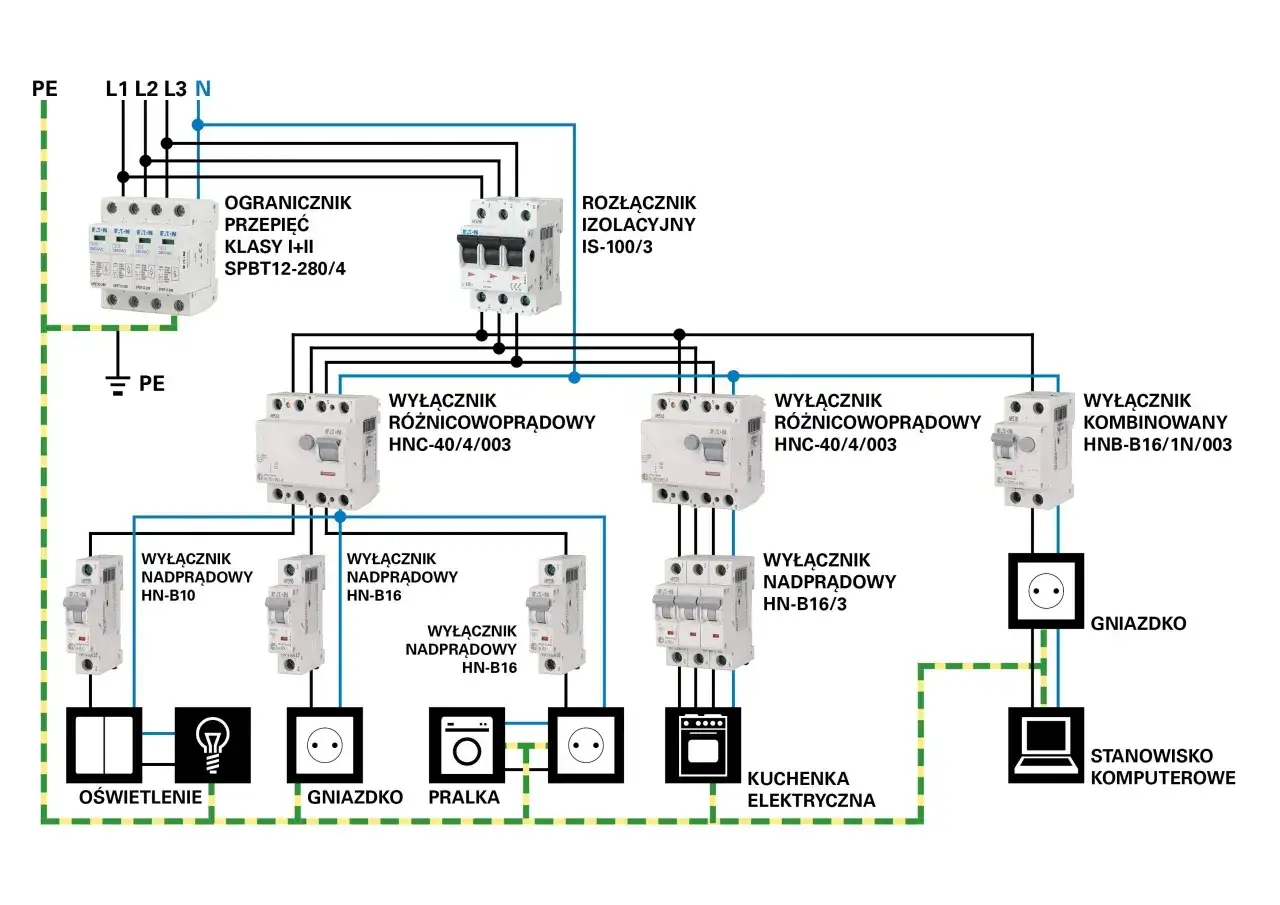

Jak rozpoznać żyłę N w praktyce
W nowych instalacjach najczęściej szukam izolacji niebieskiej i oznaczenia N na zacisku, gnieździe albo listwie w rozdzielnicy. Fazy są zwykle brązowe, czarne lub szare, a ochronny ma kolor zielono-żółty. W gniazdach i osprzęcie litera N pomaga, ale nie traktuję jej jak dowodu ostatecznego, jeśli instalacja była przerabiana.
| Przewód | Kolor / oznaczenie | Rola | Co łatwo pomylić |
|---|---|---|---|
| N | Niebieski, zacisk N | Tor powrotny prądu roboczego | W starych obwodach kolor bywa niewiarygodny |
| L | Brązowy, czarny lub szary | Przewód fazowy pod napięciem | Nie oceniam bezpieczeństwa wyłącznie po kolorze |
| PE | Zielono-żółty | Ochrona przeciwporażeniowa | Nie służy do normalnego przesyłu prądu roboczego |
| PEN | Zielono-żółty z niebieskimi końcówkami | Połączona funkcja ochronna i neutralna | Wymaga szczególnej ostrożności przy modernizacji |
Największy błąd popełnia się w obwodach starszych niż kilka lat albo po amatorskich przeróbkach. Kolor izolacji może zostać użyty ponownie, żyły mogą być pomylone w puszce, a niebieska taśma nie zawsze oznacza prawidłowe przypisanie do funkcji N. Dlatego przy wątpliwościach patrzę na schemat, ciągłość przewodu i oznaczenia w rozdzielnicy, a nie tylko na barwę izolacji.
To ważne, bo uszkodzony styk objawia się często dopiero pod obciążeniem, a wtedy identyfikacja wizualna już nie wystarcza.
Co się dzieje, gdy styk N jest luźny albo przerwany
Luźny zacisk neutralny potrafi zrobić więcej szkody niż zwykły brak zasilania. W obwodzie jednofazowym urządzenie może zacząć działać niestabilnie, a w układzie trójfazowym napięcia potrafią się przesunąć tak, że jedna grupa odbiorników dostaje za mało, a inna za dużo. To właśnie ten scenariusz najczęściej kończy się uszkodzeniem elektroniki, zasilaczy, lamp LED i sprzętu AGD.
| Objaw | Co to zwykle oznacza | Dlaczego to groźne |
|---|---|---|
| Migotanie światła | Słaby styk N, przepalenie zacisku, luz w puszce | Napięcie zmienia się pod obciążeniem |
| Część gniazd działa, część nie | Przerwa w torze powrotnym | Obwód nie jest domknięty w sposób stabilny |
| Nienaturalnie jasne lub ciemne lampy | Przesunięcie punktu neutralnego | Jedne odbiorniki dostają zbyt wysokie, inne zbyt niskie napięcie |
| Częste wyzwalanie zabezpieczeń | Błędne połączenie N z PE albo uszkodzenie izolacji | Rośnie ryzyko porażenia i przegrzania przewodów |
W układzie z PEN ryzyko rośnie jeszcze bardziej, bo zanika jednocześnie tor roboczy i ochronny. Dlatego przy modernizacji starych mieszkań nie traktuję tego przewodu jak zwykłej żyły do „przełożenia”, tylko jak element, który trzeba sprawdzić i poprawnie rozdzielić zgodnie z projektem.
Skoro skutki potrafią być tak nieoczywiste, rozsądniej jest diagnozować obwód krok po kroku niż zgadywać na podstawie koloru czy pojedynczego pomiaru.
Jak sprawdzać instalację bez zgadywania
Jeśli mam rozpoznać neutralny tor bez ryzyka, zaczynam od odłączenia zasilania i potwierdzenia braku napięcia miernikiem dwubiegunowym. Sam próbnik neonowy traktuję wyłącznie pomocniczo, bo pokazuje zbyt mało, żeby na nim oprzeć decyzję o pracy przy rozdzielnicy. Dopiero potem sprawdzam oznaczenia, ciągłość i ewentualne mostki w puszkach.
- Wyłącz obwód i zabezpiecz go przed przypadkowym załączeniem.
- Potwierdź brak napięcia miernikiem, a nie samym śrubokrętem z lampką.

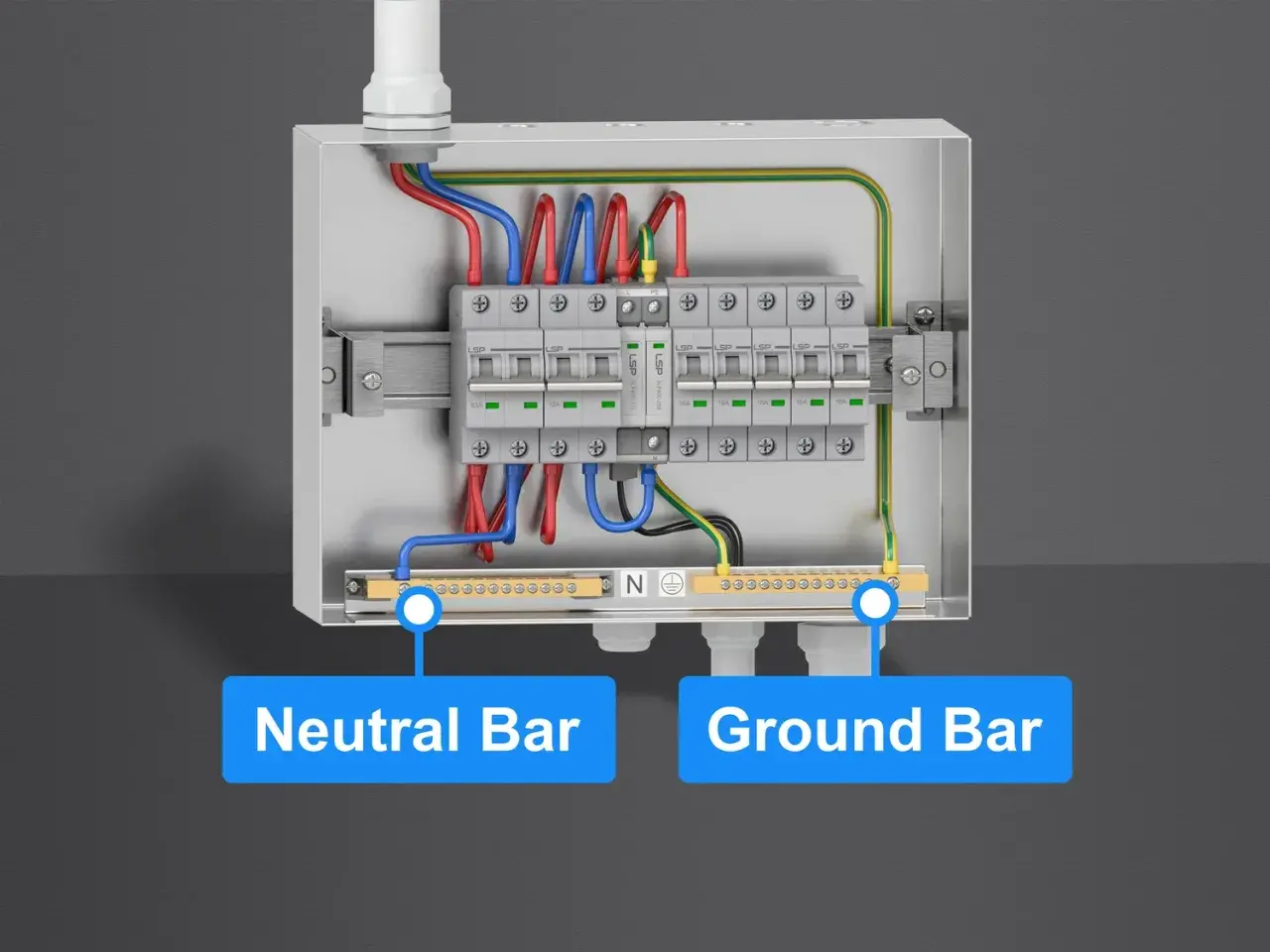

- Odszukaj listwę N w rozdzielnicy i sprawdź, czy przewód jest przypisany zgodnie ze schematem.
- Jeśli obwód jest podejrzany, wykonaj pomiar ciągłości po wyłączeniu zasilania.
- W przypadku wątpliwości zleć pomiary osobie z uprawnieniami, zwłaszcza przy obwodach 3-fazowych, RCD 30 mA i zasilaniu awaryjnym.
W praktyce dobrze wykonany pomiar mówi więcej niż kolor izolacji. Różnica między N a PE bywa niewielka w prostym domowym obwodzie, ale kilka woltów na mierniku nie jest jeszcze dowodem awarii ani dowodem, że wszystko jest w porządku. Liczy się układ połączeń, obciążenie i stan zacisków.
Po takim sprawdzeniu łatwiej zrozumieć, skąd biorą się najczęstsze pomyłki przy modernizacjach i dlaczego sam kolor przewodu nie rozwiązuje problemu.
Najczęstsze pomyłki z N, PE i PEN
Najbardziej ryzykowny błąd, jaki widzę, to traktowanie neutralnego i ochronnego jak zamienników. W nowoczesnych układach TN-S są to osobne tory, a w TN-C-S rozdział PEN na PE i N powinien odbywać się w miejscu przewidzianym przez projekt, a nie w dowolnej puszce. To nie jest detal estetyczny, tylko kwestia bezpieczeństwa i poprawnego działania zabezpieczeń.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Zakładanie, że niebieski zawsze oznacza N | Ryzyko pomyłki w przerobionych obwodach | Sprawdzam schemat i ciągłość, nie sam kolor |
| Łączenie N z PE za odbiornikiem | Zakłócenie pracy RCD i błędna ochrona | Rozdział tylko tam, gdzie przewiduje go układ instalacji |
| Ignorowanie stanu PEN po modernizacji | Utrata ochrony i niebezpieczny wzrost potencjału | Ocena przez elektryka i kontrola zacisków |
| Przyjmowanie, że pomiar jednej lampki wystarczy | Fałszywe poczucie bezpieczeństwa | Sprawdzam obwód pod obciążeniem i połączenia w rozdzielnicy |
W starych instalacjach spotykałem też przewody, które tylko wyglądają jak neutralne, bo ktoś oznaczył je taśmą albo wykorzystał żyłę ponownie po remoncie. Taki przypadek zdarza się częściej, niż sugerują schematy z podręczników, więc przy remoncie nie zakładam niczego z góry. Najpierw ustalam funkcję przewodu, dopiero potem decyduję, co z nim zrobić.
Na tym tle szczególnie ciekawie wypadają nowoczesne instalacje z elektroniką, bo tam tor powrotny bywa obciążony inaczej, niż podpowiada intuicja.
Dlaczego w nowoczesnych domach tor N bywa mocniej obciążony
W domach pełnych LED-ów, zasilaczy impulsowych, ładowarek, komputerów i automatyki domowej neutralny rzadko pracuje lekko. Takie odbiorniki pobierają prąd w sposób nieliniowy, więc w praktyce w przewodzie mogą pojawiać się dodatkowe składowe harmoniczne i większe obciążenie niż przy prostym żarowym oświetleniu. Dla użytkownika oznacza to jedno: po modernizacji instalacji warto patrzeć nie tylko na moc urządzeń, ale też na jakość połączeń i przekrój żył.
Z mojej perspektywy szczególną uwagę zwracam na trzy sytuacje. Po pierwsze, gdy kilka obwodów trójfazowych jest obciążonych nierówno. Po drugie, gdy instalacja współpracuje z UPS-em, agregatem albo przełączaniem źródeł zasilania. Po trzecie, gdy rozdzielnica obsługuje dużo elektroniki, a nie tylko klasyczne gniazda i kilka lamp.
- Dużo LED-ów i zasilaczy impulsowych.
- Obciążenia trójfazowe z wyraźną asymetrią.
- Zasilanie awaryjne i przełączanie źródeł.
- Stare instalacje po częściowej modernizacji.
W takich miejscach nie szukam oszczędności na skracaniu diagnozy. Sprawdzam temperaturę zacisków, stan listwy N i jakość połączeń śrubowych, bo to właśnie tam najczęściej zaczynają się problemy, których potem nie widać gołym okiem.
Jeżeli mam wskazać jedną praktyczną zasadę, to tę: nie ufam samemu kolorowi, tylko funkcji, pomiarowi i jakości połączeń. To najprostszy sposób, żeby neutralny tor nie stał się źródłem awarii zamiast elementem, który stabilizuje całą instalację.
