Bezpieczna instalacja elektryczna nie zaczyna się od estetycznej rozdzielnicy, tylko od tego, czy w razie zwarcia zabezpieczenie zdąży odłączyć zasilanie. Właśnie to sprawdza pomiar impedancji pętli zwarcia: pokazuje, jak łatwo popłynie prąd uszkodzeniowy i czy wyłącznik ma szansę zadziałać w wymaganym czasie. W praktyce traktuję go jako jeden z najważniejszych testów odbiorczych i okresowych, bo szybko ujawnia problemy, których sam ogląd nie pokaże.
Najważniejsze informacje w skrócie
- Badanie IPZ weryfikuje, czy przy zwarciu popłynie wystarczająco duży prąd, by zabezpieczenie odłączyło zasilanie na czas.
- Najczęściej liczy się je dla układów TN, TT i IT, ale interpretacja wyniku zależy od rodzaju ochrony w danym obwodzie.
- Do oceny używa się zależności Zs ≤ U0 / Ia, gdzie Ia zależy od charakterystyki zabezpieczenia.
- W obwodach z RCD sam wynik pętli nie zawsze mówi wszystko. Trzeba jeszcze uwzględnić sposób ochrony różnicowoprądowej i stan uziemienia.
- Najlepszy wynik daje pomiar wykonany w właściwym punkcie obwodu, z poprawnym trybem miernika i dobrze opisanym protokołem.
Co właściwie sprawdza ten test
W uproszczeniu badam tu drogę, jaką prąd zwarciowy miałby pokonać od źródła do miejsca uszkodzenia i z powrotem. Jeśli ta droga ma zbyt dużą impedancję, prąd będzie za mały, a zabezpieczenie nadprądowe może nie zadziałać wystarczająco szybko. To nie jest teoria dla teorii - od tego zależy, czy przy uszkodzeniu instalacja odetnie zasilanie, zanim na obudowie lub przewodach pojawi się niebezpieczne napięcie dotykowe.
Impedancję pętli zwarcia (IPZ) traktuję więc jako test skuteczności ochrony przeciwporażeniowej, a nie jako suchy parametr do wpisania do tabeli. W układzie TN pokazuje ona, czy zabezpieczenie nadprądowe ma realną szansę zadziałać. W układzie TT i IT wnioski bywają bardziej złożone, bo znaczenie ma cały sposób ochrony, a nie tylko jedna liczba.
| Układ sieci | Po co patrzę na IPZ | Na co zwracam uwagę najmocniej |
|---|---|---|
| TN | Sprawdzam, czy zabezpieczenie nadprądowe wyłączy zasilanie w czasie wymaganym normą. | Mała impedancja pętli, dobór charakterystyki B, C lub D i miejsce pomiaru. |
| TT | Oceniam skuteczność ochrony, ale nie opieram wniosku wyłącznie na jednym odczycie. | RCD, rezystancja uziemienia i to, czy obwód rzeczywiście ma ochronę realizowaną przez właściwy aparat. |
| IT | Sprawdzam zachowanie instalacji przy zwarciu doziemnym i warunki dla ochrony przy uszkodzeniu. | Konkretny scenariusz zwarcia, układ przewodów i sposób połączenia odbiorników z ziemią. |
Dla typowych obwodów 230 V AC punktem odniesienia są zwykle czasy wyłączenia rzędu 0,4 s w TN i 0,2 s w TT. To praktyczny skrót myślowy, który pomaga szybko ocenić, czy wynik jest bezpiecznie daleko od granicy, czy już wymaga dokładniejszej analizy.
To rozróżnienie jest ważne, bo ten sam wynik liczbowy może mieć zupełnie inne znaczenie w dwóch różnych układach. I właśnie dlatego przed pomiarem zawsze zaczynam od rozpoznania, z jaką instalacją mam do czynienia - dopiero potem ma sens sam odczyt z miernika.
Kiedy wykonuję badanie i gdzie bez niego nie ma odbioru
Najczęściej robię je po zakończeniu montażu nowej instalacji, po modernizacji rozdzielnicy, po wymianie zabezpieczeń albo wtedy, gdy zmienia się sposób zasilania obwodu. W praktyce taki test pojawia się też w okresowych kontrolach budynków, które w Polsce obejmują instalację elektryczną co najmniej raz na 5 lat.
Warto pamiętać, że nie każda sytuacja wymaga identycznej interpretacji. Inaczej patrzę na obwód gniazd w mieszkaniu, inaczej na linię zasilającą urządzenie technologiczne, a jeszcze inaczej na obwód z falownikiem, zasilaczem impulsowym albo ładowarką EV. Im więcej elektroniki w instalacji, tym ważniejsze staje się dobranie właściwego trybu pomiarowego i wykonanie odczytu w punkcie, który naprawdę ma znaczenie dla bezpieczeństwa.
- Odbiór nowej instalacji - tu test jest jednym z podstawowych dowodów skuteczności ochrony.
- Modernizacja lub rozbudowa - po zmianie przekrojów, zabezpieczeń lub długości obwodu wynik potrafi się wyraźnie zmienić.
- Kontrola okresowa - pozwala wykryć pogorszenie stanu połączeń, zacisków i przewodów.
- Obiekty z dużą liczbą odbiorników elektronicznych - tu częściej wychodzą problemy z interpretacją i z zakłóceniami pomiaru.
Właśnie w takich miejscach dobrze widać, że to badanie nie jest formalnością dla protokołu, tylko realnym testem stanu instalacji. Gdy już wiem, gdzie i po co mierzę, mogę przejść do samej procedury.
Jak wygląda pomiar krok po kroku
Pracuję według prostej zasady: najpierw identyfikacja obwodu, potem tryb pomiaru, na końcu porównanie wyniku z warunkiem ochrony. To brzmi banalnie, ale w praktyce większość błędów bierze się właśnie z pominięcia jednego z tych etapów.
- Ustalam układ sieci i rodzaj zabezpieczenia. Bez tego nie da się poprawnie dobrać kryterium oceny.
- Sprawdzam, czy w obwodzie jest wyłącznik różnicowoprądowy i czy miernik ma odpowiedni tryb bez jego wyzwalania.
- Wybieram punkt pomiarowy. Dla gniazd zwykle badam miejsce najbardziej oddalone od rozdzielnicy, bo to ono jest najbardziej wymagające.

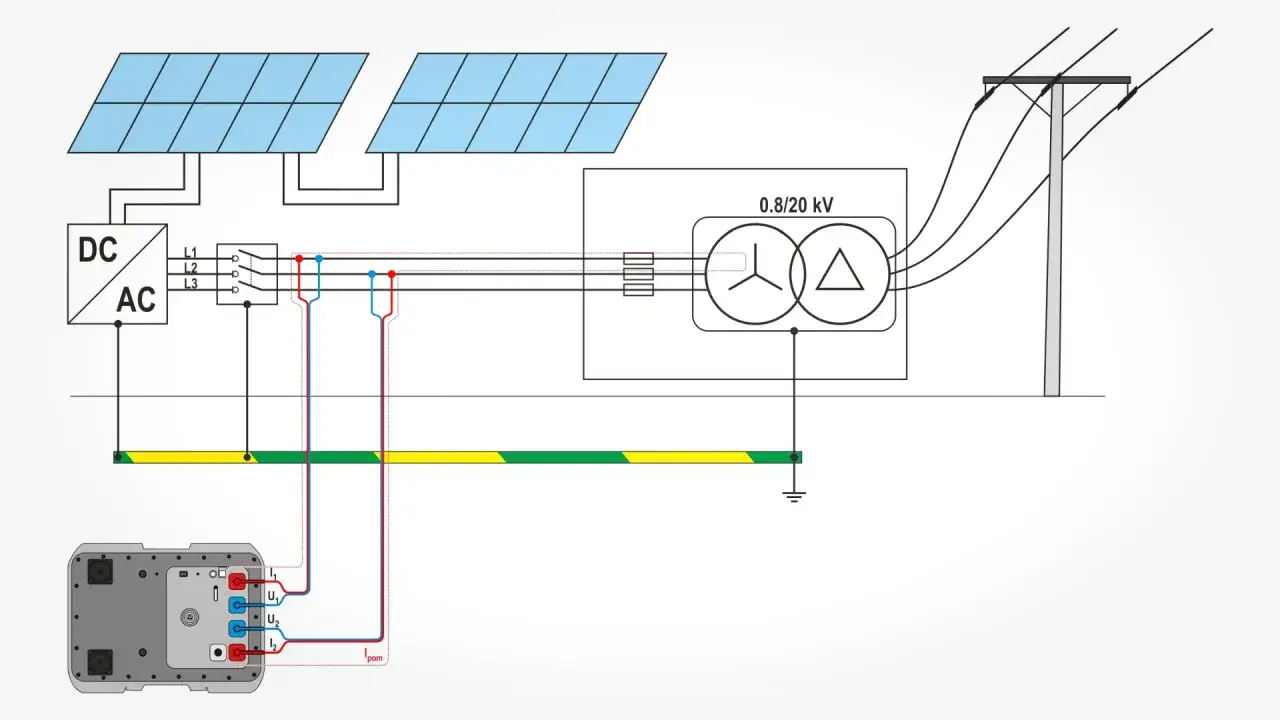

- Podłączam przewody zgodnie z funkcją testu: najczęściej L-PE, czasem L-N albo L-L, zależnie od tego, co chcę ocenić.
- Uruchamiam pomiar i zapisuję wynik razem z warunkami, w jakich został wykonany.
- Jeżeli wynik jest blisko granicy, powtarzam odczyt w innym momencie albo w innym punkcie obwodu, żeby wykluczyć przypadkowy błąd.
Jeśli chodzi o sam punkt przyłączenia, w gnieździe zawsze sprawdzam też stan styku ochronnego. Słaby styk PE potrafi podbić wynik bardziej niż sam odcinek przewodu, a wtedy odczyt mówi mi mniej o instalacji, a więcej o problemie lokalnym. Gdy mam już wynik, przechodzę do najważniejszego etapu: porównania go z dopuszczalną wartością.
Jak odczytać wynik i policzyć, czy ochrona zadziała na czas
Tu zaczyna się najważniejsza część interpretacji. Sam odczyt z miernika jest tylko liczbą, dopóki nie zestawię go z prądem wyłączającym zabezpieczenie. W praktyce korzystam z zależności Zs ≤ U0 / Ia, gdzie:
- Zs to impedancja pętli zwarcia,
- U0 to napięcie względem ziemi,
- Ia to prąd, który ma spowodować samoczynne wyłączenie.
| Charakterystyka | Krotność k | Co to oznacza w praktyce |
|---|---|---|
| B | 5 | Najbardziej czuła z typowych charakterystyk, często stosowana w obwodach ogólnych. |
| C | 10 | Popularna tam, gdzie występują większe prądy rozruchowe. |
| D | 20 | Przydatna przy dużych prądach rozruchowych, ale stawia wyższe wymagania pętli. |
Przykład jest prosty i bardzo praktyczny. Dla wyłącznika C16 przy 230 V liczę: 16 A × 10 = 160 A, a więc maksymalna impedancja wynosi 230 / 160 = 1,44 Ω. Jeśli miernik pokazuje 0,92 Ω, mam wyraźny zapas. Jeśli pokazuje 1,6 Ω, w układzie TN to już sygnał, że ochrona nadprądowa nie spełni warunku w tym punkcie obwodu.
Warto też pamiętać o jednym niuansie: pomiar między fazą a przewodem ochronnym albo neutralnym zwykle daje inny obraz niż pomiar międzyfazowy. W tym drugim przypadku tor obejmuje inną drogę prądu i wynik bywa nieco wyższy. Dlatego porównuję zawsze tylko wyniki wykonane tą samą metodą i w tym samym punkcie instalacji.
W układzie TT nie przywiązuję się ślepo do samej liczby Zs, bo często ważniejsze okazują się parametry uziemienia i prawidłowe działanie RCD. To dokładnie ten moment, w którym doświadczony pomiarowiec nie poprzestaje na jednym ekranie z miernika, tylko patrzy na cały tor ochrony. Następny krok to wyłapanie błędów, które potrafią taki obraz zafałszować.
Najczęstsze błędy, które fałszują wynik
W tej pracy największym problemem rzadko jest sam miernik. Częściej zawodzi przygotowanie, zły punkt pomiaru albo pośpiech. Widzę to regularnie: instalacja wygląda poprawnie, a wynik wychodzi podejrzanie wysoki albo zmienia się między kolejnymi odczytami bez jasnego powodu.
| Objaw | Prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| RCD wyzwala się podczas testu | Zły tryb pomiarowy albo zbyt duży prąd testu dla danego obwodu. | Tryb no-trip, zgodność miernika z RCD i instrukcją producenta. |
| Wynik skacze między odczytami | Słaby styk w gnieździe, luźne zaciski, wahania napięcia zasilania. | Stan punktu pomiarowego i stabilność połączenia przewodów. |
| Za wysoka impedancja na końcu obwodu | Długa linia, za mały przekrój przewodów, starzejące się połączenia. | Najdalszy punkt obwodu i ciągłość przewodu ochronnego. |
| Wynik wydaje się dobry, ale instalacja nadal jest problematyczna | Pomiar wykonano w nie tym punkcie, który decyduje o ochronie. | Porównuję odczyt z najbardziej niekorzystnym punktem obwodu. |
| Nie da się jednoznacznie ocenić obwodu TT | Ochrona nie opiera się wyłącznie na IPZ, lecz na całym układzie zabezpieczeń. | RCD, uziemienie i sposób wykonania połączeń wyrównawczych. |
Najbardziej zdradliwy błąd widzę wtedy, gdy ktoś interpretuje wynik z jednego gniazda tak, jakby dotyczył całego obwodu. To zwykle fałszywe uproszczenie. Jeśli instalacja ma kilka odgałęzień, bezpiecznie patrzę na punkt najbardziej oddalony albo najbardziej obciążony, bo to on najczęściej decyduje o skuteczności ochrony.
Druga pułapka to założenie, że tryb bez wyzwalania zawsze daje wystarczająco dokładny obraz. Daje wygodę, ale nie zwalnia z myślenia. W instalacjach przemysłowych, przy dużej liczbie odbiorników elektronicznych i przy zakłóceniach w sieci wyniki trzeba czytać ostrożniej niż w prostym obwodzie mieszkaniowym. Dlatego po samym odczycie zawsze zapisuję też kontekst, bo bez niego wynik szybko traci wartość porównawczą.
Co powinno trafić do protokołu, żeby wynik miał wartość po czasie
Sam odczyt bez kontekstu jest mało użyteczny, dlatego w protokole zapisuję więcej niż jedną liczbę. Dzięki temu za kilka miesięcy albo lat da się porównać, czy instalacja się pogarsza, czy wynik był po prostu wykonany w innym punkcie i innym trybie.
- dokładny punkt pomiarowy,
- układ sieci i rodzaj zabezpieczenia,
- zmierzoną impedancję oraz obliczoną wartość graniczną,
- tryb testu i model miernika,
- uwagi o RCD, stanie gniazda, długości obwodu albo nietypowych warunkach,
- datę badania i dane osoby wykonującej pomiar.
To ma znaczenie nie tylko formalne. Gdy w instalacji później pojawi się awaria, rozbudowa albo modernizacja, dobrze opisany protokół pozwala odtworzyć, co było mierzone i na jakich warunkach oparto decyzję. Bez tego nawet poprawny wynik po roku staje się mało wiarygodny.
W praktyce lubię też dopisywać krótką uwagę o stanie przewodu ochronnego, uziemienia lub zacisków, jeśli widzę coś niepokojącego. Taki komentarz często okazuje się cenniejszy niż sama liczba w omówieniu końcowym, bo wskazuje, gdzie naprawdę szukać problemu. I właśnie od tego przechodzę do najważniejszego wniosku dla użytkownika instalacji.
Co ta kontrola mówi o instalacji i czego nie wolno z niej wyciągać
Dobry wynik IPZ jest ważny, ale nie zamyka tematu bezpieczeństwa. Potwierdza tylko, że tor zwarciowy ma właściwe parametry w danym punkcie i że zabezpieczenie ma szansę zadziałać w czasie zgodnym z wymaganiem. Nie zastępuje to badania rezystancji izolacji, ciągłości przewodów ochronnych ani testu RCD - te próby wzajemnie się uzupełniają.Jeżeli wynik jest na granicy, nie zostawiam tego bez reakcji. Najpierw sprawdzam połączenia, zaciski, długość toru, przekrój przewodów i dobór zabezpieczenia. Dopiero później myślę o głębszej przebudowie obwodu. Czasem wystarczy poprawa styku albo wymiana elementu, a czasem potrzebna jest już korekta projektu ochrony.
W nowoczesnych instalacjach coraz częściej spotykam układy z automatyką, falownikami, elektroniką mocy i ładowarkami. To właśnie tam pomiar trzeba planować rozsądnie, bo bez właściwego trybu i bez znajomości charakteru obciążenia łatwo wyciągnąć zbyt daleko idący wniosek. Dobrze wykonany test nie ma być tylko „zaliczony”. Ma dać mi pewność, że instalacja zachowa się poprawnie wtedy, gdy naprawdę będzie to miało znaczenie.
