Łączenie metali spoiwem wydaje się prostą czynnością, ale to właśnie od niej zależy trwałość wielu napraw w elektronice, instalacjach i drobnych konstrukcjach. Dobrze wykonane lutowanie wymaga właściwej temperatury, czystych powierzchni i odpowiedniego topnika, a w praktyce różnica między techniką miękką, twardą i spawaniem bywa ważniejsza niż sam wybór narzędzia. W tym tekście pokazuję, kiedy dana metoda ma sens, jak dobrać materiały i jak uniknąć błędów, które psują złącze jeszcze zanim ostygnie.
Najważniejsze różnice sprowadzają się do temperatury, rodzaju spoiwa i obciążenia złącza
- Jeśli materiał bazowy nie powinien się topić, mówimy o łączeniu spoiwem, a nie o spawaniu.
- W technice miękkiej spoiwo pracuje poniżej 450°C; w twardej powyżej 450°C.
- W elektronice najczęściej liczy się precyzja, zwilżanie i kontrola ciepła, nie sama moc grotu.
- Najwięcej problemów powodują brud, tlenki, zbyt wysoka temperatura i poruszanie elementem podczas stygnięcia.
- Wybór topnika i stopu ma tak samo duże znaczenie jak sam sprzęt.
Na czym polega łączenie metali spoiwem
W skrócie chodzi o to, że nie topię samych łączonych części, tylko doprowadzam do stopienia spoiwa, które po zwilżeniu powierzchni wypełnia szczelinę i po zastygnięciu tworzy trwałe złącze. To działa dobrze tylko wtedy, gdy metal jest czysty, a warstwa tlenków została usunięta przez topnik lub mechaniczne przygotowanie powierzchni. W praktyce najpierw myślę o temperaturze i czystości, dopiero później o tym, jaki grot albo palnik mam pod ręką.
W technice miękkiej temperatura pracy pozostaje poniżej 450°C, więc materiał bazowy zostaje w stanie stałym. W lutowaniu twardym granica jest wyższa, ale zasada zostaje ta sama: spoiwo ma płynąć, a nie sam element. Dzięki temu można łączyć cienkie przewody, delikatne płytki, rurki miedziane czy niewielkie elementy mechaniczne bez tak dużego ryzyka odkształcenia jak przy spawaniu. Kiedy rozumiem ten mechanizm, dużo łatwiej oceniam, gdzie dana metoda będzie bezpieczna, a gdzie od początku jest zbyt słaba. Naturalnym kolejnym krokiem jest porównanie jej z innymi sposobami łączenia metali.
Spawanie, lut twardy i lut miękki nie są zamienne
To rozróżnienie warto zrobić od razu, bo w praktyce wiele nieudanych napraw bierze się z pomieszania tych trzech metod. Spawanie daje najwyższą wytrzymałość, ale też największy wpływ cieplny na materiał. Technika miękka jest znacznie łagodniejsza, za to nie nadaje się do zadań, w których połączenie ma przenosić duże obciążenia mechaniczne. Lut twardy, czyli brazowanie, stoi pośrodku: jest mocniejszy od miękkiego, ale nadal nie wymaga topienia samego materiału bazowego.
| Metoda | Co się topi | Temperatura pracy | Największa zaleta | Typowe zastosowanie |
|---|---|---|---|---|
| Spawanie | Materiał bazowy, często także spoiwo | Najwyższa, zwykle wyraźnie powyżej 450°C | Największa wytrzymałość konstrukcyjna | Ramy, profile, elementy nośne, grube blachy |
| Lut twardy | Tylko spoiwo | Powyżej 450°C | Dobry kompromis między siłą a kontrolą ciepła | Instalacje miedziane, chłodnictwo, połączenia różnych metali |
| Lut miękki | Tylko spoiwo | Poniżej 450°C | Precyzja i niski stres termiczny | Elektronika, przewody, drobne naprawy |
Ważny detal: temperatura grotu albo palnika nie jest tym samym co temperatura samego złącza. Przy większej masie metalu trzeba dostarczyć więcej energii, ale zbyt agresywne grzanie podnosi ryzyko przegrzania i słabego zwilżenia. Gdy już wiem, którą metodę mam na stole, dobieram do niej spoiwo, topnik i narzędzia.
Jakie materiały i narzędzia dają stabilny rezultat
W tej części najłatwiej popełnić kosztowny błąd: kupić przypadkową cynę i założyć, że reszta „jakoś” się uda. Ja zaczynam od trzech pytań: z jakiego metalu jest element, jaką temperaturę zniesie i czy połączenie ma być czyste po pracy, czy będzie jeszcze myte lub odtłuszczane.
| Element | Co wybrać | Dlaczego to działa | Na co uważać |
|---|---|---|---|
| Spoiwo do elektroniki | Stop bezołowiowy SAC lub stop dopasowany do istniejącego połączenia | W elektronice w Europie dominuje wariant bezołowiowy, a stopy SAC topią się zwykle w okolicach 217–220°C | Bezołowiowe stopy są mniej „wybaczające” i wymagają lepszej kontroli temperatury |
| Spoiwo do większych elementów | Lut miękki lub lut twardy dobrany do materiału | Daje lepsze zwilżanie i odpowiednią wytrzymałość w zależności od zastosowania | Nie mieszaj przypadkowo stopów o zupełnie innych parametrach |
| Topnik | Łagodny no-clean do elektroniki, aktywniejszy do miedzi i trudniejszych metali | Usuwa tlenki i poprawia rozpływ spoiwa | Resztki aktywnego topnika trzeba usunąć, bo potrafią korodować połączenie |
| Narzędzie grzewcze | Stacja z regulacją temperatury albo dobrze dobrany palnik | Pozwala utrzymać stabilny proces i nie przegrzać materiału | Zbyt mała moc wydłuża grzanie, a zbyt duża niszczy elementy |
W ręcznym lutowaniu elektroniki producenci chemii technicznej podają zwykle około 315–343°C dla stopów Sn63Pb37 oraz 371–400°C dla stopów bezołowiowych. To nie jest dekoracyjna liczba z katalogu, tylko praktyczna granica, przy której zaczyna się albo płynne zwilżanie, albo przegrzewanie płytek i padów. Gdy zestaw jest dobrany rozsądnie, można przejść do samego procesu.
Jak wykonać połączenie krok po kroku
- Oczyść powierzchnię. Zdejmij tlenki, brud, lakier i tłuszcz. Bez tego spoiwo będzie się kulować zamiast rozpływać.
- Ustaw elementy na miejscu. Złącze ma się trzymać mechanicznie jeszcze przed podaniem ciepła. Jeśli części się ruszają, efekt zwykle będzie słaby.
- Nałóż topnik. Cienka warstwa wystarczy. Jego zadaniem jest ułatwić zwilżanie, a nie przykleić wszystko dookoła.
- Podgrzej złącze, nie sam spoiwo. To ważna zasada. Najpierw nagrzewa się metal, potem podaje materiał dodatkowy w miejsce połączenia.
- Dodaj spoiwo do rozgrzanego styku. Jeśli temperatura jest właściwa, materiał sam zostanie wciągnięty w szczelinę.
- Nie poruszaj elementem podczas stygnięcia. Nawet niewielki ruch potrafi stworzyć matowe, kruche i niepewne połączenie.
- Usuń pozostałości topnika. Szczególnie w elektronice i w miejscach narażonych na wilgoć.
W elektronice najczęściej usuwam resztki alkoholem izopropylowym, ale tylko wtedy, gdy dany topnik i producent płytki na to pozwalają. Dobry efekt widać od razu: złącze jest gładkie, błyszczące albo równomiernie satynowe, a spoiwo tworzy ciągłą meniskową linię bez kul i pęknięć. Jeśli tak nie wygląda, nie zakładam od razu, że „tak ma być” - najpierw sprawdzam temperaturę, czystość i czas grzania. Mimo poprawnej procedury można jednak łatwo popełnić kilka klasycznych błędów.
Najczęstsze błędy, które psują złącze
- Zbyt zimny grot. Spoiwo nie chce płynąć, a operator nadrabia czasem grzania, co zwykle kończy się jeszcze gorszym efektem.
- Za dużo ciepła. Płytka PCB, izolacja przewodu albo cienka blacha mogą się odkształcić lub rozwarstwić.
- Brak czyszczenia. Tlenki i tłuszcz są najczęstszą przyczyną słabego zwilżenia.
- Ruch w czasie chłodzenia. Daje tak zwane zimne połączenie, które bywa zdradliwe, bo czasem działa tylko na początku.
- Niewłaściwy topnik. Zbyt słaby nie ruszy trudnej powierzchni, zbyt agresywny zostawi problem na później.
- Złe dopasowanie elementów. Jeśli szczelina jest przypadkowa albo za duża, spoiwo nie zbuduje stabilnego mostu kapilarnego.
Najłatwiej widać to przy naprawach elektroniki: połączenie może wyglądać „w miarę” dobrze, ale po kilku dniach wracają przerwy, mikro-odłączenia albo zakłócenia. Po odrzuceniu tych błędów zostaje pytanie ważniejsze od samej techniki: gdzie ona naprawdę sprawdza się najlepiej.
Gdzie to działa najlepiej, a kiedy lepiej sięgnąć po spawanie

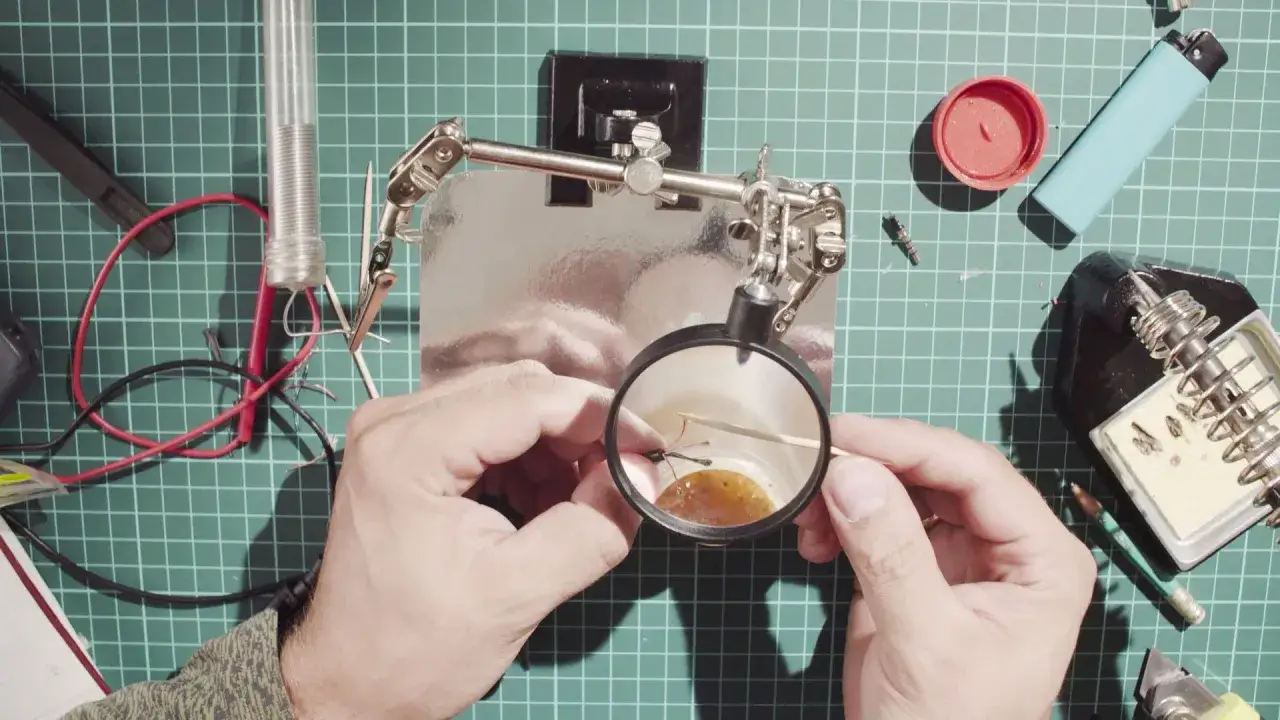

W elektronice i serwisie RTV to zwykle pierwszy wybór. Cienkie przewody, złącza, piny, drobne naprawy na płytkach i elementy o małej pojemności cieplnej dobrze reagują na kontrolowane podanie ciepła. Ja szczególnie cenię tę metodę tam, gdzie nie wolno przegrzać sąsiednich elementów, na przykład przy naprawie taśm, złączy czy modułów sterujących.

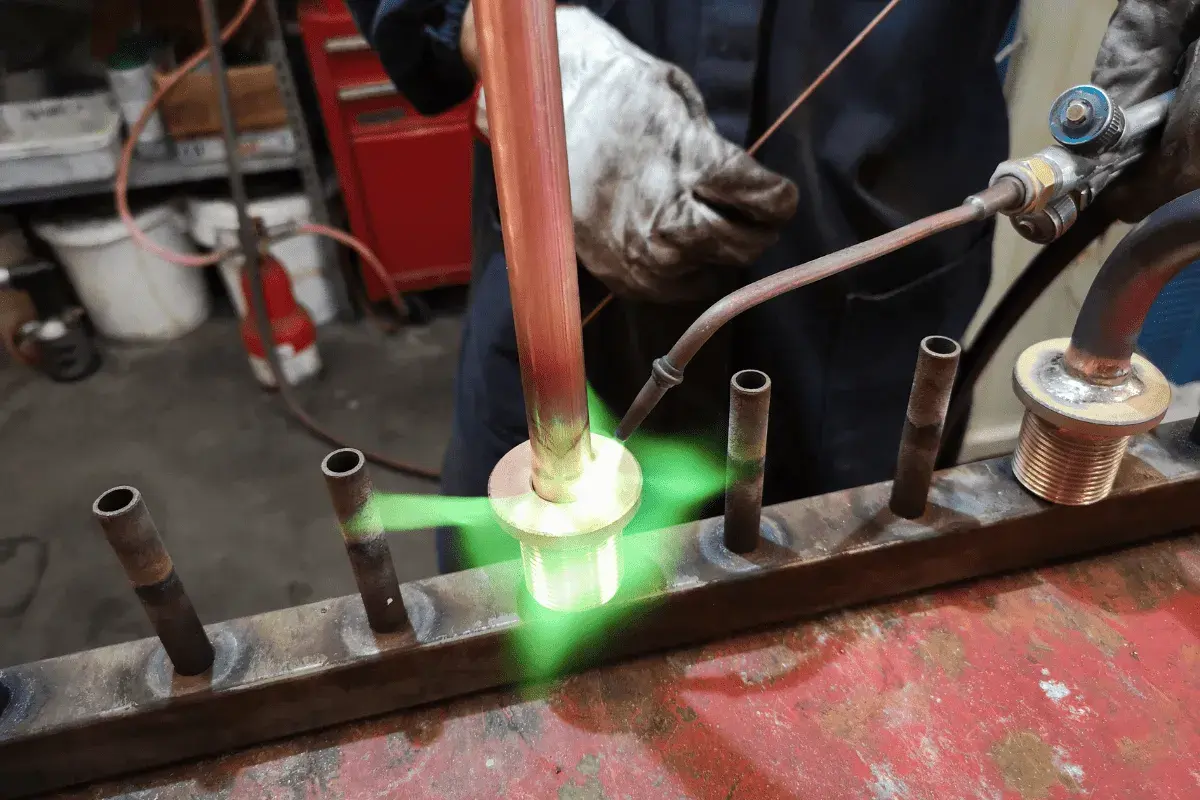

W instalacjach miedzianych oraz w chłodnictwie częściej pojawia się lut twardy, bo daje mocniejsze i bardziej odporne złącze niż wariant miękki. To dobry wybór wtedy, gdy połączenie ma znosić wyższe temperatury pracy, ciśnienie albo kontakt z instalacją, która pracuje latami bez dostępu serwisowego. Z kolei spawanie zostawiam do rzeczy naprawdę konstrukcyjnych: ram, wsporników, grubych profili i miejsc, gdzie wytrzymałość mechaniczna jest ważniejsza niż precyzja czy delikatność procesu.
Jeśli materiał jest cienki, wrażliwy termicznie albo łączysz różne metale bez potrzeby przenoszenia dużych obciążeń, technika spawania bywa po prostu zbyt brutalna. Jeśli natomiast połączenie ma przejąć siły, drgania i duży moment zginający, miękkie spoiwo może okazać się za słabe, nawet jeśli samo wykonanie wygląda porządnie. To właśnie tutaj najbardziej przydaje się trzeźwa ocena warunków pracy, a nie przywiązanie do jednego narzędzia.
Innymi słowy: wybieram metodę pod zadanie, nie pod przyzwyczajenie. To zwykle oszczędza więcej czasu niż późniejsze poprawki.
Co naprawdę wydłuża życie połączenia
Po latach pracy widzę jedną rzecz bardzo wyraźnie: trwałość złącza rzadko zależy od jednego „magicznego” parametru. Najwięcej robią podstawy - czysta powierzchnia, właściwy stop, sensowny topnik i krótkie, kontrolowane grzanie. Jeśli te cztery elementy są dopilnowane, reszta staje się znacznie prostsza.
- Utrzymuj końcówkę narzędzia w dobrej kondycji i czyść ją regularnie.
- Nie przedłużaj kontaktu z ciepłem bardziej niż to konieczne.
- Dobieraj spoiwo do materiału, a nie „pierwsze lepsze z półki”.
- Po pracy usuń resztki aktywnego topnika, zwłaszcza z elektroniki i miejsc narażonych na wilgoć.
- Po zmontowaniu sprawdź złącze mechanicznie albo miernikiem, zamiast ufać samemu wyglądowi.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: nie traktuj połączenia jako efektu samego grzania. To rezultat przygotowania, temperatury, chemii powierzchni i chłodzenia, a dopiero na końcu narzędzia. Taki sposób myślenia zwykle daje lepszy efekt niż każda szybka poprawka wykonana w pośpiechu.
