Najważniejsze fakty, które pomagają wybrać właściwą metodę łączenia
- Proces polega na ogrzaniu złącza tak, aby spoiwo topiło się i wnikało w szczelinę kapilarnie, a materiał bazowy pozostawał nienaruszony.
- Granica odróżniająca go od lutowania miękkiego to 450°C temperatury likwidusu spoiwa.
- Najwięcej zależy od trzech rzeczy: czystości powierzchni, dopasowania szczeliny i kontroli ciepła.
- W instalacjach miedzianych, chłodnictwie i HVAC daje zwykle mniej odkształceń niż spawanie.
- Najczęstsze problemy to brud, zbyt duża szczelina, przegrzanie topnika i zły dobór spoiwa.
W definicji podawanej przez American Welding Society chodzi o proces łączenia, w którym spoiwo ma temperaturę likwidusu powyżej 450°C, ale poniżej temperatury topnienia materiału bazowego. W praktyce większość takich prac mieści się w oknie około 450-650°C, choć dokładna wartość zależy od stopu i aplikacji. Ogrzewam więc części tylko do momentu, w którym spoiwo zwilża powierzchnię i zostaje wciągnięte w szczelinę kapilarną.
Najważniejsze jest tu rozróżnienie: nie buduję spoiny przez stopienie obu elementów, tylko przez kontrolowane połączenie spoiwa z dobrze przygotowanymi, ciasno dopasowanymi powierzchniami. Ta różnica zmienia wszystko, od doboru palnika po oczekiwany efekt mechaniczny, więc za chwilę porównam ją ze spawaniem i lutowaniem miękkim.
Czym różni się od spawania i lutowania miękkiego
Najkrócej: spawanie topi materiał bazowy, lutowanie miękkie pracuje poniżej 450°C, a tutaj chodzi o środek pomiędzy tymi dwoma światami. Ta metoda daje więcej kontroli cieplnej niż spawanie, ale jednocześnie zwykle wyższą odporność temperaturową niż połączenie lutowane miękko. To właśnie dlatego w instalacjach technicznych tak często zastępuje się nią bardziej agresywne procesy.
| Cecha | Łączenie wysokotemperaturowe | Spawanie | Lutowanie miękkie |
|---|---|---|---|
| Co się topi | Spoiwo, nie materiał bazowy | Materiał bazowy i często spoiwo | Spoiwo |
| Temperatura | Powyżej 450°C | Zwykle znacznie wyższa, zależna od procesu | Poniżej 450°C |
| Odkształcenia | Niższe niż przy spawaniu | Największe ryzyko odkształceń | Bardzo małe |
| Typowe zastosowanie | Miedź, mosiądz, stal, chłodnictwo, HVAC | Konstrukcje, elementy nośne, naprawy o wysokim obciążeniu | Elektronika, drobne połączenia, prace montażowe |
| Wytrzymałość | Bardzo dobra, ale zależna od projektu złącza | Zwykle najwyższa w połączeniach konstrukcyjnych | Najniższa z trzech metod |
W praktyce nie wybieram tej metody dlatego, że „jest lepsza”, tylko dlatego, że lepiej pasuje do materiału, geometrii i temperatury pracy. To prowadzi prosto do pytania, jak przygotować złącze, żeby całość naprawdę zadziałała, a nie tylko wyglądała poprawnie.
Jak przygotować złącze, żeby spoiwo samo weszło w szczelinę
Jeżeli miałbym wskazać jeden obszar, który decyduje o sukcesie, wskazałbym przygotowanie powierzchni. Z mojego doświadczenia wynika, że większość problemów nie bierze się z samego spoiwa, tylko z brudu, tlenków, zbyt dużej szczeliny albo nierównego nagrzania. W lutowaniu twardym nie ma miejsca na „jakoś to będzie” - złącze musi być czyste, dopasowane i przewidywalne.
Czystość powierzchni
Tłuszcz, tlenki, zgorzelina i resztki starego topnika osłabiają zwilżanie. Przed grzaniem czyszczę elementy mechanicznie lub chemicznie tak, aby spoiwo miało kontakt z metalem, a nie z warstwą zanieczyszczeń. To brzmi banalnie, ale w praktyce właśnie ten etap najczęściej rozstrzyga, czy lut „wejdzie”, czy tylko stworzy kulkę na brzegu.
Dopasowanie szczeliny
Spoiwo ma zostać wciągnięte kapilarnie, więc złącze nie może być ani zbyt ciasne, ani zbyt luźne. AWS opisuje ten proces właśnie przez działanie kapilarne: szczelina ma prowadzić spoiwo przez całe połączenie, a nie zatrzymywać go na wejściu. Jeśli luz jest za duży, spoiwo nie rozkłada się równomiernie; jeśli za mały, nie ma miejsca na przepływ.
Przeczytaj również: Jak włączyć konsolę? PS5, Xbox, Switch szybkie rozwiązania
Topnik i atmosfera ochronna
Topnik jest potrzebny po to, by usuwać i ograniczać tlenki w trakcie grzania, ale nie zawsze działa tak samo z każdym spoiwem. Przy niektórych zestawach miedzi z fosforem można obejść się bez niego, natomiast przy innych stopach, zwłaszcza srebrnych, jest już bardzo pomocny albo wręcz konieczny. Jeśli proces odbywa się w atmosferze ochronnej lub piecu, rola topnika może się zmniejszyć, ale zasada pozostaje ta sama: powierzchnia musi pozostać zwilżalna.
Gdy te trzy elementy są dopracowane, samo nagrzanie staje się dużo prostsze. I właśnie dobór palnika oraz spoiwa jest kolejnym miejscem, w którym łatwo popełnić kosztowny błąd.

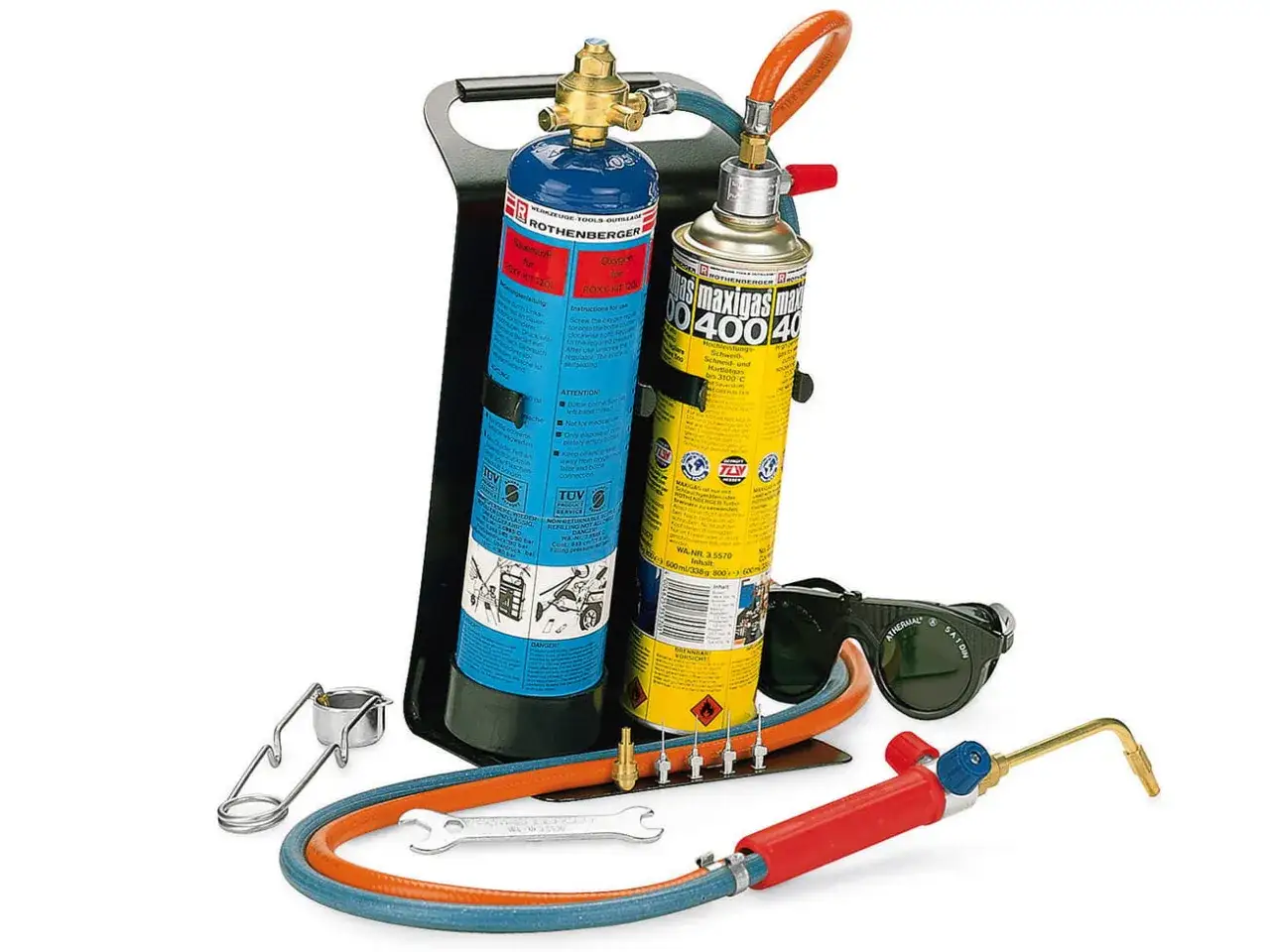

Jak dobrać palnik, spoiwo i topnik do materiału
Tu rzadko działa uniwersalne rozwiązanie. Do prostych prac na rurach miedzianych często wystarcza palnik air-acetylene, który sprawdza się przy średnicach do około 1 cala, ale przy większych przekrojach albo większej masie cieplnej lepiej pracuje zestaw tlenowo-acetylenowy. W podobny sposób dobieram spoiwo: inaczej zachowują się stopy na bazie miedzi, inaczej srebra, niklu czy aluminium.
| Element | Co zwykle wybieram | Po co to ma sens | Ograniczenie |
|---|---|---|---|
| Palnik do miedzi i cienkich rur | Air-acetylene | Szybki, prosty i wygodny w serwisie | Najlepiej działa przy mniejszych średnicach i umiarkowanej masie cieplnej |
| Palnik do większych elementów | Oxygen-acetylene | Daje większą kontrolę i wyższy zapas ciepła | Wymaga większej dyscypliny, bo łatwo przegrzać strefę |
| Spoiwo do miedzi | Stopy miedzi z fosforem lub srebrne | Dają dobre zwilżanie i są popularne w instalacjach | Dobór zależy od konkretnego metalu i warunków pracy |
| Spoiwo do stali nierdzewnej i stopów trudniejszych | Stopy srebra lub niklu | Lepsza odporność w wymagających zastosowaniach | Wyższy koszt i większa wrażliwość na procedurę |
| Topnik | Dopasowany do spoiwa i materiału | Chroni powierzchnię przed tlenkami | Nie każdy zestaw go wymaga, ale zły topnik potrafi zepsuć całość |
Jeśli miałbym uprościć sprawę do jednego zdania, powiedziałbym tak: im trudniejszy materiał i większa masa części, tym ważniejsze stają się stabilne źródło ciepła i właściwe spoiwo. Po takim doborze pozostaje już tylko unikać kilku klasycznych błędów, które widzę najczęściej przy naprawach i montażu.
Najczęstsze błędy, które psują złącze
Najbardziej kosztowne pomyłki są zwykle prozaiczne. Nie wynikają z braku sprzętu, tylko z pośpiechu albo złego nawyku. W lutowaniu twardym to widać bardzo szybko, bo spoiwo nie wybacza zaniedbanej powierzchni ani chaotycznego grzania.
- Zbyt szybkie grzanie jednego punktu zamiast równomiernego ogrzania całego złącza.
- Brudna powierzchnia, na której spoiwo nie chce się rozpłynąć.
- Za duża szczelina, przez którą kapilarność przestaje działać prawidłowo.
- Przegrzanie topnika, które zostawia szklisty osad i pogarsza zwilżanie.
- Dobór spoiwa bez uwzględnienia materiału bazowego, temperatury pracy i wymaganej odporności.
- Poruszanie elementem zanim spoiwo zdąży zastygnąć.
Po ostudzeniu szukam zwykle cienkiego, ciągłego menisku i równomiernego rozprowadzenia spoiwa bez porów i pustych miejsc. Jeśli spoiwo zebrało się w krople albo zostawiło przerwy, złącze najczęściej wymaga poprawy, a nie „dolewki”. Dlatego następna sekcja jest tak ważna: pokazuje, gdzie ta metoda naprawdę daje przewagę, a gdzie lepiej od razu sięgnąć po inne rozwiązanie.
Gdzie ta technika sprawdza się najlepiej
Najbardziej lubię ją tam, gdzie liczy się kontrola cieplna i estetyka połączenia. W praktyce chodzi przede wszystkim o instalacje miedziane, chłodnictwo, HVAC, drobne elementy precyzyjne, a także niektóre połączenia metali różniących się właściwościami. AWS wskazuje też szerokie zastosowanie w stali, stali nierdzewnej, miedzi, stopach miedzi i materiałach odpornych na wysoką temperaturę, więc zakres jest szerszy, niż wielu osobom się wydaje.
Jednocześnie trzeba uczciwie powiedzieć, że nie jest to metoda uniwersalna. Jeśli złącze ma przenosić bardzo duże obciążenia konstrukcyjne, pracować w środowisku o skrajnych naprężeniach albo wymagać pełnego stopienia materiału bazowego, spawanie zwykle będzie lepszym wyborem. Z kolei przy delikatnych detalach, cienkich ściankach i przy projektach, w których odkształcenie jest realnym problemem, to właśnie taka technika często daje najczystszy rezultat.
- Najlepsze zastosowania to połączenia cienkościenne, instalacyjne i precyzyjne.
- Dużym atutem jest mniejsze ryzyko deformacji niż przy spawaniu.
- Wadą bywa większa wrażliwość na przygotowanie złącza i dobór spoiwa.
- Przy elementach nośnych nie wolno zakładać, że połączenie lutowane zastąpi spoinę spawalniczą bez analizy obciążenia.
Na tym etapie łatwo już ocenić, czy dana technika jest dla konkretnego zadania sensowna. Zostaje mi więc domknąć temat kilkoma praktycznymi wnioskami, które pomagają wybrać metodę bez zgadywania.
Co zapamiętać, zanim wybierzesz metodę łączenia
Jeśli miałbym zostawić tylko jedną zasadę, brzmiałaby ona tak: w tym procesie liczy się nie siła palnika, tylko jakość złącza. Najlepszy efekt daje czysta powierzchnia, prawidłowa szczelina i dobrze dobrane spoiwo. Bez tego nawet dobry materiał i dobry sprzęt nie uratują połączenia.
W praktyce traktuję tę technikę jako bardzo mocny kompromis między precyzją a wytrzymałością. To rozwiązanie dla tych sytuacji, w których spawanie byłoby zbyt brutalne, a zwykłe lutowanie zbyt słabe termicznie. Jeśli patrzysz na projekt technicznie, a nie tylko przez pryzmat tego, czy da się go „złożyć metalem”, ta metoda naprawdę ma sens.
Najwięcej zyskuje na niej instalacja, która ma pracować długo i stabilnie, bez nadmiernego przegrzewania elementów. Właśnie dlatego w warsztacie czy serwisie warto ją znać dobrze, a nie tylko z nazwy.
