Prąd przemienny jest podstawą zasilania większości urządzeń, ale w elektronice liczy się nie tylko to, że energia dociera z gniazdka. Równie ważne są napięcie skuteczne, częstotliwość, kształt przebiegu i to, co układ robi z takim zasilaniem po wejściu do środka. Ja patrzę na ten temat przez pryzmat praktyki: co działa w sieci, co trafia do zasilacza i dlaczego wiele urządzeń i tak kończy na prądzie stałym.
Najkrócej mówiąc, AC to wygodny sposób przesyłania energii, ale elektronika zwykle przetwarza go dalej
- W polskich instalacjach domowych standardem jest 230 V / 50 Hz.
- Podawane napięcie sieciowe to wartość skuteczna, a nie szczyt sinusoidy.
- AC łatwo podnosić i obniżać transformatorem, dlatego dobrze sprawdza się w przesyle energii.
- Większość urządzeń elektronicznych pracuje wewnętrznie na DC, więc po drodze potrzebuje prostowania i filtracji.
- Najczęstsze błędy wynikają z mylenia napięcia skutecznego, częstotliwości i zakresu wejściowego urządzenia.
Czym jest prąd przemienny i jak go rozpoznać
W praktyce chodzi o prąd przemienny, czyli AC, którego zwrot okresowo się zmienia. Najczęściej wyobrażamy go sobie jako sinusoidę, bo właśnie taki przebieg dominuje w sieciach energetycznych, ale w elektronice i automatyce spotyka się też inne kształty: prostokątny, trójkątny czy impulsowy. To ważne rozróżnienie, bo samo słowo „AC” nie oznacza jeszcze jednego konkretnego wykresu.

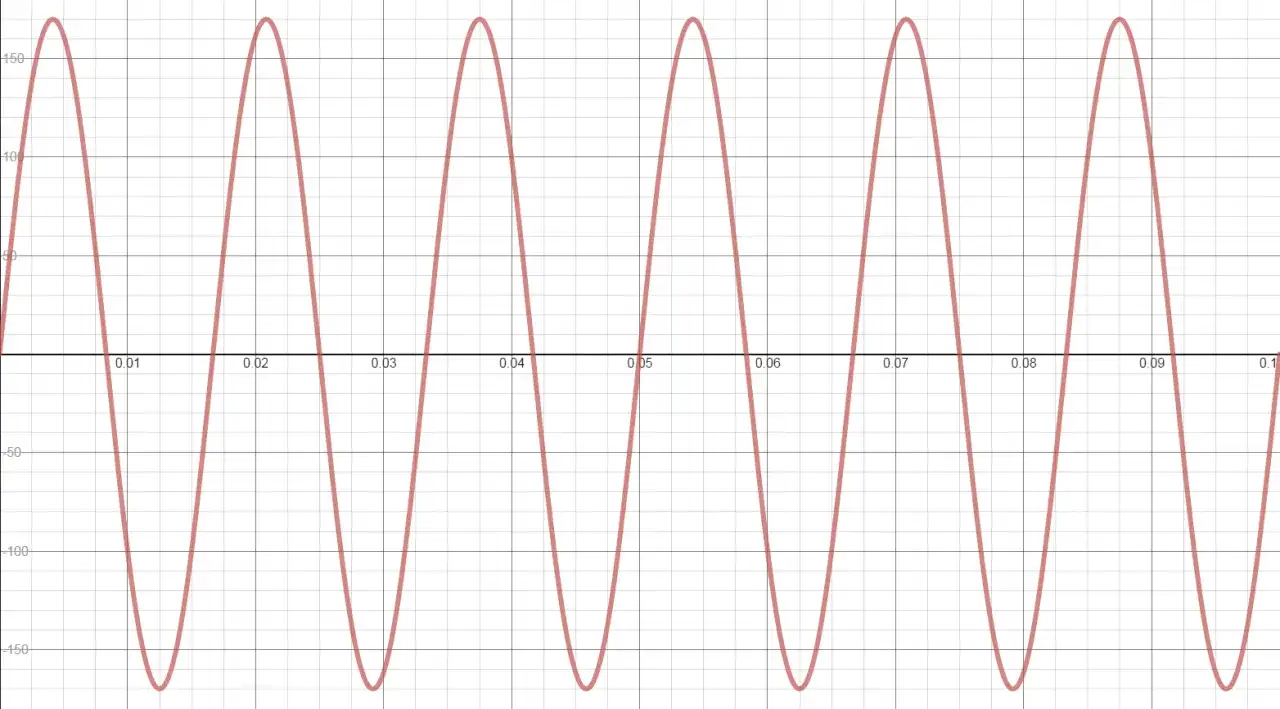

W Polsce typowa sieć domowa działa przy 50 Hz, czyli sygnał zmienia się pięćdziesiąt razy na sekundę. Gdy mówimy o 230 V, podajemy wartość skuteczną, a nie chwilową amplitudę. To właśnie dlatego ten sam prąd może na mierniku wyglądać „spokojnie”, a w rzeczywistości osiągać znacznie wyższe wartości chwilowe.
Z mojego doświadczenia najwięcej nieporozumień bierze się z mylenia prądu przemiennego z czymś abstrakcyjnym albo „mniej użytecznym” niż DC. To błąd. AC po prostu pełni inną rolę: jest bardzo dobre do przesyłania energii, a niekoniecznie do bezpośredniego zasilania układów logicznych. I właśnie dlatego warto przejść do tego, skąd bierze się jego przewaga.
Dlaczego sieć energetyczna opiera się na AC
Największa przewaga prądu przemiennego jest bardzo praktyczna: łatwo zmienia się jego napięcie za pomocą transformatora. Gdy chcesz przesłać tę samą moc na większą odległość, podnosisz napięcie i obniżasz prąd. Straty w przewodach rosną z kwadratem prądu, więc taki zabieg potrafi dramatycznie poprawić sprawność całego systemu.
To właśnie dlatego energetyka tak długo opierała się na AC. Zamiast wysyłać energię dużym prądem na niskim napięciu, co generuje większe grzanie przewodów, łatwiej jest przesłać ją na wysokim napięciu i dopiero lokalnie obniżyć do poziomu bezpiecznego dla odbiorcy. Dla domu i mieszkania to rozwiązanie nadal jest po prostu wygodne i ekonomiczne.
Warto dodać jedną rzecz: HVDC, czyli przesył prądem stałym pod wysokim napięciem, rozwija się i ma swoje nisze, zwłaszcza przy bardzo długich połączeniach. To jednak nie zmienia faktu, że w codziennej infrastrukturze, gniazdkach i większości urządzeń nadal dominuje AC. I właśnie tu zaczyna się temat parametrów, które naprawdę trzeba umieć czytać.
Jakie parametry prądu przemiennego naprawdę mają znaczenie
Jeśli mam wybrać trzy rzeczy, na które patrzę jako pierwsze, to są to: napięcie skuteczne, częstotliwość i kształt przebiegu. To one mówią najwięcej o tym, czy urządzenie zadziała poprawnie i czy nie zacznie się grzać, buczeć albo działać niestabilnie.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie skuteczne | Wartość porównywalna z DC pod względem efektu cieplnego | Na tej podstawie czytasz tabliczkę znamionową; w Polsce to zwykle 230 V |
| Częstotliwość | Liczba pełnych zmian na sekundę | Wpływa na pracę silników, transformatorów, zegarów i filtrów |
| Kształt przebiegu | Sinus, prostokąt, trójkąt lub impuls | Decyduje o stratach, zakłóceniach i grzaniu elementów |
| Faza | Przesunięcie czasowe między napięciem i prądem | Ważna w układach z cewkami, kondensatorami i przy współczynniku mocy |
Warto zapamiętać prostą rzecz: 230 V w gniazdku nie oznacza 230 V „maksimum”. Dla przebiegu sinusoidalnego szczyt jest wyższy i wynosi około 325 V. To nie jest detal dla pedantów, tylko konkret, który pomaga zrozumieć, dlaczego niektóre elementy muszą mieć odpowiedni zapas napięcia. Od tego już tylko krok do tego, jak elektronika zamienia AC na coś, co faktycznie potrafi zasilić układ scalony.
Jak elektronika zamienia AC na zasilanie, którego naprawdę używa
Większość elektroniki użytkowej nie pracuje bezpośrednio na prądzie przemiennym. Telewizor, router, ładowarka telefonu czy laptop potrzebują wewnątrz prądu stałego, więc AC z sieci jest tylko punktem startowym. W praktyce wchodzą tu w grę cztery kroki: prostowanie, filtracja, stabilizacja i ewentualna dalsza konwersja.
- Prostownik zamienia AC na napięcie jednokierunkowe. Najczęściej robi to mostek diodowy.
- Filtr, zwykle kondensator, wygładza tętnienia po prostowaniu.
- Stabilizator lub przetwornica utrzymuje stałe napięcie wyjściowe mimo zmian obciążenia.
- Falownik działa odwrotnie, czyli z DC tworzy AC, co jest potrzebne np. w UPS-ach, instalacjach PV i niektórych napędach.
W mostku prostowniczym na ścieżce przewodzenia zwykle pracują dwie diody naraz, więc trzeba liczyć się ze spadkiem napięcia. W układach krzemowych to zazwyczaj około 1,2–1,6 V łącznie. Przy małych napięciach ma to już realne znaczenie, dlatego w precyzyjnych układach zasilania nie zostawia się tego przypadkowi. Z kolei nowoczesny zasilacz impulsowy najpierw prostuje AC, a potem pracuje na wysokiej częstotliwości, co pozwala zbudować mały i sprawny układ.
To ważne, bo wiele osób myśli, że „ładowarka bierze AC i daje coś tam na wyjściu”. To zbyt ogólne. W rzeczywistości dobrze zaprojektowana elektronika bardzo świadomie przechodzi z jednego świata do drugiego: najpierw wykorzystuje wygodę sieci, a potem wraca do DC, bo tylko tak układy cyfrowe, baterie i logika sterująca pracują sensownie. Ten podział najlepiej widać, gdy porównamy oba typy zasilania obok siebie.
AC i DC w praktyce urządzeń domowych i audio
Nie traktuję AC i DC jak rywali, tylko jak narzędzia o różnych zaletach. W praktyce każde z nich ma swoją rolę, a dobór zależy od tego, czy mówimy o przesyle energii, magazynowaniu, napędzie czy sygnale. Właśnie dlatego porównanie ma sens dopiero wtedy, gdy patrzymy na konkretny kontekst.
| Obszar | Gdzie AC wygrywa | Gdzie lepszy jest DC |
|---|---|---|
| Przesył energii | Łatwo zmieniać napięcie transformatorem | W bardzo długich połączeniach specjalistyczne HVDC bywa korzystniejsze |
| Magazynowanie | Praktycznie nie służy do bezpośredniego magazynowania | Baterie, akumulatory i magazyny energii pracują na DC |
| Elektronika użytkowa | Jest wygodnym wejściem z sieci | Układy scalone, procesory i logika potrzebują DC |
| Napędy | Silniki AC są popularne i trwałe | Mobilne urządzenia zasilane z baterii używają DC |
| Sygnały | Audio, RF i modulacja to wciąż przebiegi zmienne | Tor zasilania i pamięć energii w układzie pracują na DC |
W audio to widać szczególnie dobrze. Sygnał muzyczny jest zmienny, więc z natury przypomina AC, ale wzmacniacz i większość jego elektroniki i tak dostaje zasilanie stałe. To samo dotyczy radia, telekomunikacji i wielu czujników: sygnał może być zmienny, a zasilanie już nie. Ta różnica jest subtelna, ale dla praktyka bardzo ważna. Skoro już wiadomo, gdzie oba typy mają sens, trzeba jeszcze powiedzieć o błędach, które wciąż pojawiają się najczęściej.
Najczęstsze błędy przy pracy z napięciem przemiennym
Przy AC najłatwiej o pomyłkę wtedy, gdy ktoś patrzy tylko na symbol na obudowie i zakłada, że „jakoś będzie”. Ja bym tego nie robił. W elektronice i serwisie sprzętu nie chodzi o zgadywanie, tylko o sprawdzenie kilku podstawowych parametrów.
- Mylenie 230 V skutecznych z wartością szczytową i błędne ocenianie zapasu napięcia.
- Zakładanie, że pasująca wtyczka oznacza zgodne zasilanie.
- Ignorowanie częstotliwości 50/60 Hz przy urządzeniach z silnikami lub transformatorami.
- Traktowanie przejściówki jak transformatora, choć adapter mechaniczny nie zmienia napięcia.
- Podłączanie sprzętu bez sprawdzenia, czy wejście akceptuje AC, czy już wymaga DC.
- Pomijanie kwestii uziemienia, bezpiecznika i klasy ochronności, zwłaszcza w sprzęcie metalowym.
W praktyce szczególnie zdradliwe są urządzenia z importu. Jeśli na zasilaczu widzisz zakres 100–240 V AC i częstotliwość 50/60 Hz, zwykle oznacza to szeroką kompatybilność z różnymi sieciami. Jeśli takiego zapisu nie ma, nie zakładałbym zgodności „na oko”. I właśnie dlatego ostatni krok przed podłączeniem sprzętu warto zrobić bardzo spokojnie, bez skrótów.
Co sprawdzam na tabliczce znamionowej, zanim uznam AC za oczywiste
Gdy oceniam urządzenie, najpierw szukam informacji, która rozstrzyga wszystko: wejście zasilania. Interesuje mnie nie tylko napięcie, ale też zakres pracy, częstotliwość i to, czy producent dopuścił zasilanie przemienne, czy już stałe. To prosty nawyk, który oszczędza sporo problemów.
- Zakres napięcia wejściowego - np. 100–240 V AC oznacza dużą elastyczność.
- Częstotliwość - najczęściej 50/60 Hz, ale nie zawsze.
- Moc lub pobór prądu - ważne przy zasilaczach, listwach i UPS-ach.
- Symbol AC/DC - pomaga odróżnić wejście przemienne od stałego.
- Klasa ochronności i uziemienie - krytyczne dla bezpieczeństwa metalowych obudów.
Jeśli urządzenie ma szeroki zakres wejściowy i zasilacz impulsowy, AC przestaje być problemem, a staje się tylko etapem po drodze. Jeśli zakres jest wąski, a producent nie podaje częstotliwości, nie zgaduję, tylko sprawdzam dokumentację albo parametry zasilania przed podłączeniem. Właśnie tak najrozsądniej podchodzi się do całego tematu: bez mitów, bez skrótów myślowych i z pełnym zrozumieniem tego, co naprawdę robi prąd przemienny w elektronice.
