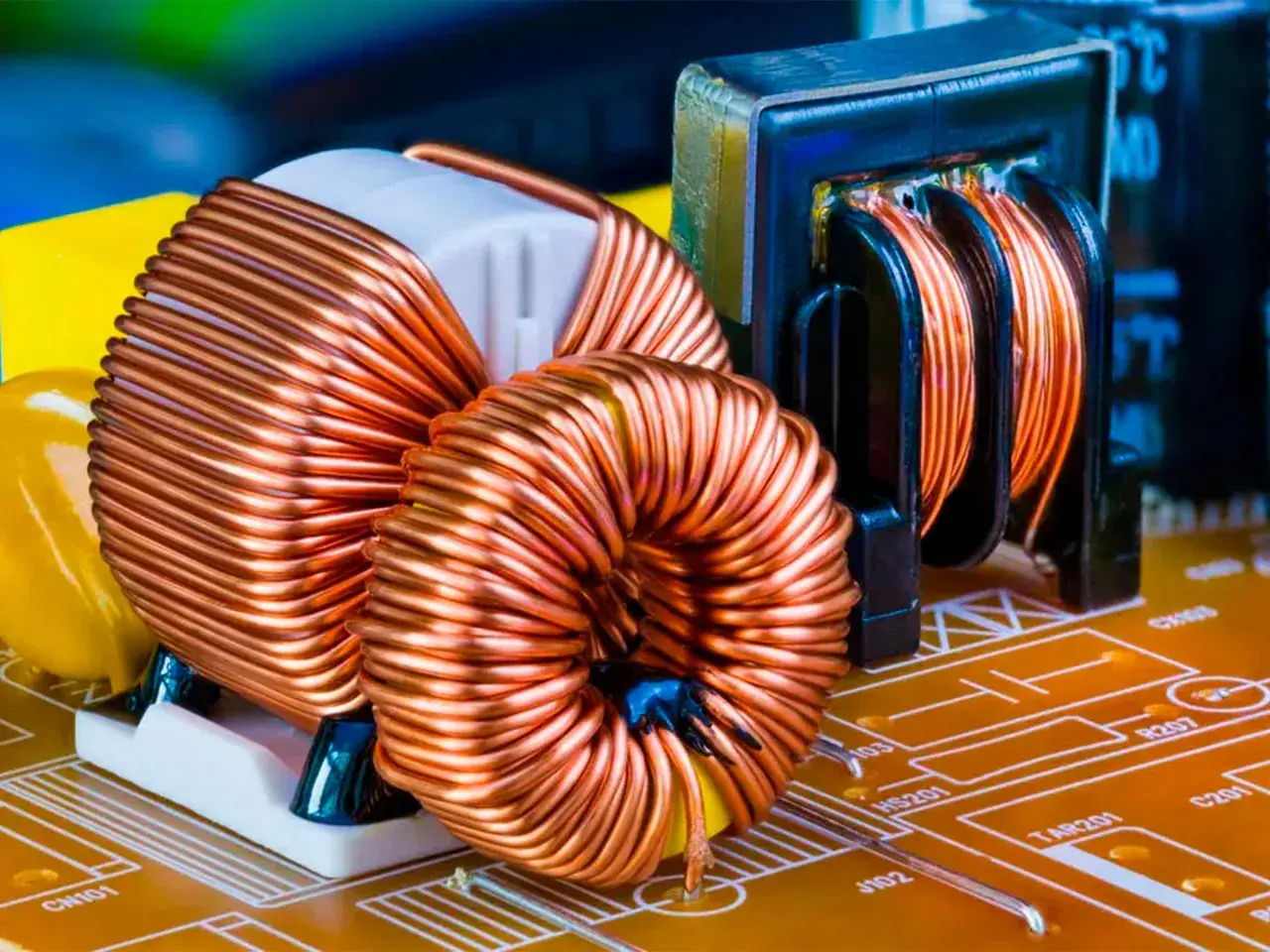

Cewka indukcyjna, znana też jako induktor, to jeden z tych elementów, które wyglądają niepozornie, a potrafią przesądzić o stabilności całego układu. Z mojego doświadczenia najwięcej problemów nie wynika z samej obecności cewki, tylko z tego, czy ma właściwą indukcyjność, zapas prądu i rdzeń dopasowany do częstotliwości pracy. W tym tekście rozkładam na czynniki pierwsze zasadę działania, najważniejsze parametry katalogowe, typowe zastosowania i błędy, które najłatwiej popełnić przy doborze.
Najważniejsze fakty, które warto mieć pod ręką
- Induktor magazynuje energię w polu magnetycznym i dzięki temu łagodzi nagłe zmiany prądu.
- W układach mocy liczą się nie tylko mikrohenry, ale też prąd nasycenia, DCR i zapas termiczny.
- Przy wyższej częstotliwości rośnie reaktancja indukcyjna, więc element coraz mocniej wpływa na sygnał.
- Rdzeń ferrytowy zwiększa indukcyjność, ale może się nasycić; rdzeń powietrzny jest stabilniejszy, lecz zwykle większy.
- Dobór cewek zaczyna się od aplikacji, a nie od samej obudowy czy pojedynczej wartości z katalogu.
Czym jest cewka i co odróżnia ją od innych elementów pasywnych
W praktyce cewka wprowadza do układu pewien rodzaj prądowej „bezwładności”. Gdy prąd przez uzwojenie rośnie albo maleje, zmienia się strumień magnetyczny wokół przewodnika, a to wywołuje napięcie przeciwne do tej zmiany. Dlatego element zachowuje się inaczej niż rezystor: nie rozprasza energii przede wszystkim w cieple, tylko chwilowo ją przechowuje.
Indukcyjność, mierzona w henrach (H), opisuje właśnie tę zdolność do przeciwstawiania się zmianom prądu. Przy prądzie stałym po stanie przejściowym element zachowuje się prawie jak odcinek przewodu, a przy prądzie zmiennym jego reaktancja rośnie wraz z częstotliwością. To dlatego jedna konstrukcja może świetnie pasować do zasilacza impulsowego, a w innym miejscu zupełnie nie spełnić swojej roli.
Z mojego punktu widzenia najważniejsze jest to, że ten element trzeba czytać w kontekście całego obwodu, nie w izolacji. Sam symbol na schemacie mówi bardzo mało, jeśli nie wiemy, jaki prąd, jaka częstotliwość i jaka temperatura będą panować w realnym urządzeniu. To prowadzi prosto do pytania, dlaczego cewka tak skutecznie stawia opór zmianom prądu.
Jak magazynuje energię i dlaczego opiera się zmianom prądu
Najważniejsze jest zjawisko samoindukcji. Kiedy prąd próbuje nagle wzrosnąć, cewka wytwarza przeciwną siłę elektromotoryczną; kiedy prąd spada, oddaje zgromadzoną energię z powrotem do obwodu. Energia pola magnetycznego w uproszczeniu wynosi W = 1/2 L I2, więc podwojenie prądu zwiększa zgromadzoną energię czterokrotnie. To dobrze pokazuje, dlaczego w układach mocy prąd szczytowy bywa ważniejszy od średniego.
Dlaczego przy wyłączaniu pojawia się impuls napięcia
Jeśli przerwiesz obwód z cewką bez odpowiedniej drogi dla prądu, napięcie może skoczyć bardzo wysoko. To zjawisko wykorzystuje się w przetwornicach i układach zapłonowych, ale w zwykłej elektronice bywa groźne dla tranzystorów. W praktyce dioda flyback, snubber albo odpowiedni układ sterowania nie są dodatkiem, tylko zabezpieczeniem przed energią, która musi się gdzieś rozładować.
Dlaczego prąd stały i zmienny zachowują się inaczej
Przy DC po ustaleniu prądu znaczenie ma głównie rezystancja uzwojenia, czyli DCR (DC resistance). Przy AC rośnie reaktancja indukcyjna, opisana zależnością XL = 2πfL, więc wraz ze wzrostem częstotliwości element coraz mocniej ogranicza przepływ sygnału. W praktyce oznacza to, że cewka nadaje się do filtrowania, rozdzielania pasm i tłumienia zakłóceń, ale tylko wtedy, gdy jej zachowanie jest dopasowane do konkretnej częstotliwości pracy.
Przeczytaj również: Moc czynna - co to jest i jak ją rozumieć? Poradnik.
Co robi rdzeń
Rdzeń ferrytowy lub metaliczny zwiększa indukcyjność, bo „zagęszcza” strumień magnetyczny. Ma to jednak cenę: materiał może wejść w nasycenie, a wtedy indukcyjność spada i układ zaczyna pracować niestabilnie. Rdzeń powietrzny jest bardziej liniowy i odporny na nasycenie, ale zwykle wymaga większych rozmiarów, żeby osiągnąć podobną wartość L.
Po tej stronie tematu naturalnie przechodzę do tego, jak wyglądają najczęstsze konstrukcje i gdzie każda z nich ma sens.
Jakie są najważniejsze typy cewek i kiedy każdy z nich ma sens
W praktyce nie wybiera się cewki w oderwaniu od zastosowania. Inaczej projektuje się element do przetwornicy buck, inaczej do filtra EMI, a jeszcze inaczej do obwodu rezonansowego w radiu.
| Typ | Zalety | Ograniczenia | Typowe użycie |
|---|---|---|---|
| Rdzeń powietrzny | Brak nasycenia, bardzo liniowa praca, dobre zachowanie przy wysokich częstotliwościach | Niższa indukcyjność przy większych rozmiarach | Obwody rezonansowe, RF, aplikacje, w których liczy się stabilność |
| Rdzeń ferrytowy | Duża indukcyjność w małej objętości | Może się nasycać i tracić parametry przy dużym prądzie | Przetwornice, filtry zasilania, tłumienie zakłóceń |
| Rdzeń proszkowy | Łagodniejsze nasycenie, dobra praca przy energii impulsowej | Zwykle większe straty niż w najlepszych konstrukcjach ferrytowych | Dławiki mocy, układy energii magazynowanej |
| Ekranowany SMD | Mniejsze rozpraszanie pola i lepsza współpraca z gęstą płytką | Wyższa cena i większa wrażliwość na jakość doboru | Telefony, routery, komputery, kompaktowe zasilacze |
| Wysokiej dobroci do RF | Niskie straty, dobre strojenie i przewidywalne zachowanie | Wąski zakres zastosowań | Filtry pasmowe, dopasowanie impedancji, tunery |
Najprościej mówiąc, im wyższe wymagania dotyczące mocy, częstotliwości albo miejsca na płytce, tym ważniejsze staje się świadome dobranie rdzenia, ekranowania i geometrii uzwojenia. Właśnie dlatego sama wartość w mikrohenrach nigdy nie zamyka tematu.
Jak dobrać element do przetwornicy, filtra lub toru RF
Gdy dobieram cewkę do konkretnego projektu, zaczynam od tego, co układ ma robić, a dopiero potem patrzę na samą wartość indukcyjności. Inne wymagania ma przetwornica impulsowa, inne filtr audio, a inne tor dopasowujący w paśmie radiowym.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Indukcyjność L | Miara zdolności do magazynowania energii i przeciwstawiania się zmianom prądu | Wpływa na tętnienia, filtrację i częstotliwość pracy obwodu |
| Prąd nasycenia | Wartość, przy której rdzeń zaczyna tracić liniowość | Po jej przekroczeniu indukcyjność spada, a układ może się rozstroić |
| Prąd termiczny | Prąd powodujący określony wzrost temperatury elementu | Chroni przed przegrzaniem i zbyt dużymi stratami cieplnymi |
| DCR | Rezystancja uzwojenia dla prądu stałego | Decyduje o stratach I2R i sprawności całego układu |
| Dobroć Q | Stosunek energii magazynowanej do energii traconej w jednym cyklu | Im wyższa, tym mniejsze straty, szczególnie w RF |
| Częstotliwość samorezonansowa | Punkt, w którym własna pojemność zaczyna dominować nad zachowaniem indukcyjnym | Powyżej tego progu element przestaje działać idealnie jak cewka |
| Ekranowanie | Sposób ograniczenia rozpraszania pola magnetycznego | Pomaga zmniejszyć zakłócenia i sprzęganie z sąsiednimi ścieżkami |
- W przetwornicach impulsowych patrzę najpierw na prąd szczytowy i temperaturę pracy, a dopiero potem na tolerancję L.
- W filtrach zakłóceń liczy się tłumienie w konkretnym paśmie i małe promieniowanie pola.
- W torach RF ważniejsza bywa dobroć i częstotliwość samorezonansowa niż duża wartość indukcyjności.
- W układach o małej przestrzeni sprawdzam wysokość obudowy, ekranowanie i drogę odprowadzania ciepła.
Tu właśnie wychodzi, że dobór nie polega na wybraniu „największej” wartości. Trzeba dopasować parametry do obciążenia, pasma pracy i warunków termicznych, a potem sprawdzić, czy fizyczna konstrukcja nie wprowadza dodatkowych problemów.
Najczęstsze błędy przy doborze i montażu
Najwięcej awarii widziałem nie w źle narysowanym schemacie, tylko w źle odczytanej nocie katalogowej. Cewka potrafi działać poprawnie przy małym obciążeniu, a po podniesieniu prądu albo temperatury nagle przestać spełniać swoją rolę.
- Za mały zapas prądowy - po wejściu w nasycenie indukcyjność spada, rosną tętnienia i układ zaczyna się grzać.
- Ignorowanie DCR - rezystancja uzwojenia zamienia się w straty I2R, które w małych obudowach bardzo szybko robią różnicę.
- Zły dobór rdzenia do częstotliwości - materiał, który działa dobrze przy kilkuset kilohertzach, może być słaby przy wyższych częstotliwościach i generować nadmierne straty.
- Pomijanie samorezonansu - powyżej tej częstotliwości element przestaje zachowywać się idealnie indukcyjnie.
- Niedocenianie hałasu mechanicznego - w przetwornicach cewka potrafi „śpiewać”, gdy rdzeń i uzwojenie wchodzą w drgania.
To właśnie tu widać różnicę między projektem, który tylko działa, a takim, który działa stabilnie przez lata. Następny krok to spojrzeć, gdzie ten element najczęściej pracuje w realnym sprzęcie.
Gdzie ten element robi największą różnicę w sprzęcie użytkowym
W nowoczesnej elektronice cewka pojawia się częściej, niż sugeruje jej prosty wygląd. W smartfonie, routerze, ładowarce czy wzmacniaczu audio zwykle nie jest ozdobą schematu, tylko elementem, który porządkuje energię albo filtruje zakłócenia.
| Zastosowanie | Co robi cewka | Na co patrzę w pierwszej kolejności |
|---|---|---|
| Przetwornice DC-DC | Magazynuje energię między impulsami przełączającymi | Prąd nasycenia, DCR i zapas termiczny |
| Filtry EMI | Tłumi zakłócenia o wysokiej częstotliwości | Ekranowanie, straty w rdzeniu i sposób montażu |
| Układy RF | Tworzy obwody rezonansowe i dopasowujące | Dobroć, samorezonans i tolerancję wartości |
| Audio i zwrotnice | Kształtuje pasmo i separuje zakresy częstotliwości | DCR, liniowość i zdolność przenoszenia mocy |
| Automotive i industrial | Pracuje w trudniejszych warunkach temperaturowych i środowiskowych | Odporność mechaniczna, temperatura i niezawodność |
Z mojego punktu widzenia najbardziej niedoceniana jest rola w zasilaniu mobilnym: mały element potrafi decydować o sprawności, temperaturze i czasie pracy baterii. Dlatego w sprzęcie użytkowym taka cewka bywa ważniejsza, niż sugeruje jej rozmiar na płytce.
Co sprawdzam przed montażem, żeby układ nie zaskoczył po starcie
Jeśli miałbym zostawić jedną praktyczną zasadę, to byłaby prosta: nie kupuj cewki na podstawie jednego wiersza z katalogu. Zawsze patrzę na komplet danych, bo dopiero razem mówią, czy element wytrzyma prąd, częstotliwość i temperaturę w konkretnym projekcie.
- Sprawdź prąd nasycenia i porównaj go z realnym prądem szczytowym, nie tylko z wartością średnią.
- Porównaj DCR z budżetem strat, szczególnie jeśli projekt ma pracować długo pod obciążeniem.
- Zweryfikuj częstotliwość samorezonansową i pasmo pracy całego układu.
- Uwzględnij temperaturę otoczenia, bo wiele parametrów katalogowych obowiązuje tylko przy określonych warunkach.
W praktyce właśnie taka kolejność oszczędza najwięcej czasu: najpierw funkcja układu, potem parametry elektryczne, na końcu dopasowanie mechaniczne i termiczne. Jeśli ten porządek trzymasz, cewka przestaje być problemem, a zaczyna być po prostu dobrze dobranym narzędziem w projekcie.
