Łączenie podłogówki i grzejników na jednym obiegu brzmi jak oszczędność miejsca i kosztów, ale w praktyce decyduje o tym głównie temperatura wody. Jeśli źle dobierzesz parametry, podłoga będzie za ciepła albo grzejniki za słabe, a instalacja zacznie pracować nierówno. Poniżej rozkładam temat na konkrety: kiedy taki układ ma sens, jak go zbudować i gdzie lepiej od razu postawić na dwa obiegi.
Najważniejsze wnioski, zanim zaczniesz planować układ
- Wspólny obieg ma sens tylko wtedy, gdy cała instalacja może pracować na niskiej temperaturze zasilania.
- Przy klasycznych grzejnikach zwykle potrzebny jest zawór mieszający albo osobny obieg dla podłogówki.
- W domu z pompą ciepła najczęściej wygrywa projekt niskotemperaturowy, a nie wymuszanie wysokich parametrów dla grzejników.
- Bez zrównoważenia hydraulicznego i sensownego sterowania komfort szybko się psuje, nawet jeśli sam schemat wygląda dobrze na papierze.
- Prosty układ z ogranicznikiem RTL ma sens głównie dla małej pętli, na przykład w łazience, a nie dla całego domu.
Kiedy wspólny obieg ma sens
Ja traktuję wspólny układ jako rozsądny tylko wtedy, gdy cała instalacja może pracować niskotemperaturowo. To oznacza, że źródło ciepła i odbiorniki są dobrane do podobnego parametru, a grzejniki nie wymagają „starej”, wysokiej temperatury zasilania. W praktyce najlepiej wychodzi to w nowych albo gruntownie modernizowanych domach, gdzie budynek ma dobrą izolację, a grzejniki są przewymiarowane albo zaprojektowane jako niskotemperaturowe.
W starszym domu sytuacja jest zwykle mniej wygodna. Klasyczne grzejniki płytowe, dobrane lata temu do wyższych temperatur, po obniżeniu parametru oddają wyraźnie mniej mocy. Wtedy podłogówka cieszy, ale kaloryfery zaczynają niedogrzewać pomieszczenia. Dlatego w modernizacjach częściej wybiera się dwa obiegi albo jeden wspólny układ z mieszaniem, zamiast próbować „na siłę” zasilić wszystko jednym parametrem.
| Układ | Kiedy działa | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Jedna niska temperatura dla całej instalacji | Dom dobrze ocieplony, grzejniki przewymiarowane, źródło ciepła lubi niskie parametry | Prostsza hydraulika, mniej elementów, łatwiejsza obsługa | Jeśli grzejniki są za małe, zabraknie mocy |
| Wspólny układ z mieszaniem | Chcesz zasilać obie strefy z jednego źródła, ale podłoga wymaga niższej temperatury | Lepsza kontrola temperatury podłogi, większa elastyczność | Więcej armatury, pomp i punktów regulacji |
| Dwa osobne obiegi z jednym źródłem | Modernizacja domu, różne wymagania pokoi, klasyczne grzejniki i podłogówka razem | Najstabilniejsze sterowanie i najmniej kompromisów | Wyższy koszt startowy i konieczność dobrego projektu |
Jeśli ten warunek nie jest spełniony, problem zaczyna się w hydraulice, a nie w samych grzejnikach. I właśnie tam najczęściej wychodzą błędy, które potem trudno odkręcić bez przeróbek.
Dlaczego zwykłe podłączenie zwykle się nie broni
Podłogówka pracuje nisko i spokojnie. W praktyce woda zasilająca ma zwykle około 30-45°C, a temperatura powierzchni podłogi w strefie stałego pobytu ludzi nie powinna przekraczać 29°C. W łazienkach i przy strefach brzegowych dopuszcza się wyżej, najczęściej do 33-35°C. Grzejniki są z reguły projektowane na znacznie wyższy parametr, często 55-75°C, jeśli mówimy o klasycznych, standardowych modelach.
Z tego wynika podstawowy konflikt: jeśli puścisz do podłogówki wodę w temperaturze dobrej dla grzejników, posadzka będzie za gorąca. Jeśli zejdziesz z temperaturą, żeby chronić podłogę, grzejniki mogą nie pokryć strat ciepła. Do tego dochodzi jeszcze kwestia przepływu. Pętla podłogowa ma inną bezwładność, inne opory i inną logikę pracy niż grzejnik panelowy. Bez rozdzielenia albo mieszania jeden element zaczyna wpływać na drugi.
Najczęściej widzę tu cztery błędy: podłogówkę wpiętą „po drodze” do obiegu grzejnika bez ogranicznika, jeden termostat sterujący wszystkim, brak równoważenia przepływów i zbyt małą pompę obiegową. Każdy z tych błędów da się ukryć na kilka dni, ale po pierwszym sezonie wychodzi w rachunkach, komforcie albo hałasie instalacji. Właśnie dlatego poprawny schemat jest ważniejszy niż sam wybór urządzeń.

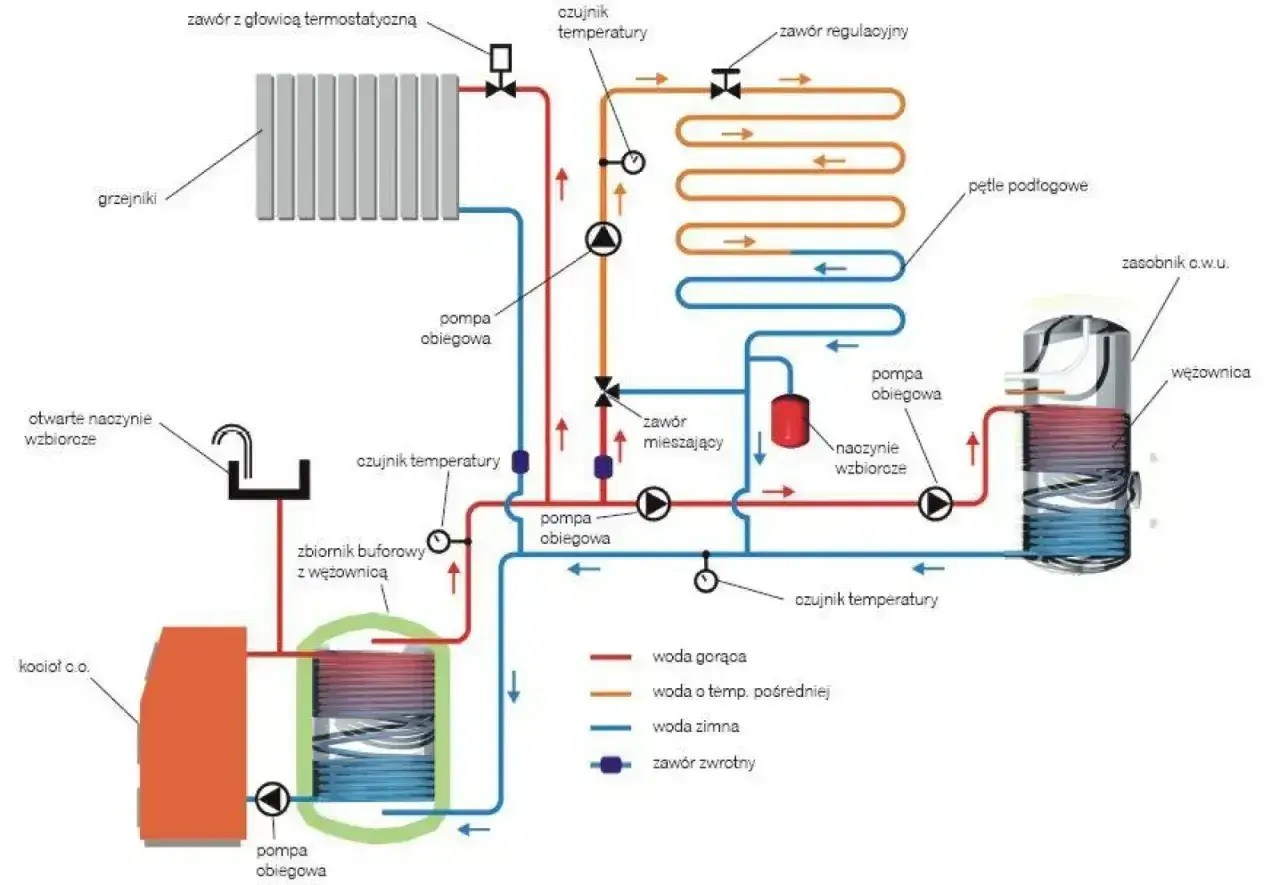

Jak wygląda poprawny układ hydrauliczny
Poprawny układ nie polega na jednym przypadkowym zasilaniu, tylko na kontroli temperatury dla każdej strefy. Zawór mieszający to element, który obniża temperaturę wody przez domieszanie wody powrotnej do gorącego zasilania. Mówiąc prościej: źródło ciepła może pracować po swojemu, a podłogówka dostaje parametry, które jej nie szkodzą.

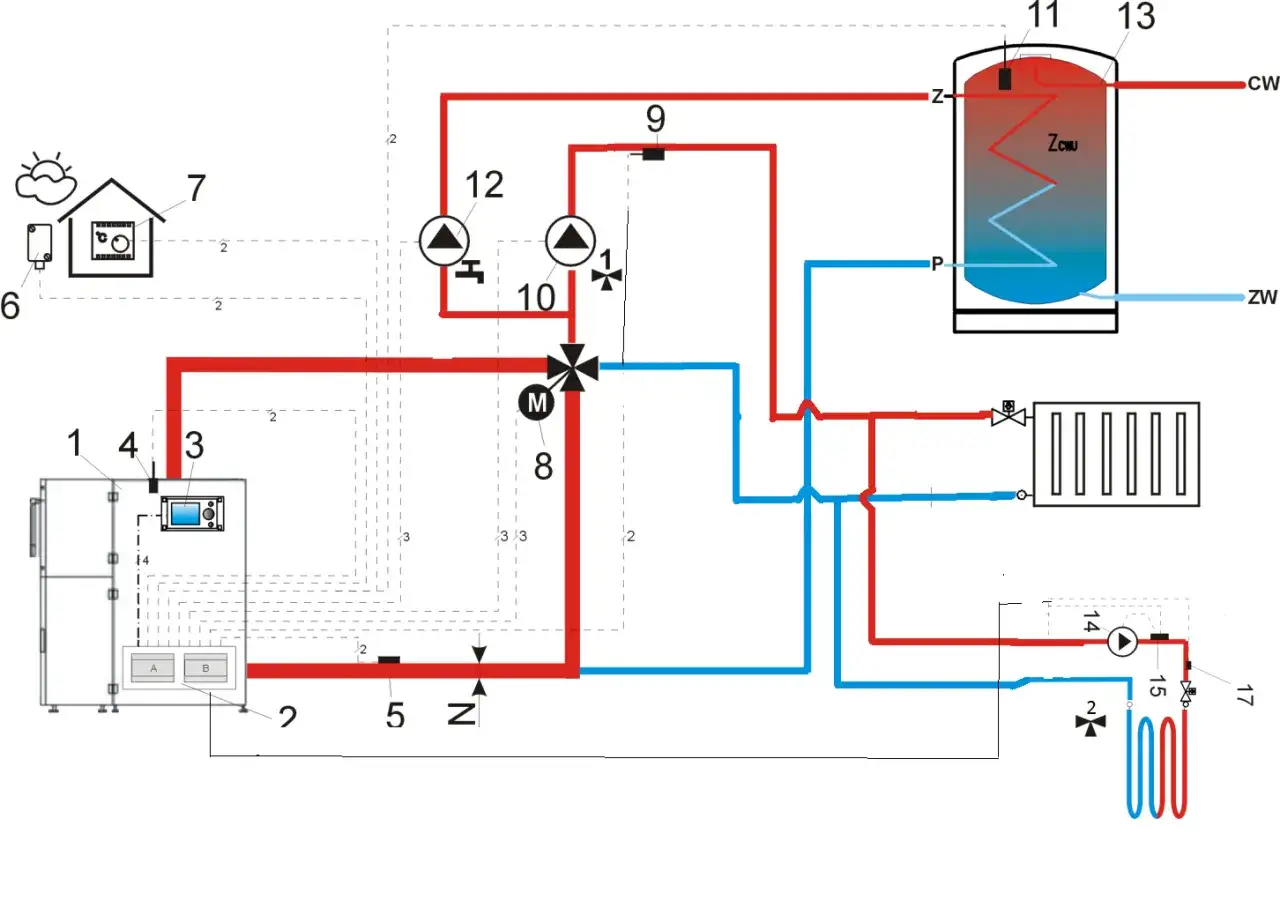

Układ z zaworem mieszającym
To rozwiązanie sprawdza się wtedy, gdy źródło ciepła musi pracować wyżej niż podłogówka. Ciepła woda trafia do zaworu 3-drogowego, który miesza ją z powrotem i obniża temperaturę do wartości bezpiecznej dla pętli podłogowych. Taki układ jest sensowny zwłaszcza tam, gdzie grzejniki potrzebują wyższego parametru niż podłoga albo gdzie modernizujesz instalację etapami.
W praktyce lubię ten wariant za to, że pozwala utrzymać porządek w hydraulice: grzejnik pracuje na swoim parametrach, a podłoga dostaje ograniczoną temperaturę. Trzeba tylko dobrze dobrać zawór, pompę i automatykę, bo zły dobór potrafi rozstroić całą instalację.
Układ z osobną pompą i rozdzielaczem
To najbezpieczniejszy wariant w remontach i w domach, w których część pomieszczeń ma klasyczne grzejniki, a część ogrzewanie podłogowe. Każdy obieg dostaje własne ustawienia przepływu, a sterowanie nie walczy samo ze sobą. Rozdzielacz to po prostu element, który rozprowadza wodę do poszczególnych pętli i pozwala je regulować osobno.
Jeżeli instalacja jest większa, przydaje się też sprzęgło hydrauliczne, czyli element rozdzielający hydraulicznie źródło ciepła od obiegów odbiorczych. Dzięki temu pompy nie „ciągną” się nawzajem, a przepływy są stabilniejsze. To nie jest gadżet, tylko sposób na ograniczenie konfliktów między różnymi typami odbiorników.
Przeczytaj również: Usuń wirusa z komputera bez antywirusa! Sprawdzone metody Windows
Mały wyjątek dla łazienki
Jedyny prosty wyjątek, który traktuję jako sensowny bez dużej przebudowy, to krótka pętla podłogowa w łazience lub kuchni. Wtedy można zastosować ogranicznik temperatury powrotu, często oznaczany jako RTL. Ten element pilnuje, żeby pętla nie dostała zbyt gorącej wody. To działa przy małej powierzchni, ale nie zastąpi normalnego projektu dla całego domu.
Właśnie w tym miejscu wielu inwestorów myli „sprytny trik” z pełnoprawnym schematem instalacji. Dla jednego pomieszczenia to bywa wygodne, lecz dla całego budynku potrzebne są już twardsze zasady sterowania.
Następny problem to nie sama hydraulika, tylko sposób sterowania, bo nawet dobrze zbudowany układ da się rozstroić złymi nastawami.
Jak ustawić temperatury, przepływy i automatykę
Najbardziej niedoceniany element całego układu to krzywa grzewcza, czyli automatyka, która zmienia temperaturę zasilania zależnie od pogody. Dla podłogówki to szczególnie ważne, bo ma ona dużą bezwładność cieplną: reaguje wolniej niż grzejniki, ale potem dłużej trzyma efekt. Jeśli ktoś steruje nią jak zwykłym kaloryferem, system zaczyna falować.
| Element | Typowy zakres roboczy | Co to oznacza w praktyce |
|---|---|---|
| Podłogówka | Około 30-45°C na zasilaniu | Niższa temperatura, stabilna praca, mała tolerancja na przegrzanie |
| Powierzchnia podłogi | 24-29°C, w łazienkach i strefach brzegowych do 33-35°C | To granica komfortu i bezpieczeństwa dla wykończenia |
| Grzejniki standardowe | Często 55-75°C | Bez przewymiarowania zwykle nie współpracują dobrze z niską temperaturą |
| Grzejniki niskotemperaturowe | Około 35-55°C | Mogą iść w parze z podłogówką, ale trzeba je policzyć pod realne straty ciepła |
Tu wchodzi jeszcze zrównoważenie hydrauliczne, czyli ustawienie przepływów tak, żeby każda pętla i każdy grzejnik dostawały tyle wody, ile naprawdę potrzebują. Bez tego jeden pokój będzie przegrzany, drugi niedogrzany, a pompa zacznie pracować nieefektywnie. W praktyce wolę osobne strefy sterowane siłownikami niż jeden wspólny termostat dla całej instalacji.
Jeśli masz pompę ciepła, warto trzymać możliwie niski parametr zasilania dla całego budynku. Zbyt wysoka temperatura dla grzejników pogarsza sprawność urządzenia, a dodatkowe mieszanie tylko po to, żeby „uratować” starą instalację, bywa rozwiązaniem drugiego wyboru. Lepiej przewidzieć większe grzejniki albo przynajmniej takie, które realnie dadzą radę przy niższej temperaturze.
W modernizacjach najczęściej ustawiam to tak: podłogówka pracuje na najniższej temperaturze, która pozwala utrzymać komfort, grzejniki mają własną regulację, a całość koryguje czujnik pogodowy. Tak działa to najspokojniej i najmniej nerwowo. Sam koszt takiego podejścia ma sens dopiero wtedy, gdy porównasz go z późniejszym komfortem i zużyciem energii.
Ile to kosztuje i gdzie nie warto oszczędzać
Cena zależy od skali, ale kilka widełek da się podać uczciwie. Prosty zawór mieszający 3-drogowy do małej instalacji to zwykle wydatek rzędu 140-330 zł, a większe, kołnierzowe zawory do rozbudowanych układów kosztują już ponad 2000 zł. Rozdzielacz podłogowy zaczyna się mniej więcej od kilku setek złotych, a przy większej liczbie obwodów i lepszym wyposażeniu łatwo rośnie do ponad tysiąca.
Do tego dochodzi automatyka, pompy, siłowniki i uruchomienie. W praktyce kompletne doposażenie instalacji w mieszanie i sterowanie może oznaczać koszt od kilku do kilkunastu tysięcy złotych, jeśli mówimy o większym domu i sensownym standardzie komponentów. Najtańszy błąd, jaki widuję, to oszczędzanie na doborze zaworu i regulacji, a nie na samej armaturze. Potem instalacja działa, ale nie tak, jak powinna.
Jeśli mam wskazać miejsca, na których nie warto ciąć budżetu, to są trzy: dobór armatury do przepływu, porządne uruchomienie całego układu i poprawne wyregulowanie obiegów. To właśnie te trzy elementy decydują o tym, czy system będzie stabilny, czy tylko „jakoś będzie grzał”. W instalacjach z pompą ciepła oszczędność na projekcie mści się jeszcze szybciej, bo źródło ciepła jest bardziej wrażliwe na błędne parametry.
Przed przeróbką zrobiłbym jeszcze krótki audyt: czy źródło ciepła naprawdę lubi niską temperaturę, czy grzejniki dadzą radę po obniżeniu parametrów, czy podłogówka ma własne zabezpieczenie przed przegrzaniem i czy instalację da się potem wyregulować strefowo. Jeśli odpowiedzi są niejednoznaczne, lepiej od razu przejść na dwa obiegi niż ratować się przypadkowym wpięciem wszystkiego w jeden tor. Jedno źródło ciepła może obsługiwać cały dom, ale nie każda część domu powinna pracować na tej samej temperaturze. To właśnie ta zasada najczęściej odróżnia układ wygodny od układu problematycznego.
