Prosty układ z jedną diodą potrafi zamienić napięcie przemienne na pulsujące napięcie stałe, ale w ładowaniu akumulatorów diabeł tkwi w szczegółach. W praktyce prostownik jednopołówkowy jest najprostszym punktem wyjścia, jednak sam w sobie nie rozwiązuje problemu ograniczenia prądu, napięcia końcowego ani temperatury ogniwa. W tym tekście pokazuję, jak taki układ działa, kiedy można go jeszcze rozważyć i dlaczego w nowoczesnych bateriach często kończy się na nim tylko etap eksperymentu.
Co trzeba wiedzieć, zanim taki układ trafi do akumulatora
- Układ półokresowy przepuszcza tylko jedną połówkę sinusoidy, więc daje pulsujący, a nie gładki prąd ładowania.
- W polskiej sieci 230 V / 50 Hz po takim prostowaniu dostajesz impulsy z częstotliwością 50 Hz, czyli co 20 ms.
- Do ładowania akumulatora liczy się nie tylko napięcie, ale też ograniczenie prądu, temperatura i sposób zakończenia ładowania.
- Dla Li-ion, LiPo i większości współczesnych pakietów niklowych sama dioda to za mało.
- W zastosowaniach praktycznych taki układ ma sens głównie jako element większego, kontrolowanego zasilacza lub prosta demonstracja laboratoryjna.
Jak działa układ półokresowy w praktyce

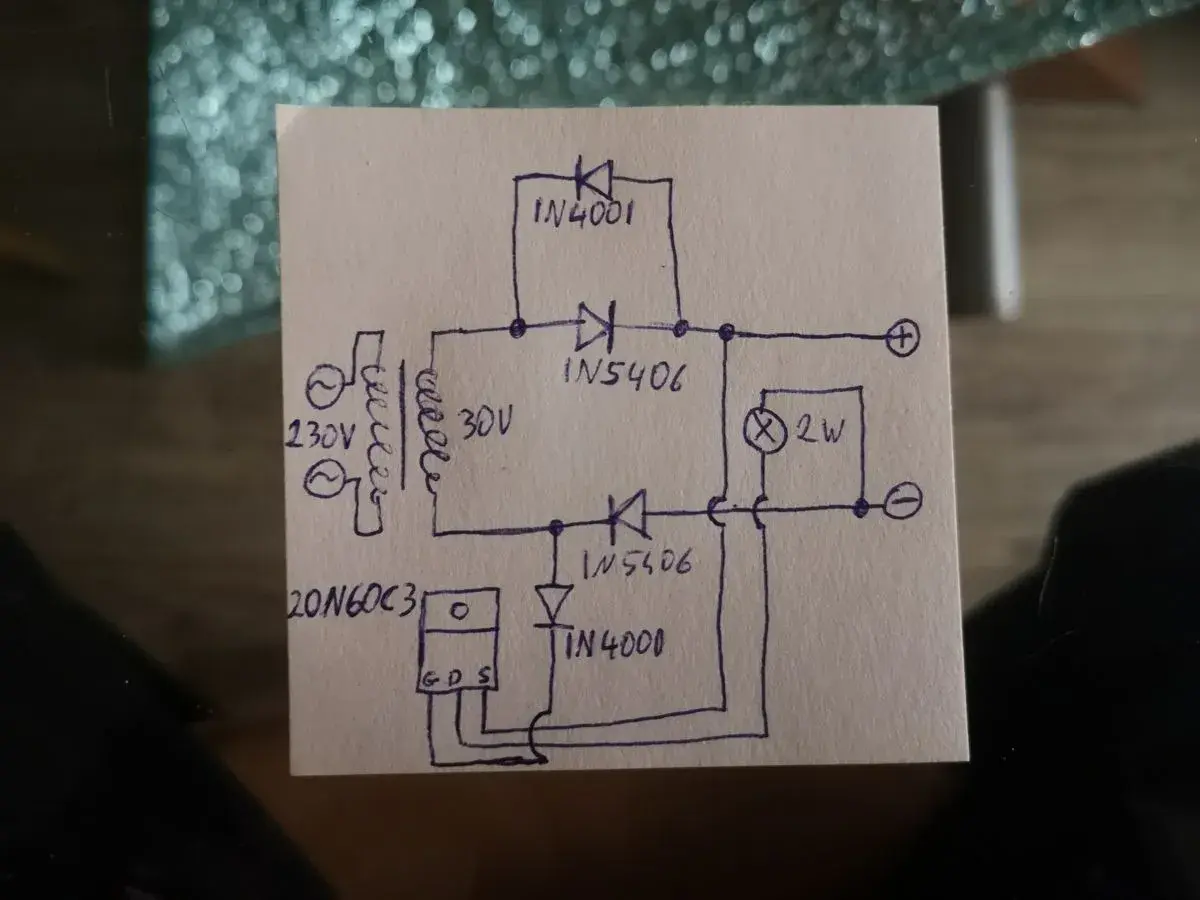

W najprostszym wariancie transformator obniża napięcie, a jedna dioda przepuszcza tylko dodatnie połówki sinusoidy. Na wyjściu nie ma czystego DC, tylko serię impulsów, które pojawiają się 50 razy na sekundę, jeśli pracujesz z polską siecią 50 Hz. Akumulator ładuje się wtedy tylko w tych chwilach, gdy napięcie chwilowe przekroczy jego aktualne napięcie plus spadek na diodzie.
To oznacza, że bateria nie dostaje równomiernego strumienia energii, lecz kolejne porcje. Sam akumulator trochę to wygładza, bo ma dużą pojemność elektrochemiczną, ale to nie zmienia faktu, że prąd pozostaje impulsowy. Jeśli dołożysz kondensator filtrujący, przebieg na mierniku może wyglądać lepiej, lecz z punktu widzenia ładowania nadal nie zyskujesz kontroli nad tym, jak mocno i jak długo bateria jest doładowywana.
Ja patrzę na taki układ jak na bardzo prosty szkic zasilacza, nie gotową ładowarkę. Właśnie tu zaczyna się różnica między „napięcie jest” a „ładowanie jest poprawne”.
Dlaczego do ładowania baterii to za mało
Samo prostowanie nie gwarantuje bezpiecznego ładowania. Akumulator potrzebuje z góry określonego profilu pracy: limitu prądu, progu napięcia, a często także odcięcia lub przejścia w podtrzymanie. W prostym układzie prąd zależy od wahań sieci, stanu baterii, jej wieku i temperatury, więc dwa egzemplarze tego samego akumulatora mogą zachowywać się zupełnie inaczej.
| Chemia akumulatora | Typowy sposób ładowania | Co daje sam układ półokresowy | Mój wniosek |
|---|---|---|---|
| Kwasowo-ołowiowy / VRLA | Ładowanie stałonapięciowe z ograniczeniem prądu; dla 12 V często spotyka się 13,5-13,8 V w podtrzymaniu i 14,4-15,0 V przy doładowaniu wyrównawczym, zwykle przy 25°C | Może dostarczać energię, ale bez kontroli łatwo o przegrzanie albo niedoładowanie | Możliwe tylko z regulacją i nadzorem |
| Li-ion / LiPo | CC/CV, czyli stały prąd, a potem stałe napięcie; typowy punkt końcowy to 4,20 V ± 50 mV, a maksymalny prąd bywa podawany jako 1C | Brak precyzyjnego napięcia końcowego i brak kontroli prądu robi z tego ryzyko, nie ładowarkę | Nie stosować samego prostownika |
| NiMH / NiCd | Wymagają dedykowanego algorytmu, zwykle z detekcją zakończenia ładowania po spadku napięcia, temperaturze albo czasie | Może dać bardzo wolny, pomocniczy prąd, ale nie rozwiązuje problemu zakończenia ładowania | Tylko jeśli producent dopuści taką metodę |
W praktyce najważniejsza jest jedna rzecz: ładowarka ma zarządzać energią, a nie tylko ją przepuszczać. To dlatego w nowoczesnych konstrukcjach sam prostownik jest dopiero początkiem projektu, a nie jego końcem. Gdy to się zrozumie, dużo łatwiej ocenić, czy warto iść w prosty układ, czy od razu w coś lepiej kontrolowanego.
Jak wypada to na tle prostowania pełnookresowego i mostka
Jeżeli celem jest ładowanie, a nie tylko pokazanie działania diody, porównanie z układem pełnookresowym szybko stawia sprawę jasno. W prostowaniu pełnookresowym wykorzystujesz obie połówki sinusoidy, więc po wyjściu dostajesz pulsację o częstotliwości 100 Hz zamiast 50 Hz. To zwykle ułatwia filtrowanie i zmniejsza wymagania wobec kondensatora wygładzającego.
| Topologia | Liczba diod | Pulsacja na wyjściu | Zaleta | Wada |
|---|---|---|---|---|
| Układ półokresowy | 1 | 50 Hz przy sieci 50 Hz | Najmniej elementów, najprostsza budowa | Największe tętnienia i największy kondensator przy tym samym dopuszczalnym ripple |
| Pełnookresowy z odczepem środkowym | 2 | 100 Hz | Kondensator może być około o połowę mniejszy dla tego samego tętnienia | Wymaga transformatora z odczepem środkowym |
| Mostek prostowniczy | 4 | 100 Hz | Lepsze wykorzystanie uzwojenia i brak potrzeby odczepu środkowego | Tracisz dwa spadki napięcia na diodach w torze przewodzenia |
Ja w praktyce traktuję tę tabelę bardzo prosto: jeśli chcesz tylko eksperymentu, jedna dioda wystarczy; jeśli chcesz ładowania, które ma działać przewidywalnie, mostek i kontrola prądu wygrywają niemal zawsze. Sama oszczędność jednej diody rzadko jest warta gorszej jakości ładowania.
Kiedy taki układ ma sens, a kiedy lepiej go nie używać
W realnym projekcie taki układ broni się tylko w kilku sytuacjach. Najczęściej widzę go jako demonstrację laboratoryjną, prosty układ testowy albo bardzo wolne źródło podtrzymujące dla akumulatora, którego chemia i producent dopuszczają ładowanie małym prądem. Wszystko poza tym zaczyna wymagać dodatkowych bloków kontroli.
- Ma sens w ćwiczeniach, gdzie chcesz zrozumieć prostowanie, tętnienia i wpływ obciążenia na przebieg.
- Ma sens przy bardzo małych prądach podtrzymania, ale tylko wtedy, gdy chemia akumulatora to toleruje i nie pracuje on bez nadzoru.
- Nie ma sensu przy Li-ion, LiPo i innych ogniwach, które wymagają precyzyjnego CC/CV.
- Nie ma sensu, gdy nie znasz stanu baterii albo nie masz pomiaru temperatury.
- Nie ma sensu, jeśli źródło nie jest izolowane od sieci i nie masz bezpiecznika po stronie pierwotnej lub wtórnej.
Najkrócej mówiąc: taki układ nie jest zły sam w sobie, tylko jest za prosty do większości realnych baterii. Jeśli zależy ci na niezawodności, trzeba dołożyć przynajmniej ograniczenie prądu i kontrolę zakończenia ładowania. I właśnie to prowadzi do praktycznej budowy bezpieczniejszego wariantu.
Jak zbudować bezpieczniejszy wariant
Jeżeli mimo wszystko chcesz pracować z takim układem, zacząłbym od rozdzielenia go na bloki. Wtedy od razu widać, co odpowiada za prostowanie, co za ograniczenie prądu, a co za ochronę baterii.
| Element | Po co jest |
|---|---|
| Transformator izolowany | Obniża napięcie i oddziela układ od 230 V |
| Dioda lub mostek | Prostuje napięcie i blokuje przepływ wsteczny |
| Rezystor lub aktywny ogranicznik prądu | Ustala maksymalny prąd ładowania |
| Bezpiecznik | Chroni przy zwarciu, błędnym podłączeniu i uszkodzeniu baterii |
| Czujnik temperatury | Pozwala przerwać ładowanie, gdy akumulator zaczyna się grzać |
| Układ odcięcia lub tryb podtrzymania | Zatrzymuje ładowanie po osiągnięciu progu albo przechodzi w bezpieczny float |
Jak dobrać ograniczenie prądu
Do pierwszego przybliżenia można użyć prostego rachunku: I ≈ (Vszczyt - Vbaterii - Vd) / R. To tylko punkt startu, bo napięcie transformatora, stan baterii i spadek na diodzie zmieniają wynik w czasie. W praktyce nie szukałbym „idealnego” oporu na papierze, tylko takiego, który po pomiarach utrzymuje prąd w bezpiecznym zakresie również wtedy, gdy bateria jest mocno rozładowana.
Przeczytaj również: Napięcie w elektronice - Jak mierzyć i unikać błędów zasilania?
Dlaczego kondensator nie zastępuje ograniczenia prądu
Kondensator może wygładzić przebieg napięcia, ale nie ogranicza sensownie energii trafiającej do akumulatora. Przy większej pojemności dostajesz wyższe prądy szczytowe na starcie, a przy zbyt małej pojemności rośnie tętnienie. To dlatego w ładowaniu baterii kondensator jest dodatkiem, a nie rozwiązaniem problemu.
Jeśli miałbym wskazać jedną rzecz, której nie wolno pomijać, to byłby to właśnie pomiar prądu w czasie. Jeden odczyt napięcia mówi niewiele, bo bateria i tak potrafi „udawać”, że jest już pełna, kiedy wciąż płynie do niej za duży prąd.
Najczęstsze błędy, które robią z ładowarki źródło problemów
- Brak ograniczenia prądu - sama dioda nie rozwiązuje problemu impulsów prądowych, a na rozładowanym akumulatorze mogą pojawić się zbyt duże szczyty.
- Pomijanie izolacji od sieci - jeśli układ pracuje bez bezpiecznego odseparowania od 230 V, robi się niebezpieczny jeszcze zanim zacznie ładować.
- Użycie złej chemii baterii - to, co jeszcze przejdzie przy niektórych akumulatorach ołowiowych, bywa fatalnym pomysłem dla litowych.
- Mylenie napięcia z gotowością - napięcie na zaciskach może wyglądać dobrze, a bateria nadal będzie przyjmować zbyt duży lub zbyt mały prąd.
- Brak kontroli temperatury - jeśli akumulator wyraźnie się grzeje, układ wymaga korekty albo natychmiastowego odłączenia.
- Założenie, że większy kondensator załatwi wszystko - filtr poprawia przebieg, ale nie zamienia prostego prostowania w inteligentne ładowanie.
Ja najczęściej widzę dwa błędy: zaufanie do samego napięcia oraz lekceważenie temperatury. To właśnie one najszybciej skracają życie akumulatora, nawet wtedy, gdy układ „na stole” wygląda poprawnie.
Najpraktyczniejszy wniosek przy ładowaniu akumulatorów
Jeśli potrzebujesz rozwiązania, które ma po prostu działać, zacznij od pytania o chemii baterii, wymagany prąd i docelowe napięcie końcowe. Dla klasycznych akumulatorów kwasowo-ołowiowych prosty prostownik może być punktem wyjścia, ale dopiero z ograniczeniem prądu i kontrolą napięcia; dla Li-ion i większości współczesnych pakietów potrzebny jest pełnoprawny charger z CC/CV i ochroną termiczną.
Ja traktuję prostowanie półokresowe przede wszystkim jako użyteczny element dydaktyczny i bardzo prosty blok w większym zasilaczu, a nie gotową metodę ładowania. Jeśli budujesz układ do realnego użycia, lepiej dołożyć regulator, bezpiecznik i kontrolę odcięcia niż liczyć na to, że sama dioda wystarczy. W elektronice najprostsze rozwiązanie jest często najlepsze tylko wtedy, gdy naprawdę rozumiesz jego ograniczenia.
