Najważniejsze rzeczy o różnicy potencjałów w elektronice
- To energia przypadająca na jednostkę ładunku, a nie abstrakcyjna liczba z etykiety zasilacza.
- W praktyce liczy się nie tylko wartość nominalna, ale też obciążenie, tolerancja i spadki na przewodach.
- Najczęstsze poziomy w sprzęcie to 3.3 V, 5 V, 12 V i 230 V AC.
- Multimetr mierzy się równolegle do badanego punktu, a nie w szereg.
- Większość problemów bierze się z błędnej polaryzacji, słabego źródła albo źle dobranego regulatora.
Czym jest różnica potencjałów i skąd się bierze
Najprościej ujmując, to ilość energii przypadająca na jednostkę ładunku. Zapis U = W/Q mówi wprost, że źródło wykonuje pracę, aby rozdzielić ładunki i utrzymać między dwoma punktami określony poziom elektryczny. Jednostką jest wolt, czyli 1 J/C.
Ja patrzę na to tak: źródło nie „wpycha” elektronów siłą, tylko tworzy warunki energetyczne, w których przepływ staje się możliwy. Tak działa bateria, zasilacz, generator, a nawet kondensator, który potrafi przechować ładunek przez pewien czas. To ważne, bo sam odczyt bez obciążenia nie mówi jeszcze, czy układ faktycznie dostanie energię wtedy, gdy zacznie pracować.
W praktyce ta różnica pojawia się zawsze między dwoma punktami. Nie ma sensu mówić o niej „w powietrzu” albo w jednym miejscu obwodu. To właśnie dlatego przy projektowaniu elektroniki trzeba myśleć o całej drodze zasilania, a nie tylko o samym źródle. Kiedy to się dobrze zrozumie, łatwiej przejść do odczytywania wartości znamionowych i dokumentacji urządzeń.
Jak czytać wartości znamionowe w elektronice
Najpierw rozdzielam zasilanie stałe i przemienne. W sprzęcie elektronicznym najczęściej pracuje się na stałych poziomach, bo mikrokontrolery, czujniki i układy scalone potrzebują powtarzalnych warunków. W gniazdku domowym masz z kolei 230 V AC, czyli wartość skuteczną, a nie szczytową. To liczba bardzo użyteczna, ale niepełna bez kontekstu.
| Poziom | Gdzie się spotyka | Co to oznacza w praktyce |
|---|---|---|
| 1.5 V | baterie AA i AAA | proste piloty, zabawki i drobna elektronika |
| 3.3 V | mikrokontrolery, czujniki, moduły IoT | niższy pobór, ale mniejszy margines na błędy zasilania |
| 5 V | USB, starsza logika cyfrowa | wygodny kompromis między prostotą a dostępnością osprzętu |
| 12 V | automotive, routery, moduły LED | popularny poziom dla akcesoriów i prostych systemów zasilania |
| 230 V AC | sieć domowa | wymaga ostrożności, izolacji i odpowiedniego sprzętu pomiarowego |
To, co widzisz na obudowie albo w specyfikacji, jest zwykle wartością nominalną. Rzeczywisty poziom może lekko pływać, zwłaszcza przy słabym źródle, długim przewodzie albo dużym poborze. Jeśli układ ma mały margines tolerancji, nawet niewielka różnica wystarczy, by pojawiły się zakłócenia, reset albo niestabilna praca. Sama etykieta nie wystarcza, bo praktyka wychodzi dopiero wtedy, gdy coś zmierzysz.
Jak mierzyć to poprawnie multimetrem

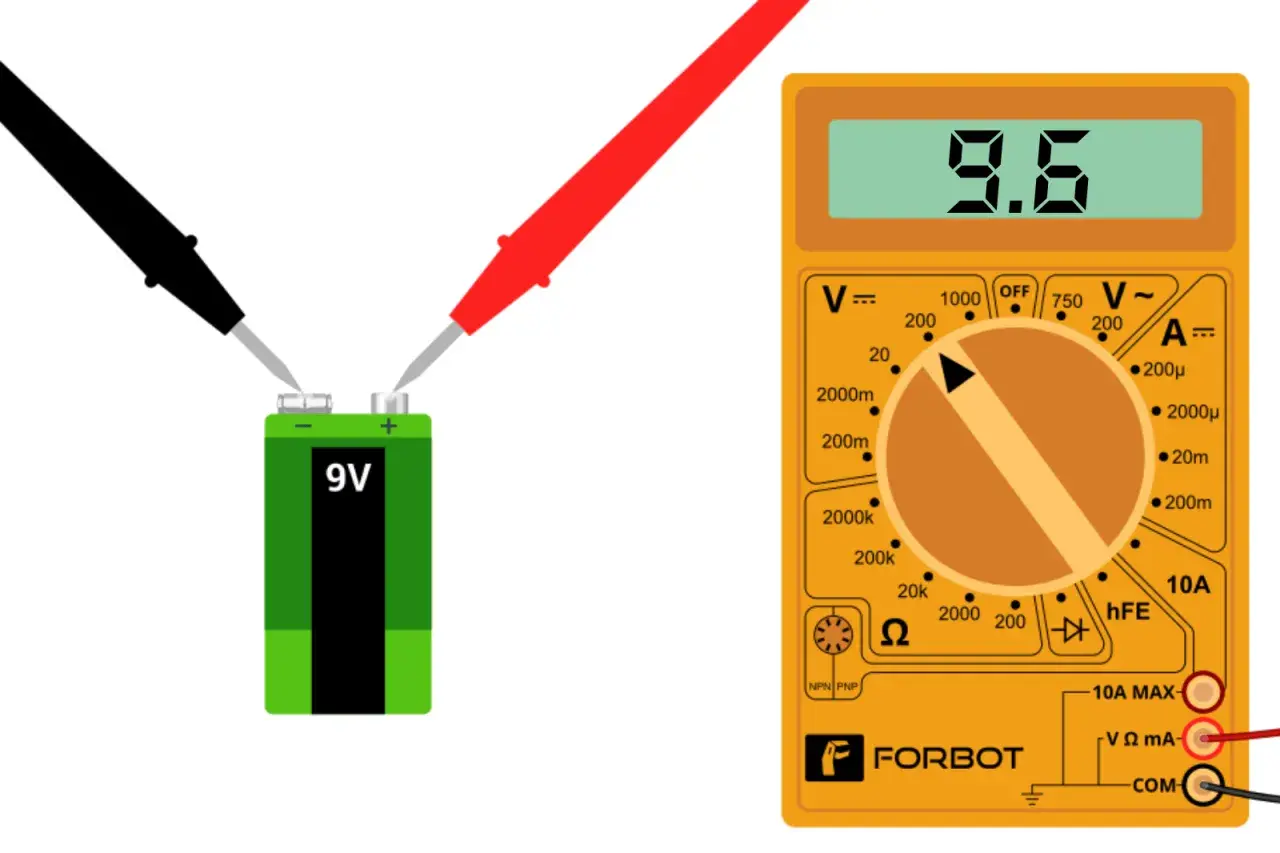

Woltomierz, a w praktyce multimetr w trybie pomiaru U, podłączam równolegle do badanego punktu. Czerwony przewód trafia do gniazda V/Ω, czarny do COM. Jeśli nie znam przybliżonej wartości, zaczynam od wyższego zakresu i schodzę niżej dopiero wtedy, gdy odczyt jest pewny i stabilny.
- Mierz między dwoma punktami, a nie w szereg z obciążeniem.
- Przy zasilaniu stałym pilnuj polaryzacji sond.
- Przy zasilaniu przemiennym ustaw właściwy tryb, bo błędny wybór da mylący wynik.
- Nie wkładaj przewodu pomiarowego do wejścia A albo mA, jeśli sprawdzasz poziom elektryczny.
- Sprawdzaj odczyt także pod obciążeniem, nie tylko „na pusto”.
Najczęstszy błąd to pomiar bez obciążenia. Zasilacz może pokazać poprawny poziom, a po podłączeniu układu od razu spaść poniżej minimum. Wtedy wychodzi na jaw jakość przewodów, stan styków i rzeczywista wydajność prądowa źródła. Przy 230 V nie ma miejsca na improwizację: liczy się sprawny miernik, pewne przewody i zdrowy respekt do instalacji. Kiedy ten etap jest opanowany, można już dobrze oceniać zachowanie całego toru zasilania.
Co się dzieje, gdy źródło i obciążenie się rozmijają
Tu najczęściej wychodzą wszystkie skróty myślowe. Jeżeli pobór rośnie, a źródło ma zbyt dużą rezystancję wewnętrzną albo słabe przewody, pojawia się spadek na drodze zasilania. Zależność U = I × R tłumaczy, dlaczego cienki przewód, zaśniedziałe styki albo przeciętny regulator potrafią popsuć cały układ.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Reset mikrokontrolera | chwilowy dołek pod obciążeniem | regulator, przewody, kondensatory filtrujące |
| Migotanie LED | zły driver albo brak ograniczenia prądu | układ sterujący, rezystor, polaryzację |
| Grzanie stabilizatora | zbyt duża różnica między wejściem a wyjściem | czy nie lepiej użyć przetwornicy impulsowej |
| Losowe rozłączanie urządzenia | za mała wydajność źródła lub słaby styk | wtyk, gniazdo, kabel, pobór szczytowy |
Błędna polaryzacja to osobny problem. Diody zabezpieczające, tranzystory i układy scalone często nie wybaczają zamiany plusa z minusem. W tańszych modułach awaria zaczyna się zwykle od niestabilnej pracy, a kończy na uszkodzeniu wejścia zasilającego. Gdy już widać, jak układ reaguje na błędy i przeciążenie, łatwiej dobrać właściwe źródło do konkretnego zastosowania.
Jak dobrać źródło do popularnych zastosowań
Nie ma jednego uniwersalnego poziomu dla całej elektroniki. Inaczej projektuję zasilanie dla czujnika, inaczej dla silnika, a jeszcze inaczej dla płytki z mikrokontrolerem. W praktyce patrzę na trzy rzeczy: zakres pracy układu, prąd szczytowy i straty cieplne.
| Zastosowanie | Najczęstszy poziom | Na co uważać |
|---|---|---|
| Czujniki i mikrokontrolery | 3.3 V lub 5 V | zgodność poziomów logicznych i tolerancja wejść |
| Paski i moduły LED | 12 V lub 24 V | ograniczenie prądu i dobór właściwego drivera |
| Routery i sprzęt RTV | 12 V, 19 V lub podobne wartości nominalne | wtyk, polaryzacja, stabilność pod obciążeniem |
| Silniki i przekaźniki | 6 V, 12 V lub 24 V | prąd rozruchowy i chwilowe skoki poboru |
Jeśli używam stabilizatora liniowego, liczę straty bardzo szybko. Przy 12 V na wejściu, 5 V na wyjściu i poborze 500 mA wychodzi 3.5 W ciepła. To już nie detal, tylko realny warunek powodzenia projektu. W takich sytuacjach przetwornica buck bywa rozsądniejsza, bo lepiej radzi sobie z większą różnicą między wejściem a wyjściem i mniej grzeje otoczenie. Stabilizator liniowy wybieram wtedy, gdy priorytetem jest prostota albo niski poziom zakłóceń, ale trzeba uczciwie zaakceptować jego ograniczenia.
Kiedy źródło jest dobrane właściwie, zostaje jeszcze krótka kontrola przed pierwszym uruchomieniem. To właśnie ona najczęściej oszczędza czas, pieniądze i nerwy.
Co sprawdzam przed pierwszym uruchomieniem płytki
- Czy typ zasilania zgadza się z wymaganiami układu.
- Czy plus i minus są podłączone we właściwych miejscach.
- Czy odczyt utrzymuje się także po włączeniu obciążenia.
- Czy przewody, złącza i regulator nie grzeją się nadmiernie.
- Czy źródło ma zapas prądu na chwilowe skoki poboru.
Te pięć prostych kontroli zwykle wystarcza, by wyłapać większość problemów jeszcze przed pierwszym resetem, spalonym stabilizatorem czy migotaniem diod. W elektronice najwięcej daje nie efektowny sprzęt, tylko spokojne sprawdzenie podstaw. Dobrze rozumiana różnica potencjałów pozwala przewidzieć, jak układ zachowa się po podłączeniu obciążenia i gdzie szukać błędu, zanim zacznie się wymiana drogich części.
