Wewnętrzna linia zasilająca to jeden z tych elementów instalacji, o których mało kto myśli, dopóki nie pojawi się potrzeba zwiększenia mocy, wymiany rozdzielnicy albo uporządkowania zasilania w budynku wielorodzinnym. To właśnie ten odcinek decyduje o tym, czy energia trafi dalej bezpiecznie, bez nadmiernych spadków napięcia i bez ryzyka przegrzewania przewodów. Poniżej wyjaśniam, czym jest WLZ, jak odróżnić ją od przyłącza, jak dobrać kabel i zabezpieczenia oraz na co uważać przy modernizacji.
Najważniejsze fakty o WLZ w budynku
- WLZ łączy złącze z rozdzielnicą główną lub lokalową i jest częścią, którą trzeba zaprojektować pod realne obciążenie budynku.
- Najpierw warto rozróżnić przyłącze, złącze, WLZ i instalację odbiorczą, bo od tego zależą zakres prac i odpowiedzialność.
- Dobór przewodu opiera się na obciążalności, spadku napięcia, skutecznym doborze zabezpieczeń i odporności mechanicznej trasy.
- W praktyce liczy się też sposób prowadzenia linii, dostęp do niej w razie serwisu oraz miejsce na przyszłą modernizację.
- W budynkach wielolokalowych WLZ bardzo często jest elementem części wspólnej, a przy remoncie pionu trzeba myśleć szerzej niż tylko o samym kablu.
Co oznacza WLZ i jaką rolę pełni w instalacji budynku
WLZ, czyli wewnętrzna linia zasilająca, to odcinek instalacji, który prowadzi energię od złącza do rozdzielnicy głównej albo do rozdzielnicy lokalu. W praktyce jest to fragment przedlicznikowy albo bardzo blisko niego, więc nie traktuje się go jak zwykłego obwodu końcowego, tylko jak element, od którego zależy bezpieczeństwo całego obiektu.
Ja patrzę na ten odcinek jak na kręgosłup instalacji. Jeśli jest źle dobrany, za cienki, poprowadzony w przypadkowym miejscu albo pozbawiony sensownej rezerwy, później pojawiają się problemy z napięciem, wyzwalaniem zabezpieczeń i kosztownymi poprawkami. W materiałach operatorów dystrybucyjnych, na przykład TAURON Dystrybucja, WLZ jest opisywana właśnie jako linia doprowadzająca energię od złącza do budynków lub lokali, a w blokach zwykle biegnie pionem na klatce schodowej.
Najprościej można zapamiętać, że WLZ odpowiada za zasilenie dalszej części instalacji, ale sama nie jest jeszcze obwodem gniazdek czy oświetlenia. Z niej wychodzi dopiero zasilanie na kolejne rozdzielnice, tablice piętrowe albo rozdzielnice mieszkań. To rozróżnienie jest ważne, bo prowadzi prosto do pytania, gdzie kończy się przyłącze, a zaczyna to, za co odpowiada właściciel budynku.
Żeby to dobrze uporządkować, trzeba odróżnić kilka odcinków instalacji, bo w praktyce często są mylone nawet przez inwestorów, którzy mają już gotowy projekt. Poniżej rozpisuję ten podział najprościej, jak się da.
Gdzie kończy się przyłącze, a zaczyna WLZ
To jedno z najczęstszych źródeł nieporozumień przy budowie i modernizacji. Przyłącze łączy sieć dystrybucyjną ze złączem, złącze jest punktem styku, a WLZ zaczyna się od złącza i prowadzi dalej do rozdzielnicy budynku lub lokalu. Potem dopiero pojawia się instalacja odbiorcza, czyli to, co zasila gniazda, oświetlenie i pozostałe urządzenia w środku.
| Element | Co robi | Gdzie zwykle przebiega | Kto zwykle odpowiada |
|---|---|---|---|
| Przyłącze | Łączy sieć operatora ze złączem budynku | Poza budynkiem lub na granicy działki | Najczęściej operator sieci, zgodnie z warunkami przyłączenia |
| Złącze | Stanowi punkt połączenia i zwykle miejsce zabezpieczeń przed WLZ | Elewacja, ogrodzenie, pomieszczenie techniczne | Zależnie od układu własności i umowy |
| WLZ | Doprowadza energię do rozdzielnicy głównej, piętrowej lub lokalowej | Klatka schodowa, piwnica, szyby instalacyjne, trasa techniczna | Zwykle właściciel budynku, wspólnota albo inwestor |
| Instalacja odbiorcza | Zasila konkretne obwody użytkowe | Wewnątrz lokalu lub obiektu | Właściciel lokalu lub użytkownik obiektu |
To uproszczenie, ale bardzo użyteczne. Jeśli dokładnie wiesz, który fragment należy do kogo, łatwiej zamówić projekt, uniknąć sporów z administracją i nie pomylić modernizacji części wspólnej z przeróbką wewnątrz lokalu. Gdy ten podział jest jasny, można przejść do tego, co dla mnie najważniejsze w praktyce, czyli doboru przewodu i zabezpieczeń.
Jak dobrać kabel i zabezpieczenia do WLZ
W dobrze zrobionym projekcie nie zaczyna się od pytania, jaki kabel „najczęściej się stosuje”, tylko od obciążenia budynku i warunków prowadzenia trasy. Pod uwagę bierze się przede wszystkim obciążalność prądową długotrwałą, spadek napięcia, warunek samoczynnego wyłączenia zasilania oraz odporność mechaniczną przewodu. To są cztery filary, które w praktyce przesądzają o jakości całego rozwiązania.
- Obciążalność prądowa długotrwała - przewód nie może się przegrzewać przy normalnej pracy instalacji.
- Spadek napięcia - im dłuższa trasa, tym większe znaczenie ma dobór przekroju, bo odbiorniki muszą dostawać stabilne napięcie.
- Warunek samoczynnego wyłączenia zasilania - zabezpieczenie ma zadziałać dość szybko przy zwarciu lub uszkodzeniu.
- Odporność mechaniczna - kabel prowadzony w pionie, piwnicy czy przez stropy musi być chroniony przed przypadkowym uszkodzeniem.
W opracowaniach branżowych często przywołuje się dla miedzianych WLZ minimum 10 mm² i obciążalność nie mniejszą niż 50 A, ale traktuję to jako punkt odniesienia, a nie uniwersalną receptę. Ostateczny dobór zależy od długości trasy, sposobu ułożenia, temperatury otoczenia, liczby faz i tego, jakie odbiorniki mają być zasilane. Inaczej liczy się zasilanie małego domu, a inaczej pion w kilkukondygnacyjnym budynku z kilkunastoma lokalami.

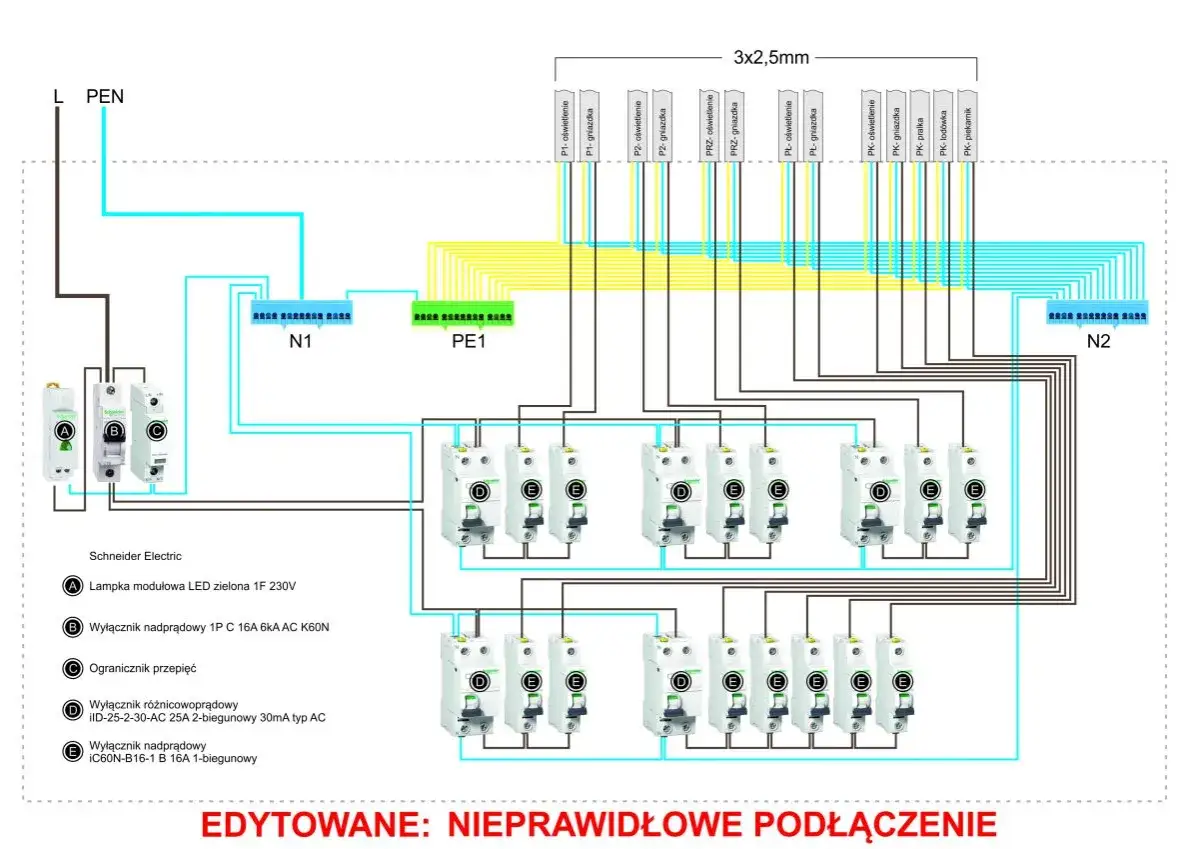

W praktyce spotyka się najczęściej układ trójfazowy oraz systemy TN-S lub TN-C-S. TN-C-S oznacza, że przewód PEN jest rozdzielany na PE i N w określonym miejscu instalacji, a TN-S prowadzi te funkcje oddzielnie. To nie są akademickie niuanse, tylko sprawy, które wpływają na bezpieczeństwo i zgodność całego układu z projektem.
Ja zwracam też uwagę na zabezpieczenia przetężeniowe. Jeśli są źle dobrane, kabel może być formalnie poprawny, ale praktycznie będzie narażony na przegrzanie albo zbyt późne wyłączenie przy uszkodzeniu. Na papierze wygląda to jak drobiazg, a w eksploatacji właśnie takie „drobiazgi” robią największą różnicę. Następny krok to już sama trasa prowadzenia przewodów, bo w zależności od budynku układ może wyglądać zupełnie inaczej.
Jak prowadzi się WLZ w domu jednorodzinnym i w bloku
W domu jednorodzinnym trasa zwykle jest krótka i bardziej przewidywalna, ale nadal trzeba ją zaplanować z myślą o ochronie mechanicznej i ewentualnej przyszłej rozbudowie. W bloku sytuacja jest bardziej złożona, bo WLZ najczęściej biegnie pionem na klatce schodowej, w miejscu dostępnym dla obsługi, a w budynkach wysokich czasem stosuje się więcej niż jedną linię na jedną klatkę schodową.
| Typ obiektu | Jak zwykle prowadzi się linię | Na co trzeba uważać |
|---|---|---|
| Dom jednorodzinny | Od złącza do rozdzielnicy głównej, często w rurach, kanałach lub podtynkowo | Spadek napięcia, długość trasy i zabezpieczenie przejść przez ściany lub stropy |
| Blok wielorodzinny | Najczęściej pionem na klatce schodowej lub w szybie instalacyjnym | Dostęp do serwisu, ochrona przed uszkodzeniem i miejsce na liczniki oraz tablice |
| Budynek wysoki | Bywa potrzebnych kilka WLZ zamiast jednej wspólnej trasy | Rozkład obciążenia i ograniczenie przeciążeń jednego pionu |
| Modernizacja starej zabudowy | Trasa często musi uwzględnić przyszłą zmianę złącza lub rozdzielnicy | Minimalizacja późniejszych przeróbek i zachowanie dostępu do przewodów |
W praktyce obowiązuje jeszcze jedna zasada, o której łatwo zapomnieć: WLZ powinny być prowadzone w miejscach ogólnie dostępnych, a nie tam, gdzie później trudno cokolwiek sprawdzić albo naprawić. W wielu opracowaniach technicznych pojawia się też zalecenie, by trasa była chroniona przed uszkodzeniami, a przejścia przez stropy i ściany miały odpowiednie wymiary, często przywoływane jako 60 x 60 mm. To detal, który wydaje się mały, ale później decyduje o tym, czy da się bez kucia wymienić kabel albo dołożyć rezerwę.
Jeśli złącze jest napowietrzne, dobrze jest myśleć o przyszłości i poprowadzić linię tak, żeby późniejsza zmiana na złącze kablowe nie oznaczała demolowania połowy trasy. To właśnie odróżnia instalację zrobioną „na teraz” od instalacji zrobionej porządnie. Skoro trasa jest już omówiona, zostaje kwestia odpowiedzialności, która w praktyce bywa źródłem największych sporów.
Kto odpowiada za wykonanie, odbiór i modernizację
W nowych inwestycjach i przy modernizacji najprościej myśleć tak: operator sieci wyznacza warunki przyłączenia, a inwestor albo właściciel budynku organizuje wykonanie WLZ. W procedurach operatorów, takich jak TAURON Dystrybucja, wprost wskazuje się, że to po stronie klienta leży przygotowanie linii, a samo podłączenie może zostać zlecone operatorowi odpłatnie, jeśli nie robi tego wykonawca instalacji.
- Nowy dom - inwestor zamawia projekt, wykonanie i pomiary, a potem odbiór techniczny.
- Budynek wielolokalowy - za piony i część wspólną zwykle odpowiada wspólnota lub zarządca.
- Lokal po stronie odbiorczej - za instalację za licznikiem odpowiada najczęściej właściciel mieszkania lub użytkownik lokalu.
- Modernizacja - gdy zmienia się moc, układ liczników albo sposób użytkowania budynku, trzeba sprawdzić cały tor zasilania, nie tylko sam kabel.
W praktyce modernizacja WLZ jest potrzebna najczęściej wtedy, gdy rośnie zapotrzebowanie na moc, instalacja ma już swoje lata albo remont obejmuje piony i część wspólną. Bardzo często impuls daje też zmiana sposobu korzystania z budynku: dodatkowe urządzenia grzewcze, większa liczba elektroniki, ładowarka samochodu elektrycznego, rozbudowa rozdzielnicy czy przygotowanie pod nowe źródło energii. Sama wymiana kabla nie zawsze jest największym kosztem. Często więcej pracy pochłaniają odkucia, przepusty, odtworzenie wykończenia i uporządkowanie zabezpieczeń.
Jeżeli ta granica odpowiedzialności jest źle ustawiona na starcie, później pojawiają się przepychanki między właścicielem, administracją i wykonawcą. Dlatego zawsze sprawdzam nie tylko trasę, ale też dokumenty i miejsce, w którym kończy się jedna część instalacji, a zaczyna druga. To prowadzi wprost do najczęstszych błędów, bo właśnie tam najłatwiej popełnić kosztowną pomyłkę.
Najczęstsze błędy, które później kosztują najwięcej
W WLZ błędy rzadko są widowiskowe. Zwykle nie widać ich od razu, ale wychodzą po pierwszym większym obciążeniu, po remoncie albo wtedy, gdy trzeba coś dołożyć. Z mojego doświadczenia najwięcej problemów robią nie spektakularne awarie, tylko pozornie małe skróty i decyzje podjęte „żeby było szybciej”.
- Zbyt mały przekrój dobrany pod dzisiejsze, a nie przyszłe obciążenie.
- Prowadzenie trasy w miejscu trudnodostępnym, bez możliwości sensownego serwisu.
- Ignorowanie spadku napięcia przy długiej linii.
- Brak ochrony mechanicznej na przejściach przez stropy, piwnice i klatki schodowe.
- Dobór zabezpieczeń „na oko”, bez sprawdzenia, czy rzeczywiście zadziałają przy zwarciu.
- Brak rezerwy pod przyszłą rozbudowę, zwłaszcza gdy budynek ma rosnąć funkcjonalnie, a nie tylko „działać dziś”.
Najdroższy błąd, jaki widziałem w podobnych realizacjach, to wcale nie był sam kabel, tylko konieczność późniejszego kucia pionu i odtwarzania ścian, bo nikt nie przewidział miejsca na bezpieczną trasę. Taki koszt potrafi wielokrotnie przebić oszczędność na etapie zakupu materiału. Dlatego wolę prosty, dobrze policzony wariant niż instalację „na styk”, która ładnie wygląda tylko w dniu odbioru.
Jeśli chcesz uniknąć podobnych problemów, przed zleceniem prac warto przejść przez krótki checklist. Dzięki temu szybciej wychwycisz, czy instalator patrzy szeroko, czy tylko składa ofertę na sam metr kabla.
Co sprawdzić przed zleceniem prac przy WLZ
Przed zamówieniem wykonania albo modernizacji sprawdzam zawsze kilka rzeczy. To nie jest przesadna ostrożność, tylko zwykła oszczędność czasu i pieniędzy, bo większość problemów wychodzi właśnie na tym etapie.
- Czy masz aktualne warunki przyłączenia i znasz wymaganą moc.
- Gdzie dokładnie ma być złącze, rozdzielnica główna i ewentualne liczniki.
- Jaka jest realna długość trasy i ile jest przejść przez ściany lub stropy.
- Czy projekt przewiduje odpowiedni zapas pod przyszłe obciążenia.
- Kto wykonuje pomiary, protokoły i odbiór techniczny.
- Czy instalacja pozostawia dostęp do serwisu bez rozkuwania wykończenia.
Jeśli mam zostawić jedną praktyczną wskazówkę, to właśnie tę: WLZ planuje się nie pod to, co budynek ma dziś, ale pod to, jak będzie używany za kilka lat. Dobra instalacja nie powinna wymagać natychmiastowej poprawki po pierwszej większej zmianie w domu czy w bloku. I to jest chyba najuczciwszy test jakości całego rozwiązania.
