Zerowanie gniazdka - czy to jeszcze bezpieczne? Cała prawda!

Marcel Krajewski .

30 lipca 2026

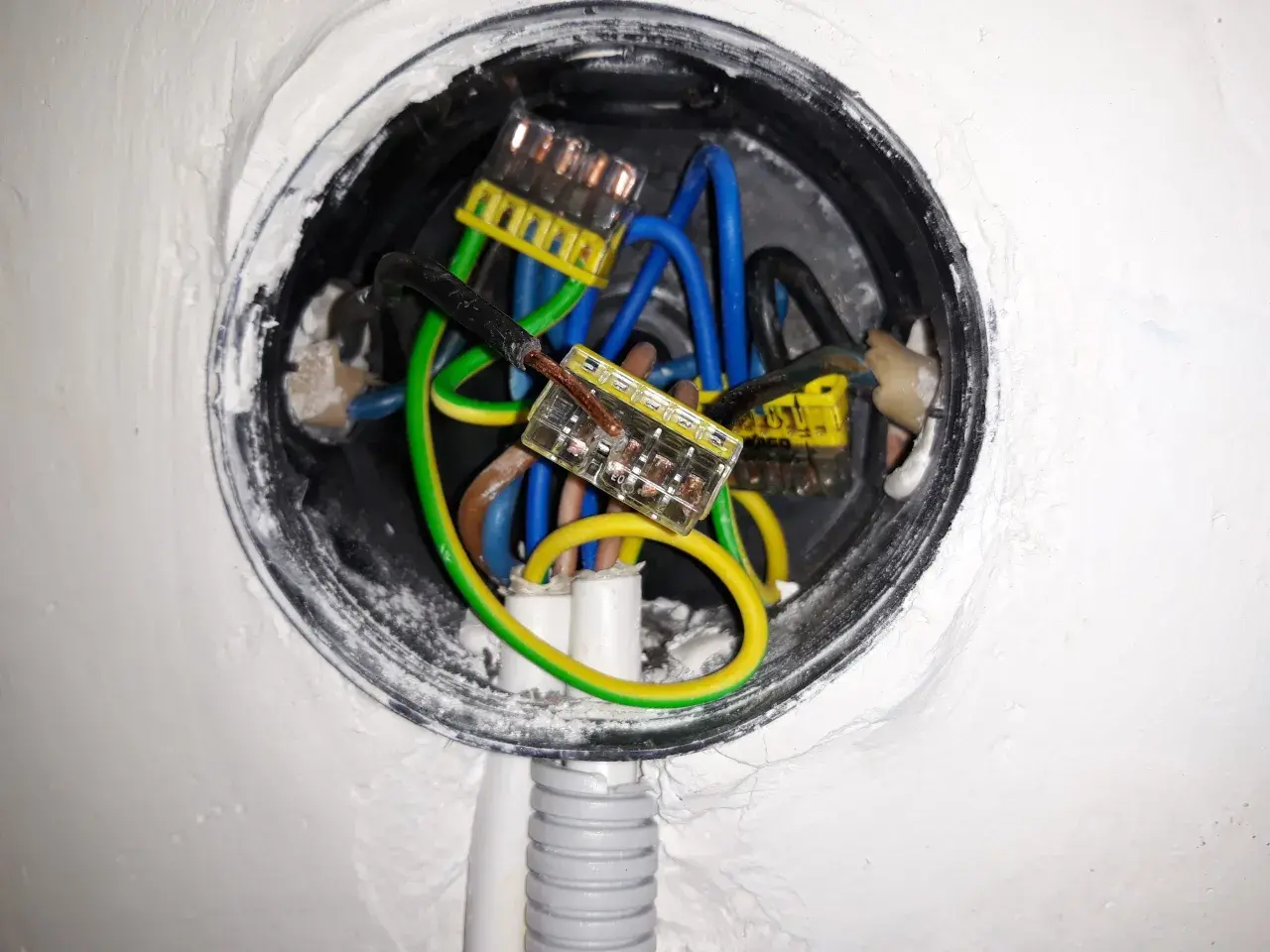

Wnętrze puszki elektrycznej z przewodami: niebieskim, zielono-żółtym i czarnym, połączonymi złączkami. Trwa zerowanie gniazdka.

W starych mieszkaniach i domach temat ochrony przeciwporażeniowej wraca zwykle przy wymianie gniazdka albo przy remoncie całego obwodu. Samo zerowanie gniazdka ma sens tylko wtedy, gdy instalacja pracuje w układzie TN-C, przewód PEN ma ciągłość, a zabezpieczenie potrafi odłączyć zasilanie wystarczająco szybko przy zwarciu do obudowy.

W tym artykule rozbieram ten temat na czynniki pierwsze: wyjaśniam zasadę działania, pokazuję, gdzie ta metoda ma jeszcze uzasadnienie, a gdzie jest już ryzykownym półśrodkiem, i podpowiadam, jak myśleć o modernizacji bez technicznych skrótów myślowych.

Najważniejsze informacje o ochronie przez zerowanie

  • Zerowanie działa w starych układach TN-C, gdzie ten sam przewód PEN pełni funkcję ochronną i roboczą.
  • W gnieździe bolec ochronny łączy się z przewodem PEN, aby przy uszkodzeniu izolacji powstała pętla zwarcia i zadziałało zabezpieczenie.
  • To rozwiązanie nie jest uniwersalne: w układzie TT mostkowanie bolca z przewodem roboczym jest błędem, a w modernizacjach najczęściej dąży się do rozdzielenia PEN na PE i N.
  • Największe ryzyko to przerwanie przewodu PEN, bo wtedy obudowy urządzeń mogą znaleźć się pod niebezpiecznym napięciem.
  • Próbnik neonowy nie wystarczy do oceny bezpieczeństwa. Potrzebne są pomiary ciągłości, impedancji pętli zwarcia i ocena całej instalacji.

Co naprawdę oznacza ochrona przez zerowanie

Historycznie była to metoda ochrony przed dotykiem pośrednim w instalacjach, w których nie prowadzono osobnego przewodu ochronnego. W praktyce chodzi o połączenie metalowej obudowy urządzenia z przewodem PEN, czyli wspólnym przewodem ochronno-roboczym. Gdy faza dotknie obudowy, prąd ma wrócić bardzo niskooporową drogą i wywołać zadziałanie bezpiecznika albo wyłącznika nadprądowego.

To nie jest „dodanie uziomu” do gniazdka, tylko wykorzystanie pętli zwarcia, czyli zamkniętego obwodu prądu uszkodzeniowego. W materiałach technicznych dawniej mówiono po prostu o zerowaniu, dziś częściej używa się opisu ochrony przez samoczynne wyłączenie zasilania. To ważne, bo od razu ustawia właściwe oczekiwania: liczy się nie sam bolec, ale ciągłość całej drogi ochronnej i parametry zabezpieczenia.

Ja traktuję ten układ jako rozwiązanie historyczne i przejściowe, nie jako wzór nowoczesnej instalacji. I właśnie dlatego warto zobaczyć, co dzieje się w samym gnieździe, zanim ktoś zacznie oceniać bezpieczeństwo „na oko”.

Zerowanie gniazdek i uziemianie – kluczowe dla bezpieczeństwa. Narzędzia elektryczne i gniazdko na tle.

Jak działa mostek ochronny w gniazdku

W starym gnieździe z bolcem przewód PEN powinien trafić najpierw na styk ochronny, a dopiero z niego być połączony z częścią roboczą gniazda. Dzięki temu obudowy urządzeń klasy I, czyli takich z metalową obudową i zaciskiem ochronnym, mają punkt odniesienia do tego samego przewodu, który ma wywołać szybkie wyłączenie w razie uszkodzenia.

  • Normalna praca - prąd płynie przewodem roboczym, a styk ochronny nie powinien być obciążony.
  • Uszkodzenie izolacji - faza trafia na obudowę, a prąd zwarciowy płynie przez PEN.
  • Zadziałanie zabezpieczenia - nadprądówka albo bezpiecznik odłącza obwód, zanim dotyk obudowy stanie się groźny.
  • Warunek powodzenia - połączenia muszą być pewne, a impedancja pętli zwarcia na tyle mała, by zabezpieczenie zadziałało szybko.

Jeśli to brzmi jak detal, to tylko pozornie. W praktyce właśnie ten detal decyduje, czy ochrona działa, czy jest jedynie kosmetycznym mostkiem w gnieździe. I dlatego następnym krokiem jest pytanie, kiedy taki układ jeszcze ma sens, a kiedy lepiej od razu myśleć o przebudowie.

Kiedy ten układ ma sens, a kiedy lepiej go nie utrzymywać

Największy problem polega na tym, że jedno słowo „stara instalacja” opisuje bardzo różne sytuacje. Inaczej oceniam zadbany obwód TN-C w mieszkaniu po przeglądzie, a inaczej obwód z aluminiowymi żyłami, luźnymi zaciskami i niepewną historią przeróbek.

Układ Czy mostek w gnieździe ma sens Co jest kluczowe Mój praktyczny wniosek
TN-C Tak, jako rozwiązanie historyczne w obwodzie 2-żyłowym Ciągłość PEN, dobre połączenia, pomiar pętli zwarcia Traktuję to jako rozwiązanie przejściowe
TN-C-S Tylko do punktu rozdziału PEN, dalej osobny PE i N Rozdział w jednym miejscu, RCD po stronie rozdzielonej To kierunek modernizacji, nie utrzymywania mostków w całym obwodzie
TN-S Nie ma potrzeby mostkowania bolca z przewodem roboczym PE i N są osobne od początku Standard nowych instalacji
TT Nie Ochrona opiera się na uziemieniu i RCD Mostkowanie PE-N jest błędem

W 2026 roku to właśnie rozdzielenie PEN i przejście na osobny PE daje najwięcej sensu w modernizacjach. W starym TN-C da się jeszcze utrzymać ochronę, ale nie traktowałbym tego jako docelowego rozwiązania. Tu właśnie zaczyna się granica między „działa” a „warto już przebudować”.

Żeby tę granicę rozpoznać bez zgadywania, trzeba spojrzeć na konkretne objawy instalacji, a nie tylko na sam wygląd gniazda.

Jak rozpoznać, że instalacja wymaga czegoś więcej niż samego mostka

Niektóre objawy są banalne, ale bardzo konkretne. Jeśli widzę kilka z nich naraz, nie dyskutuję już o samym gnieździe, tylko o stanie całego obwodu.

  • Do gniazda dochodzą tylko dwie żyły i nie ma pewności, że jedna z nich to ciągły PEN.
  • W puszkach i gniazdach widać grzanie, nadtopienia albo ślady łuków elektrycznych.
  • Instalacja ma aluminiowe przewody, a połączenia są stare, kruche lub wielokrotnie przerabiane.
  • W obwodzie pojawiają się przypadkowe wyzwolenia zabezpieczeń albo odwrotnie, zabezpieczenia działają zbyt wolno.
  • Nikt nie sprawdzał impedancji pętli zwarcia ani ciągłości przewodu ochronno-roboczego.
  • W rozdzielnicy są dołożone wyłączniki różnicowoprądowe, ale instalacja przed rozdziałem nadal zachowuje cechy TN-C.

To nie są kosmetyczne usterki. Z mojego punktu widzenia każdy z tych sygnałów mówi jedno: pojedyncze gniazdo nie uratuje sytuacji, jeśli słaby jest cały tor ochronny. I właśnie tu najłatwiej popełnić błędy przy samych przeróbkach.

Najczęstsze błędy przy przeróbkach starego gniazda

Najgorsze pomyłki nie wynikają z braku wiedzy w jednym szczególe, tylko z mieszania starych i nowych zasad w jednym obwodzie. Wtedy wszystko wygląda „prawie dobrze”, a właśnie to „prawie” bywa najbardziej niebezpieczne.

  • Łączenie bolca z przypadkowym przewodem, bez pewności, że to właściwy PEN.
  • Montowanie mostka w gnieździe bez sprawdzenia, czy zaciski są pewne i nie przegrzane.
  • Zakładanie, że próbnik neonowy potwierdza bezpieczeństwo. On pokazuje obecność napięcia, ale nie sprawdzi ciągłości ochrony ani pętli zwarcia.
  • Dołożenie RCD tam, gdzie przewód PEN nie został poprawnie rozdzielony na PE i N.
  • Zostawienie jednego „nowego” gniazda w starej gałęzi, podczas gdy reszta obwodu nadal ma słabe połączenia.
  • Ocenianie po barwie izolacji bez otwarcia puszki i bez pomiaru. W starej instalacji kolory często nie odpowiadają dzisiejszym standardom.

Najkrócej mówiąc: jeśli nie masz pomiarów, nie masz potwierdzenia. A bez potwierdzenia łatwo zbudować instalację, która wygląda poprawnie tylko z zewnątrz. Żeby tego uniknąć, trzeba przejść od doraźnych poprawek do sensownej modernizacji.

Jak wygląda rozsądna modernizacja do TN-C-S albo TN-S

Modernizacja nie polega na „upiększeniu” jednego gniazda. Jej celem jest uporządkowanie całego toru ochronnego, tak aby przewód ochronny był osobny, a zabezpieczenia działały przewidywalnie. W praktyce robi się to etapami.

  1. Sprawdzam układ zasilania. Jeśli to TN-C, oceniam ciągłość PEN i stan zacisków. Bez tego nie ma sensu iść dalej.
  2. Rozdzielam PEN w jednym miejscu. Dalej prowadzę już osobny PE i N. To porządkuje instalację i otwiera drogę do wyłączników różnicowoprądowych.
  3. Wymieniam przewody do gniazd. W praktyce oznacza to nowy obwód 3-żyłowy zamiast kosmetycznej poprawki na końcu linii.
  4. Dodaję ochronę uzupełniającą. RCD o czułości 30 mA ma sens dopiero po rozdziale, a nie zamiast niego.
  5. Zlecam pomiary. Bez testu ciągłości, pętli zwarcia i zadziałania zabezpieczeń nie ma mowy o pełnej ocenie.

Jeśli modernizacja dotyczy całego mieszkania, najlepiej zacząć od rozdzielnicy i głównych połączeń wyrównawczych, a dopiero potem schodzić do pojedynczych obwodów. To bardziej pracochłonne, ale daje realne bezpieczeństwo zamiast pozornego spokoju. Na koniec zostaje jeszcze jedna rzecz, którą sprawdzam zawsze, zanim uznam starą instalację za bezpieczną.

Co sprawdzić, zanim uznasz starą instalację za bezpieczną

Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie oceniaj bezpieczeństwa po samym wyglądzie gniazda. O bezpieczeństwie decydują trzy rzeczy naraz, czyli stan przewodów, jakość połączeń i wyniki pomiarów.

  • Czy przewód PEN ma ciągłość na całym odcinku obwodu.
  • Czy zaciski w gniazdach i puszkach nie są luźne, przypalone albo utlenione.
  • Czy impedancja pętli zwarcia pozwala na szybkie wyłączenie zabezpieczenia.
  • Czy bolce ochronne nie są podłączone „na skróty” do przypadkowych punktów w rozdzielnicy.
  • Czy po modernizacji rozdzielono PE i N w jednym, logicznym miejscu, a nie w kilku improwizowanych punktach.

Jeśli któregokolwiek z tych elementów nie da się potwierdzić, traktuję obwód jako wymagający diagnozy, a nie „naprawiony”. To najuczciwsze podejście do starych instalacji. Dobrze wykonane ochronne zerowanie może jeszcze działać, ale dopiero dobrze zrobiona modernizacja daje spokój na lata.

FAQ - Najczęstsze pytania

Zerowanie to historyczna metoda ochrony przed porażeniem w instalacjach TN-C, gdzie bolec ochronny gniazdka jest połączony z przewodem PEN. Ma to na celu wywołanie szybkiego zadziałania zabezpieczeń w razie uszkodzenia izolacji urządzenia.
Zerowanie ma sens tylko w starych instalacjach TN-C, pod warunkiem ciągłości przewodu PEN, pewnych połączeń i odpowiednio szybkiego zadziałania zabezpieczeń. W innych układach (np. TT, TN-S) jest błędem lub niepotrzebne.
Największym ryzykiem jest przerwanie przewodu PEN. Wówczas metalowe obudowy urządzeń mogą znaleźć się pod niebezpiecznym napięciem, a ochrona przestaje działać. Problemem są też luźne połączenia i brak pomiarów.
Nie, próbnik neonowy pokazuje jedynie obecność napięcia, nie ocenia ciągłości przewodu ochronnego ani impedancji pętli zwarcia. Do pełnej oceny bezpieczeństwa niezbędne są specjalistyczne pomiary elektryczne.
Zawsze, gdy instalacja wykazuje objawy zużycia (np. grzanie, luźne przewody), brak ciągłości PEN, lub gdy planuje się dodanie RCD. Rozsądna modernizacja to rozdział PEN na PE i N, wymiana przewodów i profesjonalne pomiary.
