W instalacjach elektrycznych kabel YAKY kojarzy się przede wszystkim z solidnym, stałym zasilaniem: do budynków, garaży, warsztatów i tras prowadzonych w ziemi. Poniżej wyjaśniam, jak jest zbudowany, kiedy ma sens, czym różni się od miedzianych odpowiedników i na co patrzeć przy doborze przekroju oraz montażu.
Najważniejsze informacje o kablu aluminiowym do instalacji elektrycznych
- To kabel elektroenergetyczny do stałego układania, najczęściej z żyłami aluminiowymi, izolacją PVC i powłoką PVC.
- Sprawdza się tam, gdzie liczą się koszt, masa i prosta trasa zasilania, zwłaszcza w ziemi, kanałach kablowych i na zewnątrz.
- Wymaga poprawnego doboru przekroju, bo aluminium przy tym samym obciążeniu zwykle potrzebuje większej żyły niż miedź.
- Przy montażu ważne są końcówki, złączki i sposób połączenia z miedzią, bo to właśnie tam najczęściej popełnia się błędy.
- Przed zakupem warto sprawdzić napięcie znamionowe, temperaturę pracy, minimalny promień gięcia i wersję z żyłą ochronną albo bez niej.
Co właściwie oznacza kabel aluminiowy i jak czytać jego oznaczenie
To kabel elektroenergetyczny z żyłami aluminiowymi, przeznaczony do przesyłania energii w instalacjach o napięciu znamionowym 0,6/1 kV. W praktyce oznacza to rozwiązanie do stałego ułożenia, a nie przewód do urządzeń przenośnych czy miejsc, gdzie kabel jest stale zginany i przesuwany.
Najprościej czytam takie oznaczenie tak: litera „A” wskazuje aluminium, „Y” odnosi się do izolacji i powłoki z PVC, a „K” mówi, że chodzi o kabel elektroenergetyczny. Wersja z dopiskiem żo ma żyłę ochronną zielono-żółtą, co bywa wygodne w typowych instalacjach budynkowych i gospodarczych.
| Cecha | Co to oznacza w praktyce |
|---|---|
| Napięcie znamionowe | 0,6/1 kV, czyli standard dla wielu instalacji niskiego napięcia |
| Temperatura pracy | Od -30°C do +70°C przy ułożeniu na stałe |
| Temperatura podczas montażu | Minimalnie -5°C, więc nie układa się go „na siłę” w mrozie |
| Zwarcie | Do +160°C dla przekrojów do 300 mm², powyżej 300 mm² do +140°C |
| Promień gięcia | 15 x D, gdzie D to średnica zewnętrzna kabla |
| Miejsce ułożenia | W powietrzu, w ziemi, w kanałach kablowych i wewnątrz budynków |
Ta konstrukcja jest dość klasyczna, ale właśnie dlatego dobrze znosi standardowe trasy zasilające. Z tego punktu łatwo przejść do pytania ważniejszego dla inwestora: gdzie taki kabel naprawdę daje przewagę, a kiedy lepiej szukać innego rozwiązania.
Gdzie taki kabel ma sens, a gdzie lepiej wybrać inny
W praktyce widzę go najczęściej tam, gdzie trzeba doprowadzić zasilanie na większy dystans i nie ma sensu przepłacać za miedź. Dla domów jednorodzinnych, garaży wolnostojących, warsztatów, budynków gospodarczych i lokalnych tras zasilających to często rozsądny wybór.

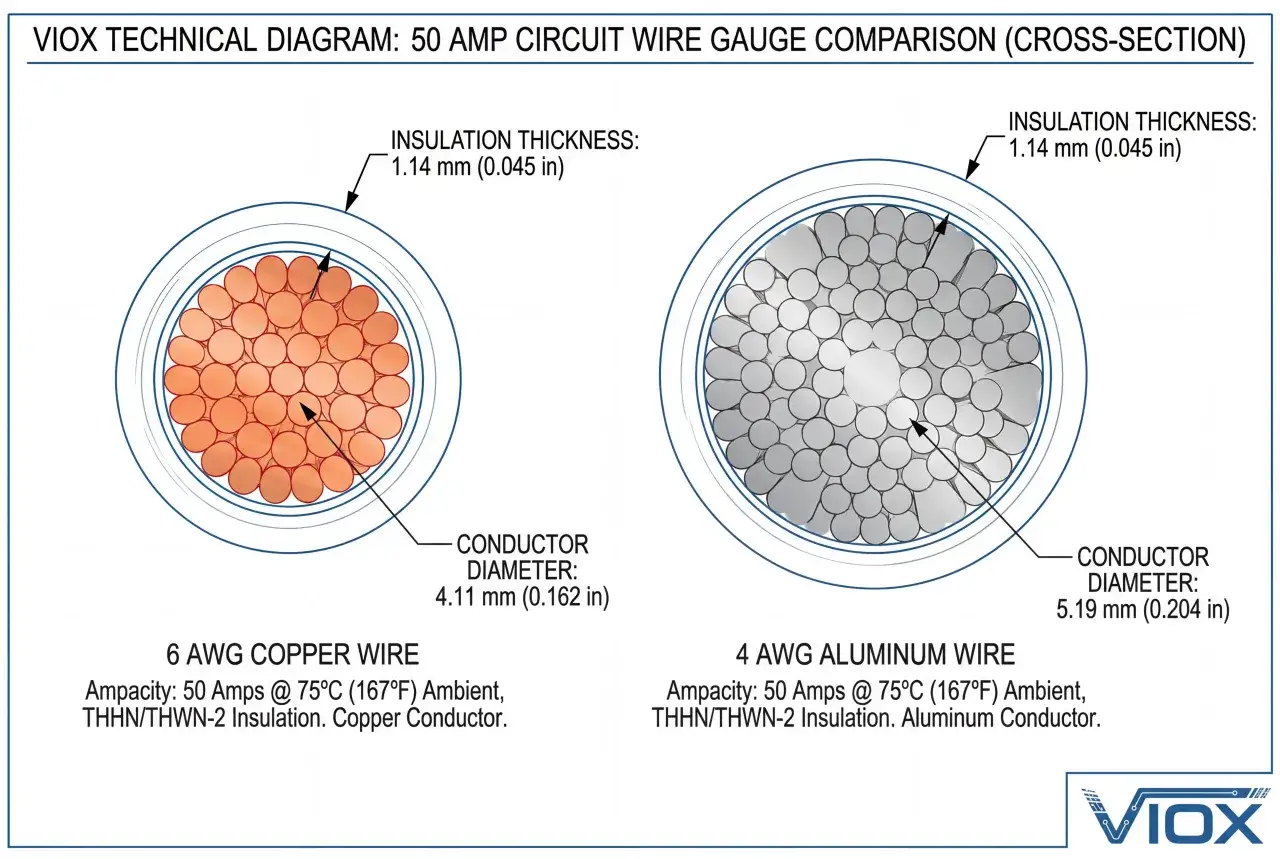

Jego mocną stroną jest niższa masa i zwykle korzystniejsza cena materiału, ale to nie znaczy, że nadaje się do wszystkiego. Aluminium gorzej przewodzi prąd niż miedź, więc przy tym samym obciążeniu często trzeba dobrać większy przekrój. To z kolei wpływa na średnicę, sztywność i wygodę prowadzenia kabla.
- Sprawdza się przy zasilaniu złącza do budynku.
- Jest praktyczny w trasach układanych w ziemi lub w kanałach.
- Dobrze pasuje do instalacji stałych, bez częstego ruchu i wibracji.
- Może być dobrym wyborem w obiektach gospodarczych i przemysłowych.
- Nie jest to kabel do urządzeń ruchomych ani do sytuacji, w których przewód będzie często wyginany.
Jeśli jednak instalacja ma być ciasna, mocno rozbudowana albo wymaga jak najmniejszego przekroju przy tej samej obciążalności, wtedy szybko pojawia się sens porównania z miedzią i z kablami o innej izolacji.

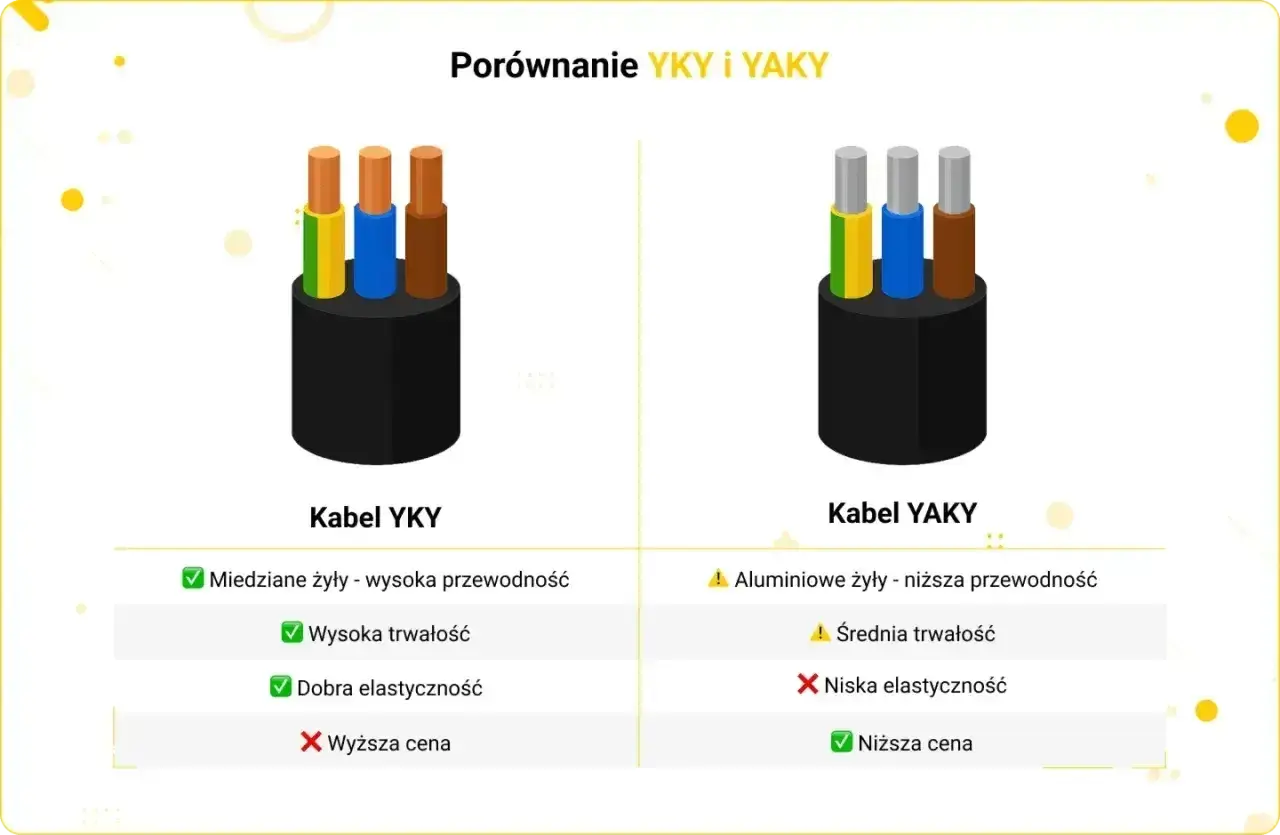

Jak wypada na tle miedzianych i usieciowanych odpowiedników
Najuczciwsze porównanie robię zawsze między aluminium a miedzią, bo to właśnie ten wybór najczęściej stoi za decyzją zakupową. Dodatkowo warto spojrzeć na kable z izolacją XLPE, jeśli instalacja ma pracować w trudniejszych warunkach termicznych.
| Typ kabla | Żyły | Izolacja i powłoka | Największa zaleta | Główne ograniczenie |
|---|---|---|---|---|
| Aluminiowy z PVC | Aluminium | PVC / PVC | Dobra relacja ceny do możliwości i niższa masa | Wymaga starannego doboru przekroju i osprzętu |
| Miedziany z PVC | Miedź | PVC / PVC | Łatwiejsze połączenia i mniejszy przekrój przy tym samym obciążeniu | Wyraźnie wyższy koszt materiału |
| Aluminiowy z XLPE | Aluminium | XLPE / PVC | Lepsza odporność termiczna izolacji | To już inna konstrukcja i nie każdy projekt jej potrzebuje |
Ja patrzę na to tak: jeśli priorytetem jest budżet i trasa jest klasyczna, aluminiowy kabel z PVC ma sens. Jeśli ważniejsze są mniejsze przekroje i łatwiejsze zakończenia, częściej wygrywa miedź. Jeśli instalacja ma działać w wyższym obciążeniu cieplnym, warto rozważyć wariant z XLPE. To prowadzi bezpośrednio do najważniejszego praktycznego pytania: jak dobrać konkretny przekrój i nie popełnić kosztownego błędu.
Jak dobrać przekrój i sposób ułożenia, żeby instalacja działała bez problemów
Doboru nie robię „na oko”, bo przy kablach zasilających błąd mści się spadkiem napięcia, grzaniem i późniejszymi przeróbkami. Trzeba połączyć kilka rzeczy naraz: prąd obciążenia, długość trasy, sposób ułożenia, temperaturę otoczenia i warunki zwarciowe.
- Najpierw sprawdzam planowane obciążenie i zostawiam zapas na przyszłość, jeśli trasa ma zasilać rozbudowę obiektu.
- Potem patrzę na długość przewodu, bo im dłuższa linia, tym większe znaczenie ma spadek napięcia.
- Następnie uwzględniam sposób prowadzenia: w ziemi, w kanale, na zewnątrz albo wewnątrz budynku.
- Na końcu dobieram osprzęt, końcówki i zabezpieczenia, które pasują do aluminium, a nie tylko do „kabla o podobnym wyglądzie”.
W przypadku aluminium bardzo ważne jest zakończenie żył. W połączeniach z miedzią stosuję końcówki bimetaliczne albo rozwiązania przewidziane do aluminium, bo bez tego szybko pojawiają się problemy z utlenianiem i spadkiem jakości styku. To niby detal, ale właśnie takie detale decydują o trwałości całego toru zasilania.
Jeżeli kabel ma iść w ziemi, dochodzi jeszcze ochrona mechaniczna i poprawne ułożenie zgodne z projektem. Nie traktuję tego jako „zakopania przewodu”, tylko jako normalny etap budowy trasy energetycznej. Taka kolejność myślenia dobrze przygotowuje do unikania najczęstszych błędów montażowych.
Najczęstsze błędy przy montażu i odbiorze
W instalacjach z kablami aluminiowymi najczęściej nie psuje się sam materiał, tylko sposób obchodzenia się z nim. To dobra wiadomość, bo większość problemów da się przewidzieć jeszcze przed montażem.
- Zbyt mały przekrój dobrany wyłącznie pod cenę, bez analizy długości trasy i obciążenia.
- Bezpośrednie łączenie aluminium z miedzią bez właściwych końcówek lub złączek.
- Zbyt ciasne gięcie kabla, mimo że producent podaje minimalny promień gięcia.
- Układanie w gruncie bez uwzględnienia zabezpieczenia mechanicznego.
- Brak weryfikacji, czy wersja kabla odpowiada układowi sieci i wymaganej żyły ochronnej.
- Pomijanie pomiarów odbiorczych, które pokazują, czy tor zasilania faktycznie działa zgodnie z projektem.
Ja szczególnie uważam na punkt trzeci i czwarty, bo tam szkoda zwykle wychodzi dopiero po czasie. Kabel wygląda dobrze po ułożeniu, ale po kilku miesiącach problem ujawnia się w miejscu, którego nie widać bez rozbiórki fragmentu trasy. To naturalnie prowadzi do ostatniego pytania: co sprawdzić przed zakupem, żeby uniknąć takich niespodzianek.
Co sprawdzić przed zamówieniem kabla i przed montażem
Przed zamówieniem sprawdzam zawsze kilka rzeczy naraz, bo to skraca późniejsze poprawki. Najpierw typ żył i ich liczbę, potem napięcie znamionowe, warunki pracy, promień gięcia oraz to, czy potrzebna jest wersja z żyłą ochronną.
Jeśli trasa jest długa, a obciążenie rośnie, często bardziej opłaca się od razu wziąć rozsądnie większy przekrój niż później walczyć ze spadkiem napięcia. Jeśli po drodze są połączenia z miedzią, od razu zakładam osprzęt bimetaliczny. Jeśli kabel ma pracować na zewnątrz, zwracam uwagę na czarną, odporną na UV powłokę i sposób prowadzenia w gruncie lub w канале.
Na końcu zostaje najprostsza zasada, którą stosuję w praktyce: dobry kabel to nie ten, który tylko „pasuje do opisu”, ale ten, który zgadza się z warunkami pracy, projektem i sposobem montażu. Właśnie dlatego ten typ kabla warto kupować po parametrach, a nie po samej nazwie.
