W elektronice poziom sygnału decyduje o tym, czy układ zadziała czysto, czy zacznie się nasycać, zniekształcać albo gubić informacje. W tym tekście wyjaśniam, czym jest amplituda sygnału, jak ją odczytywać na oscyloskopie, jakie zapisy i jednostki spotkasz najczęściej oraz gdzie ten parametr naprawdę robi różnicę w praktyce. To jeden z tych tematów, które wyglądają prosto, dopóki nie trzeba porównać Vp, Vpp i Vrms w realnym układzie.
Najważniejsze rzeczy, które warto zapamiętać od razu
- To nie częstotliwość, tylko wysokość przebiegu względem poziomu odniesienia.
- Na oscyloskopie najczęściej zobaczysz zapis Vp, Vpp lub Vrms, a każdy opisuje coś innego.
- W audio, radiu i zasilaczach zbyt duży poziom sygnału kończy się nasyceniem albo obcięciem przebiegu.
- Przy pomiarze łatwo pomylić wartość szczytową z międzyszczytową, zwłaszcza przy sygnale z offsetem DC.
- Najbezpieczniej interpretować wynik razem z kształtem fali, obciążeniem i zakresem przyrządu.
Co oznacza poziom sygnału w układach elektronicznych
W praktyce amplituda mówi, jak daleko przebieg odchyla się od punktu odniesienia, zwykle zera albo poziomu spoczynkowego. W układach elektronicznych chodzi najczęściej o napięcie lub prąd, więc patrzę na nią nie jak na abstrakcyjną wielkość z podręcznika, tylko jak na parametr, który decyduje o pracy całego toru sygnałowego.
Najprościej wyobrazić sobie sinusoidę: im wyższy szczyt, tym większe wychylenie. W przebiegu prostokątnym czy trójkątnym sprawa jest podobna, ale odczyt bywa mniej oczywisty, bo liczy się nie tylko szczyt, lecz także to, czy sygnał jest symetryczny i czy ma składową stałą. Jeśli układ ma punkt pracy przesunięty względem zera, sama wysokość piku nie mówi jeszcze wszystkiego.
To ważne rozróżnienie, bo dwa sygnały o tej samej częstotliwości mogą zachowywać się zupełnie inaczej, jeśli jeden ma zbyt mały poziom, a drugi wchodzi w zakres nasycenia wzmacniacza lub przetwornika. Kiedy rozumiem już ten mechanizm, naturalnie przechodzę do tego, jak taki przebieg czytać na ekranie pomiarowym.

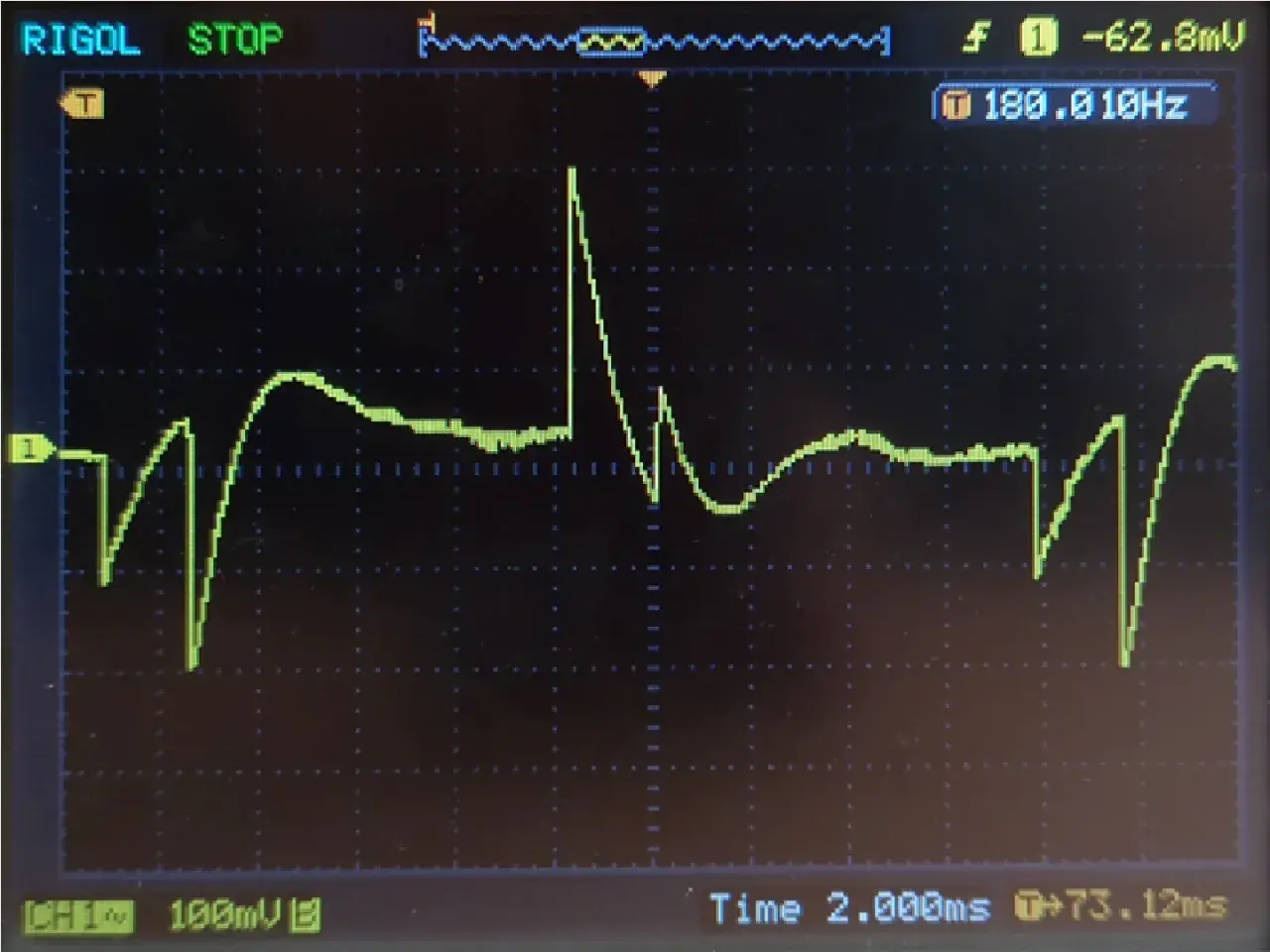

Jak odczytać poziom sygnału na oscyloskopie
Oscyloskop pokazuje napięcie w funkcji czasu, więc jego ekran jest najlepszym miejscem do oceny kształtu i wysokości przebiegu. Ja zawsze zaczynam od sprawdzenia skali pionowej, tłumienia sondy i miejsca zera, bo bez tego łatwo uznać za „duży” sygnał coś, co po prostu zostało źle ustawione.
Jeśli przebieg jest symetryczny, odczyt jest prosty: najniższy punkt, najwyższy punkt i różnica między nimi. Dla sinusoidy często wystarczy ustalić wartość międzyszczytową, czyli Vpp, a potem przeliczyć ją na wartość szczytową. Przy sygnale symetrycznym względem zera Vp = Vpp / 2, a dla sinusoidy Vrms ≈ 0,707 · Vp.
W praktyce pilnuję też dwóch rzeczy, które początkujący często pomijają:
- Offset DC przesuwa przebieg w górę lub w dół i może sprawić, że sygnał wygląda na większy, niż jest w rzeczywistości.
- Clipping, czyli obcięcie wierzchołków, zwykle oznacza, że układ już nie nadąża za żądanym poziomem wejściowym.
Jeżeli widzę na ekranie spłaszczone szczyty albo przebieg „przyklejony” do górnej krawędzi, nie traktuję tego jako poprawnego pomiaru. Najpierw sprawdzam zakres, sondę i obciążenie, a dopiero potem sam wynik. To prowadzi prosto do pytań o jednostki i sposób zapisu, bo tam najłatwiej o nieporozumienie.
Jakie jednostki i zapisy spotkasz najczęściej
W elektronice ten sam sygnał bywa opisywany na kilka sposobów i właśnie tu najczęściej rodzi się bałagan. Jedna osoba mówi o wartości szczytowej, druga o międzyszczytowej, a trzecia podaje wartość skuteczną, choć wszyscy patrzą na ten sam przebieg.
| Zapis | Co oznacza | Kiedy jest najwygodniejszy | Na co uważać |
|---|---|---|---|
| Vp | Wartość szczytowa względem poziomu odniesienia | Gdy interesuje Cię maksymalne wychylenie przebiegu | Nie myl jej z Vpp |
| Vpp | Różnica między maksimum a minimum przebiegu | Przy odczycie z oscyloskopu i porównaniu zakresu sygnału | Dla sinusoidy to dwa razy Vp, ale nie dla każdego kształtu fali |
| Vrms | Wartość skuteczna, czyli odpowiednik „użytecznej” energii sygnału | W audio, zasilaniu i wszędzie tam, gdzie liczy się moc | Dla sygnałów innych niż sinusoidalne przeliczenia nie są już tak proste |
| dB, dBV, dBm | Skala logarytmiczna używana do poziomów i wzmocnień | W torach RF, pomiarach porównawczych i analizie tłumienia | dBm zależy od odniesienia mocy, więc bez kontekstu bywa mylący |
Najbardziej praktyczna reguła brzmi: zanim porównasz dwa wyniki, upewnij się, że są zapisane w tej samej postaci. W przeciwnym razie łatwo zestawić ze sobą liczby, które wyglądają podobnie, ale opisują zupełnie inne rzeczy. Kiedy ten etap mam za sobą, sprawdzam już nie zapis, tylko czynniki, które realnie zmieniają wysokość sygnału.
Co naprawdę wpływa na wysokość przebiegu
Na poziom sygnału nie działa jeden parametr, tylko cały łańcuch zależności. W praktyce największe znaczenie mają źródło, wzmocnienie, tłumienie, impedancja obciążenia, pasmo układu i ewentualne ograniczenia zasilania. Jeśli któryś z tych elementów nie pasuje do reszty toru, wynik na wyjściu będzie inny niż oczekiwany.
- Wzmocnienie układu może podnieść poziom sygnału, ale tylko do granicy, po której zaczyna się nasycenie.
- Impedancja obciążenia zmienia to, ile energii faktycznie trafia do następnego stopnia.
- Pasmo przenoszenia ogranicza wysokość przebiegów o wyższych częstotliwościach, zwłaszcza gdy układ nie jest dobrze dopasowany.
- Szum i zakłócenia potrafią maskować małe sygnały, przez co odczyt wydaje się niestabilny.
- Zasilanie i headroom wyznaczają górny limit, którego układ nie przeskoczy bez zniekształceń.
W audio widać to natychmiast, bo zbyt wysoki poziom kończy się ostrym przesterem. W torach pomiarowych albo w układach z mikrokontrolerem problem bywa subtelniejszy: sygnał nie wygląda źle wizualnie, ale już wykracza poza dopuszczalny zakres wejścia. To dlatego w kolejnym kroku zawsze patrzę na zastosowanie, a nie tylko na samą liczbę.
Gdzie ten parametr ma największe znaczenie
Nie każdy układ traktuje poziom sygnału tak samo. W jednych liczy się czystość przebiegu, w innych moc, a jeszcze w innych zgodność z zakresem wejściowym. To właśnie kontekst decyduje, czy dany wynik jest dobry, czy już ryzykowny.
| Obszar | Dlaczego to ważne | Co się dzieje przy złym poziomie |
|---|---|---|
| Audio | Wpływa na głośność, dynamikę i zniekształcenia | Pojawia się przester, kompresja albo szum przy zbyt małym sygnale |
| Radiotechnika i AM | Wysokość nośnej niesie informację o sygnale modulującym | Za duże odchylenie zwiększa zniekształcenia, za małe pogarsza czytelność transmisji |
| Przetworniki ADC | Układ musi zmieścić sygnał w zakresie wejściowym | Przesterowanie lub utrata rozdzielczości przy zbyt małym poziomie |
| Generatory i testy laboratorijne | Umożliwia porównywanie charakterystyk wzmacniaczy i filtrów | Błędna interpretacja pasma lub wzmocnienia |
| Zasilacze i przetwornice | Poziom tętnień mówi o jakości stabilizacji | Za duże tętnienia potrafią zakłócić czułe układy cyfrowe i analogowe |
Najlepszy przykład daje modulacja AM: informacja jest przenoszona przez zmianę wysokości fali nośnej. To pokazuje, że nawet niewielka zmiana poziomu może mieć znaczenie funkcjonalne, a nie tylko „estetyczne” na ekranie. Po takim ujęciu łatwo zauważyć, skąd biorą się najczęstsze pomyłki przy interpretacji pomiaru.
Najczęstsze błędy przy ocenie sygnału
W praktyce widzę pięć pomyłek, które wracają najczęściej. Dobre jest to, że większości z nich da się uniknąć bez drogiego sprzętu, jeśli tylko od początku pilnuje się kontekstu pomiaru.
- Porównywanie różnych definicji - ktoś podaje Vpp, ktoś inny Vrms, a wynik wygląda „niezgodnie”, choć oba są poprawne.
- Ignorowanie offsetu DC - przebieg jest przesunięty, więc odczyt szczytu bez odniesienia do zera daje mylący obraz.
- Zbyt szybkie zaufanie multimetrze - przy sygnałach prostokątnych, impulsowych albo zniekształconych miernik może zaniżać lub uśredniać wynik w sposób, który nie pokazuje prawdy o fali.
- Pominięcie tłumienia sondy - ustawienie 1x/10x ma bezpośredni wpływ na odczyt, a o błędach w tym miejscu łatwo zapomnieć.
- Brak porównania z obciążeniem - ten sam generator może dawać inny wynik przy innym wejściu, bo układ nie pracuje w próżni.
Ja traktuję te błędy jak filtr jakości: jeśli którykolwiek z nich się pojawia, wynik wymaga dodatkowego sprawdzenia, a nie szybkiej decyzji. Z takiego podejścia wynika też prosty zestaw kontroli, który zamyka temat bez zbędnej teorii.
Zanim uznasz sygnał za poprawny, sprawdź te trzy rzeczy
- Upewnij się, w jakiej postaci podany jest wynik: Vp, Vpp, Vrms czy skala logarytmiczna.
- Sprawdź, czy pomiar odnosi się do tego samego obciążenia, tego samego ustawienia sondy i tego samego punktu odniesienia.
- Oceń kształt fali razem z wysokością przebiegu, bo sam odczyt liczbowy nie pokaże clippingu, przesunięcia ani zniekształceń.
Jeśli te trzy warunki są spełnione, poziom sygnału staje się wiarygodnym parametrem diagnostycznym, a nie przypadkową liczbą z ekranu. W elektronice to właśnie taka dyscyplina pomiaru robi największą różnicę, bo pozwala szybciej wyłapać błąd i nie mylić go z cechą samego układu.
