Czujnik Halla pozwala wykrywać obecność magnesu, położenie elementu albo prędkość obrotową bez styku z ruchomą częścią. W elektronice daje to prostą przewagę: mniej zużycia, większą odporność na drgania i mniejszą wrażliwość na zabrudzenia niż w rozwiązaniach mechanicznych. W tym tekście pokazuję, jak działa ten sensor, gdzie naprawdę się sprawdza, jak dobrać właściwy wariant i jak go sensownie przetestować w praktyce.
Najważniejsze fakty o sensorze Halla
- Działa na bazie pola magnetycznego, więc nie wymaga fizycznego kontaktu z mierzoną częścią.
- W wersji cyfrowej daje stan włącz/wyłącz, a w analogowej sygnał proporcjonalny do siły pola.
- Najczęściej spotkasz go w elektronice użytkowej, automatyce i motoryzacji.
- Przy doborze liczą się napięcie zasilania, typ wyjścia, czułość i odległość od magnesu.
- Do testu zwykle wystarczy magnes, multimetr i znajomość pinów, ale rezystancji nie mierzy się „na ślepo”.
Jak działa sensor Halla i kiedy daje sygnał
W środku znajduje się cienki element półprzewodnikowy, przez który płynie prąd. Gdy w pobliżu pojawi się pole magnetyczne, nośniki ładunku zostają odchylone i na wyjściu pojawia się napięcie Halla. To właśnie ono pozwala elektronice rozpoznać, że magnes jest blisko, oddala się albo zmienia położenie.
W praktyce spotyka się dwa główne podejścia. Wersja analogowa oddaje sygnał zależny od natężenia pola, więc nadaje się do pomiaru położenia lub prędkości w sposób ciągły. Wersja cyfrowa działa bardziej jak przełącznik: przekroczenie progu pola zmienia stan wyjścia z niskiego na wysoki albo odwrotnie. Właśnie dlatego ten element bywa tak wygodny w prostych układach sterowania.
Warto odróżnić go od czujników indukcyjnych. Hall reaguje także na pole statyczne, czyli na zwykły magnes, a nie tylko na zmiany strumienia. To otwiera mu drogę do wielu zastosowań, od zamknięcia klapy laptopa po odczyt obrotów w silniku. Skoro widać już zasadę działania, łatwo przejść do tego, gdzie ten sensor naprawdę pracuje na co dzień.
Gdzie ten sensor pracuje na co dzień
Najwięcej wartości daje tam, gdzie ruch ma być rozpoznany bez tarcia i bez mechanicznego styku. Właśnie dlatego producenci chętnie sięgają po niego zarówno w elektronice użytkowej, jak i w motoryzacji czy automatyce.
| Zastosowanie | Co wykrywa | Dlaczego to działa dobrze |
|---|---|---|
| Laptop i tablet | Zamknięcie klapy | Magnes w obudowie uruchamia prosty stan on/off bez mechanicznego mikrostyku. |
| Motoryzacja | Położenie wału, wałka lub koła | Wytrzymuje drgania i zabrudzenia lepiej niż elementy stykowe. |

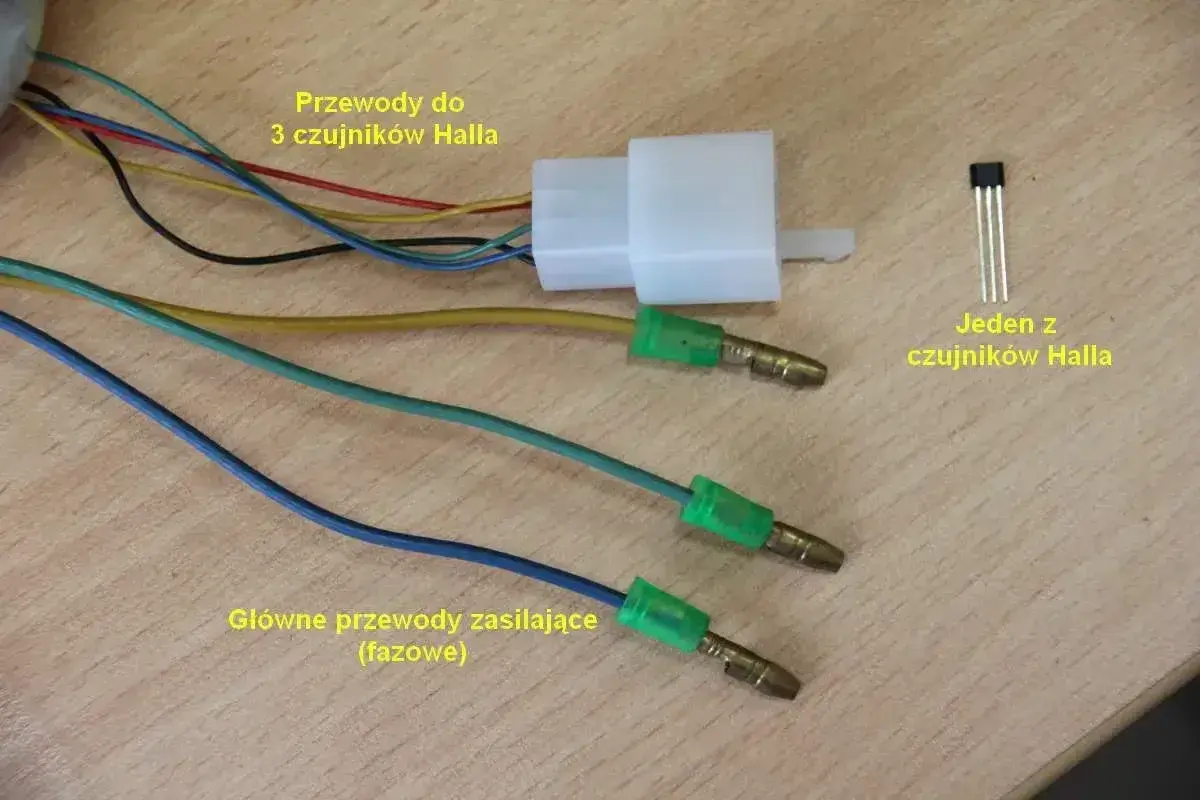

| Silniki BLDC | Pozycję wirnika | Pomaga w komutacji i stabilnym sterowaniu obrotami. |
| Poziom cieczy | Położenie pływaka z magnesem | Pomiar odbywa się bez kontaktu z medium i bez zużywania styków. |
| Automatyka drzwi i osłon | Otwarcie lub zamknięcie | Łatwo zrobić trwały czujnik krańcowy. |
W laptopie czy tablecie taki układ może wykrywać zamknięcie pokrywy, w rowerze elektrycznym liczyć obroty, a w aucie pilnować położenia wału, wałka rozrządu albo koła. Z mojej perspektywy istotne jest to, że jeden typ czujnika rozwiązuje kilka zupełnie różnych problemów, ale tylko wtedy, gdy dobrze dobrano sposób wyjścia i odległość od magnesu. Skoro wiadomo już, gdzie się go stosuje, warto rozróżnić rodzaje, bo nie każdy wariant zachowuje się tak samo.
Jak odróżnić typy i dobrać właściwy model
Tu najłatwiej popełnić błąd, bo „sensor Halla” brzmi jak jedna rzecz, a w praktyce obejmuje kilka odmian. Różnice nie są kosmetyczne: od nich zależy sposób podłączenia, reakcja na magnes i to, czy układ da się bezpiecznie połączyć z mikrokontrolerem albo sterownikiem.
| Typ | Co daje na wyjściu | Do czego pasuje | Uwaga praktyczna |
|---|---|---|---|
| Analogowy | Napięcie proporcjonalne do pola | Pomiar położenia i siły pola | Wymaga wejścia analogowego i spokojnej kalibracji. |
| Cyfrowy switch | 0/1 po przekroczeniu progu | Krańcówki i wykrywanie magnesu | Najprostszy w integracji. |
| Latch | Przełącza się przy przeciwnych biegunach | Enkodery i licznik obrotów | Przydatny, gdy ruch ma przebiegać cyklicznie. |
| Omnipolarny | Reaguje na oba bieguny | Prostszy montaż magnesu | Zmniejsza ryzyko błędu orientacji. |
| Open collector | Wyjście ściąga linię do masy | Łatwe łączenie z logiką MCU | Potrzebny jest rezystor podciągający. |
| Push-pull | Aktywnie daje stan wysoki i niski | Proste odczyty bez dodatkowego rezystora | Trzeba sprawdzić zgodność poziomów napięć. |
Warto zwrócić uwagę na histerezę, czyli różnicę między progiem zadziałania i powrotu. Dzięki niej sygnał nie „drży” przy granicy pola, co ma znaczenie zwłaszcza przy wolnym ruchu albo niewielkiej szczelinie. W projektach hobbystycznych najczęściej spotkasz zasilanie 3,3 V lub 5 V, a w części zastosowań samochodowych 5 V albo 12 V zależnie od sterownika. Gdy typ jest już jasny, sens ma dopiero sprawdzenie sygnału w realnym urządzeniu.
Jak sprawdzić go w urządzeniu bez zgadywania
Do podstawowej diagnostyki nie potrzebujesz laboratorium, ale potrzebujesz porządku. Najpierw identyfikuję zasilanie i wyjście, potem sprawdzam reakcję na magnes, a dopiero na końcu oceniam sam czujnik. Taki układ oszczędza czas, bo dużo usterek leży po stronie zasilania, przewodu albo złego montażu, a nie samego układu scalonego.

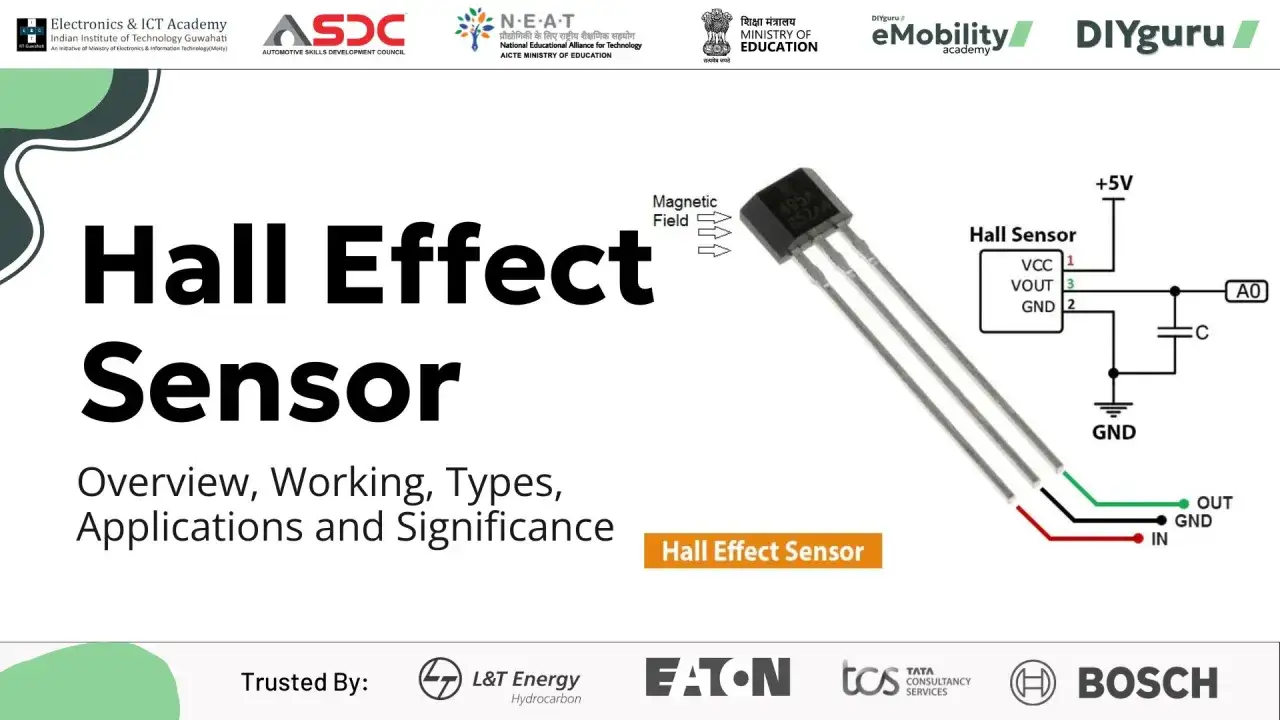

- Sprawdź liczbę przewodów i opis pinów. Trzy wyprowadzenia to zwykle zasilanie, masa i wyjście; dwa przewody pojawiają się w prostszych układach prądowych.
- Podaj właściwe napięcie zasilania. W elektronice użytkowej najczęściej będzie to 3,3 V lub 5 V, a w części zastosowań samochodowych 5 V albo 12 V.
- Przyłóż magnes i obserwuj wyjście. Dla czujnika cyfrowego napięcie powinno skakać między stanem niskim i wysokim, a dla analogowego zmieniać się płynnie.
- Jeśli wyjście jest typu open collector, dodaj rezystor podciągający. Bez niego pomiar potrafi wyglądać jak losowy szum.
- Gdy masz oscyloskop, patrz na kształt sygnału. W praktyce to najszybszy sposób, żeby wykryć przerywanie, zakłócenia i zbyt małą amplitudę.
Nie mierzę takiego sensora „na rezystancję” jak zwykłego przycisku. Multimetr w tym trybie potrafi podać napięcie testowe, którego układ nie lubi, a sam wynik nic sensownego nie mówi o zachowaniu w pracy dynamicznej. Jeśli coś nie zgadza się przy teście, najpierw wracam do zasilania, masy i odległości magnesu. To właśnie tam najczęściej kryje się problem, który potem wygląda jak uszkodzony element. Jeśli pomiar nie zgadza się z oczekiwaniami, zwykle winny jest montaż albo dobór wersji, nie sam układ.
Najczęstsze błędy przy montażu i wymianie
W praktyce czujnik psuje nie tylko awaria, ale też źle dobrane otoczenie. Ten sam układ może działać idealnie na stole i zupełnie źle w gotowym urządzeniu, jeśli pole magnetyczne jest za słabe, odległość za duża albo obok pojawiają się zakłócenia od silnika i przewodów zasilających.
- Za duża szczelina między magnesem a sensorem. Nawet dobry układ nie zadziała, jeśli pole na wejściu jest zbyt słabe.
- Zły kierunek magnesu. W wersjach jednobiegunowych i zatrzaskowych orientacja ma znaczenie większe, niż się wydaje.
- Brak rezystora podciągającego przy wyjściu open collector. To klasyczny powód „martwego” sygnału.
- Pomylenie poziomów logicznych. Czujnik 3,3 V nie zawsze bezpiecznie współpracuje z logiką 5 V i odwrotnie.
- Użycie zbyt słabego albo nieodpowiedniego magnesu. Wymagany bywa konkretny typ ferrytu lub neodymu, a nie pierwszy lepszy magnes z szuflady.
- Ignorowanie temperatury pracy. W układach automotive i przemysłowych parametry potrafią dryfować, więc zapas projektowy ma znaczenie.
Jeśli mam wskazać jeden błąd, który wraca najczęściej, to jest nim zakładanie, że każdy magnetyczny sensor działa tak samo. W rzeczywistości próg zadziałania, histereza i typ wyjścia potrafią zmienić wszystko. Gdy to już widać, pozostaje najważniejsze pytanie: co wybrać do własnego projektu albo naprawy.
Jak wybrać wersję do projektu, automatyki albo naprawy
Jeśli kupuję taki element do projektu, nie zaczynam od marki, tylko od trzech pytań: jakie napięcie ma układ, czy potrzebuję sygnału analogowego czy binarnego i w jakiej odległości będzie pracował magnes. Dopiero potem patrzę na obudowę, stopień ochrony i cenę.
| Co sprawdzić | Dlaczego to ważne | Na co zwrócić uwagę |
|---|---|---|
| Zasilanie | Musi pasować do logiki sterownika | 3,3 V, 5 V albo 12 V, zgodnie z kartą katalogową. |
| Typ wyjścia | Decyduje o podłączeniu i odczycie | Open collector potrzebuje pull-up, push-pull zwykle nie. |
| Próg i czułość | Określają dystans działania | Sprawdź histerezę i realny zakres pola, nie sam opis marketingowy. |
| Warunki pracy | Ważne w aucie i w środowisku przemysłowym | Temperatura, wilgoć, drgania, pył i zabezpieczenie obudowy. |
| Budżet | Różnica między prototypem a produktem bywa duża | Proste moduły do prototypów zwykle kosztują od kilkunastu złotych, a wersje przemysłowe od kilkudziesięciu do kilkuset. |
W motoryzacji nie kupowałbym zamiennika po samym opisie „pasuje do modelu”; ważniejszy jest numer części, charakterystyka sygnału i geometria montażu. Z kolei w projektach DIY często wystarcza tani moduł, o ile ma czytelnie opisane piny i działa z napięciem twojej logiki. To prowadzi do ostatniej, praktycznej decyzji: kiedy Hall wygrywa, a kiedy lepiej wybrać coś innego.
Kiedy Hall jest lepszy od kontaktronu i czujnika indukcyjnego
Jeżeli interesuje cię trwałość, odporność na wstrząsy i szybka reakcja, Hall zwykle wygrywa z kontaktronem. Gdy liczy się brak zasilania i skrajnie prosty układ, kontaktron nadal ma sens. Z kolei w detekcji metalowych zębów i pierścieni czujnik indukcyjny bywa trafniejszy, bo został do tego zaprojektowany.
Właśnie dlatego nie traktuję sensora Halla jako „lepszej wersji wszystkiego”, tylko jako sensowny wybór tam, gdzie magnes, bezkontaktowość i stabilny sygnał są ważniejsze niż absolutna prostota lub minimalny pobór prądu. Jeśli te warunki są spełnione, dostajesz rozwiązanie trwałe, przewidywalne i zaskakująco uniwersalne. W praktyce to właśnie dlatego tak często trafia do elektroniki użytkowej, automatyki i samochodów.
