Dioda prostownicza to jeden z najprostszych, a zarazem najbardziej praktycznych elementów w elektronice: przepuszcza prąd w jedną stronę i blokuje go w drugą. W tym artykule wyjaśniam, jak działa, gdzie ma sens jej użycie, jak dobrać właściwy model do zasilacza albo przetwornicy oraz jak sprawdzić ją multimetrem bez zgadywania.
Najważniejsze informacje w skrócie
- Ten element zamienia prąd przemienny na stały i chroni układ przed odwrotną polaryzacją.
- Przy wyborze liczą się przede wszystkim napięcie wsteczne, prąd przewodzenia, prąd udarowy i temperatura pracy.
- W klasycznych układach sieciowych dobrze sprawdzają się wersje krzemowe, a w szybszych przetwornicach często lepsze są Schottky lub ultrafast.
- W mostku prostowniczym trzeba pamiętać, że w torze przewodzą zwykle dwie struktury naraz, więc straty rosną szybciej, niż wielu osobom się wydaje.
- Test multimetrem jest prosty, ale w układzie trzeba uważać na równoległe ścieżki i kondensatory.
Jak działa prostowanie jednokierunkowe
W praktyce patrzę na ten element jak na jednokierunkowy zawór dla elektronów. W kierunku przewodzenia zachowuje się jak zamknięty „przejazd” dla prądu, a w kierunku zaporowym niemal całkowicie go odcina. To właśnie dzięki temu z napięcia zmiennego można zrobić napięcie stałe, przynajmniej w podstawowym sensie.

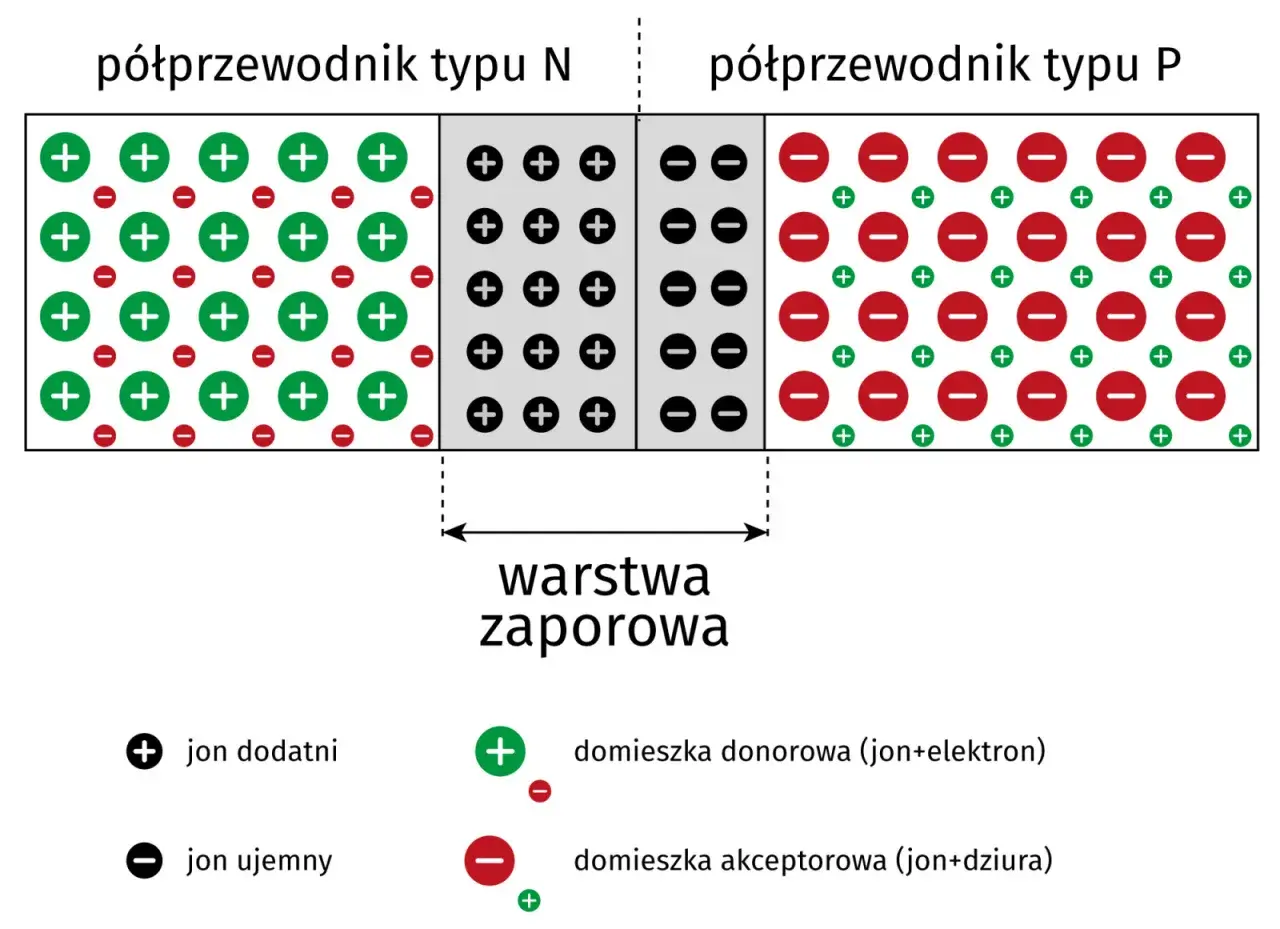

Najważniejsze są tu dwie strony elementu: anoda i katoda. Gdy anoda ma wyższy potencjał od katody, złącze zaczyna przewodzić. Gdy sytuacja się odwraca, układ blokuje przepływ. W idealnym modelu wygląda to zero-jedynkowo, ale w rzeczywistości zawsze pojawia się spadek napięcia, zwykle około 0,7-1,0 V dla klasycznych krzemowych wersji.

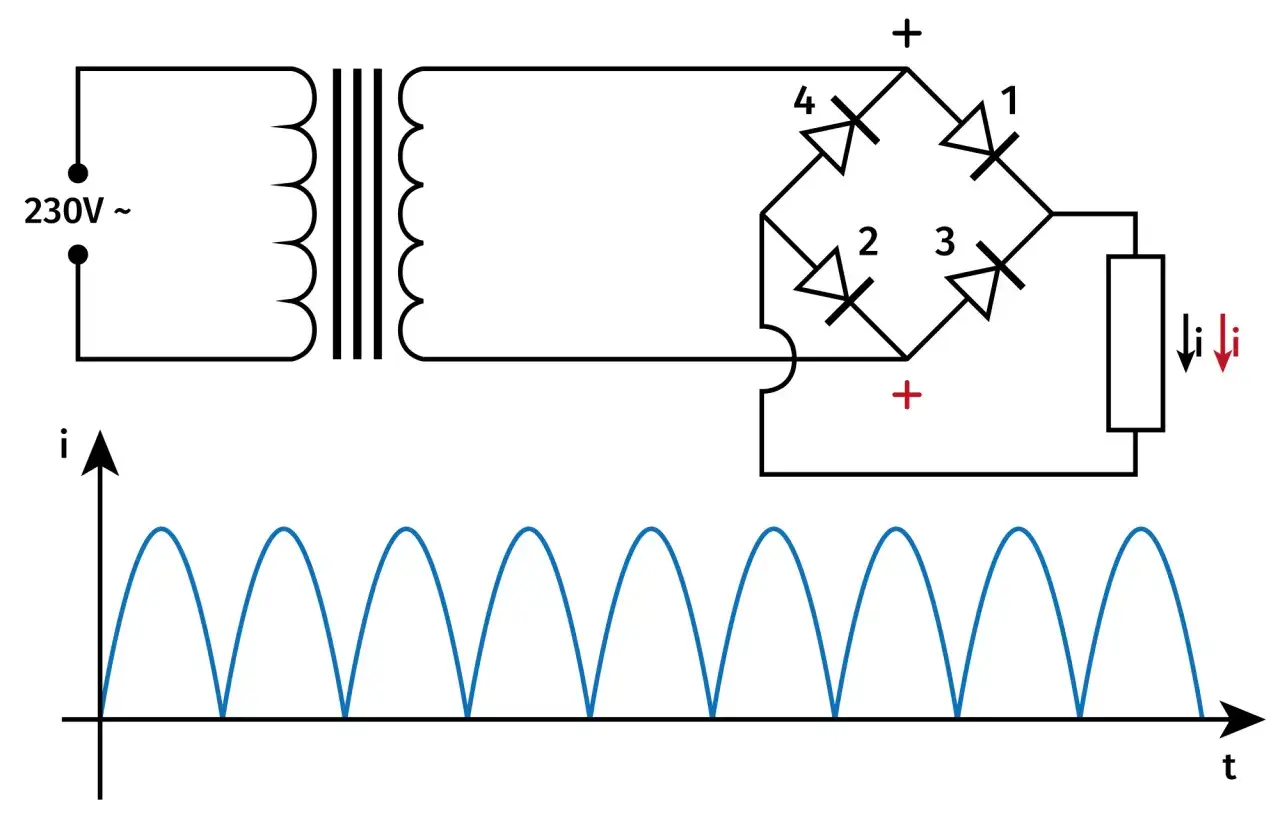

Ten spadek ma znaczenie praktyczne. Jeśli w prostowniku pracuje jedna struktura, tracisz na niej część energii. Jeśli pracuje mostek Graetza, w torze przewodzą zwykle dwie struktury jednocześnie, więc przy zwykłej krzemowej technologii strata może wynosić około 1,4-2,0 V. Przy małych napięciach zasilania to już nie jest detal, tylko realny problem.
Właśnie dlatego w układach impulsowych i niskonapięciowych sama zasada działania nie wystarcza. Trzeba jeszcze dobrać odpowiednią technologię, a do tego przejść od teorii do konkretnych zastosowań.Gdzie ten element pracuje w praktyce
Najczęściej widzę go w zasilaczach sieciowych, ładowarkach, prostych modułach LED, układach ochrony przed odwrotną polaryzacją i w stopniach zasilania urządzeń RTV. W klasycznym sprzęcie audio i w starszych zasilaczach liniowych jest niemal oczywisty. W nowocześniejszych konstrukcjach nadal bywa obecny, tylko częściej w innej roli niż czyste prostowanie 230 V.
W praktyce jego zadania można podzielić na kilka scenariuszy:
- prostowanie napięcia z transformatora lub innego źródła AC,
- ochrona przed błędnym podłączeniem zasilania,
- tłumienie przepięć i prądów zwrotnych w układach z cewkami,
- odcinanie niepożądanych kierunków przepływu energii w przetwornicach.
To prowadzi bezpośrednio do kwestii doboru, bo przy zakupie nie wygrywa „najmocniejsza” opcja na papierze, tylko ta najlepiej dopasowana do realnych warunków pracy.
Jak dobrać właściwy model do zasilacza albo przetwornicy
Ja najpierw patrzę na trzy liczby: napięcie wsteczne, prąd przewodzenia i warunki cieplne. Dopiero potem sprawdzam czas odzyskiwania, rodzaj obudowy i to, czy element ma pracować w 50 Hz, czy w szybkiej przetwornicy. To ważne, bo wiele problemów bierze się nie z samej jakości części, tylko z niedopasowania do aplikacji.| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Napięcie wsteczne | Maksymalne napięcie, które element ma znieść w kierunku zaporowym | Musi mieć zapas względem szczytowego napięcia w układzie i przepięć |
| Prąd przewodzenia | Prąd roboczy, jaki element może przenieść w pracy ciągłej | Sprawdzam nie tylko wartość katalogową, ale też chłodzenie i temperaturę obudowy |
| Prąd udarowy | Krótki, bardzo duży impuls przy starcie lub ładowaniu kondensatorów | Istotny przy zasilaczach pojemnościowych i dużych transformatorach |
| Czas odzyskiwania | Jak szybko element wraca do stanu blokowania po przewodzeniu | Kluczowy w przetwornicach impulsowych i szybkich przełączaniach |
| Spadek napięcia | Ile energii traci się na elemencie podczas przewodzenia | Bezpośrednio wpływa na sprawność i temperaturę |
| Obudowa i termika | Jak dobrze element odprowadza ciepło | Przy większych prądach to równie ważne jak sam prąd katalogowy |
Warto zapamiętać jedną prostą zasadę: w mostku prostowniczym liczę straty dwa razy, bo przewodzą zwykle dwa złącza naraz. Przy krzemie oznacza to mniej więcej 1,4-2,0 V spadku, a przy większym prądzie przekłada się to na grzanie, które łatwo zlekceważyć na etapie projektu.
W praktyce klasyczne elementy krzemowe nadają się świetnie do prostowania 50/60 Hz, a Schottky lub wersje ultrafast lepiej sprawdzają się tam, gdzie liczy się niższy spadek napięcia albo szybkie przełączanie. To właśnie dlatego w nowoczesnych zasilaczach impulsowych sama „dioda do wszystkiego” zwykle nie wystarcza.
Jakie odmiany spotkasz i czym się różnią
Najprościej myśleć o nich nie jak o jednej rodzinie, tylko jak o kilku narzędziach do różnych zadań. Każdy wariant ma własny kompromis między spadkiem napięcia, szybkością, napięciem blokowania i stratami cieplnymi.
| Odmiana | Plusy | Minusy | Gdzie ma sens |
|---|---|---|---|
| Krzemowa standardowa | Tania, odporna, dobrze znosi prostowanie sieciowe | Wyraźny spadek napięcia, wolniejsza od wersji szybkich | Zasilacze liniowe, prostowniki 50/60 Hz, proste układy RTV |
| Schottky | Niski spadek napięcia, małe straty przy niższych napięciach | Niższe dopuszczalne napięcia wsteczne, większy prąd upływu | Przetwornice, niskie napięcia, układy o wysokiej sprawności |
| Szybka lub ultrafast | Lepsza praca w szybkich przełączeniach | Zwykle droższa niż standardowa | SMPS, falowniki, układy o wysokiej częstotliwości |
| Mostek prostowniczy | Prosty montaż, wygodne prostowanie pełnookresowe | Większe straty, bo przewodzą dwa złącza naraz | Zasilacze z transformatorem, moduły z gotowym prostowaniem |
Tu pojawia się częsty błąd początkujących: zakładają, że Schottky zawsze wygra. Nie zawsze. Jeśli pracujesz przy wyższych napięciach, większej temperaturze albo potrzebujesz dużego marginesu zaporowego, klasyczna technologia bywa po prostu bezpieczniejsza. Z kolei w niskonapięciowym zasilaniu impulsowym niższy spadek potrafi dać realną różnicę w sprawności i temperaturze obudowy.
Po wybraniu rodzaju zostaje jeszcze praktyka serwisowa, czyli sprawdzenie, czy element rzeczywiście zachowuje się tak, jak powinien.
Jak sprawdzić go multimetrem bez zgadywania
To jedna z tych czynności, które wykonuję niemal odruchowo. Multimetr w trybie testu diody daje szybki obraz sytuacji, ale tylko wtedy, gdy układ jest odłączony od zasilania i kondensatory są rozładowane. Inaczej wynik może być fałszywy albo po prostu niebezpieczny dla miernika.
- Odłącz zasilanie i upewnij się, że kondensatory są rozładowane.
- Ustaw multimetr w tryb testu diody.
- Przyłóż czerwoną sondę do anody, a czarną do katody.
- Odczytaj spadek napięcia: dla krzemu zwykle będzie to okolica 0,5-0,8 V, a dla Schottky często mniej.
- Odwróć sondy. W kierunku zaporowym powinien pojawić się brak przewodzenia lub wskazanie OL.
- Jeśli wynik jest zbyt niski w obu kierunkach, podejrzewam zwarcie. Jeśli w obu kierunkach jest OL, szukam przerwy albo sprawdzam, czy element nie jest mierzony w układzie równoległym z innymi ścieżkami.
W układzie lutowanym trzeba zachować ostrożność, bo równoległe rezystory, tranzystory lub uzwojenia transformatora potrafią zafałszować odczyt. Jeśli mam wątpliwości, wylutowuję jedną nóżkę i dopiero wtedy oceniam element. To oszczędza czas i eliminuje półśrodki.
Gdy już wiem, że komponent działa, pozostaje najtrudniejsza część: unikanie błędów, które pojawiają się nie na stole pomiarowym, tylko po dłuższej pracy układu.
Najczęstsze błędy przy montażu i zamiennikach
Najwięcej problemów widzę nie w samej teorii, ale w pośpiechu. Element wygląda podobnie do innych, numer katalogowy „prawie się zgadza”, a potem zasilacz grzeje się albo od razu pada. W elektronice takie pomyłki są kosztowne, bo jedna zła decyzja potrafi pociągnąć za sobą transformator, bezpiecznik i kilka innych części.
- Dobór tylko po prądzie, bez sprawdzenia napięcia wstecznego.
- Ignorowanie temperatury pracy i braku chłodzenia.
- Stosowanie wolnej wersji w przetwornicy impulsowej.
- Mylenie anody z katodą przy montażu na PCB.
- Zakładanie, że zamiennik o „lepszych” parametrach zawsze będzie lepszy w danym układzie.
- Przekonanie, że większy element automatycznie rozwiązuje problem strat. Czasem pomaga tylko częściowo.
Warto też pamiętać o jednej rzeczy, którą często pomija się w poradnikach sprzedażowych: katalogowe parametry są podane dla konkretnych warunków pomiaru. Jeśli realny układ pracuje w obudowie bez przepływu powietrza, przy wyższej temperaturze otoczenia i z większym tętnieniem prądu, margines bezpieczeństwa szybko topnieje.
Dlatego przy zakupie wolę mniej efektowny, ale lepiej dobrany komponent niż „mocniejszy” zamiennik wybrany na oko. Z tego prostego podejścia wynika ostatnia, najbardziej praktyczna lista kontrolna.
Co sprawdzam przed uruchomieniem prostownika
Przed pierwszym uruchomieniem sprawdzam trzy rzeczy: czy napięcie wsteczne ma zapas, czy prąd ciągły pasuje do obciążenia i czy układ odprowadzi ciepło. Jeśli choć jeden z tych punktów jest słaby, nie liczę na szczęście, tylko poprawiam projekt. To szczególnie ważne w prostownikach sieciowych, gdzie nawet drobny błąd szybko zamienia się w problem termiczny.
Przy pracy z zasilaniem z sieci i z większymi kondensatorami zawsze biorę pod uwagę prąd udarowy. W praktyce właśnie start jest momentem najbardziej obciążającym, a nie spokojna praca pod stałym obciążeniem. Jeśli urządzenie ma pracować długotrwale, sprawdzam też, czy obudowa i ścieżki na PCB nie będą wąskim gardłem.
Jeżeli mam to ująć najkrócej, dobry wybór opiera się na zapasie, nie na optymizmie. Gdy element jest dobrany rozsądnie, poprawnie wlutowany i nie pracuje na granicy termicznej, jego rola jest prosta: ma robić swoje przez lata, bez zwracania na siebie uwagi.
