Najważniejsze rzeczy do zapamiętania zanim przejdziesz do szczegółów
- Napięcie indukuje się wtedy, gdy zmienia się strumień pola magnetycznego obejmujący przewodnik.
- Sama obecność magnesu przy cewce nie wystarcza, jeśli układ jest nieruchomy.
- Wzór Faradaya pokazuje, że liczy się tempo zmian i liczba zwojów.
- Reguła Lenza wyjaśnia, dlaczego indukowany prąd przeciwdziała zmianie, która go wywołała.
- W elektronice zjawisko to wykorzystują m.in. transformatory, zasilacze impulsowe, ładowarki indukcyjne i mikrofony dynamiczne.
- W praktyce o skuteczności decydują też rdzeń, geometria cewki, częstotliwość i straty cieplne.
Jak działa indukcja elektromagnetyczna bez szkolnego żargonu

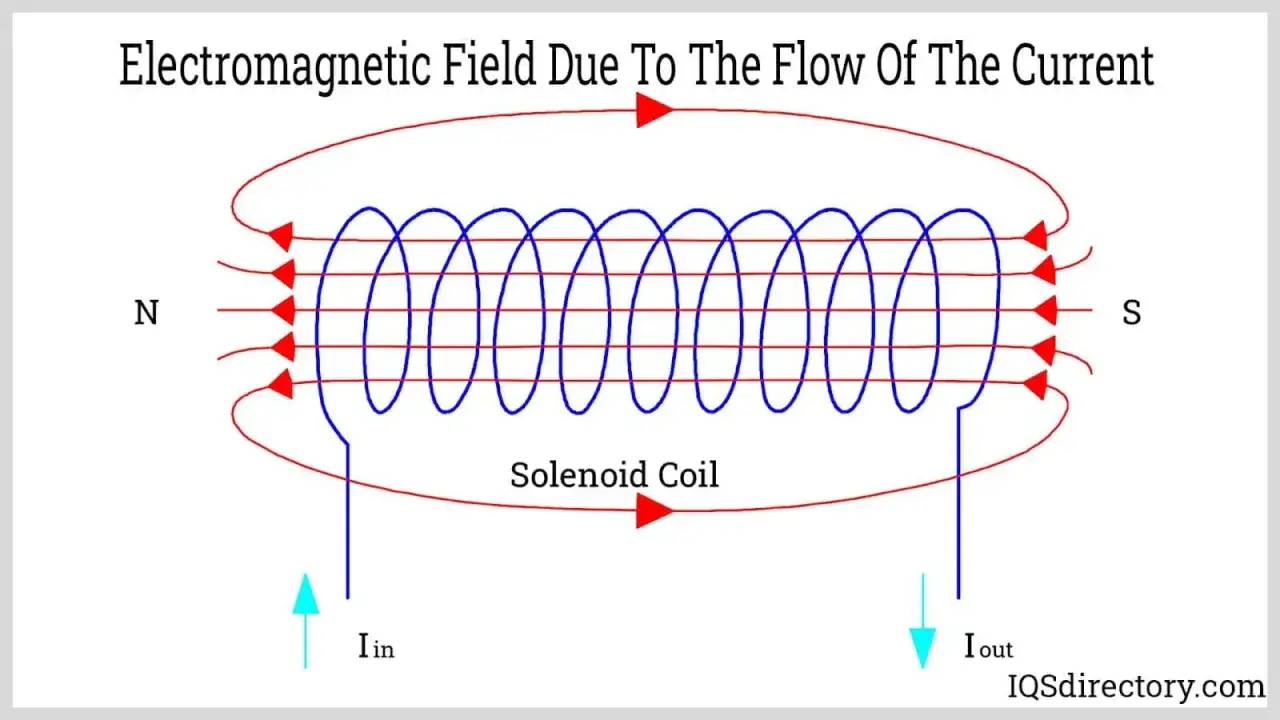

Ja zwykle tłumaczę to tak: jeśli przewodnik „widzi” zmieniające się pole magnetyczne, w obwodzie pojawia się siła elektromotoryczna, czyli napięcie. Nie chodzi więc o sam magnes stojący obok drutu, tylko o zmianę warunków magnetycznych w czasie. Ruch magnesu, ruch cewki, zmiana prądu w drugim uzwojeniu albo zmiana geometrii układu dają ten sam efekt, jeśli zmienia się strumień magnetyczny.
To bardzo ważne rozróżnienie, bo początkujący często myślą, że „pole magnetyczne równa się prąd”. Tak nie jest. Jeśli magnes i przewodnik są nieruchome względem siebie, a pole się nie zmienia, napięcie nie powstanie. Dopiero kiedy układ zaczyna się zmieniać, elektronika dostaje impuls do działania.
W praktyce oznacza to, że taki sam efekt można wywołać na kilka sposobów: poruszając magnesem przy cewce, przesuwając cewkę względem magnesu albo zmieniając prąd w sąsiednim uzwojeniu. Gdy to już jest jasne, łatwo przejść do wzoru, który opisuje zjawisko precyzyjniej.
Prawo Faradaya i reguła Lenza bez zbędnej matematyki
Prawo Faradaya
Najkrótszy zapis wygląda tak: E = -N · dΦ/dt. E oznacza siłę elektromotoryczną, N to liczba zwojów, a Φ to strumień magnetyczny. Sens jest prosty: im szybciej zmienia się strumień i im więcej zwojów ma cewka, tym większe napięcie można uzyskać.
Nie trzeba na co dzień liczyć pochodnych, żeby rozumieć praktykę. Wystarczy zapamiętać, że liczy się tempo zmian, a nie sama obecność pola. Dlatego powolny ruch magnesu daje słabszy efekt niż szybki, a cewka z większą liczbą zwojów zwykle generuje wyższe napięcie przy tych samych warunkach.
Przeczytaj również: Komunikacja szeregowa UART - Jak uniknąć najczęstszych błędów?
Reguła Lenza
Znak minus we wzorze nie jest ozdobą. Mówi o tym, że prąd indukowany przeciwstawia się zmianie, która go wywołała. Jeśli zbliżasz magnes do cewki, układ „odpowiada” tak, jakby próbował osłabić to zbliżanie. Jeśli magnes oddalasz, reakcja ma przeciwny zwrot. To właśnie reguła Lenza.
Dla elektroniki ma to ogromne znaczenie, bo bez tego nie da się dobrze zrozumieć działania generatorów, transformatorów czy układów z odzyskiem energii. Energia nie pojawia się znikąd: trzeba ją dostarczyć ruchem, zmianą prądu albo innym wymuszeniem. Następny krok to sprawdzenie, gdzie ta fizyka pracuje w realnych urządzeniach.
Gdzie elektronika korzysta z tego zjawiska na co dzień
W praktyce spotykam ten mechanizm częściej, niż sugeruje sama nazwa z podręcznika. Poniższe przykłady pokazują, że to nie jest ciekawostka z laboratorium, tylko fundament wielu urządzeń, z których korzystasz codziennie.
| Urządzenie lub układ | Jak wykorzystuje zjawisko | Po co to jest ważne | Ograniczenie praktyczne |
|---|---|---|---|
| Transformator | Zmienne pole wytwarzane w jednym uzwojeniu indukuje napięcie w drugim. | Pozwala zmieniać napięcie i zapewnia izolację galwaniczną. | Działa z prądem zmiennym, nie z ustalonym prądem stałym. |
| Zasilacz impulsowy | Najpierw przełącza prąd z dużą częstotliwością, a potem przekazuje energię przez mały transformator. | Zmniejsza rozmiar i masę urządzenia. | Wymaga filtracji zakłóceń i lepszej kontroli EMI. |
| Ładowarka bezprzewodowa | Cewka nadawcza i odbiorcza sprzęgają się magnetycznie. | Umożliwia ładowanie bez kabla. | Ważne są odległość, ustawienie i sprawność sprzężenia. |
| Mikrofon dynamiczny | Ruch membrany zmienia strumień w cewce i wytwarza sygnał elektryczny. | Prosta, trwała konstrukcja bez dodatkowego zasilania. | Sygnał bywa słabszy niż w mikrofonach pojemnościowych. |
| Generator lub alternator | Ruch mechaniczny zmienia strumień i produkuje energię elektryczną. | To podstawa wytwarzania prądu w wielu układach. | Sprawność zależy od strat mechanicznych i magnetycznych. |
Jedna rzecz łączy wszystkie te przykłady: nie chodzi o „magnetyzm sam w sobie”, tylko o świadomie wymuszaną zmianę pola. To prowadzi nas do pytania, dlaczego jedne układy są duże i ciężkie, a inne małe, ale bardziej wymagające projektowo.
Dlaczego transformator i zasilacz impulsowy to nie to samo
Na pierwszy rzut oka oba rozwiązania robią podobną rzecz: przenoszą energię między obwodami bez bezpośredniego połączenia przewodami. Różnica jest jednak istotna. Klasyczny transformator pracuje z napięciem przemiennym, a w Polsce sieć ma standardowo 230 V / 50 Hz, więc taki układ projektuje się pod niską częstotliwość i większe gabaryty rdzenia. Zasilacz impulsowy robi coś sprytniejszego: najpierw przełącza energię z dużo wyższą częstotliwością, a dopiero potem przekazuje ją przez mniejszy transformator ferrytowy.
| Cecha | Transformator liniowy | Zasilacz impulsowy |
|---|---|---|
| Częstotliwość pracy | Zwykle 50 Hz lub 60 Hz | Zwykle dziesiątki lub setki kHz |
| Wymiary | Większe i cięższe | Wyraźnie mniejsze |
| Sprawność | Dobra, ale często niższa przy dużym obciążeniu i masie | W praktyce często wyższa |
| Zakłócenia | Mniejsze wymagania filtracyjne | Większa dbałość o EMI i filtrowanie |
| Zastosowanie | Proste, odporne konstrukcje, starsze zasilacze, audio, rozdzielnie | Ładowarki, laptopy, telewizory, elektronika użytkowa |
To porównanie dobrze pokazuje, że sama fizyka jest ta sama, ale sposób jej wykorzystania bywa zupełnie inny. Właśnie dlatego nowoczesna elektronika tak często wybiera wysoką częstotliwość: pozwala zmniejszyć rozmiar elementów, choć wymaga lepszej kontroli strat i zakłóceń. Skoro to już jasne, można przejść do czynników, które w praktyce najmocniej zmieniają efekt.
Od czego zależy wielkość napięcia i kiedy efekt słabnie
Najkrótsza wersja: większa zmiana w krótszym czasie i lepsze sprzężenie magnetyczne dają wyższe napięcie. W projektowaniu nie patrzę więc na sam magnes, tylko na cały układ: cewkę, rdzeń, odległość, orientację i częstotliwość pracy.
- Liczba zwojów - im ich więcej, tym wyższe napięcie przy tej samej zmianie strumienia. W przybliżeniu podwojenie liczby zwojów podwaja napięcie.
- Szybkość zmian pola - szybciej poruszany magnes albo szybsze przełączanie prądu daje silniejszą odpowiedź.
- Powierzchnia i orientacja cewki - jeśli cewka jest źle ustawiona względem pola, znaczna część strumienia po prostu ją omija.
- Materiał rdzenia - miękkie żelazo lub ferryt potrafią lepiej „prowadzić” strumień niż sama powietrzna przestrzeń.
- Straty cieplne - opór przewodu, prądy wirowe i histereza rdzenia ograniczają efekt, zwłaszcza przy wyższych częstotliwościach.
- Częstotliwość pracy - wyższa częstotliwość pomaga w uzyskaniu napięcia, ale zwiększa wymagania wobec materiałów, ekranowania i chłodzenia.
W praktyce to właśnie tutaj zaczyna się różnica między ładnie brzmiącą teorią a działającym układem. Jeśli ktoś pomija straty i zakłada, że „więcej częstotliwości zawsze znaczy lepiej”, zwykle szybko rozczarowuje się nagrzewaniem lub zakłóceniami. A to prowadzi do kolejnej grupy problemów, które widzę najczęściej.
Najczęstsze błędy i nieporozumienia
Ten temat wydaje się prosty, ale właśnie dlatego łatwo o skróty myślowe. Poniżej zbieram błędy, które najczęściej psują rozumienie zjawiska albo prowadzą do złego projektu.
- „Wystarczy sam magnes” - nie, bo potrzebna jest zmiana strumienia magnetycznego, a nie tylko obecność pola.
- „Jeśli jest napięcie, zawsze popłynie prąd” - nie, prąd pojawi się dopiero w zamkniętym obwodzie.
- „Prąd stały działa tak samo jak zmienny” - w klasycznym transformatorze nie działa; stałe pole nie indukuje ciągłego napięcia.
- „Im szybciej, tym bez ograniczeń lepiej” - nie, bo rosną straty, zakłócenia i ryzyko przegrzania elementów.
- „Znak minus we wzorze oznacza coś negatywnego energetycznie” - nie, opisuje tylko zwrot reakcji układu zgodnie z regułą Lenza.
- „Transformator i zasilacz impulsowy to to samo” - nie, łączy je zasada przekazywania energii przez zmienne pole, ale warunki pracy są inne.
Najbardziej zdradliwe jest chyba pierwsze nieporozumienie, bo wygląda niewinnie. W praktyce wystarczy nieruchomy magnes przy cewce i nic się nie dzieje, a potem lekki ruch i nagle pojawia się sygnał. To właśnie zmiana, nie sama obecność pola, robi całą robotę. Na tym tle łatwo już zrozumieć, co z tego wynika przy doborze i projektowaniu urządzeń.
Co to oznacza przy wyborze i projektowaniu urządzeń
Jeśli patrzę na ten temat z perspektywy praktycznej, interesują mnie trzy rzeczy: sprawność, gabaryt i straty. W prostszych urządzeniach dobrze działa klasyczny transformator, bo jest przewidywalny i odporny. Gdy jednak liczy się masa i rozmiar, zwykle wygrywa zasilacz impulsowy, bo pozwala przenieść energię przy dużo wyższej częstotliwości i mniejszych elementach magnetycznych.
Przy projektowaniu warto pamiętać o kilku prostych zasadach: zwiększaj liczbę zwojów, jeśli potrzebujesz wyższego napięcia; poprawiaj sprzężenie magnetyczne, jeśli chcesz zwiększyć efektywność; dobieraj rdzeń do częstotliwości; nie lekceważ nagrzewania; i zawsze sprawdzaj, czy sygnał ma być tylko chwilowy, czy ma zasilać obwód przez dłuższy czas. Właśnie tak odróżnia się układ, który „działa na stole”, od układu, który działa stabilnie w prawdziwym urządzeniu.
W nowoczesnej elektronice ta sama zasada stoi za ładowaniem smartfonów, zasilaczami laptopów, mikrofonami, czujnikami i wieloma układami pomiarowymi. Gdy rozumiesz, że najważniejsza jest zmiana pola w czasie, łatwiej odróżnisz dobry projekt od przypadkowego zestawu elementów. I to jest chyba najpraktyczniejsza lekcja, jaką daje to zjawisko: nie pytać, czy pole magnetyczne jest obecne, tylko jak szybko i w jaki sposób się zmienia.
