W elektronice bramka AND jest jednym z najprostszych, ale też najbardziej użytecznych elementów logiki cyfrowej. Daje wyjście wysokie tylko wtedy, gdy wszystkie wymagane warunki są spełnione, więc świetnie nadaje się do blokad, prostych sterowników i układów, które mają reagować wyłącznie na pełny zestaw sygnałów. W tym artykule wyjaśniam, jak działa taki układ, jak czytać jego tabelę prawdy, z czego bywa zbudowany i na co zwrócić uwagę, żeby nie popełnić typowych błędów przy projektowaniu.
Pokazuję też różnice między AND, NAND i OR, bo właśnie tu najłatwiej o nieporozumienia na etapie nauki i pierwszych testów na płytce stykowej. Jeśli interesuje Cię praktyczna elektronika, a nie tylko teoria symboli ze schematu, znajdziesz tu konkretne wskazówki, które naprawdę pomagają w pracy z logiką cyfrową.
Najważniejsze fakty o układzie AND, które warto mieć pod ręką
- Wyjście jest równe 1 tylko wtedy, gdy wszystkie wejścia mają stan 1.
- Dla dwóch wejść istnieją cztery kombinacje, a tylko jedna daje wysoki poziom na wyjściu.
- W praktyce taki układ służy do łączenia warunków, blokad i prostych decyzji logicznych.
- Przy doborze układu liczą się napięcie zasilania, progi logiczne, pobór mocy i czas propagacji.
- Najczęstszy błąd to mieszanie rodzin logicznych bez sprawdzenia kompatybilności sygnałów.
Jak działa układ AND w praktyce
Najprostszy sposób myślenia o tej funkcji jest bardzo dosłowny: na wyjściu pojawi się 1 tylko wtedy, gdy wszystkie wejścia są równe 1. Jeśli choć jedno wejście spadnie do zera, wyjście też spadnie do zera. To sprawia, że taka logika świetnie pasuje do warunków typu „A i B muszą być spełnione jednocześnie”.
Przy dwóch wejściach tabela prawdy wygląda tak:
| A | B | Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Warto zwrócić uwagę na prosty wzór: dla n wejść liczba kombinacji wynosi 2n. Dla trzech wejść mamy więc osiem stanów, a tylko jeden z nich daje jedynkę na wyjściu. Z mojego punktu widzenia właśnie ta przewidywalność jest największą zaletą tej funkcji, bo w praktyce łatwo ją przełożyć na warunki techniczne, alarmowe albo sterujące. To prowadzi prosto do pytania, jak ten sam pomysł realizuje się sprzętowo i dlaczego rodzina układu ma takie znaczenie.
Z czego powstaje w układach scalonych
W rzeczywistych układach scalonych funkcja AND może być zrealizowana na różne sposoby, ale w praktyce najczęściej spotkasz dziś rodziny CMOS i starsze rozwiązania TTL. CMOS jest popularny, bo w stanie ustalonym pobiera bardzo mało mocy, a TTL kojarzy się głównie z klasycznymi układami 5 V i starszymi projektami. Dla osoby projektującej ważniejsze od samej nazwy rodziny są jednak trzy rzeczy: napięcie zasilania, poziomy logiczne i opóźnienie propagacji, czyli czas, po którym wyjście reaguje na zmianę wejścia.
W praktyce często trafisz na układy z czterema niezależnymi bramkami 2-wejściowymi w jednej obudowie, na przykład z rodzin 74HC08 lub 74HCT08, a także na serie z rodziny 4000, takie jak CD4081. To wygodne, bo jedna kostka załatwia kilka identycznych funkcji naraz, a przy prostych projektach hobbystycznych oszczędza miejsce i liczbę połączeń. Z drugiej strony nie ma tu miejsca na zgadywanie: jeśli łączysz sygnały z mikrokontrolera 3.3 V z logiką 5 V, trzeba sprawdzić progi wejściowe, bo nie każda rodzina uzna 3.3 V za pewną jedynkę.
W skrócie: CMOS daje większą elastyczność i mniejszy pobór prądu, TTL bywa prostszy do zrozumienia w starszych schematach, a układy HCT często dobrze pasują do mieszania poziomów logicznych. Kiedy znamy już budowę, łatwiej zrozumieć, po co w ogóle sięga się po ten element w konkretnych projektach.
Gdzie ta funkcja naprawdę się przydaje
AND najczęściej nie służy do efektownej teorii, tylko do bardzo przyziemnego „zezwól dopiero wtedy, gdy wszystko się zgadza”. I właśnie dlatego widzę ją w miejscach, gdzie układ ma działać ostrożnie: w blokadach bezpieczeństwa, prostych sterownikach, bramkowaniu sygnałów i logice warunkowej, która ma przepuszczać impuls tylko wtedy, gdy spełnione są wszystkie kryteria.
- Blokady bezpieczeństwa - dwa niezależne warunki muszą być spełnione naraz, więc przypadkowy start układu staje się mniej prawdopodobny.
- Sterowanie sygnałem - wyjście może aktywować się tylko wtedy, gdy obecny jest sygnał zezwolenia i sygnał roboczy.
- Układy czasowe - impuls przechodzi wyłącznie w określonym oknie czasowym, co bywa przydatne w bramkowaniu zegara i pomiarach.
- Logika czujników - kilka warunków środowiskowych lub stanów wejściowych można połączyć bez konieczności programowania mikrokontrolera.

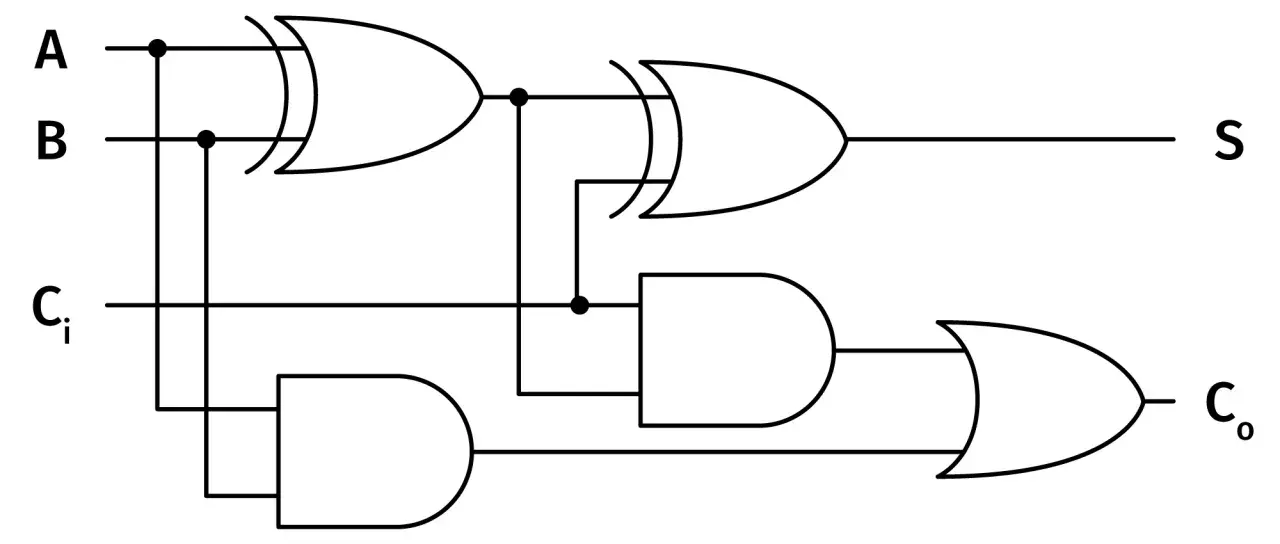

- Artymetyka cyfrowa - taka bramka bywa częścią większych bloków, na przykład sumatorów, multiplekserów i układów sterujących przepływem danych.
W prostych projektach hobbystycznych jedna logiczna decyzja potrafi zastąpić kilka elementów dyskretnych, a czasem nawet uprościć cały schemat. Ale żeby korzystać z tego świadomie, trzeba go jeszcze odróżnić od sąsiednich bramek, które na pierwszy rzut oka wyglądają podobnie.
Czym różni się od NAND, OR i innych bramek

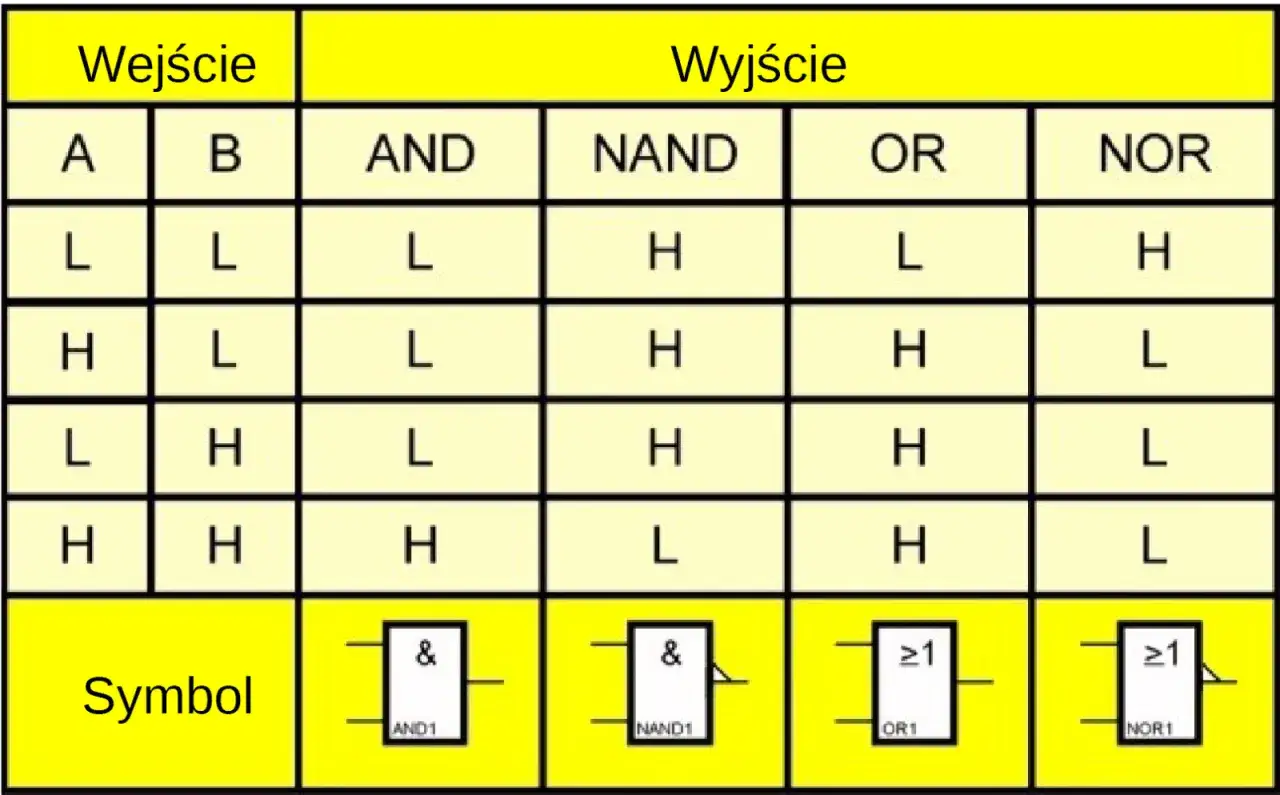

Najczęstsza pomyłka początkujących polega na traktowaniu wszystkich bramek jak zamiennych klocków. To błąd, bo AND, OR i NAND rozwiązują inne problemy i zachowują się odmiennie już przy dwóch wejściach. Najłatwiej zobaczyć to w porównaniu:
| Bramka | Kiedy daje 1 | Typowe zastosowanie |
|---|---|---|
| AND | Tylko gdy wszystkie wejścia mają 1 | Łączenie warunków i blokad logicznych |
| OR | Gdy przynajmniej jedno wejście ma 1 | Sumowanie sygnałów i alternatywne warunki |
| NAND | Gdy nie wszystkie wejścia mają 1 | Bardzo uniwersalna baza do budowy innych funkcji |
Z technicznego punktu widzenia NAND jest szczególnie cenna, bo da się z niej zbudować dowolną funkcję logiczną. To nie znaczy jednak, że AND jest mniej ważna. Wręcz przeciwnie: przy czytaniu schematu AND jest bardziej intuicyjna, bo dokładnie odwzorowuje zapis warunków „i to, i to”. W praktyce często wybieram ją wtedy, gdy zależy mi na przejrzystości projektu, a nie na maksymalnym uproszczeniu bramek na papierze. To właśnie te drobiazgi najczęściej odróżniają działający prototyp od układu, który zachowuje się losowo.
Najczęstsze błędy przy pracy z taką logiką
W testach laboratoryjnych i na płytce stykowej najwięcej problemów nie bierze się z samej funkcji logicznej, tylko z okablowania i zasilania. Sama zasada działania jest prosta, ale kilka detali potrafi zepsuć cały efekt.
- Wiszące wejścia - niepodłączone wejście, zwłaszcza w CMOS, może zachowywać się nieprzewidywalnie. Zawsze trzeba ustawić je na stabilny poziom.
- Mieszanie poziomów logicznych - 3.3 V nie zawsze jest pewną jedynką dla układu zasilanego z 5 V, zwłaszcza w rodzinach o wyższych progach wejściowych.
- Brak sprawdzenia obciążenia wyjścia - wyjście ma ograniczoną wydajność prądową, więc nie można do niego podłączać dowolnej liczby obciążeń.
- Ignorowanie opóźnienia propagacji - w wolnych układach to nie przeszkadza, ale przy szybszych sygnałach nawet kilka nanosekund ma znaczenie.
- Niepotrzebne komplikowanie schematu - czasem AND nie jest najlepszym wyborem, bo prostszy sygnał enable albo jeden tranzystor robi to samo czyściej.
Jeśli mam wskazać jeden błąd, który widzę najczęściej, to jest nim założenie, że „0” i „1” są takie same w każdej rodzinie układów. W praktyce to napięcia i progi decydują, czy logika zadziała pewnie, a nie sam symbol na schemacie. Na koniec zostaje więc jeszcze wybór konkretnego układu i kilka parametrów, które warto sprawdzić przed włożeniem scalaka do projektu.
Jak dobrać układ, żeby logika działała bez niespodzianek
Jeśli wybieram układ do prostego projektu, zaczynam od zasilania i zgodności poziomów logicznych, a dopiero później patrzę na resztę parametrów. To oszczędza czasu, bo wiele problemów wychodzi dopiero wtedy, gdy gotowy prototyp nie reaguje tak, jak miał reagować.
- Napięcie zasilania - najpierw sprawdź, czy układ pracuje z 3.3 V, 5 V albo z szerszym zakresem.
- Rodzina logiczna - HC, HCT i 4000 różnią się progami wejściowymi oraz szybkością działania.
- Liczba bramek w obudowie - cztery bramki w jednej kostce zwykle wystarczają w prostych układach i upraszczają montaż.
- Obudowa - DIP jest wygodny na płytce stykowej, a SMD bardziej pasuje do gotowych urządzeń.
- Parametry dynamiczne - czas propagacji i pobór mocy nie zawsze są krytyczne, ale przy bardziej wymagającym projekcie potrafią przesądzić o wyborze.
Gdybym miał zostawić jedną praktyczną wskazówkę, byłaby prosta: nie traktuj tej funkcji jak abstrakcyjnego symbolu z podręcznika, tylko jak narzędzie do stawiania warunków. Właśnie dlatego tak dobrze sprawdza się w elektronice użytkowej, automatyce i prostych systemach zabezpieczeń, a przy świadomym doborze układu potrafi być zaskakująco pewna i przewidywalna.
