Budowa elektromagnesu wydaje się prosta, ale w praktyce liczą się trzy rzeczy: cewka, rdzeń i dobrze dobrane zasilanie. W tym tekście pokazuję, z czego składa się taki układ, jak go złożyć krok po kroku, od czego zależy jego siła i jakie błędy najczęściej psują efekt. Dorzucam też praktyczne wskazówki, które przydają się zarówno w prostych doświadczeniach, jak i w zwykłym układzie elektronicznym.
Najważniejsze rzeczy o elektromagnesie w praktyce
- Elektromagnes działa tylko wtedy, gdy płynie przez niego prąd, więc da się go włączać i wyłączać dokładnie wtedy, kiedy trzeba.
- Do prostego testu wystarczy gwóźdź, drut miedziany w emalii i źródło 3–9 V DC.
- Największy wpływ na siłę mają liczba zwojów, natężenie prądu i materiał rdzenia.
- Przy własnym montażu najczęściej zawodzi nie fizyka, tylko detale: izolacja drutu, kontakt na końcówkach i przegrzewanie.
- W elektronice taki element często pracuje z tranzystorem i diodą zabezpieczającą, żeby nie uszkodzić reszty układu.
Z czego składa się elektromagnes i jak zamienia prąd w pole

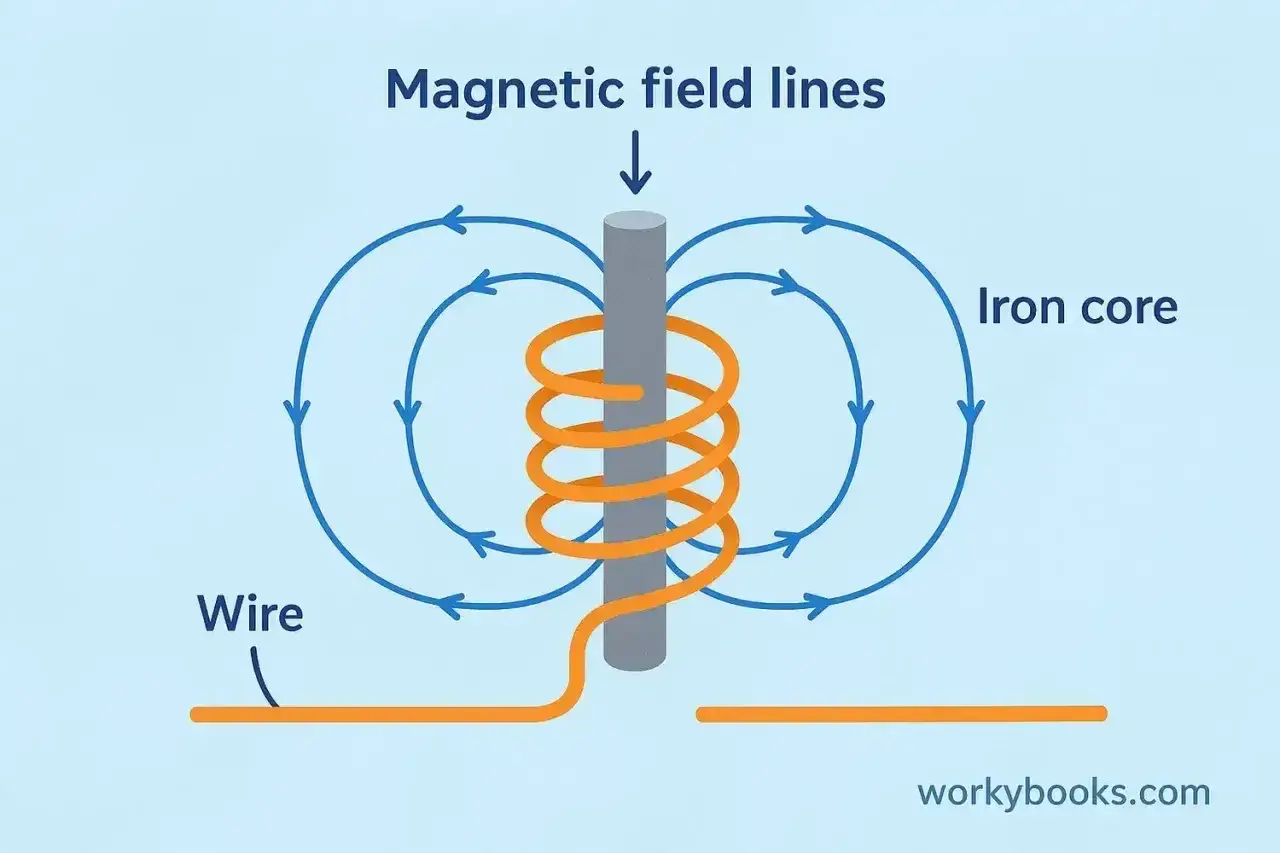

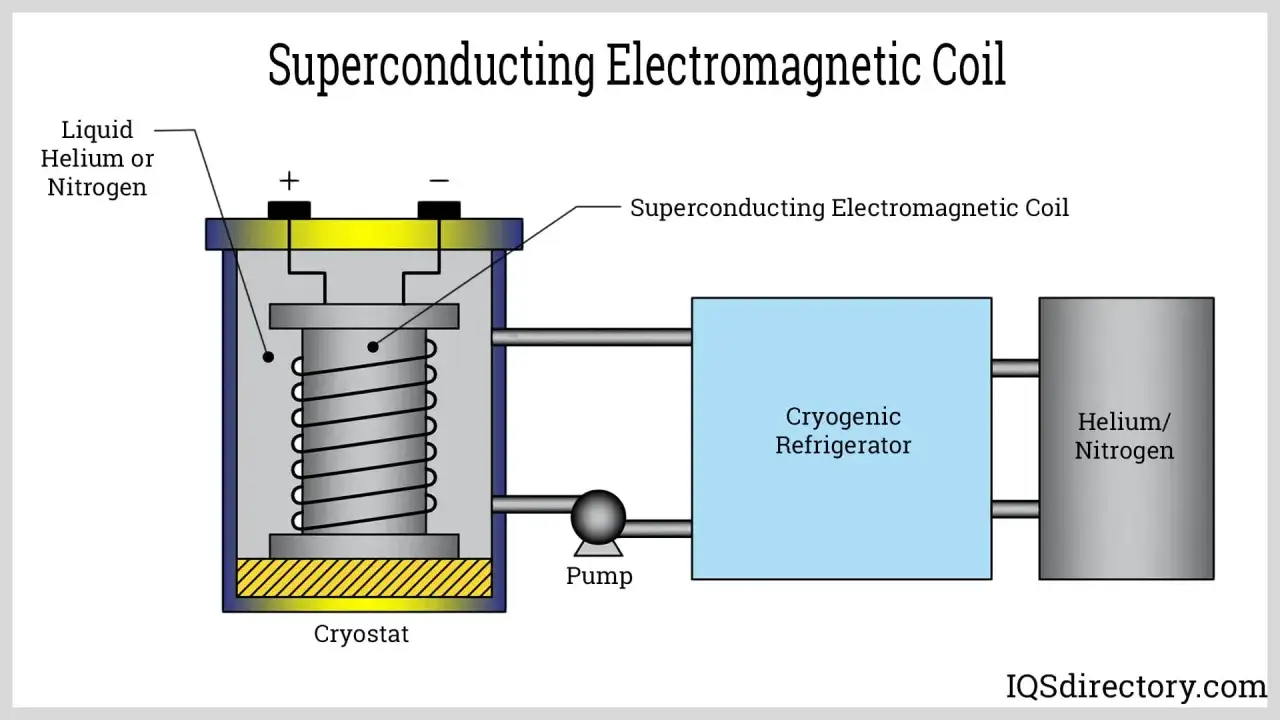

Najprostszy elektromagnes to cewka, czyli zwojnica z drutu, nawinięta wokół rdzenia. Gdy przez zwoje płynie prąd, wokół przewodnika pojawia się pole magnetyczne, a rdzeń je wzmacnia i ukierunkowuje. Po odcięciu zasilania efekt znika niemal od razu, dlatego taki element daje się sterować dużo precyzyjniej niż magnes stały.
| Element | Rola | Praktyczna uwaga |
|---|---|---|
| Drut miedziany w emalii | Tworzy zwoje cewki | Emalia musi być usunięta z końcówek, inaczej prąd nie popłynie |
| Rdzeń ferromagnetyczny | Wzmacnia pole magnetyczne | Najlepiej sprawdza się miękka stal lub żelazo |
| Źródło prądu stałego | Zasila cały układ | Na start bezpieczniejsze są 3–9 V niż wyższe napięcia |
| Izolacja między zwojami | Chroni przed zwarciem | Ciasne, równe nawinięcie poprawia powtarzalność efektu |
Ja przy takich układach zawsze zaczynam od rdzenia i zasilania, a dopiero potem liczę zwoje. To oszczędza zgadywania i od razu pokazuje, czy problem leży w mechanice, czy w elektryce. Skoro wiadomo już, co robi każda część, można przejść do najprostszej konstrukcji, którą da się złożyć w kilka minut.
Jak złożyć prosty układ krok po kroku
Do pierwszej próby nie potrzebujesz specjalistycznych części. Wystarczy stalowy gwóźdź albo śruba, drut miedziany w emalii o średnicy mniej więcej 0,4–0,8 mm, bateria 3–9 V albo niewielki zasilacz DC z ograniczeniem prądu oraz taśma izolacyjna lub krokodylki.
- Nawij 50–150 ciasnych zwojów wokół rdzenia. Im równiej to zrobisz, tym bardziej przewidywalny będzie efekt.
- Zostaw po kilka centymetrów końcówek drutu i usuń z nich emalię papierem ściernym albo nożykiem.
- Podłącz końce do źródła zasilania tylko na kilka sekund i sprawdź, czy rdzeń przyciąga spinacze lub małe metalowe elementy.
- Jeśli efekt jest słaby, dołóż zwoje, popraw kontakt na końcówkach albo skróć przewody, żeby ograniczyć straty.
- Gdy cewka zaczyna się wyraźnie grzać, przerwij test. W małym układzie to sygnał, że prąd jest zbyt duży albo drut zbyt cienki.
Najczęstszy błąd na tym etapie jest banalny: ktoś nawija drut starannie, ale zostawia emalię na końcówkach i cały układ pozostaje martwy. Drugi klasyk to zbyt długie zasilanie bez przerwy. Przy pierwszych próbach lepiej pracować impulsami niż próbować „dokręcać” efekt dłuższym podaniem prądu. Właśnie tu najlepiej widać, że w praktyce liczą się detale montażowe, a nie sama liczba części.
Od czego naprawdę zależy jego siła
Największą różnicę robią trzy parametry: liczba zwojów, natężenie prądu i rdzeń. To prosty zestaw, ale każdy element wprowadza własny kompromis.
| Czynnik | Co daje | Jaki jest koszt uboczny |
|---|---|---|
| Liczba zwojów | Zwiększa pole magnetyczne | Podnosi opór cewki, więc układ może być mniej wydajny |
| Natężenie prądu | Wzmacnia działanie | Więcej prądu oznacza więcej ciepła i szybsze zużycie źródła |
| Średnica drutu | Grubszy przewód lepiej znosi większy prąd | Cieńszy drut pozwala na więcej zwojów, ale szybciej się grzeje |
| Materiał rdzenia | Miękka stal lub żelazo wyraźnie wzmacniają efekt | Przypadkowe stopy mogą dać dużo słabszy wynik |
Ja w amatorskich projektach wolę rozwiązanie z umiarkowaną liczbą zwojów i stabilnym zasilaniem niż maksymalną siłę uzyskaną kosztem grzania. Jeśli układ ma pracować dłużej, lepszy bywa zasilacz z ograniczeniem prądu niż bateria, która szybko siądzie. To samo tłumaczy, dlaczego ten sam pomysł wygląda inaczej w dzwonku, a inaczej w dźwigu magnetycznym.
Kiedy lepiej wybrać elektromagnes niż magnes stały
W elektronice elektromagnes wygrywa tam, gdzie trzeba coś włączać, wyłączać albo płynnie kontrolować. Magnes stały jest prostszy, ale nie daje sterowania, a właśnie sterowanie jest tu zwykle najcenniejsze.
| Cecha | Elektromagnes | Magnes stały |
|---|---|---|
| Sterowanie | Można go włączać i wyłączać prądem | Działa cały czas |
| Siła | Da się ją regulować | Jest stała |
| Zużycie energii | Wymaga zasilania podczas pracy | Nie pobiera energii |
| Zastosowanie | Przekaźniki, zamki, zawory, dzwonki | Uchwyty, czujniki, prostsze mechanizmy |
Właśnie dlatego spotykam go w przekaźnikach, elektrozamkach, dzwonkach i zaworach elektromagnetycznych. Tam nie chodzi o siłę dla samej siły, tylko o kontrolowany ruch. Ja lubię ten przykład, bo dobrze pokazuje, że jeden prosty mechanizm można skalować od małego sygnału sterującego do naprawdę dużej mechaniki. W dźwigu liczy się masa ładunku, w zamku szybkość zwolnienia, a w przekaźniku powtarzalność setek tysięcy cykli.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
- Zbyt cienki drut przy zbyt dużym prądzie - cewka grzeje się szybciej, niż zyskuje na sile.
- Brak usunięcia emalii z końcówek - układ nie zamyka obwodu i wygląda na uszkodzony, choć problem jest mechaniczny.
- Nieodpowiedni rdzeń - aluminium, miedź czy stal nierdzewna nie dają tego samego efektu co materiał ferromagnetyczny.
- Zasilanie bez kontroli - przy pracy ciągłej bateria szybko się rozładowuje, a cewka może się przegrzać.
- Podłączanie do 230 V - to zły pomysł w domowych eksperymentach i nie daje proporcjonalnie „lepszego” efektu.
Warto też pamiętać, że nie każdy rdzeń zachowuje się identycznie po odłączeniu zasilania. Niektóre elementy mogą chwilowo pozostać lekko namagnesowane, więc jeśli testujesz precyzyjny mechanizm, trzeba uwzględnić opóźnienie rozmagnesowania. Najlepsza diagnoza jest zwykle prosta: sprawdź kontakt, temperaturę i źródło prądu, zanim uznasz, że sama konstrukcja jest błędna. To prowadzi już wprost do pytania o współpracę z elektroniką sterującą.
Co dopracować, żeby układ działał stabilnie także w projekcie elektronicznym
Jeśli elektromagnes ma współpracować z tranzystorem, mikrokontrolerem albo przekaźnikiem, dochodzą dwa elementy, o których początkujący często nie pamiętają. Pierwszy to dioda zabezpieczająca równolegle do cewki, czyli mały element, który przejmuje przepięcie pojawiające się przy wyłączeniu. Drugi to tranzystor albo MOSFET, czyli element przełączający większy prąd niż sam pin sterujący.
- Dioda flyback - chroni elektronikę przed impulsem napięcia po odcięciu prądu.
- Tranzystor lub MOSFET - przejmuje obciążenie prądowe zamiast samego mikrokontrolera.
- Zasilanie o odpowiedniej wydajności - stabilizuje siłę przyciągania i ogranicza spadki napięcia.
- Krótki czas testów - pozwala sprawdzić działanie bez przegrzewania uzwojenia.
W praktyce najlepiej działa układ, który jest nie tylko mocny, ale też przewidywalny. Gdy rdzeń jest dobrany sensownie, zwoje są równo nawinięte, końcówki dobrze oczyszczone, a zasilanie nie przeciąża cewki, elektromagnes staje się naprawdę użytecznym elementem elektroniki. I właśnie o to chodzi: nie o efekt na chwilę, ale o konstrukcję, którą da się powtórzyć, kontrolować i bezpiecznie wykorzystać w kolejnym projekcie.
