W instalacjach trójfazowych kolor przewodu jest pierwszym sygnałem, z czym masz do czynienia, ale nie powinien być jedynym kryterium decyzji. Ja traktuję barwę jako skrót myślowy, a nie dowód sam w sobie, zwłaszcza przy urządzeniach o większej mocy, takich jak płyta indukcyjna, pompa ciepła czy silnik. Poniżej pokazuję, jak czytać oznaczenia L1, L2, L3, N i PE, kiedy kolory potrafią zmylić oraz jakie błędy najczęściej kończą się kosztowną poprawką.
Najważniejsze oznaczenia, które warto zapamiętać
- L1, L2 i L3 to trzy fazy; w nowym standardzie najczęściej są to brązowy, czarny i szary.
- N ma kolor niebieski, a PE żółto-zielony i tylko ochronny charakter.
- 400 V to napięcie między fazami, a 230 V między fazą a przewodem neutralnym.
- W starszych obwodach kolory mogą odbiegać od normy, więc sam wygląd izolacji nie wystarcza.
- Przy silnikach i pompach liczy się także kolejność faz, bo wpływa na kierunek pracy urządzenia.

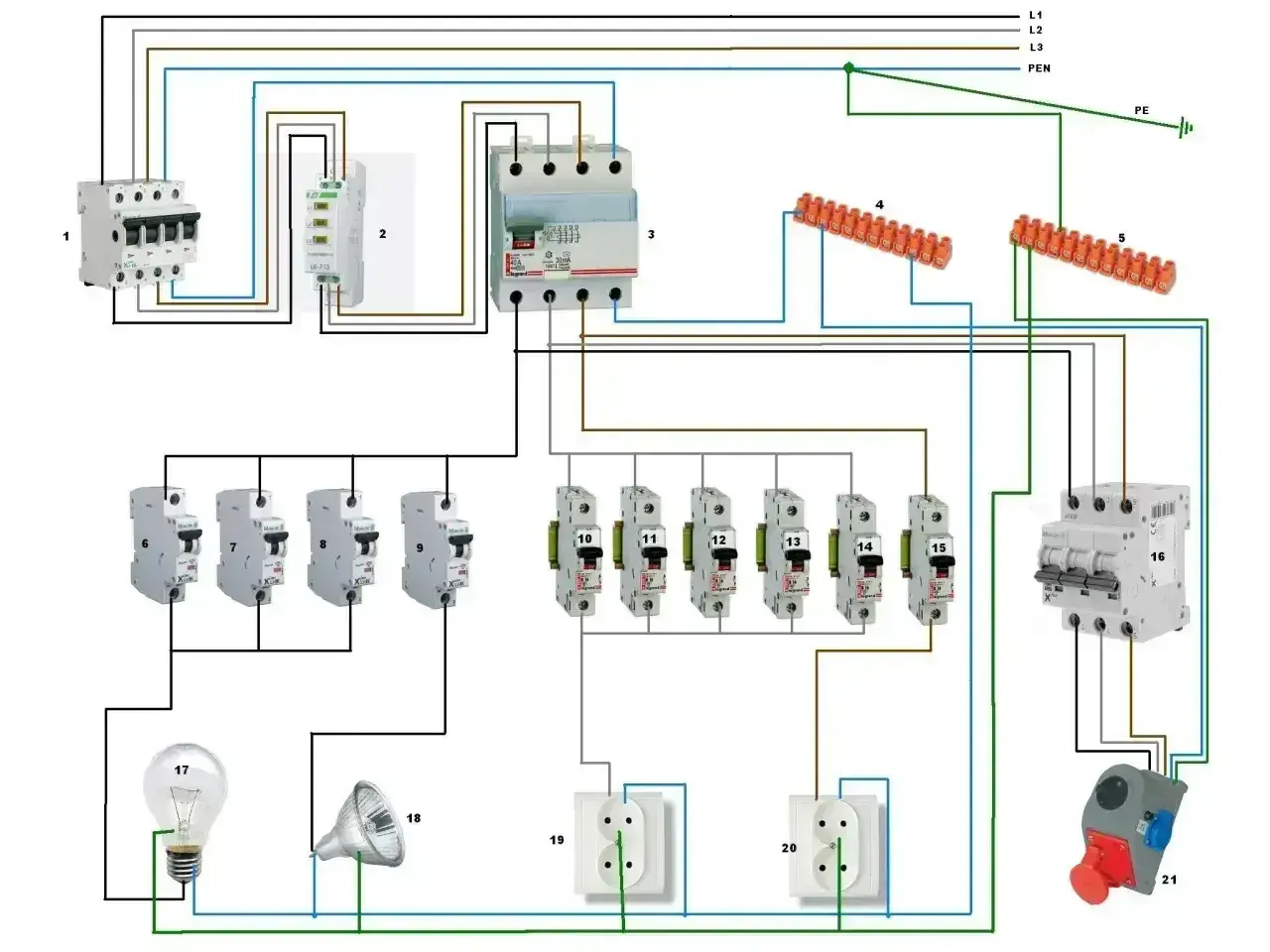

Jak wyglądają kolory w zasilaniu trójfazowym
W nowej instalacji siłowej układ jest prosty i przewidywalny. Zgodnie z normą PN-HD 308 S2 trzy fazy mają przypisane konkretne barwy, a przewód neutralny i ochronny są zarezerwowane dla innych funkcji. Gdy widzę przewód pięciożyłowy, zakładam właśnie taki porządek: najpierw fazy, potem N i PE.
| Oznaczenie | Typowy kolor | Rola | Co warto zapamiętać |
|---|---|---|---|
| L1 | Brązowy | Pierwsza faza | To punkt odniesienia przy czytaniu reszty układu. |
| L2 | Czarny | Druga faza | Nie myli się z N ani z PE, nawet jeśli kabel jest słabo opisany. |
| L3 | Szary | Trzecia faza | Przy urządzeniach z silnikiem ma znaczenie dla kolejności faz. |
| N | Niebieski | Neutralny | To przewód roboczy, a nie ochronny. |
| PE | Żółto-zielony | Ochronny | Ten kolor jest zarezerwowany wyłącznie dla ochrony. |
| PEN | Żółto-zielony z niebieską końcówką | Ochronno-neutralny | Spotykany głównie w starszych układach; nie czytam go jak zwykłego N. |
W praktyce równie ważne jak kolory są oznaczenia na urządzeniu. Skróty typu 1N~, 2N~ i 3N~ mówią mi, czy sprzęt potrzebuje jednej, dwóch czy trzech faz, a dopiero potem sprawdzam, jak producent rozkłada zaciski. To prosty detal, ale często decyduje o tym, czy płyta, piec albo agregat ruszy bez problemu.
Najważniejsza rzecz do zapamiętania jest jednak bardzo prosta: kolor pomaga szybciej rozpoznać funkcję żyły, ale nie zastępuje sprawdzenia całego obwodu. I właśnie dlatego trzeba wiedzieć, kiedy barwa przewodu przestaje być wiarygodna.
Dlaczego nie warto ufać samym kolorom
Gdyby każda instalacja powstawała dziś od zera, sprawa byłaby łatwiejsza. Problem w tym, że w praktyce pracuję też ze starszymi obwodami, poprawkami po poprzednich ekipach i kablami, które były kilka razy przerabiane. W takich miejscach kolor jest wskazówką, ale nie rozstrzygnięciem.
Starsze instalacje potrafią mieć własną logikę
W starszych obiektach trafiają się przewody w barwach, które dziś nie byłyby uznane za standardowe. Czasem ktoś zostawił dawną identyfikację, czasem wymienił tylko fragment obwodu, a czasem kolejny remont dołożył jeszcze jedną warstwę chaosu. To właśnie dlatego nie zakładam, że brązowy zawsze oznacza to samo w każdej rozdzielnicy, którą otwieram.
Przeczytaj również: Jak obliczyć opór elektryczny - Poznaj wzory i unikaj błędów?
Naprawy i przeróbki mieszają oznaczenia
Najwięcej zamieszania robią prowizoryczne poprawki: taśma izolacyjna, przypadkowa koszulka, złączka założona pośpiesznie albo odcinek kabla wymieniony bez konsekwentnego opisania żył. Ja w takiej sytuacji traktuję kolor jako trop, a nie dowód. Jeżeli oznaczenie nie zgadza się z dokumentacją lub z pomiarem, wygrywa pomiar, nie kolor.
To prowadzi do kolejnego pytania, które pojawia się bardzo często przy gniazdach siłowych: dlaczego jedne przewody mają pięć żył, a inne tylko cztery i czy to w ogóle oznacza to samo.

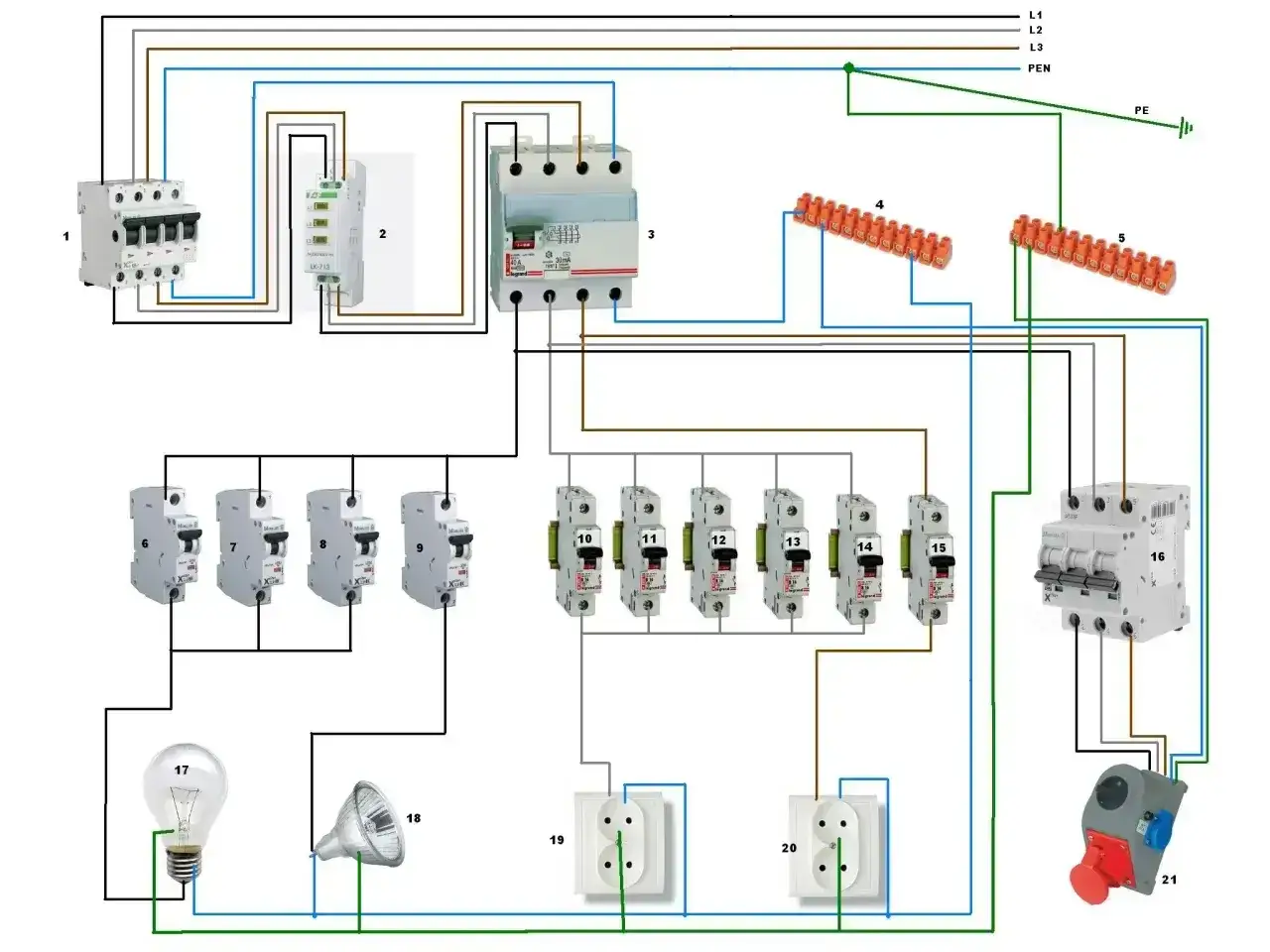

Co oznacza układ cztero- i pięciożyłowy
W nowoczesnych instalacjach pięć żył jest dziś najczytelniejszym i najbezpieczniejszym punktem wyjścia. Mamy trzy fazy, neutralny i ochronny, a każdy z tych przewodów pełni inną funkcję. Gdy jednak trafiam na układ czterożyłowy, od razu zwalniam tempo, bo taki zestaw może oznaczać coś zupełnie innego niż w świeżo wykonanej instalacji.
| Układ | Gdzie go spotkasz | Co zwykle zawiera | Na co uważać |
|---|---|---|---|
| 5 żył | Nowe przyłącza, współczesne gniazda 400 V, większość nowych urządzeń | L1, L2, L3, N, PE | To standard, który najłatwiej czytać i serwisować. |
| 4 żyły | Starsze instalacje albo urządzenia bez przewodu neutralnego | Trzy fazy oraz przewód ochronny lub układ ze wspólną funkcją ochronno-neutralną | Bez schematu producenta łatwo pomylić funkcje żył. |
| PEN | Głównie starsze układy TN-C | Połączenie funkcji ochronnej i neutralnej w jednym przewodzie | Nie traktuję go jak zwykłego N, bo zmienia sposób pracy całego obwodu. |
W praktyce największą różnicę robi to, czy urządzenie potrzebuje osobnego N. Jeśli tak, to układ bez neutralnego nie jest „prawie dobry”, tylko po prostu niezgodny z wymaganiami sprzętu. Dlatego przy kablu czterożyłowym zawsze wracam do dokumentacji, zanim uznam cokolwiek za pewne.
Skoro wiesz już, jak różne bywają układy żył, czas przejść do błędów, które widzę najczęściej przy urządzeniach o większej mocy.
Najczęstsze błędy przy urządzeniach o większej mocy
- Użycie niebieskiego jako fazy - w nowoczesnym układzie niebieski jest zarezerwowany dla N, więc taka zamiana szybko robi bałagan i zwiększa ryzyko pomyłki przy serwisie.
- Traktowanie żółto-zielonego jak przewodu roboczego - to kolor ochronny, nie „wolna żyła” do wykorzystania gdziekolwiek.
- Ignorowanie kolejności faz - przy silnikach, pompach i wentylatorach odwrócenie dwóch faz zmienia kierunek obrotów, a to potrafi unieruchomić cały układ albo obniżyć jego wydajność.
- Opieranie się wyłącznie na kolorze - szczególnie po remoncie albo w starej rozdzielnicy barwa izolacji może wprowadzać w błąd.
- Brak opisu po zmianach - jeśli nie oznaczysz przewodów po modernizacji, następny serwis zamienia się w zgadywanie.
Najczęściej widzę jeden powtarzalny błąd: ktoś zakłada, że „skoro kabel wygląda znajomo, to na pewno jest poprawny”. Przy płycie indukcyjnej, sprężarce czy klimatyzatorze taka pewność bywa kosztowna. Dlatego przed uruchomieniem wolę mieć prostą procedurę niż dobrą intuicję.
Jak sprawdzam zgodność przed uruchomieniem
Ja zawsze zaczynam od schematu producenta. To on mówi, czy urządzenie ma pracować jako 1N~, 2N~ czy 3N~, a dopiero potem patrzę na kolory żył i oznaczenia w rozdzielnicy. Ten porządek oszczędza najwięcej czasu, bo eliminuje zgadywanie jeszcze przed dotknięciem zacisków.
- Odczytuję schemat z urządzenia, instrukcji albo tabliczki znamionowej.
- Sprawdzam, czy sprzęt wymaga przewodu neutralnego N oraz ochronnego PE.
- Porównuję schemat z kolorami żył, ale nie zamykam sprawy na samym kolorze.
- Jeśli obwód ma zasilać silnik, pompę albo inny trójfazowy napęd, weryfikuję kolejność faz odpowiednim testerem.
- Po zakończeniu opisuję zaciski i przewody tak, żeby następny serwis nie musiał odtwarzać całej logiki od początku.
W takich pracach nie robię skrótów, bo jedna źle odczytana żyła potrafi unieruchomić sprzęt albo spowodować nieprawidłową pracę zabezpieczeń. Jeśli ktoś nie ma doświadczenia albo odpowiednich uprawnień, ten etap powinien wykonać elektryk, a nie domorosły „naprawiacz”.
Gdy ten podstawowy porządek jest zachowany, kolejne modernizacje stają się dużo prostsze, a właśnie to odróżnia dobrą instalację od takiej, z którą zawsze ktoś będzie walczył po omacku.
Porządek w kolorach ułatwia każdą późniejszą modernizację
To jest ten fragment, o którym łatwo zapomnieć, a który daje najwięcej spokoju po kilku latach. Jeśli przewody są opisane, zdjęte przed rozpięciem, a rozdzielnica ma logiczny układ, późniejsza wymiana urządzenia albo dołożenie kolejnego odbiornika nie wymaga śledztwa. Ja lubię tę część pracy właśnie za to, że porządek wykonany teraz oszczędza nerwy później.
- Zrób zdjęcie układu przed demontażem.
- Oznacz przewody po obu stronach, jeśli cokolwiek rozłączasz.
- Nie mieszaj starej i nowej identyfikacji bez dodatkowych opisów.
- Po wymianie urządzenia sprawdź kierunek pracy silników, pomp i wentylatorów.
- Jeśli obwód był przerabiany kilka razy, potraktuj go jak nowy i zweryfikuj od początku.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: kolor przewodu mówi, czego się spodziewać, ale dopiero dokumentacja i pomiar mówią, co naprawdę masz w ręku. W nowej instalacji trzymaj się układu brązowy-czarny-szary dla faz, niebieski dla N i żółto-zielony dla PE, a w starej najpierw identyfikuj funkcję żył, dopiero potem podłączaj cokolwiek do gniazda siłowego.
