Pętla zwarcia B16 - skąd bierze się limit 2,875 Ω?

W obwodzie z wyłącznikiem B16 liczy się nie tylko sam prąd znamionowy, ale też to, czy zwarcie zostanie odcięte wystarczająco szybko. Temat jest ważny zarówno przy odbiorze nowej instalacji, jak i przy sprawdzaniu starej rozdzielnicy po modernizacji, bo od tej jednej liczby zależy skuteczność ochrony przeciwporażeniowej. Poniżej rozkładam na czynniki pierwsze, czym jest dopuszczalna impedancja pętli zwarcia b16, jak ją policzyć i dlaczego wynik z miernika trzeba czytać ostrożnie.

Skąd bierze się granica 2,875 Ω

W praktyce punkt wyjścia jest prosty: sprawdzam, jaki prąd musi popłynąć w pętli zwarcia, żeby wyłącznik zadziałał w wymaganym czasie. Dla charakterystyki B producenci podają zakres zadziałania magnetycznego w okolicy 3-5 × In, ale przy ocenie bezpieczeństwa biorę górny próg, bo to on daje najbardziej wymagające założenie. Dla B16 oznacza to 16 A × 5 = 80 A, a przy napięciu względem ziemi 230 V wychodzi 230 / 80 = 2,875 Ω.

To właśnie ta wartość jest najczęściej interesująca w domowych i małych usługowych instalacjach 230 V. Ja traktuję ją jako granicę teoretyczną, a nie wygodny cel projektowy, bo w realnym obwodzie dochodzą jeszcze temperatura przewodów, jakość połączeń i niepewność pomiaru. Jeśli ktoś liczy tylko „na styk”, ryzykuje, że przy rzeczywistych warunkach instalacja okaże się już poza bezpiecznym zakresem.

Ta tabela dobrze pokazuje jedną rzecz, którą początkujący często mylą: wyłącznik C16 nie jest „mocniejszy” w sensie łatwiejszego spełnienia warunku pętli zwarcia. Jest odwrotnie. Im wyższa krotność zadziałania, tym mniejsza dopuszczalna impedancja pętli zwarcia. To ważny szczegół, bo sam numer na obudowie nie mówi jeszcze, jak łatwo obwód spełni wymagania ochrony.

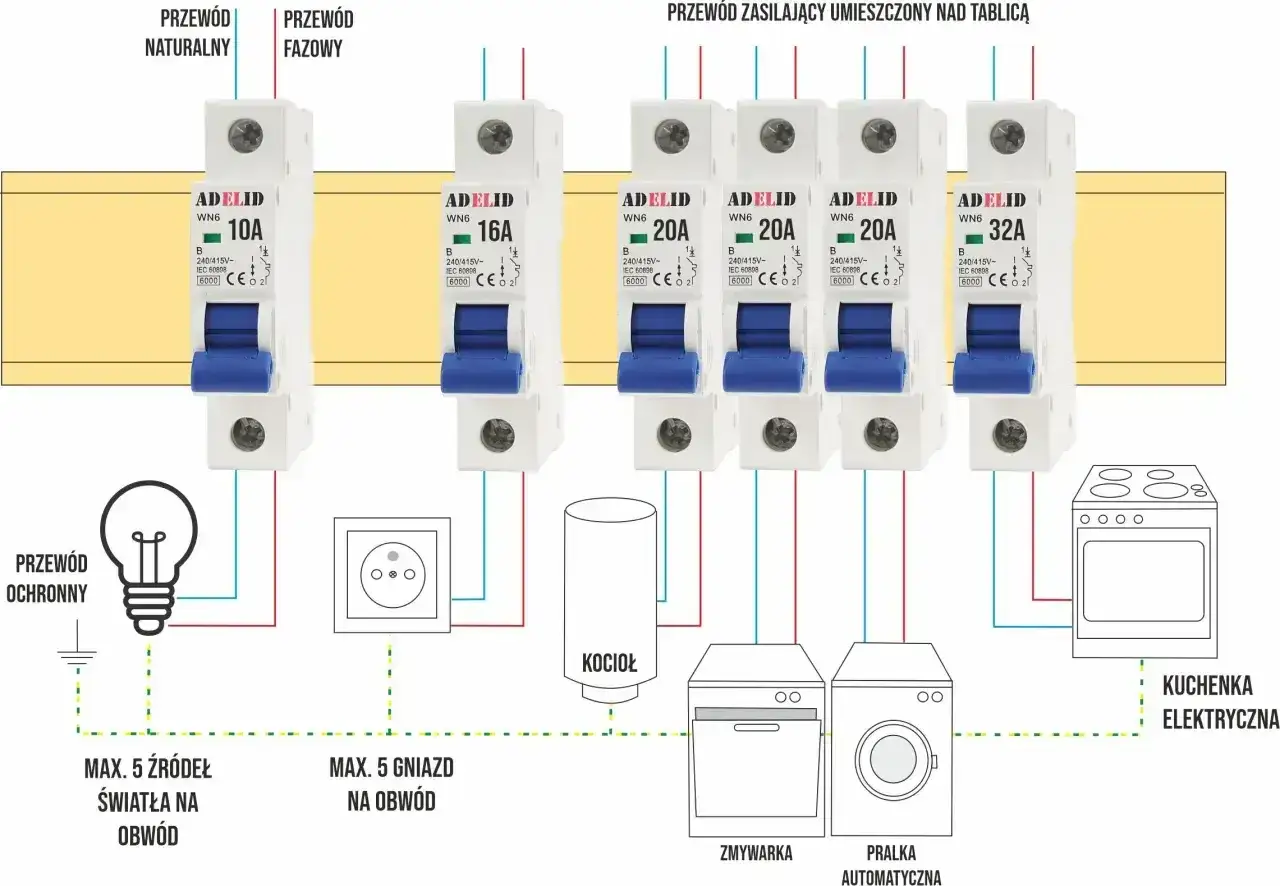

W jakich instalacjach ta wartość naprawdę obowiązuje

Granica 2,875 Ω ma sens przede wszystkim w układzie TN, gdzie ochrona przeciwporażeniowa opiera się na samoczynnym wyłączeniu zasilania przez zabezpieczenie nadprądowe. W takich obwodach sprawdza się zwykle pętlę L-PE, czyli tor od fazy przez miejsce uszkodzenia do przewodu ochronnego i źródła zasilania. Dla obwodów końcowych przy napięciu 230 V wymagany czas wyłączenia wynosi zwykle 0,4 s, więc sama pętla musi być na tyle „krótka” elektrycznie, żeby wyłącznik zdążył zareagować.

W układzie TT sytuacja wygląda inaczej. Tam sama impedancja pętli zwarcia często nie jest jedynym ani głównym kryterium, bo skuteczność ochrony bardzo mocno zależy od uziemienia i od działania RCD. Dlatego nie lubię bezrefleksyjnie przenosić liczby 2,87 Ω na każdy przypadek. W TN ta wartość jest dobrym i praktycznym odniesieniem, w TT trzeba patrzeć szerzej.

Do tego dochodzi jeszcze napięcie względem ziemi. W Polsce przy obwodach jednofazowych najczęściej mówimy o 230 V, ale jeśli ktoś pracuje przy innych układach, wynik obliczeń zmienia się proporcjonalnie. To kolejny powód, dla którego sam wzór trzeba czytać razem z typem sieci i realnym sposobem ochrony. Dopiero wtedy ma sens porównanie z wynikiem pomiaru.

Jak policzyć i sprawdzić wynik krok po kroku

Ja zwykle robię to w czterech krótkich krokach, bo taki porządek zmniejsza liczbę pomyłek. Najpierw potwierdzam typ wyłącznika i układ sieci. Potem sprawdzam, czy obwód jest chroniony przez B16 i czy oceniam go w miejscu najbardziej oddalonym od rozdzielnicy. Następnie liczę granicę, a na końcu porównuję ją z pomiarem z miernika.

1. Ustal zabezpieczenie - w tym przypadku B16, czyli 16 A o charakterystyce B.
2. Przyjmij prąd wyłączający - dla oceny granicznej biorę 5 × 16 A, czyli 80 A.
3. Policz limit - 230 V / 80 A = 2,875 Ω.
4. Porównaj wynik z pomiaru - jeśli miernik pokazuje mniej niż limit, warunek jest spełniony; jeśli wartość jest blisko granicy, szukam zapasu, a nie tylko „zaliczenia”.

W praktyce nie kończę na samym dzieleniu. Sprawdzam jeszcze, czy pomiar był wykonany w najdalszym punkcie obwodu, bo to właśnie tam pętla jest zwykle najgorsza. Jeśli mierzy się bliżej rozdzielnicy, wynik bywa ładny, ale nie mówi nic o najbardziej niekorzystnym miejscu instalacji. To częsty błąd, który daje fałszywe poczucie bezpieczeństwa.

Warto też pamiętać, że wynik 2,875 Ω to liczba graniczna. Ja w ocenie odbiorczej wolę widzieć wyraźny margines, bo instalacja nie pracuje w próżni. Przewody się nagrzewają, połączenia starzeją, a miernik ma swój błąd. Na papierze wszystko może się zgadzać, a w realu instalacja będzie już zbyt blisko granicy.

Dlaczego pomiar z miernika nie zawsze pokrywa się z obliczeniem

Najczęstsze źródło zamieszania jest banalne: obliczenie dotyczy modelu teoretycznego, a pomiar pokazuje stan konkretnej instalacji w konkretnych warunkach. Rezystancja przewodów rośnie wraz z temperaturą, więc obwód obciążony dłużej może dać nieco gorszy wynik niż świeżo wyłączony i „zimny”. Do tego dochodzi sam sposób pomiaru, czyli chwilowe obciążenie obwodu i ograniczona dokładność przyrządu.

Ja patrzę też na to, czy wynik jest mierzony w trybie właściwym dla obwodu z RCD. W wielu instalacjach pomiar pętli zwarcia nie może być wykonany byle jak, bo zabezpieczenie różnicowoprądowe potrafi zareagować na sam test. Wtedy potrzebny jest odpowiedni tryb albo miernik, który nie wyzwoli ochrony podczas badania. To nie jest detal, tylko warunek poprawnego odczytu.

Jeśli wynik wychodzi na granicy, nie traktuję jednej liczby jako ostatecznego wyroku. Powtarzam pomiar, sprawdzam zaciski, stan przewodu ochronnego, połączenia wyrównawcze i to, czy w badanym punkcie nie ma dodatkowych styków lub przedłużeń. Czasem różnica między „dobrze” a „źle” to nie teoria, tylko luźny zacisk w puszce albo zbyt długa trasa do gniazda.

Najczęstsze błędy przy ocenie B16

W praktyce widzę kilka pomyłek, które wracają wyjątkowo często. Najbardziej kosztowna jest ta, w której ktoś bierze do obliczeń dolny próg zadziałania zamiast bezpiecznego, górnego. Dla B16 nie chcę zakładać, że wystarczy 48 A, bo to zbyt optymistyczne i nie daje dobrego marginesu przy ocenie skuteczności zabezpieczenia.

• Porównywanie niewłaściwej pętli - do oceny ochrony liczy się zwykle L-PE, a nie samo L-N.
• Mylenie charakterystyk - C16 i B16 nie są równoważne; C16 wymaga wyraźnie mniejszej impedancji.
• Sprawdzanie tylko przy rozdzielnicy - najgorszy punkt obwodu bywa dalej, często w ostatnim gnieździe.
• Ignorowanie stanu przewodu ochronnego - ciągłość PE i połączeń wyrównawczych ma bezpośredni wpływ na wynik.
• Traktowanie wyniku „na styk” jako pewnego - granica laboratoryjna nie jest jeszcze komfortowym zapasem eksploatacyjnym.

Najbardziej zdradliwy błąd jest ten ostatni, bo na pierwszy rzut oka wszystko wygląda poprawnie. Dopiero w praktyce okazuje się, że wynik 2,86 Ω przy B16 jest ładny tylko w tabeli, a w rzeczywistym obiekcie zostawia bardzo mało miejsca na zmienność warunków. To właśnie dlatego sensowna interpretacja pomiaru jest ważniejsza niż samo wpisanie liczby do protokołu.

Co sprawdzić, zanim uznasz wynik za dobry albo zły

Gdy wynik jest za wysoki, nie zaczynam od wymiany zabezpieczenia. Najpierw szukam przyczyny: od ciągłości przewodu ochronnego, przez jakość połączeń, aż po zbyt długą trasę obwodu. W wielu przypadkach poprawę daje dopiero usunięcie słabego styku albo uporządkowanie toru ochronnego, a nie „obejście” problemu innym wyłącznikiem.

• Sprawdź ciągłość przewodu PE i połączeń wyrównawczych.
• Zweryfikuj, czy pomiar wykonano w najdalszym punkcie obwodu.
• Porównaj wynik z rzeczywistym typem zabezpieczenia, a nie z tym, który „powinien” tam być według projektu.
• Jeśli instalacja jest długa, rozważ większy przekrój przewodów lub skrócenie trasy.
• Jeśli obwód ma pracować z dużym zapasem, nie zostawiaj wartości tuż przy granicy 2,875 Ω.

Do protokołu wpisuję nie tylko samą liczbę, ale też punkt pomiaru, typ wyłącznika, układ sieci i warunki wykonania badania. Taki zapis ma wartość dopiero wtedy, gdy za rok ktoś będzie mógł z niego wyciągnąć sensowny wniosek, a nie tylko odczytać pojedynczy wynik bez kontekstu. I właśnie dlatego przy B16 bardziej ufam dobrze opisanym pomiarom niż suchej wartości zapisanej bez komentarza.
