Moc czynna to ta część energii elektrycznej, która naprawdę wykonuje pracę albo zamienia się w ciepło. W praktyce pomaga zrozumieć, dlaczego jedne urządzenia pobierają z sieci dużo prądu, a inne tylko wyglądają na „mocne” na papierze. Poniżej rozkładam temat na prosty język: od definicji, przez wzory, aż po to, jak czytać dane zasilaczy, ładowarek i sprzętu domowego.
Najważniejsze różnice i praktyczne znaczenie tej wielkości
- W układzie prądu stałego cała pobierana moc jest zamieniana w pracę lub ciepło, więc sprawa jest prosta.
- W prądzie przemiennym liczy się nie tylko napięcie i prąd, ale też przesunięcie fazowe i współczynnik mocy.
- To, co widzisz na tabliczce znamionowej, nie zawsze oznacza realny pobór z gniazdka.
- W elektronice ważne są też sprawność zasilacza, standby i różnica między mocą wyjściową a wejściową.
- Do pomiaru najlepiej używać watomierza lub miernika energii, a nie zgadywać po samym napięciu i amperach.
Jak rozumieć moc czynną w praktyce
Najprościej mówiąc, chodzi o tę część energii, która w odbiorniku nie krąży bez efektu, tylko zostaje wykorzystana. W grzałce zamienia się w ciepło, w silniku w ruch, a w elektronice w działanie układu, choć po drodze część energii zawsze ucieka też w straty. Dlatego ta wielkość jest tak ważna zarówno przy opisie prostych urządzeń domowych, jak i bardziej złożonych konstrukcji z zasilaniem impulsowym.
W obwodach prądu stałego sprawa jest bardzo przejrzysta: P = U × I. Jeśli urządzenie działa z baterii albo z prostego zasilacza DC, cała pobierana moc jest traktowana właśnie w ten sposób. W praktyce oznacza to, że jeśli mały moduł pobiera 2 A przy 5 V, to jego moc wynosi 10 W i tyle energii na sekundę zamienia się w działanie albo ciepło.
W instalacjach domowych pracujemy jednak najczęściej na prądzie przemiennym 230 V / 50 Hz, więc obraz robi się trochę bogatszy. Tu sama iloczynowa zależność napięcia i prądu nie wystarcza, bo dochodzi przesunięcie fazowe między nimi. I właśnie dlatego w elektronice i elektrotechnice tak często wraca współczynnik mocy. Żeby nie mieszać pojęć, warto od razu porównać tę wielkość z pozostałymi składnikami mocy w obwodzie.

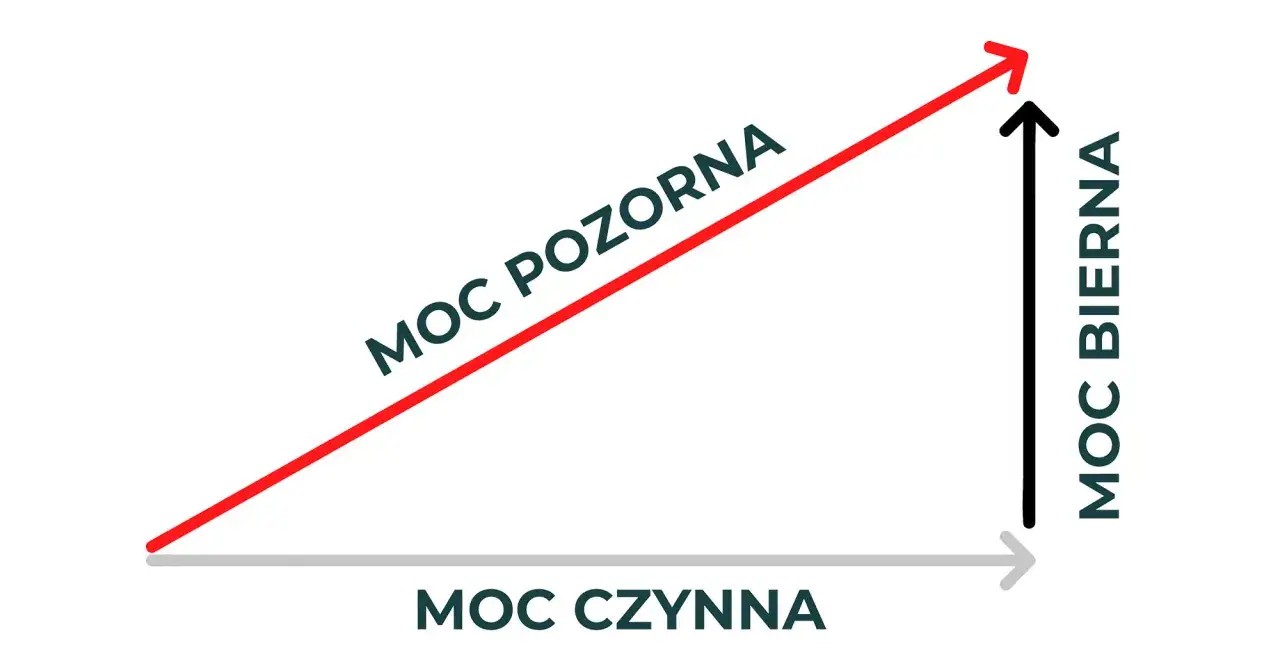

Jak odróżnić ją od mocy biernej i pozornej
W praktyce te trzy pojęcia są ze sobą powiązane, ale nie znaczą tego samego. Dla czytelnika najważniejsze jest jedno: tylko część aktywna przekłada się bezpośrednio na użyteczną pracę lub ciepło, a pozostałe składniki opisują to, jak zachowuje się obwód w prądzie przemiennym.
| Rodzaj mocy | Co opisuje | Jednostka | Co z tego wynika |
|---|---|---|---|
| P | Część zamieniana na pracę lub ciepło | W | To ona najbardziej interesuje użytkownika i rachunek za energię |
| Q | Energia okresowo magazynowana i oddawana przez elementy indukcyjne lub pojemnościowe | var | Nie daje bezpośrednio efektu użytkowego, ale obciąża sieć i instalację |
| S | Całkowite obciążenie widziane przez źródło | VA | Pomaga dobrać przewody, UPS-y i przetwornice |
W prostych odbiornikach rezystancyjnych, takich jak grzałka czy klasyczna żarówka, współczynnik mocy jest bliski 1. To najczystszy przypadek, bo niemal całość pobieranej energii idzie w ciepło. Z kolei w silnikach, transformatorach i wielu zasilaczach elektronicznych pojawiają się dodatkowe przesunięcia i zniekształcenia, więc pobór z sieci bywa większy niż sama część użyteczna.
Tu przydaje się ważne rozróżnienie: sprawność to nie to samo co współczynnik mocy. Sprawność mówi, ile energii wejściowej zamienia się w użyteczną energię wyjściową, a współczynnik mocy opisuje, jak efektywnie odbiornik korzysta z prądu przemiennego. Dla zasilacza komputerowego oba parametry są istotne, ale odpowiadają na zupełnie inne pytania. I właśnie od tego przechodzę do obliczeń, bo bez nich łatwo pomylić opis techniczny z realnym poborem.
Jak liczyć tę wielkość bez wpadania w pułapki
Najbardziej podstawowy wzór w obwodzie sinusoidalnym to P = U × I × cosφ. Jeśli odbiornik jest czysto rezystancyjny, cosφ wynosi 1 i wzór upraszcza się do dobrze znanego P = U × I. Wtedy 230 V i 10 A dają 2300 W, czyli bardzo dużo energii zamienianej na ciepło albo pracę.
W praktyce warto pamiętać o dwóch rzeczach. Po pierwsze, napięcie i prąd w sieci zmieniają się w czasie, więc interesują nas wartości skuteczne, a nie chwilowe piki. Po drugie, przy odbiornikach nieliniowych, takich jak część ładowarek i zasilaczy impulsowych, sama wartość cosφ nie zawsze opowiada całą historię, bo dochodzą harmoniczne. Dla zwykłego użytkownika najważniejsze jest jednak to, że przy tych urządzeniach „wat” na tabliczce nie zawsze znaczy „wat z gniazdka”.
Prosty przykład pomaga to oswoić. Jeżeli urządzenie ma moc 100 W i pracuje 10 godzin, zużyje 1 kWh energii. Czajnik 2000 W włączony na 3 minuty pobierze około 0,1 kWh, bo działa krótko mimo dużej mocy. Z kolei laptop, który podczas pracy potrzebuje średnio 45 W, po 8 godzinach zużyje 0,36 kWh, czyli mniej niż czajnik w kilka minut. Samą liczbę watów zawsze trzeba więc czytać razem z czasem pracy.
Gdy analizuję sprzęt elektroniczny, rozdzielam jeszcze moc wejściową i wyjściową. Jeśli zasilacz ma sprawność 90% i oddaje do urządzenia 60 W, to z sieci pobierze około 66,7 W, a reszta zamieni się w ciepło. To właśnie dlatego dwa zasilacze o tej samej mocy wyjściowej mogą nagrzewać się i zużywać energię w różnym stopniu. W elektronice ten detal ma realne znaczenie, szczególnie przy pracy ciągłej.
W tym miejscu naturalnie pojawia się pytanie, jak te liczby przekładają się na konkretne urządzenia i codzienne decyzje zakupowe. I tu robi się naprawdę praktycznie.
Dlaczego w elektronice liczy się bardziej niż sama moc z tabliczki
W sprzęcie elektronicznym sama wartość nadrukowana na obudowie bywa tylko początkiem, a nie pełną odpowiedzią. Ja przy zakupie albo ocenie urządzenia patrzę najpierw na to, czy producent podaje moc wyjściową, wejściową, czy tylko maksymalny limit. To nie jest drobiazg, bo zupełnie inaczej interpretuje się ładowarkę do telefonu, zasilacz laptopa i zasilacz do monitora.
- Ładowarka telefonu zwykle podaje moc wyjściową, czyli to, co trafia do urządzenia. Pobór z sieci jest wyższy o straty na konwersji.
- Zasilacz laptopa o mocy 65 W nie pobiera zawsze 65 W. Przy lekkim obciążeniu bierze mniej, a pod pełnym obciążeniem zbliża się do wartości znamionowej.
- Monitor LED może mieć niską średnią moc, ale zasilanie impulsowe sprawia, że chwilowy pobór nie jest idealnie gładki.
- Sprzęt z silnikiem albo kompresorem, jak lodówka czy odkurzacz, ma wyraźnie większe skoki poboru i tu znaczenie ma też współczynnik mocy.
Warto też odróżnić pobór chwilowy od średniego. Urządzenie może mieć chwilowe skoki mocy przy starcie, ale przez większość czasu pracować znacznie spokojniej. To ważne przy doborze UPS-a, przetwornicy albo listwy z zabezpieczeniem, bo zbyt mały zapas kończy się wyłączaniem sprzętu albo nadmiernym grzaniem.
W elektronice użytkowej coraz częściej pojawia się aktywna korekcja współczynnika mocy, czyli PFC. W praktyce pomaga to ograniczyć niepotrzebne obciążenie sieci i poprawia zachowanie zasilacza przy zasilaniu z AC. Nie oznacza to jednak cudów: lepszy PFC nie usuwa strat energii, tylko porządkuje sposób, w jaki urządzenie pobiera prąd. To rozróżnienie bywa mylone, a szkoda, bo później prowadzi do błędnych oczekiwań wobec sprzętu.
Jeśli już wiesz, jak czytać dane urządzeń, zostaje jeszcze jedna rzecz: jak to sprawdzić samodzielnie bez zgadywania. To właśnie tam najłatwiej o błędy pomiarowe.
Jak mierzyć i interpretować wynik w domu i w laboratorium
Najprostsze rozwiązanie to watomierz lub inteligentne gniazdko z pomiarem energii. Taki sprzęt pokazuje pobór w watach i zwykle pozwala też zobaczyć zużycie w kWh po dłuższym czasie. Do sprzętu elektronicznego to często wystarcza, o ile pamiętasz, że krótki odczyt nie pokazuje pełnego obrazu. Ładowarka, która przez większość czasu trzyma niski pobór, a tylko chwilami go zwiększa, może wyglądać inaczej po 10 sekundach i inaczej po 10 minutach.
W laboratorium lub przy dokładniejszej analizie stosuje się mierniki, które potrafią odczytywać również cosφ i przebieg prądu. To ważne przy zasilaczach impulsowych, falownikach i silnikach, bo tani miernik potrafi wtedy mocno zafałszować wynik. Jeżeli urządzenie pracuje w trybie standby, czasem wystarczy kilka watów, ale przez całą dobę daje to już zauważalny wynik w skali miesiąca.
Ja przy takich pomiarach zwracam uwagę na trzy typowe pułapki:
- mylenie mocy z energią, bo waty mówią o chwili, a kWh o czasie pracy;
- porównywanie mocy wyjściowej z poborem z gniazdka, choć to dwa różne poziomy układu;
- próba wyciągania wniosków z bardzo krótkiego pomiaru, który nie uwzględnia cyklicznej pracy urządzenia.
Jeśli ktoś kupuje sprzęt do domu albo do biura, warto też sprawdzić, czy miernik radzi sobie z małymi obciążeniami. Przy urządzeniach pobierających 1-5 W tanie gniazdka pomiarowe potrafią się mylić bardziej niż przy obciążeniu rzędu kilkudziesięciu watów. W praktyce oznacza to, że do oszacowań wystarczy prosty sprzęt, ale do porządnej diagnozy lepiej sięgnąć po dokładniejszy analizator. Z tego wynika ostatnia rzecz, o której naprawdę nie warto zapominać.
Na co jeszcze patrzeć, żeby nie pomylić watów z realnym zużyciem
Najczęstszy błąd polega na traktowaniu mocy jak rachunku za prąd. Tymczasem rachunek wynika z energii, a energia to moc pomnożona przez czas. Dlatego dwa urządzenia o tej samej wartości mogą kosztować zupełnie inaczej w eksploatacji, jeśli jedno działa 15 minut dziennie, a drugie 24 godziny na dobę.
Druga rzecz to standby. Telewizor, konsola, soundbar czy ładowarka zostawiona w gniazdku potrafią pobierać niewiele, ale w skali roku robi się z tego konkret. W nowoczesnym domu najbardziej opłaca się więc patrzeć nie tylko na moc znamionową, lecz także na profil pracy urządzenia: jak często działa, jak długo pozostaje w czuwaniu i czy ma realnie dobrą sprawność.
Trzecia sprawa jest bardziej techniczna, ale dla elektroniki bardzo ważna: w urządzeniach z zasilaniem impulsowym, PFC i silnikami nie wolno zakładać, że jeden parametr wyjaśnia wszystko. Jeśli dobierasz UPS, przetwornicę albo agregat, liczy się nie tylko liczba watów, lecz także zapas na rozruch, charakter obciążenia i możliwość pracy z niższym współczynnikiem mocy. To właśnie tam wychodzą różnice między „działa na papierze” a „działa stabilnie w praktyce”.
Najuczciwsza interpretacja jest taka: patrz na waty, ale zawsze razem z czasem pracy, sprawnością i sposobem zasilania. Wtedy łatwiej ocenić, co urządzenie faktycznie robi z pobraną energią, a nie tylko jak wygląda jego specyfikacja. I to jest najkrótsza droga do sensownego czytania danych technicznych bez wpadania w marketingowe skróty.
