Drugie prawo Kirchhoffa porządkuje to, co dzieje się z napięciem w zamkniętym obwodzie: wszystko, co „zyskujesz” na źródłach, musi zostać „oddane” na elementach odbiorczych. To właśnie 2 prawo Kirchhoffa pozwala szybko sprawdzić, czy bilans napięć w oczku naprawdę się zgadza, a bez tego trudno sensownie liczyć prądy, spadki napięć i zachowanie prostych układów z rezystorami, zasilaniem czy LED-ami. W praktyce daje odpowiedź na pytanie, jak poprawnie rozpisać równanie oczka i dlaczego znak minus bywa ważniejszy niż sama wartość napięcia.
Najkrótszy zapis tej zasady to bilans napięć w zamkniętym oczku
- Algebraiczna suma napięć w zamkniętej pętli jest równa zeru.
- W praktyce liczę osobno wzrosty napięcia ze źródeł i spadki na odbiornikach.
- Najczęstszy błąd to mieszanie kierunku obchodzenia oczka z kierunkiem prądu.
- Prawo świetnie działa w obwodach rezystancyjnych i zasilających, ale wymaga ostrożności przy zmiennych polach magnetycznych.
- W prostych zadaniach równanie oczka zwykle wystarcza razem z prawem Ohma, żeby policzyć cały układ.
Co naprawdę mówi drugie prawo Kirchhoffa

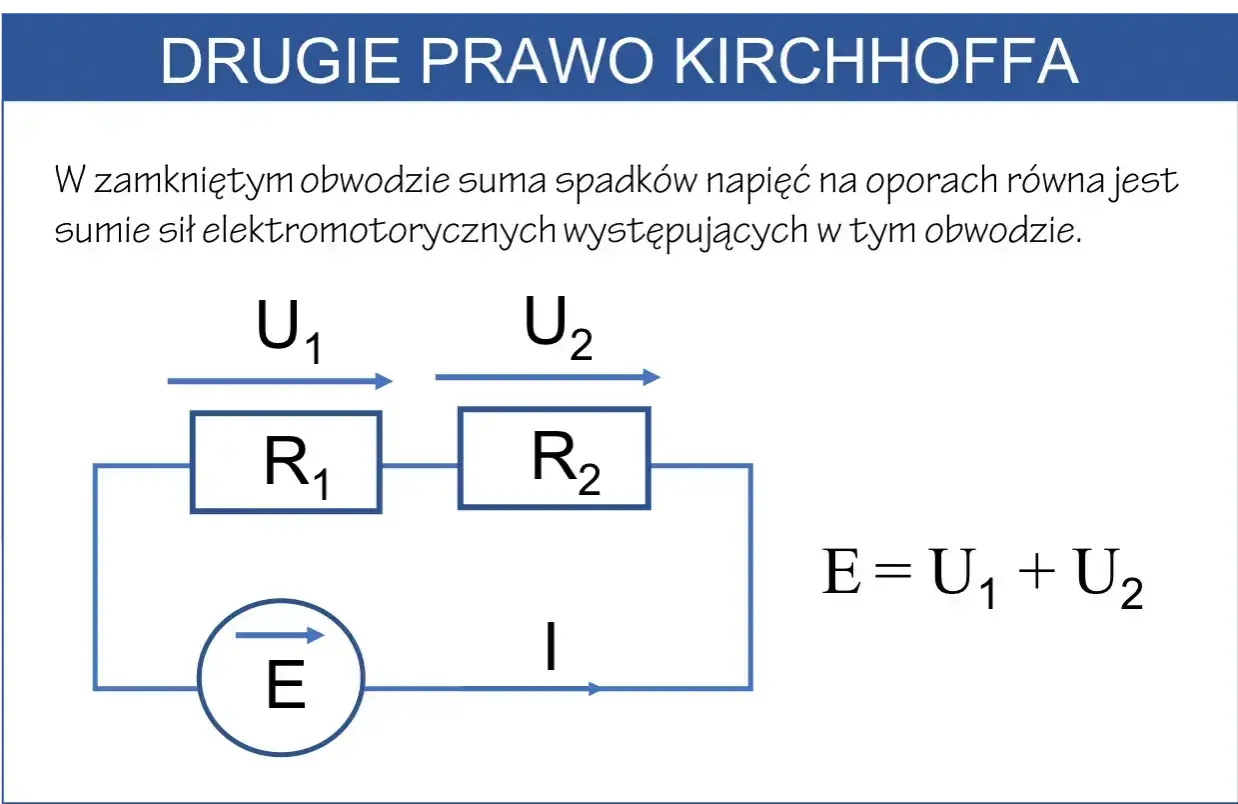

Najprościej: w każdym zamkniętym oczku obwodu suma algebraiczna napięć wynosi zero. To samo można powiedzieć inaczej: suma wzrostów napięcia na źródłach jest równa sumie spadków napięcia na elementach odbiorczych.
Ja lubię traktować to jak bilans energii. Elektrony nie „gubią” napięcia przypadkiem; jeśli źródło podnosi potencjał, to rezystor, dioda albo inny element musi tę różnicę odjąć. W szkolnych zadaniach zwykle zapisuje się to jako ΣU = 0 albo ΣE = ΣIR, gdzie SEM to siła elektromotoryczna, czyli zdolność źródła do wymuszania przepływu prądu.
Ten zapis jest prosty, ale działa tylko wtedy, gdy konsekwentnie trzymasz się znaków. Z tego powodu następny krok to nie sama teoria, tylko sposób, w jaki zapisuje się równanie oczka.
Jak zapisać równanie oczka bez gubienia znaków
Najwięcej błędów pojawia się nie przy liczeniu, tylko przy samym ustawieniu równania. Ja zawsze zaczynam od wybrania kierunku obchodzenia oczka, na przykład zgodnie z ruchem wskazówek zegara, i później już go nie zmieniam.
- Wybieram jedno oczko i jeden kierunek obiegu.
- Zaznaczam bieguny źródeł i kierunki prądów.
- Przechodząc przez element, zapisuję wzrost albo spadek napięcia.
- Dodaję wszystkie składniki z zachowaniem znaków.
- Sprawdzam, czy po podstawieniu prawa Ohma równanie daje jedną niewiadomą albo sensowny układ równań.
| Przejście przez element | Znak w równaniu | Co to znaczy w praktyce |
|---|---|---|
| Źródło od „-” do „+” | + | Potencjał rośnie |
| Źródło od „+” do „-” | - | Potencjał maleje |
| Rezystor zgodnie z kierunkiem prądu | -IR | Spadek napięcia na odbiorniku |
| Rezystor przeciwnie do kierunku prądu | +IR | Ten sam spadek zapisany z odwrotnym znakiem |
Jeśli raz wybierzesz konwencję, trzymaj ją do końca zadania. Sam znak nie musi być „jeden jedyny” w całej fizyce; musi być spójny w jednym równaniu.
Przeczytaj również: Masa w układach elektronicznych - jak uniknąć szumów i błędów?
Gdy w układzie są dwa oczka
Wtedy piszę osobne równanie dla każdej pętli i nie próbuję wszystkiego upchnąć do jednego bilansu. To ważne przy układach z kilkoma gałęziami, bo jedno oczko może mieć wspólny rezystor z drugim, a znak tego składnika zależy od przyjętego kierunku prądu w obu pętlach.
Taki sposób pracy brzmi technicznie, ale w praktyce po prostu porządkuje rachunek. Z tego miejsca łatwo przejść do konkretnego obliczenia, gdzie widać, po co ten zapis naprawdę działa.
Przykład, który pokazuje bilans napięć w praktyce
Załóżmy prosty obwód z baterią 12 V i dwoma rezystorami połączonymi szeregowo: 4 Ω oraz 2 Ω. Wybieram kierunek prądu I i zapisuję oczko jako: 12 V - 4Ω·I - 2Ω·I = 0.
Po zebraniu wyrazów dostaję 12 = 6I, więc I = 2 A. Potem liczę spadki napięć: na pierwszym rezystorze 8 V, na drugim 4 V. Bilans się zgadza, bo 12 - 8 - 4 = 0. Właśnie po to używa się prawa napięciowego: zanim zacznie się „zgadywać” zachowanie układu, można je policzyć z jednego sensownego równania.
Ten sam schemat działa w bardziej technicznych przypadkach, na przykład przy zasilaniu modułu LED, w dzielniku napięcia albo przy analizie gałęzi zasilania w urządzeniu audio. Jeśli napięcie na którymś elemencie wychodzi ujemne, zwykle nie oznacza to błędu obliczeń, tylko to, że przyjęty kierunek prądu był odwrotny do rzeczywistego.
W takim momencie warto już nie liczyć „na oko”, tylko sprawdzić, które pomyłki zdarzają się najczęściej.
Najczęstsze błędy przy liczeniu napięć
W praktyce błędy są bardzo powtarzalne i da się je wyłapać już na etapie zapisu. Najczęściej widzę cztery rzeczy:
- sumowanie samych wartości bez znaków,
- mieszanie kierunku obiegu oczka z kierunkiem prądu,
- traktowanie rezystora tak, jakby dawał wzrost napięcia,
- zapominanie, że źródło też musi mieć swój znak w równaniu.
Najbardziej podstępny jest pierwszy błąd. Kto zapisze tylko „12 V = 4 V + 4 V”, często jeszcze przypadkiem trafi w wynik, ale nie rozumie już, skąd ten wynik się bierze. Ja wolę, kiedy rachunek od początku pokazuje logikę przepływu energii, bo wtedy łatwiej wykryć pomyłkę, gdy w zadaniu pojawia się drugi opór albo dodatkowe źródło.
Warto też pamiętać o jednej prostej zasadzie: jeśli po podstawieniu liczby wychodzą absurdalne wartości, problem zwykle nie leży w samym prawie Kirchhoffa, tylko w znaku lub w źle wybranym oczku. To prowadzi do ważniejszego pytania, czyli kiedy szkolny zapis już nie wystarcza.
Kiedy szkolny zapis nie wystarcza
Drugie prawo Kirchhoffa działa bardzo dobrze w obwodach „skupionych”, czyli takich, w których elementy można traktować jako osobne punkty układu, a nie jak rozciągniętą strukturę z istotnymi efektami pola elektromagnetycznego. W prostym zasilaczu, wzmacniaczu czy obwodzie z rezystorami to założenie zwykle jest spełnione.
Problem zaczyna się wtedy, gdy w oczku pojawia się silnie zmienne pole magnetyczne albo układ pracuje na tyle szybko, że zwykły model stałych spadków napięcia przestaje opisywać całość. W takich przypadkach trzeba uwzględnić dodatkowe zjawiska indukcji, a czysty szkolny zapis „suma napięć = 0” nie mówi już całej prawdy.
| Sytuacja | Co robię w praktyce |
|---|---|
| Prosty obwód prądu stałego | Stosuję prawo napięciowe bez dodatkowych poprawek |
| Układ z kilkoma oczkami | Piszę osobne równania dla każdej pętli |
| Obwód z indukcją lub szybkozmiennym polem | Dodaję składnik związany z napięciem indukowanym |
| Element nieliniowy, na przykład dioda | Nie zakładam stałego spadku, tylko sprawdzam charakterystykę elementu |
Ta granica jest ważna, bo chroni przed bezrefleksyjnym stosowaniem wzoru wszędzie tam, gdzie układ wymaga już bardziej precyzyjnego modelu. A skoro mowa o praktyce, czas przejść do tego, gdzie najczęściej naprawdę korzysta się z tego prawa w elektronice.
Gdzie to prawo przydaje się w elektronice i serwisie
W elektronice to nie jest teoria „do zaliczenia”, tylko codzienne narzędzie. Ja używam go przy sprawdzaniu zasilaczy, analizie obwodów filtrujących, dzielników napięcia, prostych układów z LED-ami i każdej sytuacji, w której muszę ustalić, czy napięcie rozkłada się tak, jak powinno.
W serwisie RTV i przy diagnostyce urządzeń prawo napięciowe pomaga szybko oddzielić usterkę w zasilaniu od problemu w samym odbiorniku. Jeśli na wejściu układu mam 12 V, a po drodze dwa elementy powinny zabrać łącznie 3 V i 4 V, to po prostu sprawdzam, czy reszta bilansu zgadza się z pomiarem. Taki rachunek często oszczędza czas, bo od razu pokazuje, w której gałęzi szukać przerwy, zwarcia albo nadmiernego spadku napięcia.
Najbardziej praktyczne zastosowania widzę w takich sytuacjach:
- obliczanie prądu w szeregowym łańcuchu rezystorów,
- dobór rezystora do diody LED,
- analiza spadków napięcia na ścieżkach zasilania,
- sprawdzanie, czy akumulator i ładowarka pracują w oczekiwanym zakresie,
- porównanie napięcia zmierzonego multimetrem z wynikiem wynikającym ze schematu.
To właśnie w takich drobnych, technicznych decyzjach widać największą wartość prawa Kirchhoffa: nie jest efektowne, ale szybko porządkuje chaos na schemacie. Na koniec zostaje już tylko krótka rzecz, którą dobrze mieć z tyłu głowy, zanim zamkniesz kolejny przykład.
Co warto zapamiętać, zanim wrócisz do schematu
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: wybierz kierunek obiegu, trzymaj się jednej konwencji znaków i nie pomijaj żadnego elementu w oczku. To wystarcza, żeby większość szkolnych i podstawowych technicznych zadań z napięciem rozwiązać bez chaosu.
Druga rzecz jest równie ważna. Prawo Kirchhoffa nie zastępuje prawa Ohma ani myślenia o realnym układzie, tylko łączy elementy w jedną całość. Kiedy mam prosty obwód, liczę go z obu stron: z bilansu napięć i z zależności prądowo-oporowych, bo dopiero wtedy widzę pełny obraz.
Gdy nie jestem pewien znaku, zawsze rozpisuję oczko na kartce i oznaczam bieguny przy każdym elemencie. Taki drobiazg często rozwiązuje zadanie szybciej niż wielokrotne liczenie z pamięci, a w pracy z elektroniką właśnie taka dyscyplina robi największą różnicę.
