W elektronice długość fali nie jest abstrakcyjną wielkością z podręcznika, tylko parametrem, który decyduje o rozmiarze anten, zachowaniu torów RF i tym, czy układ będzie działał stabilnie. W praktyce najczęściej wystarcza prosty wzór na długość fali, ale dopiero zrozumienie, co oznacza w różnych ośrodkach, pozwala uniknąć kosztownych błędów przy projektowaniu. Pokażę to na liczbach, przykładach i kilku sytuacjach, które pojawiają się w sprzęcie radiowym, Wi-Fi i układach wysokiej częstotliwości.
Najważniejsze informacje w jednym miejscu
- Długość fali liczy się ze wzoru λ = v / f, a dla fali elektromagnetycznej w próżni z uproszczenia λ = c / f.

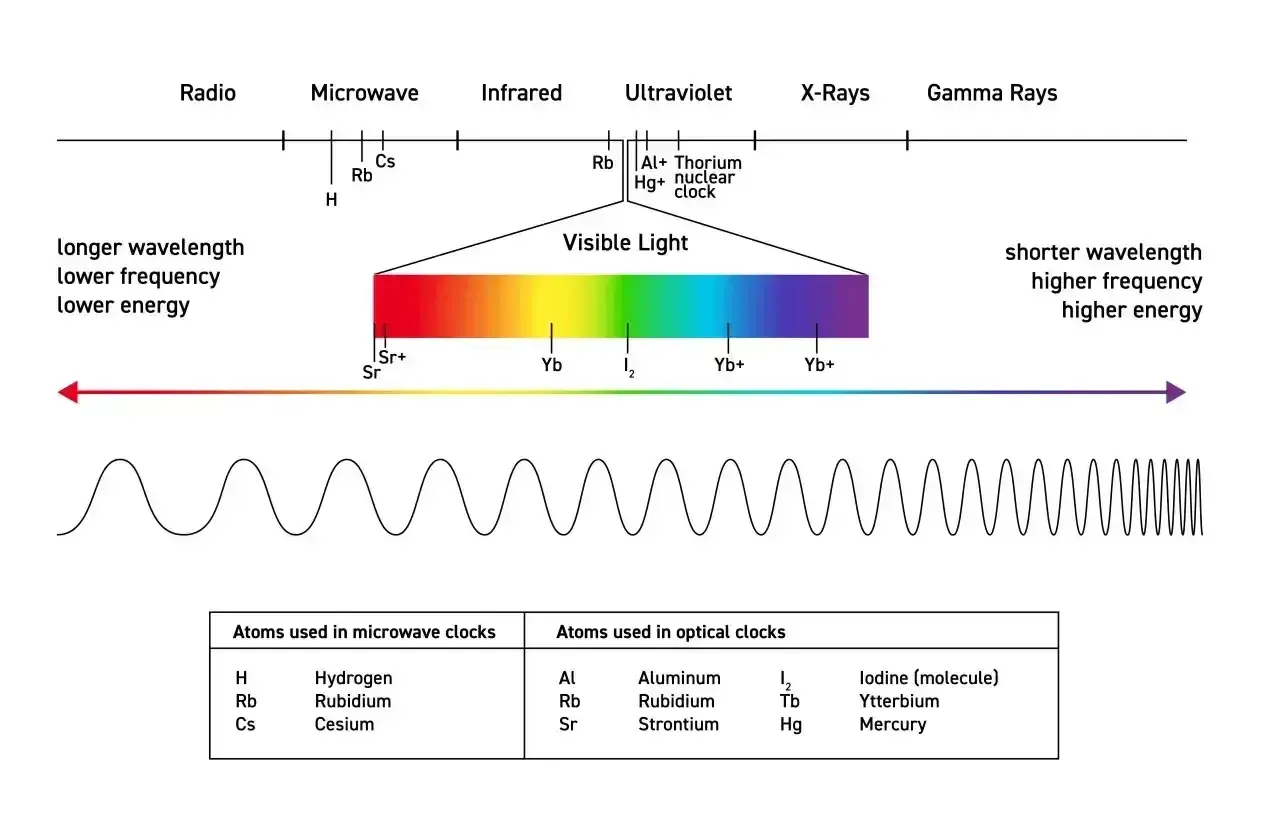

- Im większa częstotliwość, tym krótsza fala. Dla 100 MHz wychodzi około 3 m, a dla 2,4 GHz około 12,5 cm.
- W kablu, na płytce PCB i w dielektrykach fala biegnie wolniej niż w próżni, więc rzeczywista długość fali jest krótsza.

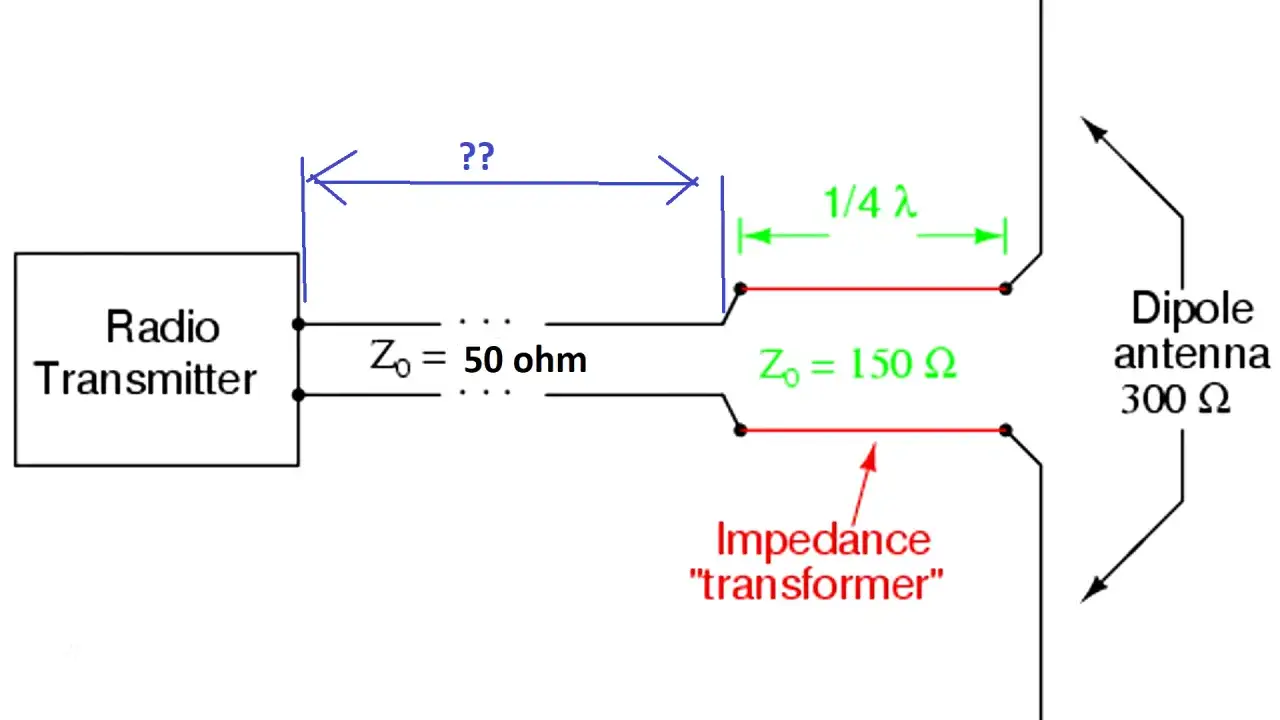

- Przy antenach liczą się też ułamki długości fali, zwłaszcza 1/4 λ i 1/2 λ.
- Najczęstszy błąd to podstawianie MHz zamiast Hz oraz pomijanie współczynnika skrócenia w materiale.
Najprostszy wzór na długość fali i znaczenie symboli
Ja najczęściej zapisuję to tak: λ = v / f. λ to długość fali, v to prędkość propagacji, a f to częstotliwość. Jeśli znam okres T, mogę też użyć λ = v · T, bo częstotliwość i okres są wzajemnie odwrotne.
W przypadku fali elektromagnetycznej w próżni, a w praktyce bardzo blisko także w powietrzu, wstawiam c zamiast v, więc dostaję λ = c / f. To ważne, bo ten sam sygnał może mieć inną długość fali w zależności od ośrodka.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| λ | długość fali | m |
| v | prędkość propagacji w ośrodku | m/s |
| c | prędkość światła w próżni | m/s |
| f | częstotliwość | Hz |
| T | okres sygnału | s |
Najważniejsze jest to, że sama częstotliwość nie daje jeszcze pełnego obrazu. W elektronice liczy się też to, w czym fala się rozchodzi, a właśnie dlatego projekt anteny, kabla czy ścieżki na PCB nie kończy się na jednym równaniu.
Jak policzyć długość fali krok po kroku
Tu nie ma magii, ale trzeba pilnować jednostek. Ja zawsze robię to w tej kolejności:
- Zamieniam częstotliwość na herce, czyli Hz.
- Wybieram właściwą prędkość propagacji: c dla próżni lub powietrza, a dla kabla, PCB albo innego materiału wartość niższą.
- Dzielę prędkość przez częstotliwość.
- Jeśli potrzebuję anteny albo rezonatora, przeliczam jeszcze ułamek długości fali, na przykład 1/4 λ albo 1/2 λ.
| Częstotliwość | Długość fali w próżni | Ćwierć fali |
|---|---|---|
| 100 kHz | 3000 m | 750 m |
| 1 MHz | 300 m | 75 m |
| 100 MHz | 3 m | 0,75 m |
| 2,4 GHz | 0,125 m | 0,03125 m |
| 60 GHz | 0,005 m | 0,00125 m |
Ten prosty rachunek od razu pokazuje, dlaczego przy 2,4 GHz antena ma już rozmiar kilku centymetrów, a przy 60 GHz mówimy o milimetrach. Gdy widzę taki wynik, od razu wiem, że wchodzi mi do gry geometria układu, a nie tylko „jakiś sygnał” płynący po przewodzie.
Gdzie ta zależność naprawdę liczy się w elektronice
W praktyce widzę cztery miejsca, w których długość fali przestaje być teorią.
| Obszar | Po co liczyć λ | Co zwykle z tego wynika |
|---|---|---|
| Anteny | Dobór rezonansu i długości promiennika | Najpierw sprawdzam warianty 1/4 λ i 1/2 λ, a dopiero potem poprawiam geometrię |
| Kable koncentryczne | Określenie długości elektrycznej | Odcinek jest krótszy elektrycznie niż wynikałoby z samego pomiaru linijką |
| Płytki PCB | Ocena, kiedy ścieżka zaczyna zachowywać się jak linia transmisyjna | Przy wysokich częstotliwościach liczy się opóźnienie, dopasowanie i odbicia |
| Moduły bezprzewodowe i radary | Rozmiar elementów, odstępy między antenami i czułość na milimetry | Przy mmWave nawet bardzo małe przesunięcia mają znaczenie |
Dla 100 MHz ćwierć fali to około 75 cm, więc klasyczny dipol półfalowy ma mniej więcej 1,5 m całkowitej długości. Dla 2,4 GHz ćwierć fali spada do około 3,1 cm, a dla 60 GHz do 1,25 mm. To właśnie dlatego współczesne układy radarowe i krótkiego zasięgu wyglądają zupełnie inaczej niż stare konstrukcje radiowe.
W kablach i na PCB dochodzi jeszcze jeden szczegół: fala nie biegnie tam z prędkością światła w próżni. W zależności od materiału i geometrii można liczyć się z wyraźnym skróceniem, dlatego ten sam sygnał ma inną długość elektryczną w powietrzu, inną w koncentryku i jeszcze inną na płytce z laminatu.
Najczęstsze błędy, które psują wynik
Jeśli ktoś liczy długość fali pierwszy raz, pomyłki zwykle są bardzo podobne. Ja sprawdzam przede wszystkim te rzeczy:
- Podstawienie MHz, GHz albo kHz bez zamiany na Hz.
- Użycie c tam, gdzie fala biegnie w kablu, laminacie albo innym materiale o innym współczynniku propagacji.
- Traktowanie anteny jak idealnego odcinka 1/4 λ bez korekty końcowej.
- Mylenie długości fizycznej z długością elektryczną.
- Zakładanie, że każdy laminat i każdy kabel zachowuje się identycznie.
W praktyce największy problem nie polega na samym wzorze, tylko na tym, że w realnym układzie rzadko pracuje się w idealnej próżni. FR-4, pianka w kablu, tworzywo w antenie czy nawet sama obudowa potrafią zmienić wynik na tyle, że projekt po pierwszym pomiarze wymaga korekty.
Jeśli układ pracuje powyżej kilkuset megaherców, zaczynam myśleć o nim jak o układzie falowym, a nie tylko o zestawie połączonych przewodów. To podejście zwykle oszczędza więcej czasu niż wielokrotne poprawki po uruchomieniu.
Jak użyć tej zależności, żeby od razu lepiej dobrać układ
Jeśli liczę coś dla pasma radiowego, zaczynam od częstotliwości środkowej, wyznaczam λ w danym ośrodku i dopiero potem sprawdzam, czy element ma być ćwierćfalowy, półfalowy czy po prostu krótki względem fali. To od razu mówi mi, czy mogę potraktować połączenie jak zwykły przewód, czy już muszę myśleć o dopasowaniu i opóźnieniu propagacji.
- Jeżeli długość elementu zbliża się do około 1/10 λ, zaczynam uważać na efekty transmisyjne.
- Jeżeli odcinek jest wyraźnie krótszy, prosty wynik z równania zwykle wystarcza jako dobre przybliżenie.
- Jeżeli pracuję w GHz, każdy milimetr ma większe znaczenie niż w klasycznych układach niskiej częstotliwości.
Właśnie dlatego długość fali warto traktować nie jako szkolny wynik z wzoru, ale jako szybki test: czy układ jest jeszcze „mały” względem sygnału, czy już wymaga myślenia falowego. Taka zmiana perspektywy zwykle porządkuje projekt lepiej niż późniejsze poprawki na chybił trafił.
