Napięcie to jedna z tych wielkości, które w elektronice decydują o wszystkim: od zasilania prostego układu po bezpieczeństwo pracy urządzenia. Najprostszy wzór na napięcie to U = W/q, ale w praktyce często korzysta się też z prawa Ohma i zależności mocy, więc dobrze wiedzieć, kiedy użyć którego zapisu. Poniżej rozkładam temat na proste elementy: znaczenie napięcia, jednostki, obliczenia, pomiar multimetrem i najczęstsze błędy.
Najważniejsze rzeczy o napięciu, które porządkują temat od razu
- U = W/q opisuje napięcie jako pracę przypadającą na jednostkę ładunku.
- W prostych obwodach oporowych najczęściej liczy się je z U = R·I.
- Jednostką napięcia jest wolt (V), a w praktyce spotkasz też mV i kV.
- Multimetr mierzy napięcie równolegle, a nie szeregowo, i trzeba dobrać tryb DC albo AC.
- W układach z diodami, przetwornicami i zasilaczami impulsowymi sam opór nie zawsze wystarcza do obliczeń.
- Najwięcej pomyłek bierze się z mylenia napięcia z natężeniem oraz z ignorowania rodzaju sygnału.
Czym jest napięcie i co oznacza w praktyce
Ja tłumaczę napięcie bardzo prosto: to energia przypadająca na jednostkę ładunku. Jeśli między dwoma punktami obwodu jest różnica potencjałów, ładunki mają „motywację”, żeby się przemieszczać, a układ może wykonać pracę. Dlatego napięcie podaje się w woltach, gdzie 1 V = 1 J/C, czyli jeden dżul energii na jeden kulomb ładunku.
To rozróżnienie ma znaczenie, bo napięcie nie jest tym samym co prąd. Prąd mówi, ile ładunku płynie, a napięcie mówi, jak silny jest bodziec, który ten ruch powoduje. W praktyce można mieć wysokie napięcie i mały prąd albo odwrotnie, zależnie od obciążenia i konstrukcji układu.
W elektronice takie spojrzenie pomaga od razu odróżnić źródło energii od tego, co dzieje się na elemencie. Gdy to już jest jasne, można przejść do wzoru, który najczęściej używa się w obliczeniach obwodów.
Kiedy liczę napięcie z prawa Ohma
W prostych obwodach oporowych najczęściej korzystam z zależności U = R·I. To praktyczna wersja liczenia napięcia, gdy znam opór i natężenie prądu. Z tego samego równania łatwo też wyprowadzić dwa inne użyteczne zapisy: I = U/R oraz R = U/I.
| Co znam | Co liczę | Wzór | Kiedy ma sens |
|---|---|---|---|
| Opór i prąd | Napięcie | U = R·I | Prosty obwód rezystancyjny, opornik, przewodnik, podstawowe układy testowe |
| Moc i prąd | Napięcie | U = P/I | Gdy znam moc odbiornika albo zasilacza i chcę przeliczyć punkt pracy |
| Pracę i ładunek | Napięcie | U = W/q | Gdy opisuję napięcie fizycznie, a nie tylko w obwodzie |
Warto pamiętać o ograniczeniu: prawo Ohma działa najlepiej dla elementów, które zachowują się w przybliżeniu liniowo i pracują w stabilnej temperaturze. W diodach, tranzystorach, przetwornicach czy układach o zmiennym obciążeniu napięcie nadal da się mierzyć i opisywać, ale prosty model R·I nie zawsze oddaje całość zachowania. Z tego powodu dobór wzoru zawsze zaczynam od pytania, co dokładnie wiem o układzie.
Gdy znasz już podstawowy zapis, następnym krokiem są jednostki i przeliczenia, bo to właśnie one najczęściej decydują o tym, czy wynik ma sens.
Jednostki i przeliczenia, które najczęściej się przydają
W dokumentacji technicznej napięcie może być zapisane w miliwoltach, woltach albo kilowoltach, więc bez sprawnego przeliczania łatwo o błąd rzędu tysiąca. Ja zawsze sprawdzam, czy wartość jest podana jako nominalna, skuteczna czy chwilowa, bo w elektronice te różnice naprawdę mają znaczenie.
| Jednostka | Zapis | Wartość w woltach | Przykład zastosowania |
|---|---|---|---|
| miliwolt | mV | 0,001 V | Sygnały pomiarowe, mikrofony, czujniki, drobne spadki napięcia |
| wolt | V | 1 V | USB, zasilacze, logika 3,3 V i 5 V, baterie, obwody laboratoryjne |
| kilowolt | kV | 1000 V | Instalacje wysokonapięciowe, niektóre układy przemysłowe i testowe |
W elektronice użytkowej bardzo często spotykam napięcia 3,3 V, 5 V, 9 V, 12 V, 19 V i 230 V AC. To nie są liczby przypadkowe: 3,3 V i 5 V pojawiają się w logice cyfrowej, 12 V dominuje w motoryzacji i wielu urządzeniach, a 230 V to standard zasilania domowego. Jeśli rozumiesz skalę tych wartości, dużo łatwiej ocenić, czy dany zasilacz, bateria albo przetwornica pracuje poprawnie.
Teraz można przejść od samej teorii do liczb, które rzeczywiście pojawiają się w projektach i pomiarach.
Przykłady obliczeń, które naprawdę pomagają w praktyce
Najbardziej lubię uczyć napięcia na konkretnych liczbach, bo wtedy od razu widać, czy wynik jest rozsądny. Kilka prostych przykładów porządkuje temat lepiej niż długi opis bez danych.
| Sytuacja | Dane | Obliczenie | Wynik | Co to pokazuje |
|---|---|---|---|---|
| Obwód z opornikiem | R = 220 Ω, I = 50 mA | U = 220 · 0,05 | 11 V | To klasyczny przykład z prawa Ohma, dobry do wstępnej weryfikacji prostego układu |
| Zasilacz USB | P = 10 W, I = 2 A | U = 10 / 2 | 5 V | Tak sprawdza się zgodność parametrów ładowarki z urządzeniem |
| Definicja fizyczna | W = 18 J, q = 6 C | U = 18 / 6 | 3 V | To pokazuje, że napięcie można rozumieć jako energię na ładunek, a nie tylko jako parametr zasilacza |
Jeśli pracujesz z elektroniką użytkową, podobne obliczenia przydają się przy zasilaczach do laptopów, powerbankach, listwach LED czy projektach opartych na mikrokontrolerach. Ja szczególnie zwracam uwagę na to, że w USB-C napięcie nie zawsze oznacza 5 V, bo zależy od negocjacji zasilania i konkretnego profilu ładowania. To mały szczegół, ale w praktyce ratuje przed błędnym doborem źródła.
Po takich przykładach naturalnie pojawia się pytanie, jak to wszystko sprawdzić w realnym układzie, a nie tylko na papierze. Tu wchodzi multimetr.

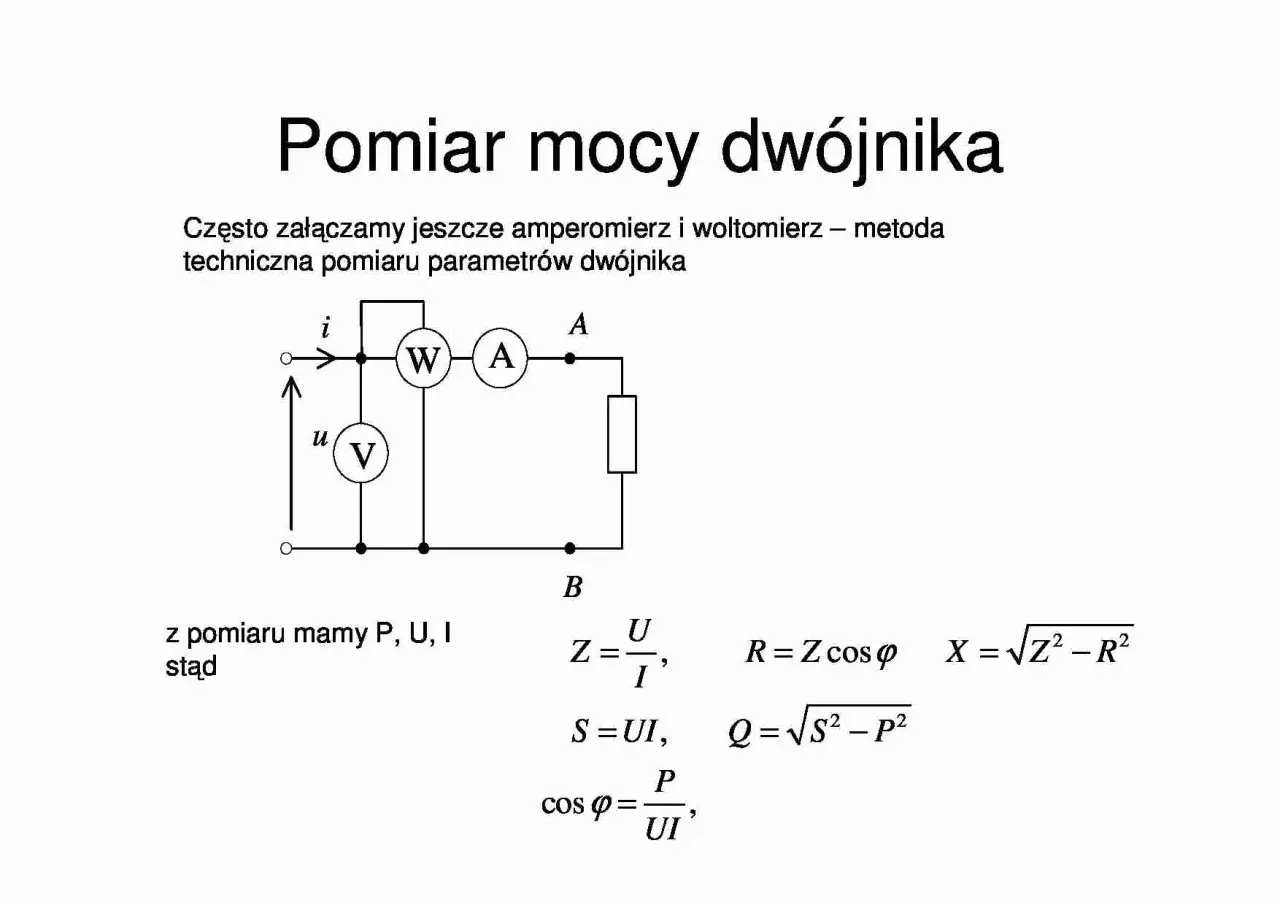

Jak zmierzyć napięcie multimetrem i odczytać wynik
Pomiar napięcia jest prosty, jeśli pamięta się o trzech rzeczach: właściwym trybie, właściwych gniazdach przewodów i połączeniu równoległym do badanego elementu. Ja zawsze zaczynam od sprawdzenia, czy mierzę DC czy AC, bo pomylenie tych trybów jest jedną z najczęstszych przyczyn dziwnych wyników.
Pomiar napięcia stałego
Tryb DCV stosuję do baterii, akumulatorów, portów USB, zasilaczy laboratoryjnych i większości układów elektronicznych z wyjściem stałoprądowym. Czarną sondę wkładam do COM, czerwoną do wejścia oznaczonego zwykle jako V albo VΩ, a następnie przykładam sondy równolegle do punktów pomiarowych. Jeśli miernik nie jest auto-range, zaczynam od wyższego zakresu i schodzę niżej dopiero wtedy, gdy wiem, że odczyt jest bezpieczny i stabilny.
Przeczytaj również: Jednostka ładunku elektrycznego - Jak ją liczyć i rozumieć?
Pomiar napięcia zmiennego
W trybie ACV mierzy się napięcie sieciowe i inne źródła zmiennego sygnału. W Polsce domowe zasilanie ma nominalnie 230 V AC, więc tu nie ma miejsca na przypadkowe ruchy ani na próbę „na szybko”. W praktyce przy AC ważna jest też świadomość, że miernik pokazuje zwykle wartość skuteczną, a nie chwilową amplitudę sygnału.Gdy mam przed sobą konkretny odczyt, interpretuję go już w kontekście układu: 1,5 V z baterii AA, 5 V z USB, 12 V z instalacji samochodowej albo 19 V z zasilacza laptopa to zupełnie różne scenariusze, mimo że na ekranie miernika wygląda to podobnie. I właśnie tu zaczynają się błędy, których da się łatwo uniknąć.
Najczęstsze błędy, które zniekształcają wynik
Najwięcej problemów widzę wtedy, gdy ktoś zna sam wzór, ale nie sprawdza warunków, w jakich go stosuje. To nie jest wada matematyki, tylko pośpiech przy interpretacji danych.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Mylenie napięcia z natężeniem | Źle dobrany zasilacz albo błędna ocena obciążenia | Sprawdzam osobno jednostki: V dla napięcia, A dla prądu |
| Użycie prawa Ohma do elementu nieliniowego | Wynik „zgadza się” tylko na papierze | Patrzę, czy element jest oporowy, czy ma charakter nieliniowy |
| Pomylenie AC z DC | Miernik pokazuje bezsensowny albo mylący odczyt | Przed pomiarem wybieram właściwy tryb: DCV albo ACV |
| Liczenie z mocy bez kontekstu | Założenie błędnego napięcia zasilania | Sprawdzam, czy podana moc jest czynna, nominalna i dla jakiego obciążenia |
| Ignorowanie spadków na przewodach i źródle | Układ działa gorzej niż wynika z obliczeń | Uwzględniam opór przewodów, złączy i wewnętrzną rezystancję źródła |
W praktyce właśnie te szczegóły decydują, czy obliczenie ma wartość użytkową. Im bardziej złożony układ, tym mniej wystarcza jeden prosty wzór i tym bardziej trzeba patrzeć na całość połączeń, a nie tylko na pojedynczy element.
Co zapamiętać, gdy projektujesz prosty układ albo sprawdzasz zasilacz
Jeśli miałbym zostawić tylko jedną rzecz do zapamiętania, powiedziałbym tak: napięcie nie jest abstrakcyjną liczbą z podręcznika, tylko praktycznym opisem tego, ile energii przypada na ładunek i jak układ będzie się zachowywał pod obciążeniem. Dlatego przy doborze zasilania zawsze sprawdzam, co znam, co chcę policzyć i czy użyty wzór pasuje do konkretnego przypadku.
W prostych projektach wystarczą zazwyczaj trzy narzędzia: definicja U = W/q, prawo Ohma oraz multimetr ustawiony we właściwym trybie. To zestaw, który pozwala nie tylko policzyć napięcie, ale też szybko ocenić, czy zasilacz, bateria albo moduł działają tak, jak powinny. A jeśli układ jest bardziej wymagający, wtedy dopiero warto sięgać po dokładniejsze modele obciążenia i analizę spadków napięcia na całej ścieżce zasilania.
