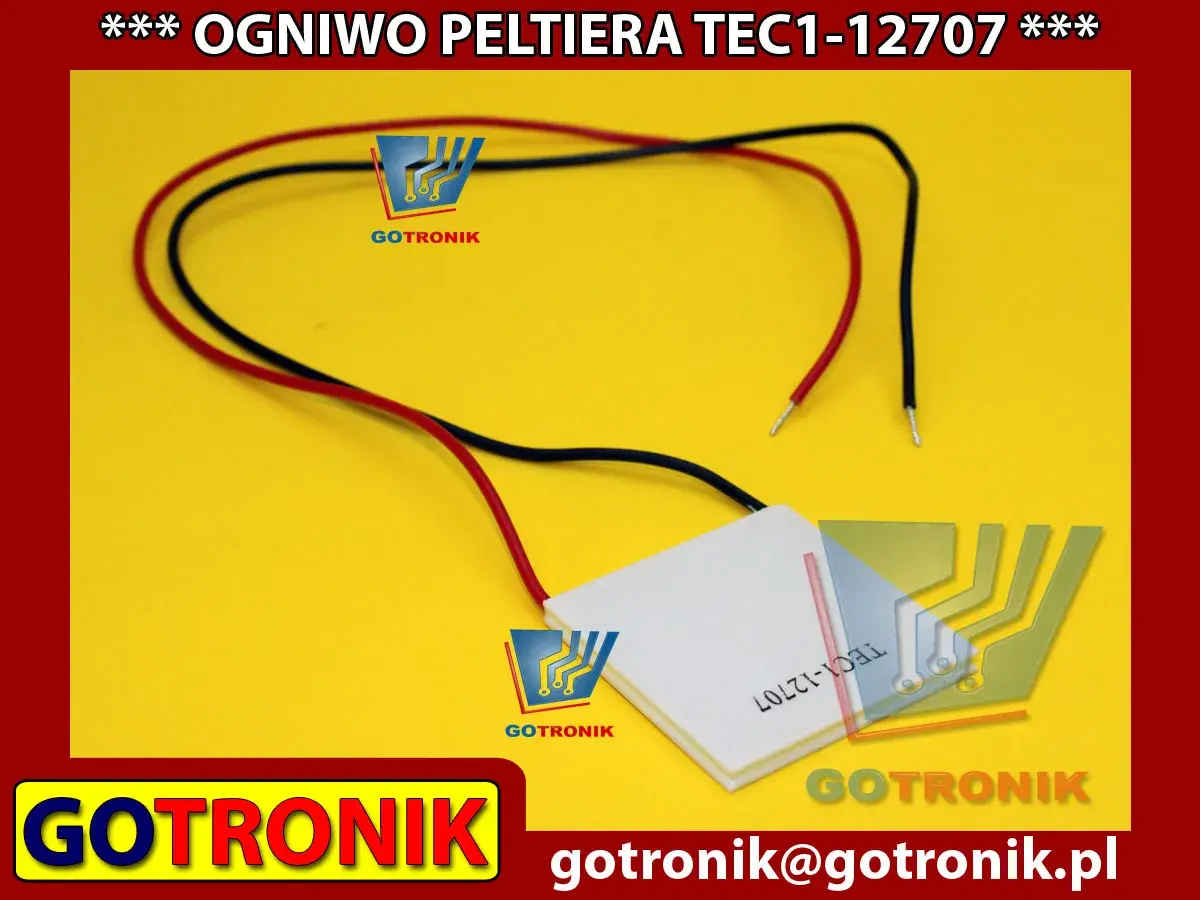

Ogniwo Peltiera to jeden z tych elementów, które wyglądają niepozornie, a potrafią całkiem zmienić sposób projektowania chłodzenia w elektronice. W praktyce daje możliwość aktywnego przenoszenia ciepła z jednej strony na drugą, więc nadaje się do chłodzenia, grzania i precyzyjnej stabilizacji temperatury, ale tylko wtedy, gdy cały układ jest sensownie zaprojektowany. W tym artykule pokazuję, jak działa taki moduł, gdzie ma realny sens, co trzeba dobrać wokół niego i dlaczego najczęściej przegrywa nie sam element, tylko reszta konstrukcji.
Najważniejsze informacje o module termoelektrycznym w skrócie
- To mała pompa ciepła, a nie źródło zimna z niczego.
- Najważniejsza jest gorąca strona i skuteczne odprowadzenie ciepła.
- Działa na prąd stały, a zmiana polaryzacji zmienia kierunek transportu ciepła.
- Sprawdza się przy małych i średnich obciążeniach, zwłaszcza gdy liczy się cisza i kompaktowość.
- Bez radiatora, pasty i docisku układ zwykle rozczarowuje już po kilku minutach.
- W elektronice to rozwiązanie niszowe, ale bardzo użyteczne w odpowiednim scenariuszu.
Czym jest moduł Peltiera i dlaczego w elektronice działa inaczej niż zwykły radiator
Patrzę na ten element przede wszystkim jak na termoelektryczną pompę ciepła. Prąd stały przepływa przez półprzewodnikowy układ złącz i powoduje, że jedna strona odbiera ciepło, a druga je oddaje. To właśnie odróżnia go od zwykłego radiatora, który tylko rozprasza energię do otoczenia, ale niczego aktywnie nie przenosi.
Najważniejsza zaleta jest prosta: po odwróceniu polaryzacji ten sam moduł może zacząć grzać zamiast chłodzić. Jak podaje Ferrotec, taki element działa jak mała pompa ciepła i może przenosić energię cieplną w obie strony, co czyni go przydatnym przy precyzyjnej kontroli temperatury. W elektronice to ma znaczenie tam, gdzie potrzebujesz stabilności, ciszy i małego rozmiaru, a nie maksymalnej sprawności.
W praktyce nie warto traktować go jak „superchłodzenia”. To rozwiązanie ma sens głównie wtedy, gdy obciążenie cieplne jest niewielkie lub umiarkowane, a projekt wymaga zejścia poniżej temperatury otoczenia albo bardzo dokładnego sterowania. Gdy zrozumiesz tę różnicę, łatwiej ocenisz, czy w ogóle warto iść w ten kierunek.
Skoro sama zasada działania jest jasna, pozostaje pytanie, co musi znaleźć się wokół modułu, żeby ten układ faktycznie działał, a nie tylko wyglądał dobrze na stole.Jak zbudować działający układ i czego nie pomijać przy montażu
Ja zawsze zaczynam od myślenia o całym torze ciepła, nie o samym elemencie. Moduł potrzebuje zasilania DC, dobrze dobranego radiatora po gorącej stronie, sensownej powierzchni kontaktu po stronie chłodzonej i pasty termoprzewodzącej, która ograniczy straty na styku. Do tego dochodzi równy docisk, bo źle skręcony układ potrafi tracić wydajność mimo poprawnego schematu.
W materiałach technicznych Ferrotec zwraca uwagę, że gorąca strona musi odprowadzić nie tylko ciepło „przepompowane”, ale też ciepło Joule’a powstające przy zasilaniu. W praktyce oznacza to, że radiator jest częścią układu tak samo ważną jak sam moduł. Dla wielu zastosowań wzrost temperatury radiatora o około 5-15°C ponad otoczenie jest normalny, ale jeśli przekraczasz ten zakres, chłodzenie zaczyna się sypać lawinowo.
- Zasilacz DC - musi dawać stabilne napięcie i odpowiedni prąd, bez wyraźnych tętnień.
- Moduł termoelektryczny - sam element roboczy, zwykle montowany między dwoma płaskimi powierzchniami.
- Radiator z wentylatorem - najczęściej konieczny po stronie gorącej, bo sam metalowy klocek zwykle nie wystarcza.
- Pasta termiczna - zmniejsza opór cieplny na styku, co robi większą różnicę, niż wielu początkujących zakłada.
- Docisk mechaniczny - ma być równy, ale nie brutalny; zbyt słaby psuje kontakt, zbyt mocny może uszkodzić element.
Przy testach nie uruchamiam takiego układu bez sprawnego odprowadzania ciepła z gorącej strony. To jeden z tych projektów, w których błąd nie daje „gorszego wyniku”, tylko bardzo szybko zamienia się w nadmierne nagrzewanie. Gdy to jest dopięte, dopiero wtedy ma sens porównywanie zastosowań i realnej opłacalności.
Gdzie ta technologia ma sens, a gdzie lepiej wybrać coś innego
Ten rodzaj chłodzenia jest najbardziej sensowny tam, gdzie liczy się precyzja, kompaktowość i możliwość zejścia poniżej temperatury otoczenia. W małych komorach, czujnikach, modułach optoelektronicznych, przenośnych chłodziarkach czy stanowiskach pomiarowych daje przewagę, której nie da zwykły pasywny radiator. Zaletą jest też brak sprężarki, brak hałasu mechanicznego i bardzo prosta kontrola kierunku pracy.
Jeśli jednak chcesz schłodzić duży procesor, kartę graficzną albo większą obudowę, szybko wychodzi na jaw problem sprawności. Im większa różnica temperatur, tym słabsza wydajność transportu ciepła, a cały układ zaczyna walczyć nie tylko z obciążeniem, ale też z własnymi stratami. Właśnie dlatego w elektronice użytkowej moduły Peltiera pozostają rozwiązaniem niszowym, a nie domyślnym.| Zastosowanie | Moduł termoelektryczny | Lepszy wybór, gdy priorytetem jest |
|---|---|---|
| Stabilizacja temperatury czujnika lub lasera | Bardzo dobry | Precyzja, cisza, mała objętość |
| Niewielka komora chłodzona poniżej otoczenia | Dobry | Prosta konstrukcja i brak układu chłodniczego |
| Duże źródło ciepła, np. CPU lub GPU | Zwykle słaby wybór | Wyższa sprawność i lepszy bilans energetyczny |
| Projekt laboratoryjny z dokładną regulacją | Bardzo dobry | Kontrola temperatury i powtarzalność |
| Domowa lodówka o dużej pojemności | Raczej nie | Wydajność i niskie zużycie energii |
W jednym zdaniu: jeśli chcesz dokładnie kontrolować temperaturę małego lub średniego elementu, ten typ chłodzenia ma sens. Jeśli chcesz po prostu tanio i skutecznie odprowadzić dużo ciepła, klasyczny wentylator albo układ sprężarkowy zwykle wygrywa bez dyskusji. To prowadzi prosto do błędów montażowych, bo właśnie tam najłatwiej zabić nawet dobrze dobrany projekt.
Najczęstsze błędy, które psują efekt już po pierwszym teście
Najczęstszy błąd widzę bardzo wcześnie: ktoś podłącza element do zasilacza, ale nie daje mu realnego zaplecza cieplnego. W efekcie gorąca strona robi się coraz cieplejsza, a zimna przestaje być zimna. To nie jest wada technologii, tylko sygnał, że całość została potraktowana jak prosty eksperyment elektryczny, a nie układ termiczny.
Drugi problem to kondensacja. Gdy temperatura spada poniżej punktu rosy, na chłodzonej powierzchni zaczyna zbierać się wilgoć, a ta może zniszczyć wydajność i w skrajnym przypadku także element. Ferrotec zaleca w takich sytuacjach uszczelnienie strefy roboczej i ograniczenie dopływu wilgoci, na przykład przez RTV silikon lub odpowiednią izolację wokół zimnej strony.
- Zbyt słaby radiator - układ wygląda poprawnie, ale nie ma gdzie oddać ciepła.
- Brak izolacji - otoczenie stale dogrzewa chłodzoną stronę i zjada efekt pracy.
- Za duży prąd bez kontroli - rosną straty Joule’a, a zysk chłodniczy nie rośnie proporcjonalnie.
- Sztywne klejenie zamiast docisku - przy zmianach temperatury pojawiają się naprężenia i ryzyko uszkodzeń.
- Ignorowanie wilgoci - to jeden z najszybszych sposobów na problem z kondensacją i korozją.
Warto też pamiętać o jakości zasilania. Przy zastosowaniach termoelektrycznych Ferrotec zaleca ograniczać tętnienia do maksymalnie 10 procent, a najlepiej poniżej 5 procent, bo niestabilne zasilanie pogarsza sterowanie temperaturą. Kiedy te kwestie są pod kontrolą, dopiero wtedy ma sens dobór konkretnego modelu i oszacowanie budżetu.
Jak dobrać moduł i zasilanie do prostego projektu
Jeśli miałbym uprościć dobór do jednego zdania, powiedziałbym tak: najpierw liczysz ciepło do odprowadzenia, potem sprawdzasz radiator, a dopiero na końcu wybierasz moduł. W praktyce wielu hobbystów robi odwrotnie i kończy z elementem, który jest mocny na papierze, ale bez szans na stabilną pracę w realnym układzie.
Do prostych projektów elektronicznych zwykle zaczyna się od popularnych modułów 12 V, bo łatwo dobrać do nich zasilacz i gotowe akcesoria montażowe. Na polskim rynku sam moduł to zwykle wydatek rzędu 10-25 zł, radiator z wentylatorem około 35-40 zł, a sensowny zasilacz 12 V / 6 A około 35-70 zł. W praktyce cały startowy zestaw zamyka się najczęściej w widełkach 80-150 zł, zależnie od jakości części i tego, czy kupujesz sam moduł, czy gotowy komplet.
| Element | Praktyczny punkt startowy | Na co patrzeć przy wyborze |
|---|---|---|
| Moduł | Klasa 12 V / 6 A | Wielkość obciążenia i łatwość zasilania |
| Zasilacz | 12 V z zapasem prądowym | Stabilność napięcia i niskie tętnienia |
| Radiator | Z wymuszonym obiegiem powietrza | Możliwość odprowadzenia także strat własnych modułu |
| Płyta zimna | Płaska, sztywna i dobrze przewodząca | Równy kontakt z chłodzonym elementem |
| Izolacja | Wokół strefy zimnej | Ograniczenie strat i kondensacji |
Ja traktuję taki dobór jak mały system, a nie zakupy pojedynczych części. Jeśli jeden element jest za słaby, to on staje się wąskim gardłem całego projektu. I właśnie dlatego w praktyce dużo częściej opłaca się zejść ze skali niż próbować ratować sytuację „mocniejszym” modułem.
Co sprawdziłbym przed pierwszym uruchomieniem
Zanim podam napięcie, sprawdzam trzy rzeczy: czy gorąca strona ma realny zapas chłodzenia, czy zimna strona jest dociśnięta równomiernie i czy nie pojawi się kondensacja po osiągnięciu docelowej temperatury. To brzmi banalnie, ale właśnie te trzy punkty decydują, czy układ będzie użyteczny, czy tylko efektowny przez pierwsze minuty.
Jeżeli projekt ma pracować długo, myślę też o izolacji termicznej całej strefy roboczej. Nawet niewielki napływ ciepłego powietrza potrafi zjeść część efektu i zmusić moduł do pracy na granicy możliwości. W elektronice praktycznej nie chodzi więc o to, by „mieć Peltiera”, tylko by umieć wpiąć go w sensowną architekturę chłodzenia.
Jeśli ten element ma rozwiązać realny problem, a nie tylko wyglądać ciekawie na biurku, najwięcej zyskasz na porządnym radiatorze, dobrym zasilaniu i kontroli wilgoci. Dopiero na tym tle sam moduł pokazuje, dlaczego w części zastosowań jest naprawdę użyteczny, a w innych po prostu zbyt kosztowny energetycznie.
